【エコノミーシリーズ】モータ取付ブラケットサーボモータ用

数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 2,300円～5,820円

税込単価: 2,530円～6,402円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】サポートユニット支持側標準角型

通常価格(税別)： 1,880円 (税込価格：2,068円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】モータ取付ブラケットステッピングモータ用

通常価格(税別)： 2,300円 (税込価格：2,530円)

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

適用モータ種類
サーボモータ

ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が18型番あります。

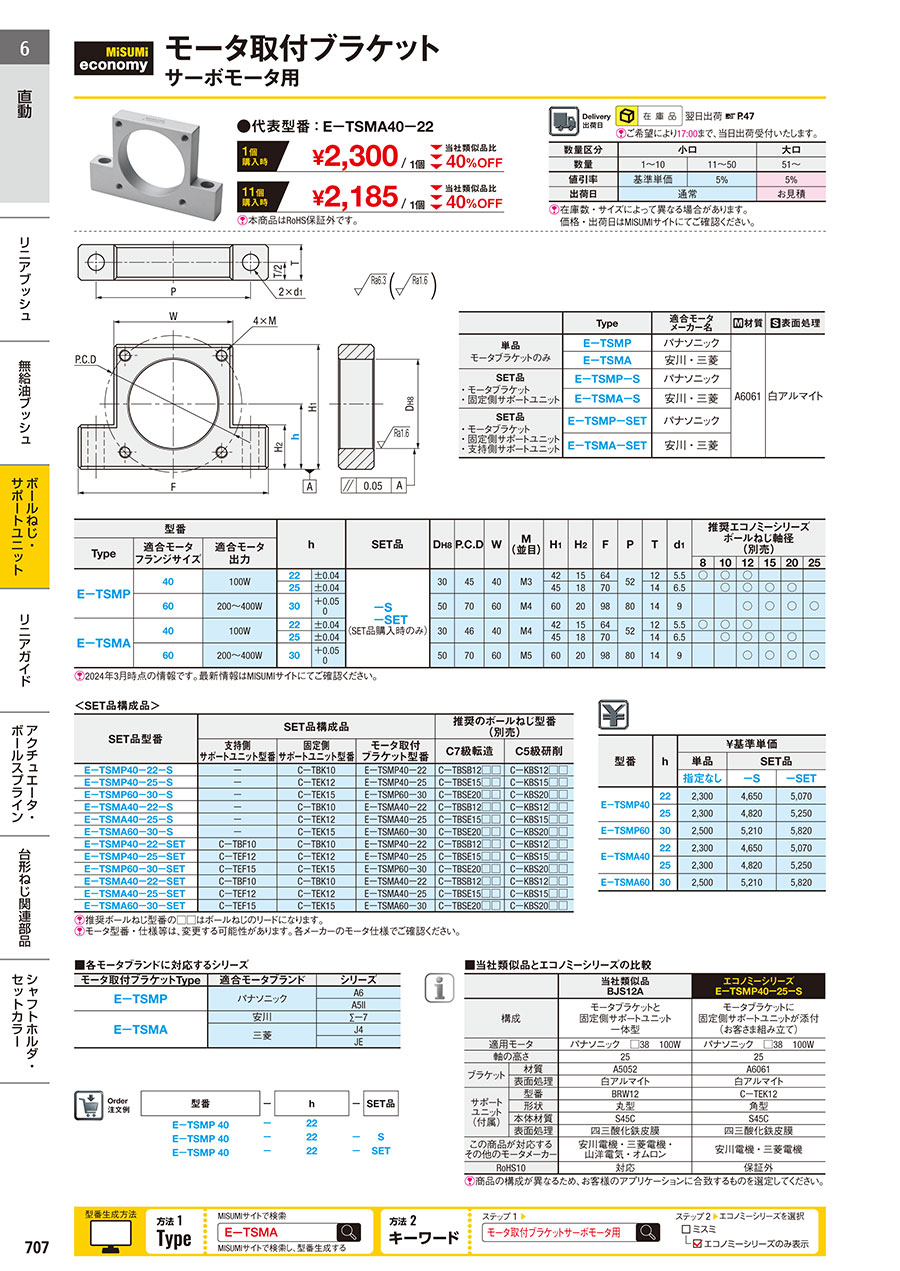

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

[ ! ]本商品はRoHS保証外です。ご注意ください。

単品Type	SET品Type		適合モータブランド	[ M ]材質	[ S ]表面処理
モータ取付ブラケットのみ	以下を含む： · モータ取付ブラケット · 固定側サポートユニット	以下を含む： · モータ取付ブラケット · 固定側サポートユニット · 支持側サポートユニット
E－TSMP	E－TSMP－S	E－TSMP－SET	パナソニック	A6061	白アルマイト
E－TSMA	E－TSMA－S	E－TSMA－SET	安川三菱

規格表

注文例		型式Type・適合モータフランジコード	-	h	-	SET品
		E－TSMP40 E－TSMP40 E－TSMP40	- - -	22 22 22	- -	S SET

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番						DH8	P.C.D	W	M （並目）	H1	H2	F	P	T	d1	推奨のミスミエコノミーシリーズ						\基準単価
																ボールねじ軸径
																（別売）						単品	SET品
Type	適合モータフランジサイズ	適合モータ出力	h		SET品											8	10	12	15	20	25	指定なし	－S	－SET
E－TSMP	40	100W	22	±0.04	－S －SET （SET品購入時）	30	45	40	M3	42	15	64	52	12	5.5	○	○	○				2,300	4,650	5,070
			25	±0.04						45	18	70		14	6.5		○	○	○	○		2,300	4,820	5,250
	60	200～400W	30	+0.05 0		50	70	60	M4	60	20	98	80	14	9			○	○	○	○	2,500	5,210	5,820

E－TSMA	40	100W	22	±0.04		30	46	40	M4	42	15	64	52	12	5.5	○	○	○				2,300	4,650	5,070
			25	±0.04						45	18	70		14	6.5		○	○	○	○		2,300	4,820	5,250
	60	200～400W	30	+0.05 0		50	70	60	M5	60	20	98	80	14	9			○	○	○	○	2,500	5,210	5,820

[ ! ]本商品はRoHS保証外です。ご注意ください。

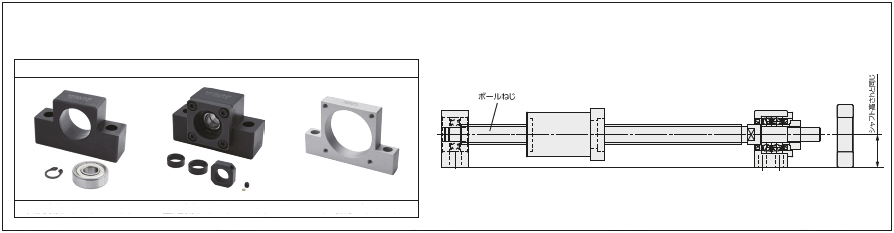

■SET品のご紹介メリット1:セット品にあるサポートユニットのシャフト高さhはモータブラケットと同じで、高さ調整の手間が省けます。
メリット2:セット品の価格は支持側サポートユニット、固定側サポートユニット、モータブラケットを個別に購入するよりも10％安くなります。SET品支持側サポートユニット固定側サポートユニットモータ取付ブラケット支持側
サポートユニット固定側
サポートユニットモータ取付ブラケット

＜SET品構成品＞

SET品型番	SET品構成品			推奨のボールねじ型番（別売）
SET品型番	支持側サポートユニット型番	固定側サポートユニット型番	モータ取付ブラケット型番	C7級転造	C5級研磨
E－TSMP40－22－S	－	C－TBK10	E－TSMP40－22	C－TBSB12□□	C－KBS12□□
E－TSMP40－25－S	－	C－TEK12	E－TSMP40－25	C－TBSE15□□	C－KBS15□□
E－TSMP60－30－S	－	C－TEK15	E－TSMP60－30	C－TBSE20□□	C－KBS20□□
E－TSMA40－22－S	－	C－TBK10	E－TSMA40－22	C－TBSB12□□	C－KBS12□□
E－TSMA40－25－S	－	C－TEK12	E－TSMA40－25	C－TBSE15□□	C－KBS15□□
E－TSMA60－30－S	－	C－TEK15	E－TSMA60－30	C－TBSE20□□	C－KBS20□□
E－TSMP40－22－SET	C－TBF10	C－TBK10	E－TSMP40－22	C－TBSB12□□	C－KBS12□□
E－TSMP40－25－SET	C－TEF12	C－TEK12	E－TSMP40－25	C－TBSE15□□	C－KBS15□□
E－TSMP60－30－SET	C－TEF15	C－TEK15	E－TSMP60－30	C－TBSE20□□	C－KBS20□□
E－TSMA40－22－SET	C－TBF10	C－TBK10	E－TSMA40－22	C－TBSB12□□	C－KBS12□□
E－TSMA40－25－SET	C－TEF12	C－TEK12	E－TSMA40－25	C－TBSE15□□	C－KBS15□□
E－TSMA60－30－SET	C－TEF15	C－TEK15	E－TSMA60－30	C－TBSE20□□	C－KBS20□□

[ ! ]推奨ボールねじ型番の□□はボールねじのリードです。詳細はミスミ公式サイトより“エコノミーシリーズボールねじ”検索してください
[ ! ]モータ型番・仕様等は、変更する可能性があります。各メーカーのモータ仕様でご確認ください。

■各モータブランドに対応するシリーズ

モータ取付ブラケットType	適合モータブランド	シリーズ
E－TSMP	パナソニック	A6
		A5II
E－TSMA	安川	∑-7
	三菱	J4
		JE

製品比較情報

		当社類似品 BJS12A	エコノミーシリーズ E-TSMP40-25-S
構成		モータブラケットと固定側サポートユニット一体型	モータブラケットに固定側サポートユニットが添付（お客さま組み立て）
適用モータ		パナソニック　□38　100W	パナソニック　□38　100W
軸の高さ		25	25
ブラケット	材質	A5052	A6061
ブラケット	表面処理	白アルマイト	白アルマイト
サポートユニット（付属）	型式	BRW12	C-TEK12
	形状	丸型	角型
	本体材質	S45C	S45C
	表面処理	四三酸化鉄皮膜	四三酸化鉄皮膜
この商品が対応するその他のモータメーカー		安川電機・三菱電機・山洋電気・オムロン	安川電機・三菱電機
RoHS		対応	保証外

[ ! ]商品の構成が異なるため、お客様のアプリケーションに合致するものを選定してください。

型番リスト

表示件数

型番

種類

形状

取付方法

軸径 d

(φ)

ベアリング形式

軸受の精度

表面処理

軸高さ h

(mm)

材質

厚さ・角型L　・丸型F(mm)

(mm)

幅 B

(mm)

オイルシール適応軸径

(φ)

SET品

適用モータブランド

適用モータ電力

適用モータシリーズ

モータ取付ブラケット

サポートユニット固定側

サポートユニット支持側

軸径D(φ)

厚さT(mm)

幅F(mm)

最小発注数量

関連部品	関連部品	-	-	-	-	白アルマイト	-	アルミ合金	12	-	-	モータ取付ブラケット単品	安川電機、三菱電機	100W	Σ-7、J4、JE	E-TSMA40-22	-	-	30	12	64	1個
[固定側] 固定側取付穴狭ピッチタイプ	角形タイプ	面取付	10	アンギュラベアリング	0級	四三酸化鉄皮膜	22	S45C	25	60	14.5	モータ取付ブラケット　固定側サポートユニットSET品	安川電機、三菱電機	100W	Σ-7、J4、JE	E-TSMA40-22	C-TBK10	-	30	12	64	1個
[固定側] 固定側取付穴狭ピッチタイプ	角形タイプ	面取付	10	アンギュラベアリング	0級	四三酸化鉄皮膜	22	S45C	25	60	14.5	モータ取付ブラケット　固定側・支持側サポートユニットSET品	安川電機、三菱電機	100W	Σ-7、J4、JE	E-TSMA40-22	C-TBK10	C-TBF10	30	12	64	1個
関連部品	関連部品	-	-	-	-	白アルマイト	-	アルミ合金	14	-	-	モータ取付ブラケット単品	安川電機、三菱電機	100W	Σ-7、J4、JE	E-TSMA40-25	-	-	30	14	70	1個
[固定側] 固定側標準タイプ	角形タイプ	面取付	12	アンギュラベアリング	0級	四三酸化鉄皮膜	25	S45C	24	70	15.5	モータ取付ブラケット　固定側サポートユニットSET品	安川電機、三菱電機	100W	Σ-7、J4、JE	E-TSMA40-25	C-TEK12	-	30	14	70	1個
[固定側] 固定側標準タイプ	角形タイプ	面取付	12	アンギュラベアリング	0級	四三酸化鉄皮膜	25	S45C	24	70	15.5	モータ取付ブラケット　固定側・支持側サポートユニットSET品	安川電機、三菱電機	100W	Σ-7、J4、JE	E-TSMA40-25	C-TEK12	C-TEF12	30	14	70	1個
関連部品	関連部品	-	-	-	-	白アルマイト	-	アルミ合金	14	-	-	モータ取付ブラケット単品	安川電機、三菱電機	200～400W	Σ-7、J4、JE	E-TSMA60-30	-	-	50	14	98	1個
[固定側] 固定側標準タイプ	角形タイプ	面取付	15	アンギュラベアリング	0級	四三酸化鉄皮膜	30	S45C	25	80	20	モータ取付ブラケット　固定側サポートユニットSET品	安川電機、三菱電機	200～400W	Σ-7、J4、JE	E-TSMA60-30	C-TEK15	-	50	14	98	1個
[固定側] 固定側標準タイプ	角形タイプ	面取付	15	アンギュラベアリング	0級	四三酸化鉄皮膜	30	S45C	25	80	20	モータ取付ブラケット　固定側・支持側サポートユニットSET品	安川電機、三菱電機	200～400W	Σ-7、J4、JE	E-TSMA60-30	C-TEK15	C-TEF15	50	14	98	1個
関連部品	関連部品	-	-	-	-	白アルマイト	-	アルミ合金	12	-	-	モータ取付ブラケット単品	Panasonic	100W	A6、A5II	E-TSMP40-22	-	-	30	12	64	1個
[固定側] 固定側取付穴狭ピッチタイプ	角形タイプ	面取付	10	アンギュラベアリング	0級	四三酸化鉄皮膜	22	S45C	25	60	14.5	モータ取付ブラケット　固定側サポートユニットSET品	Panasonic	100W	A6、A5II	E-TSMP40-22	C-TBK10	-	30	12	64	1個
[固定側] 固定側取付穴狭ピッチタイプ	角形タイプ	面取付	10	アンギュラベアリング	0級	四三酸化鉄皮膜	22	S45C	25	60	14.5	モータ取付ブラケット　固定側・支持側サポートユニットSET品	Panasonic	100W	A6、A5II	E-TSMP40-22	C-TBK10	C-TBF10	30	12	64	1個
関連部品	関連部品	-	-	-	-	白アルマイト	-	アルミ合金	14	-	-	モータ取付ブラケット単品	Panasonic	100W	A6、A5II	E-TSMP40-25	-	-	30	14	70	1個
[固定側] 固定側標準タイプ	角形タイプ	面取付	12	アンギュラベアリング	0級	四三酸化鉄皮膜	25	S45C	24	70	15.5	モータ取付ブラケット　固定側サポートユニットSET品	Panasonic	100W	A6、A5II	E-TSMP40-25	C-TEK12	-	30	14	70	1個
[固定側] 固定側標準タイプ	角形タイプ	面取付	12	アンギュラベアリング	0級	四三酸化鉄皮膜	25	S45C	24	70	15.5	モータ取付ブラケット　固定側・支持側サポートユニットSET品	Panasonic	100W	A6、A5II	E-TSMP40-25	C-TEK12	C-TEF12	30	14	70	1個
関連部品	関連部品	-	-	-	-	白アルマイト	-	アルミ合金	14	-	-	モータ取付ブラケット単品	Panasonic	200～400W	A6、A5II	E-TSMP60-30	-	-	50	14	98	1個
[固定側] 固定側標準タイプ	角形タイプ	面取付	15	アンギュラベアリング	0級	四三酸化鉄皮膜	30	S45C	25	80	20	モータ取付ブラケット　固定側サポートユニットSET品	Panasonic	200～400W	A6、A5II	E-TSMP60-30	C-TEK15	-	50	14	98	1個
[固定側] 固定側標準タイプ	角形タイプ	面取付	15	アンギュラベアリング	0級	四三酸化鉄皮膜	30	S45C	25	80	20	モータ取付ブラケット　固定側・支持側サポートユニットSET品	Panasonic	200～400W	A6、A5II	E-TSMP60-30	C-TEK15	C-TEF15	50	14	98	1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

2,300円 ( 2,530円 )	在庫品1日目当日出荷可能	BJS8B
4,650円 ( 5,115円 )	在庫品1日目当日出荷可能	BJS8B
5,070円 ( 5,577円 )	在庫品1日目当日出荷可能	BJS8B
2,300円 ( 2,530円 )	在庫品1日目当日出荷可能	BJS10B
4,820円 ( 5,302円 )	在庫品1日目当日出荷可能	BJS10B
5,250円 ( 5,775円 )	在庫品1日目当日出荷可能	BJS10B
2,500円 ( 2,750円 )	在庫品1日目当日出荷可能	BJS12B
5,210円 ( 5,731円 )	在庫品1日目当日出荷可能	BJS12B
5,820円 ( 6,402円 )	在庫品1日目当日出荷可能	BJS12B
2,300円 ( 2,530円 )	9日目〜	BJS8B
4,650円 ( 5,115円 )	9日目〜	BJS8B
5,070円 ( 5,577円 )	9日目〜	BJS8B
2,300円 ( 2,530円 )	9日目〜	BJS10B
4,820円 ( 5,302円 )	9日目〜	BJS10B
5,250円 ( 5,775円 )	9日目〜	BJS10B
2,500円 ( 2,750円 )	在庫品1日目当日出荷可能	BJS12B
5,210円 ( 5,731円 )	在庫品1日目当日出荷可能	BJS12B
5,820円 ( 6,402円 )	在庫品1日目当日出荷可能	BJS12B

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

概要・仕様

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
