【エコノミーシリーズ】 モータ取付ブラケット ステッピングモータ用
- 通常単価(税別)
- 2,300円～5,820円
- 税込単価
- 2,530円～6,402円
通常出荷日：在庫品1日目当日出荷可能
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
詳細を確認- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

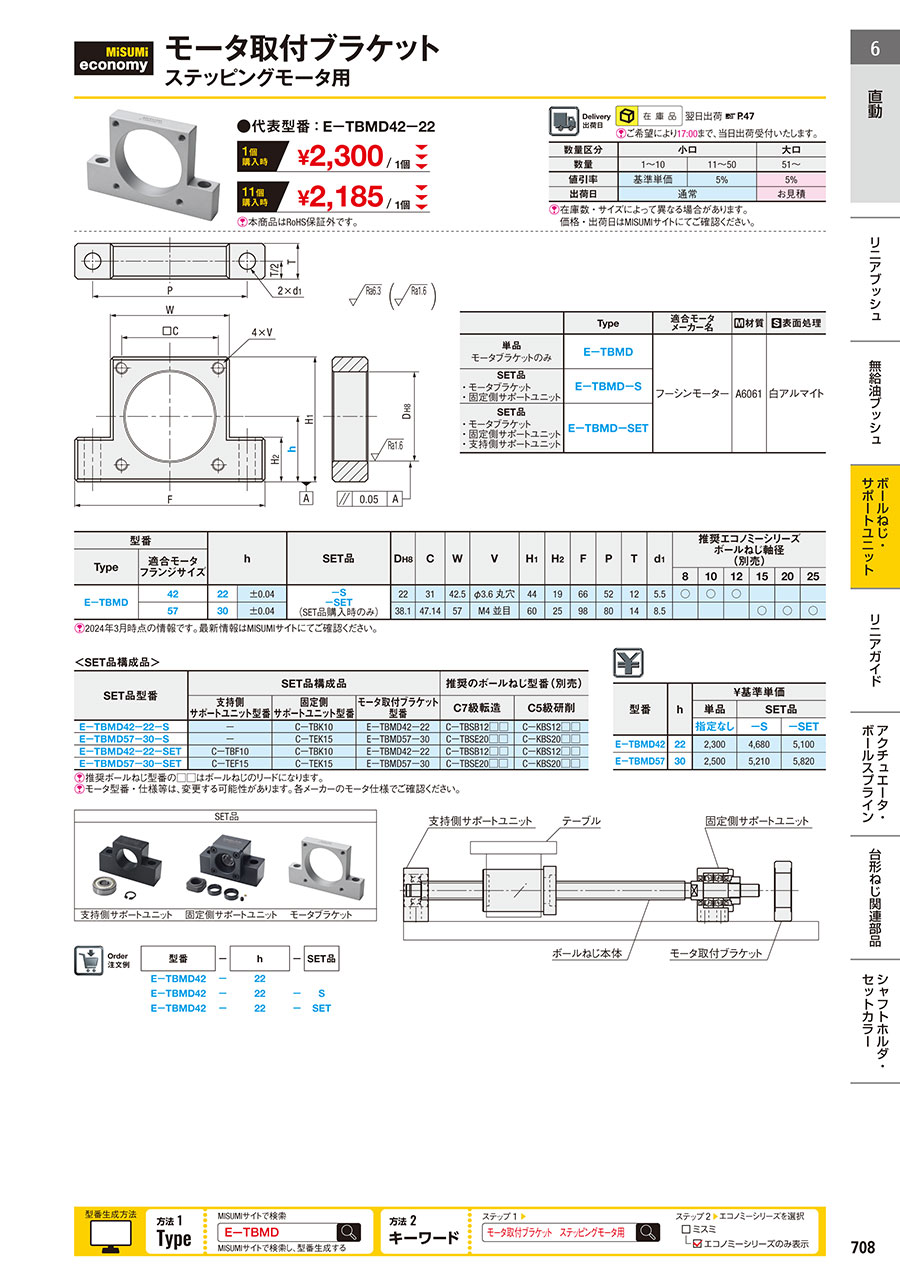

外形図・規格表
外形図
[ ! ]本商品はRoHS保証外です。ご注意ください。
| 単品Type | SET品Type | 適合モータブランド | [ M ] 材質 | [ S ] 表面処理 | |
| モータ取付ブラケットのみ | 以下を含む： · モータ取付ブラケット · 固定側サポートユニット | 以下を含む： · モータ取付ブラケット · 固定側サポートユニット · 支持側サポートユニット | |||
| E－TBMD | E－TBMD－S | E－TBMD－SET | フーシンモーター | A6061 | 白アルマイト |
規格表
| 注文例 | 型式Type・適合モータフランジコード | - | h | - | SET品 | |
| E－TBMD42 E－TBMD42 E－TBMD42 | - - - | 22 22 22 | - - | S SET |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。(単位：mm)
[ ! ]本商品はRoHS保証外です。ご注意ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。(単位：mm)
| 型番 | DH8 | C | W | V | H1 | H2 | F | P | T | d1 | 推奨のミスミエコノミーシリーズ ボールねじ軸径 （別売） | \基準単価 | ||||||||||||
| 単品 | SET品 | |||||||||||||||||||||||
| Type | 適合モータフランジサイズ | 適合モータシリーズ | h | SET品 | 8 | 10 | 12 | 15 | 20 | 25 | 指定なし | －S | －SET | |||||||||||
| E－TBMD | 42 | 42シリーズ | 22 | ±0.04 | －S | 22 | 31 | 42.5 | φ3.6 丸穴 | 44 | 19 | 66 | 52 | 12 | 5.5 | ○ | ○ | ○ | 2,300 | 4,680 | 5,100 | |||
| －SET | ||||||||||||||||||||||||
| 57 | 57シリーズ | 30 | ±0.04 | (SET品購入時のみ) | 38.1 | 47.14 | 57 | M４ 並目 | 60 | 25 | 98 | 80 | 14 | 8.5 | ○ | ○ | ○ | 2,500 | 5,210 | 5,820 | ||||
■SET品のご紹介メリット1:セット品にあるサポートユニットのシャフト高さhはモータブラケットと同じで、高さ調整の手間が省けます。
メリット2:セット品の価格は支持側サポートユニット、固定側サポートユニット、モータブラケットを個別に購入するよりも10％安くなります。SET品支持側サポートユニット固定側サポートユニットモータ取付ブラケット支持側
サポートユニット固定側
サポートユニットモータ取付ブラケット
メリット2:セット品の価格は支持側サポートユニット、固定側サポートユニット、モータブラケットを個別に購入するよりも10％安くなります。SET品支持側サポートユニット固定側サポートユニットモータ取付ブラケット支持側
サポートユニット固定側
サポートユニットモータ取付ブラケット
＜SET品構成品＞
[ ! ]推奨ボールねじ型番の□□はボールねじのリードです。詳細はミスミ公式サイトより“エコノミーシリーズボールねじ”検索してください
[ ! ]モータ型番・仕様等は、変更する可能性があります。各メーカーのモータ仕様でご確認ください。
| SET品型番 | SET品構成品 | 推奨のボールねじ型番 （別売） | |||
| 支持側 サポートユニット型番 | 固定側 サポートユニット型番 | モータ取付ブラケット型番 | C7級転造 | C5級研磨 | |
| E－TBMD42－22－S | － | C－TBK10 | E－TBMD42－22 | C－TBSB12□□ | C－KBS12□□ |
| E－TBMD57－30－S | － | C－TEK15 | E－TBMD57－30 | C－TBSE20□□ | C－KBS20□□ |
| E－TBMD42－22－SET | C－TBF10 | C－TBK10 | E－TBMD42－22 | C－TBSB12□□ | C－KBS12□□ |
| E－TBMD57－30－SET | C－TEF15 | C－TEK15 | E－TBMD57－30 | C－TBSE20□□ | C－KBS20□□ |
[ ! ]モータ型番・仕様等は、変更する可能性があります。各メーカーのモータ仕様でご確認ください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,300円 ( 2,530円 ) | 在庫品1日目当日出荷可能 |
4,680円 ( 5,148円 ) | 在庫品1日目当日出荷可能 |
5,100円 ( 5,610円 ) | 在庫品1日目当日出荷可能 |
2,500円 ( 2,750円 ) | 在庫品1日目当日出荷可能 |
5,210円 ( 5,731円 ) | 在庫品1日目当日出荷可能 |
5,820円 ( 6,402円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
概要・仕様
関連商品
 |  | |
代表型番：C-TBSB1204-200 | 代表型番：C-KBS1204-200 |
