【エコノミーシリーズ】 RoHS対応 スライドレール ３段引 極軽荷重 ステンレスタップ穴付タイプ
- 値下げ
- 一部当日出荷可能
- 通常単価(税別)
- 1,660円～3,150円
- 税込単価
- 1,826円～3,465円
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...
詳細情報を確認する- 用途
- 直線引き出し用
- レール数
- 3段引
- レール材質
- ステンレス(SUS304相当)
- 定格荷重［2本使用時］（範囲） (N)
- ～200
- 幅 (mm)
- 20
- 高さ (mm)
- 16
- レール表面処理
- なし
ご注意
- 25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が6型番あります。

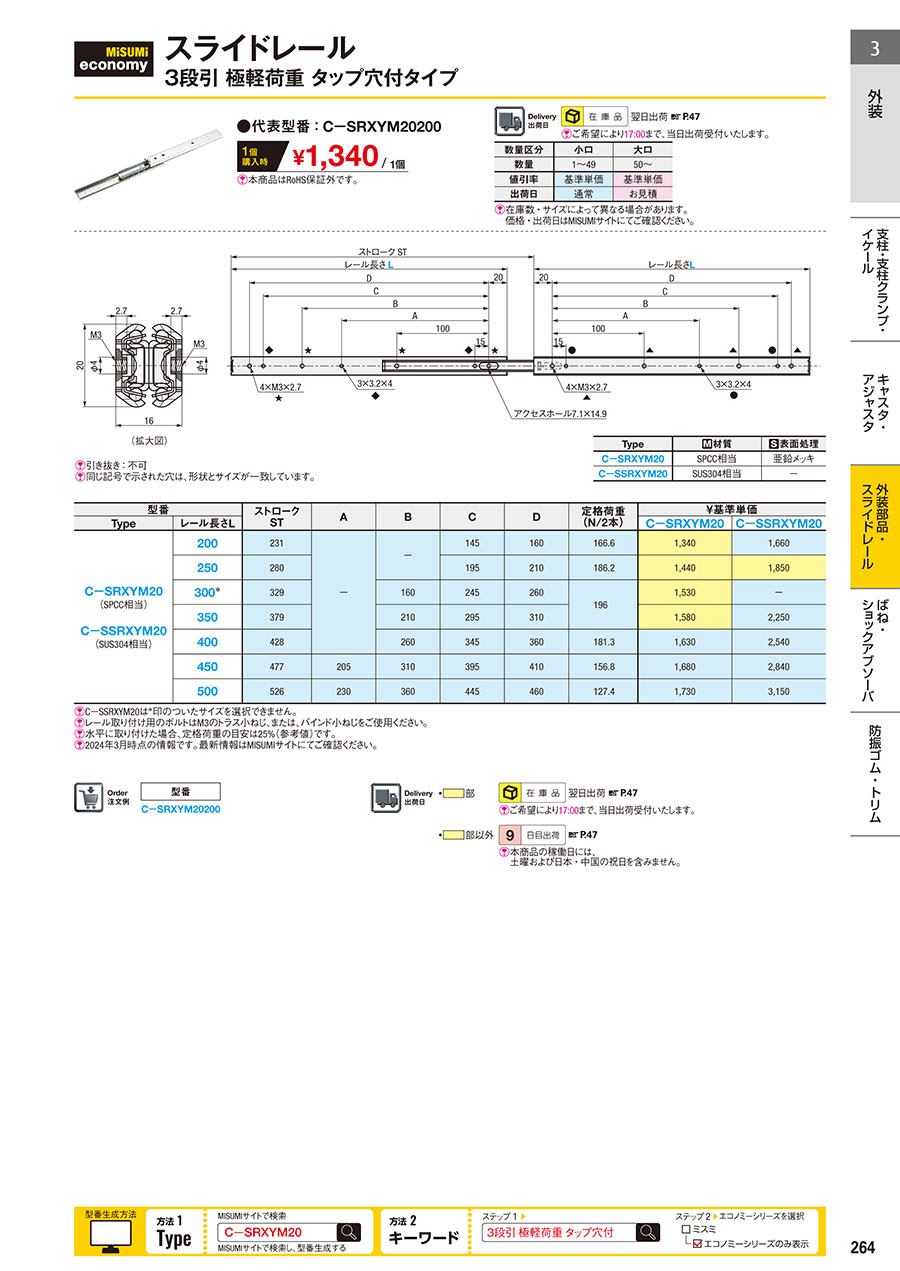

外形図・規格表
外形図
（拡大図）
[ ! ] 引き抜き：不可
[ ! ] 同じ記号で示された穴は、形状とサイズが一致しています。
| Type | [ M ]材質 | [ S ]表面処理 |
| C－SSRXYM20 | SUS304相当 | － |
[ ! ] 同じ記号で示された穴は、形状とサイズが一致しています。
規格表
| 注文例 | 型番（Type・L） |
| C-SSRXYM20200 |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ] レール取り付け用のボルトはM3のトラス小ねじ、または、バインド小ねじをご使用ください。
[ ! ]水平に取付けた場合、定格荷重の目安は［定格荷重×0.25以下］(参考値)です。
[ ! ]本品は追加工・特注などには対応しておりません。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | ストローク ST | A | B | C | D | 定格荷重 (N/2本) | ￥基準単価 | |
| Type | レール長さL | C－SSRXYM20 | ||||||
| C－SSRXYM20 (SUS304相当) | 200 | 229 | ー | ー | 145 | 160 | 167 | 1,660 |
| 250 | 269 | 195 | 210 | 186 | 1,850 | |||
| 350 | 369 | 210 | 295 | 310 | 196 | 2,250 | ||
| 400 | 429 | 260 | 345 | 360 | 181 | 2,540 | ||
| 450 | 469 | 205 | 310 | 395 | 410 | 157 | 2,840 | |
| 500 | 529 | 230 | 360 | 445 | 460 | 127 | 3,150 | |
[ ! ]水平に取付けた場合、定格荷重の目安は［定格荷重×0.25以下］(参考値)です。
[ ! ]本品は追加工・特注などには対応しておりません。
■レールの引き抜きについて
- C－SSRXYM20（引き抜き：不可）
レールの引き抜きはできません。
（引き出しに使用の場合、引き出しは取り外せません）
特長
スライドレールは引き出しレール、スライドウェイとも称され、設備や家具のキャビネット本体に固定され、引き出しやキャビネットボードを出し入れさせる接続部品です。全方位に力を分散させ、引き出しの水平方向と垂直方向の動きを安定させることで大きな重量でも運ぶことができます。
エコノミーシリーズでは２段、３段のスライドレールをラインナップしており、引き出しの側面に取り付ける構造（左右各1本）で、取付が簡単且つ省スペース化を図ることができます。
エコノミーシリーズでは２段、３段のスライドレールをラインナップしており、引き出しの側面に取り付ける構造（左右各1本）で、取付が簡単且つ省スペース化を図ることができます。
注意・禁止事項
使用上の注意事項
スライドレールを取り付ける時、地面に対して垂直な状態で、左右のスライドレールを平行に取り付けてください。
取り付け状態が悪い場合、耐荷重性能が大幅に低下します。地面と平行に取り付ける時、定格荷重の目安は25％（参考値）です
水平に取り付ける時、上記参考値を超える荷重がかかった場合、またはスライドレールの中心から離れた重心の位置に向かって荷重がかかった場合、ガイドレールの内側スライドレールが外側スライドレールから外れる可能性があります。予めテストして確認した後、使用してください。
■取付方向例
スライドレールを取り付ける時、地面に対して垂直な状態で、左右のスライドレールを平行に取り付けてください。
取り付け状態が悪い場合、耐荷重性能が大幅に低下します。地面と平行に取り付ける時、定格荷重の目安は25％（参考値）です
水平に取り付ける時、上記参考値を超える荷重がかかった場合、またはスライドレールの中心から離れた重心の位置に向かって荷重がかかった場合、ガイドレールの内側スライドレールが外側スライドレールから外れる可能性があります。予めテストして確認した後、使用してください。
■取付方向例
 垂直・平行取付 |  スライドレールが垂直に 取り付けられていない |  スライドレールが 同一水平線にない |  水平取付状態で、 離れた重心に力をかける |
[ ! ]モーメント荷重を受ける場合での使用は推奨しません。
使用方法
■定格荷重の定義
・定格荷重とは、引き出し側スライドレールを
引き出した時、その中央部にかかる静荷重です。
 スライドレールと取付穴が互いに干渉する部分を取り付ける時は、 アクセスホールを取付穴の上部に移動させてからねじを取り付けてください。 | 標準タイプの断面図 必要な付属品： ねじ+ナット |  | タップ穴付タイプの断面図 必要な付属  品：ねじ |
使用例
エコノミーシリーズのスライドレールは板厚が当社類似品より薄いことにより、定格荷重が若干下がるため、耐荷重があまり要求されない箇所に適しています。
