未確定：候補が2型番あります。

ストローク（範囲）(mm)
~mm
- 151～350
- 351～550
レール長さ（範囲）(mm)
~mm
- 151～350
- 351～550
ストローク(mm)
~mm
- 184
- 384
レール長さ(mm)
~mm
- 250
- 500
定格荷重(2本使用時)(N)
~mm
- 109
- 147
タイプ
~mm
- C-SSRYM
CAD
- 2D
- 3D
出荷日
- すべて
- 9日以内

ミスミ

MISUMI economy

【エコノミーシリーズ】 RoHS対応スライドレール２段引極軽荷重ステンレスタップ穴付タイプ

値下げ

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 1,600円～2,160円

税込単価: 1,760円～2,376円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応スライドレール２段引極軽荷重スチールタイプ

通常価格(税別)： 1,170円 (税込価格：1,287円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応スライドレール２段引極軽荷重ステンレスタイプ

通常価格(税別)： 1,470円 (税込価格：1,617円)

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

用途
直線引き出し用
レール数
2段引
レール材質
ステンレス(SUS304相当)
定格荷重［2本使用時］（範囲） (N)
～200
幅 (mm)
20
高さ (mm)
8
レール表面処理
なし

ご注意

25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が2型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

（拡大図）

Type	[ M ]材質	[ S ]表面処理
C－SSRYM20	SUS304相当	－

[ ! ] 引き抜き：不可
[ ! ] L500を選択した場合、アクセスホールと他の穴の位置関係が上図と異なります。
[ ! ] 同じ記号で示された穴は、形状とサイズが一致しています。

規格表

注文例	型番（Type・L）
	C-SSRYM20250

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		ストローク ST	L₁	A	B	C	D	E	F	G	定格荷重 (N/2本)	￥基準単価
Type	レール長さL											C－SSRYM20
C－SSRYM20 (SUS304相当)	250	184	248.5	ー	ー	195	210	ー	150	55	147	1,600
	500	384	498.5	230	360	445	460	265	337	140	109	2,160

[ ! ] レール取り付け用のボルトはM3のトラス小ねじ、または、バインド小ねじをご使用ください。
[ ! ]水平に取付けた場合、定格荷重の目安は［定格荷重×0.25以下］(参考値)です。
[ ! ]本品は追加工・特注などには対応しておりません。

■レールの引き抜きについて

C－SSRYM20（引き抜き：不可）
レールの引き抜きはできません。
（引き出しに使用の場合、引き出しは取り外せません）

特長

スライドレールは引き出しレール、スライドウェイとも称され、設備や家具のキャビネット本体に固定され、引き出しやキャビネットボードを出し入れさせる接続部品です。全方位に力を分散させ、引き出しの水平方向と垂直方向の動きを安定させることで大きな重量でも運ぶことができます。
エコノミーシリーズでは２段、３段のスライドレールをラインナップしており、引き出しの側面に取り付ける構造（左右各1本）で、取付が簡単且つ省スペース化を図ることができます。

注意・禁止事項

使用上の注意事項

スライドレールを取り付ける時、地面に対して垂直な状態で、左右のスライドレールを平行に取り付けてください。
取り付け状態が悪い場合、耐荷重性能が大幅に低下します。地面と平行に取り付ける時、定格荷重の目安は25％（参考値）です
水平に取り付ける時、上記参考値を超える荷重がかかった場合、またはスライドレールの中心から離れた重心の位置に向かって荷重がかかった場合、ガイドレールの内側スライドレールが外側スライドレールから外れる可能性があります。予めテストして確認した後、使用してください。

■取付方向例

垂直・平行取付

スライドレールが垂直に
取り付けられていない

スライドレールが
同一水平線にない

水平取付状態で、
離れた重心に力をかける

[ ! ]モーメント荷重を受ける場合での使用は推奨しません。

使用方法

■定格荷重の定義

・定格荷重とは、引き出し側スライドレールを
引き出した時、その中央部にかかる静荷重です。

【エコノミーシリーズ】スライドレール３段引重荷重スチールタイプ:関連画像

スライドレールと取付穴が互いに干渉する部分を取り付ける時は、
アクセスホールを取付穴の上部に移動させてからねじを取り付けてください。

標準タイプの断面図
必要な付属品：
ねじ+ナット

タップ穴付タイプの断面図
必要な付属品：
ねじ

使用例

エコノミーシリーズのスライドレールは板厚が当社類似品より薄いことにより、定格荷重が若干下がるため、耐荷重があまり要求されない箇所に適しています。
使用例

型番リスト

表示件数

型番

C-SSRYM20250

C-SSRYM20500

ストローク（範囲）

(mm)

レール長さ（範囲）

(mm)

ストローク

(mm)

レール長さ

(mm)

定格荷重(2本使用時)

(N)

最小発注数量

151～350	151～350	184	250	147	2個
351～550	351～550	384	500	109	2個

通常単価(税別) (税込単価)	通常出荷日

1,600円 ( 1,760円 )	9日目〜
2,160円 ( 2,376円 )	9日目〜

詳細情報

基本情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

カタログ

商品TOP

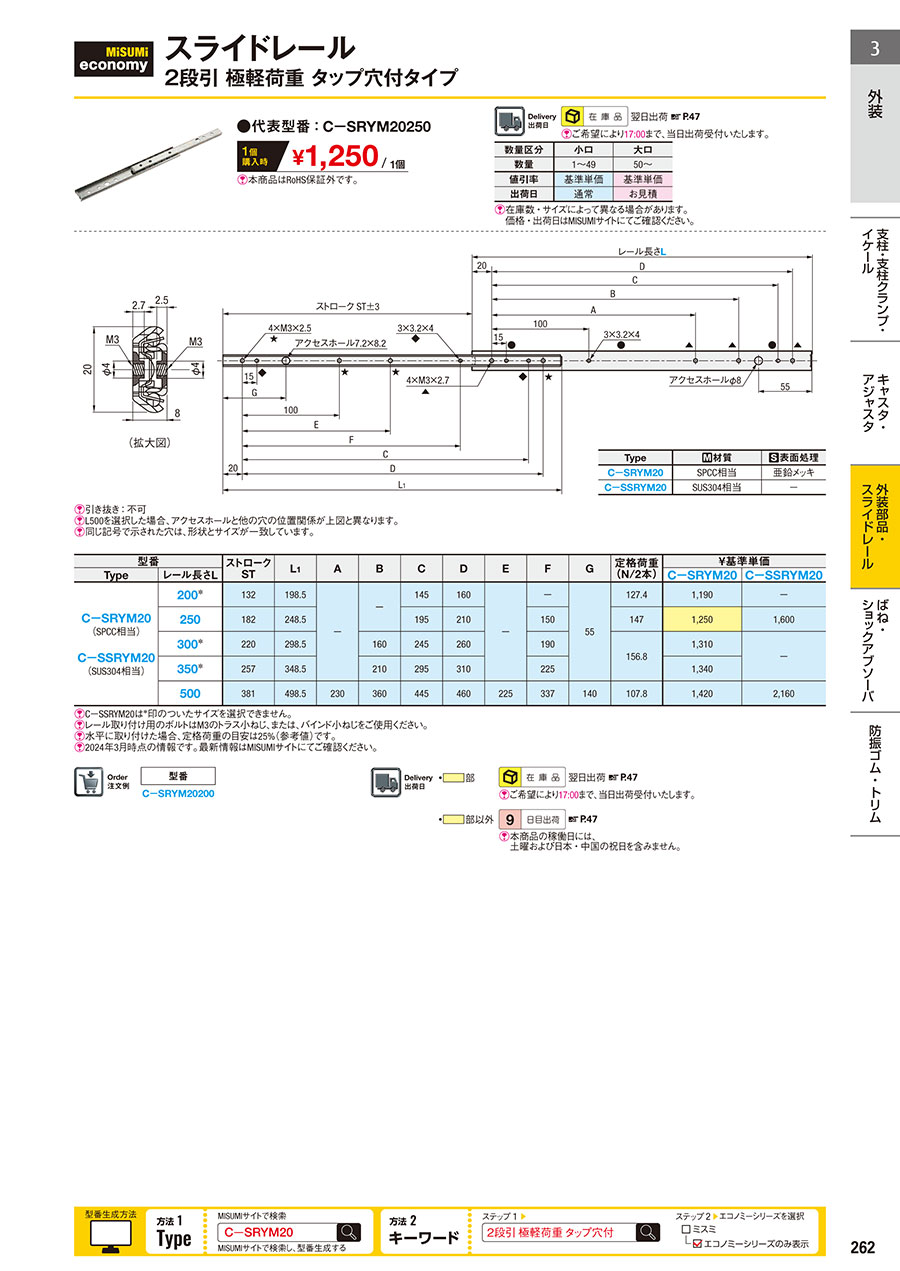

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
