【エコノミーシリーズ】 RoHS対応アンギュラ玉軸受 2列組合せDB(背面)型

数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 1,290円～17,190円

税込単価: 1,419円～18,909円

今見ている商品の標準品

クオリティー品

ミスミ

アンギュラ玉軸受　並級・２列組合せ

通常価格(税別)： 1,440円 (税込価格：1,584円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】深溝玉軸受　両シールド形　軽荷重タイプ

4.7

通常価格(税別)： 84円 (税込価格：92円)

通常出荷日：在庫品1日目

【まとめ買いでお得】20個以上から大幅割引き！ミスミの低価格新ブランド【エコノ...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
軌道輪形状
アンギュラ玉（複列）
シールド素材・形状
開放型
内外輪材質
スチール
外輪タイプ
フラット
精度(JIS)
等級5
荷重方向
ラジアル / スラスト荷重・アキシアル
転動体材質
スチール
軌道輪列数
複列
サイズ規格
メートル系
アンギュラ玉軸受の組合わせ
背面組合わせ

ご注意

24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が42型番あります。

外形図・規格表
型番リスト
詳細情報

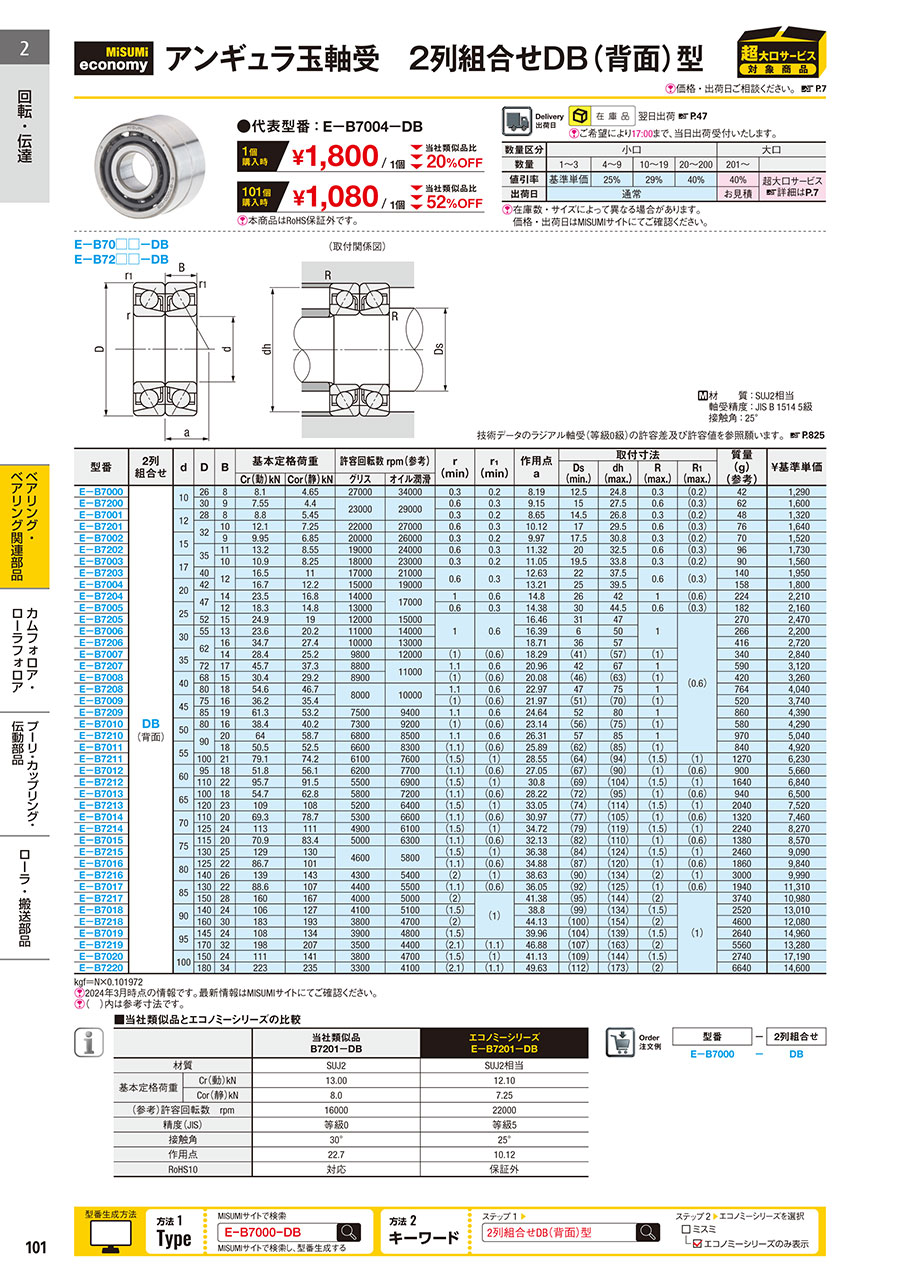

カタログ

外形図・規格表

特長

・アンギュラ玉軸受は接触角度を持っているため、背面組合せ（DB組合せ）はラジアル荷重と両方向のアキシアル荷重を同時に支持することができます。
・工作機械の主軸、研削スピンドル等、高精度・高速回転を必要とする用途に適しています。

外形図

E-B70□□-DB
E-B72□□-DB

（取付関係図）

[ M ] 材質：SUJ2相当
軸受精度：JIS B 1514 5級
接触角：25°
[ ! ]技術データのラジアル軸受（等級0級）の許容差及び許容値はこちらを参照願います。

規格表

注文例		型式	-	2列組合せ
注文例		E-B7000	-	DB

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番	2列組合せ	d	D	B	基本定格荷重		許容回転数 rpm(参考)		r (min)	r₁ (min)	作用点 a	取付寸法				質量 (g) (参考)	￥基準単価
					基本定格荷重		許容回転数 rpm(参考)					Ds (min.)	dh (max.)	R (max.)	R₁ (max.)
					Cr(動)kN	Cor(静)kN	グリス	オイル潤滑				Ds (min.)	dh (max.)	R (max.)	R₁ (max.)
E−B7000	DB (背面)	10	26	8	8.1	4.65	27000	34000	0.3	0.15	18.4	12.5	24.8	0.3	(0.15)	42	1,290
E−B7200		10	30	9	7.55	4.4	23000	29000	0.6	0.3	20.5	15	27.5	0.6	(0.3)	62	1,600
E−B7001		12	28	8	8.8	5.45	23000	29000	0.3	0.15	19.5	14.5	26.8	0.3	(0.15)	48	1,320
E−B7201		12	32	10	12.1	7.25	22000	27000	0.6	0.3	22.7	17	29.5	0.6	(0.3)	76	1,640
E−B7002		15	32	9	9.95	6.85	20000	26000	0.3	0.15	22.6	17.5	30.8	0.3	(0.15)	70	1,520
E−B7202		15	35	11	13.2	8.55	19000	24000	0.6	0.3	25.4	20	32.5	0.6	(0.3)	96	1,730
E−B7003		17	35	10	10.9	8.25	18000	23000	0.3	0.15	25	19.5	33.8	0.3	(0.15)	90	1,560
E−B7203		17	40	12	16.5	11	17000	21000	0.6	0.3	28.5	22	37.5	0.6	(0.3)	140	1,950
E−B7004		20	42	12	16.7	12.2	15000	19000	0.6	0.3	29.9	25	39.5	0.6	(0.3)	158	1,800
E−B7204		20	47	14	23.5	16.8	14000	17000	1	0.6	33.3	26	42	1	(0.6)	224	2,210
E−B7005		25	47	12	18.3	14.8	13000	17000	0.6	0.3	32.8	30	44.5	0.6	(0.3)	182	2,160
E−B7205		25	52	15	24.9	19	12000	15000	1	0.6	37.2	31	47	1	(0.6)	270	2,470
E−B7006		30	55	13	23.6	20.2	11000	14000			37.5	6	50			266	2,200
E−B7206		30	62	16	34.7	27.4	10000	13000			42.6	36	57			416	2,720
E−B7007		35	62	14	28.4	25.2	9800	12000	(1)	(0.6)	(42)	(41)	(57)	(1)		340	2,840
E−B7207		35	72	17	45.7	37.3	8800	11000	1.1	0.6	47.9	42	67	1		590	3,120
E−B7008		40	68	15	30.4	29.2	8900	11000	(1)	(0.6)	(46.2)	(46)	(63)	(1)		420	3,260
E−B7208		40	80	18	54.6	46.7	8000	10000	1.1	0.6	52.6	47	75	1		764	4,040
E−B7009		45	75	16	36.2	35.4	8000	10000	(1)	(0.6)	(50.6)	(51)	(70)	(1)		520	3,740
E−B7209		45	85	19	61.3	53.2	7500	9400	1.1	0.6	56.5	52	80	1		860	4,390
E−B7010		50	80	16	38.4	40.2	7300	9200	(1)	(0.6)	(53.5)	(56)	(75)	(1)		580	4,290
E−B7210		50	90	20	64	58.7	6800	8500	1.1	0.6	60.4	57	85	1		970	5,040
E−B7011		55	90	18	50.5	52.5	6600	8300	(1.1)	(0.6)	(59.9)	(62)	(85)	(1)		840	4,920
E−B7211		55	100	21	79.1	74.2	6100	7600	(1.5)	(1)	(65.7)	(64)	(94)	(1.5)	(1)	1270	6,230
E−B7012		60	95	18	51.8	56.1	6200	7700	(1.1)	(0.6)	(62.7)	(67)	(90)	(1)	(0.6)	900	5,660
E−B7212		60	110	22	95.7	91.5	5500	6900	(1.5)	(1)	(71.1)	(69)	(104)	(1.5)	(1)	1640	6,840
E−B7013		65	100	18	54.7	62.8	5800	7200	(1.1)	(0.6)	(65.5)	(72)	(95)	(1)	(0.6)	940	6,500
E−B7213		65	120	23	109	108	5200	6400	(1.5)	(1)	(76.4)	(74)	(114)	(1.5)	(1)	2040	7,520
E−B7014		70	110	20	69.3	78.7	5300	6600	(1.1)	(0.6)	(72)	(77)	(105)	(1)	(0.6)	1320	7,460
E−B7214		70	125	24	113	111	4900	6100	(1.5)	(1)	(80.3)	(79)	(119)	(1.5)	(1)	2240	8,270
E−B7015		75	115	20	70.9	83.4	5000	6300	(1.1)	(0.6)	(74.8)	(82)	(110)	(1)	(0.6)	1380	8,570
E−B7215		75	130	25	129	130	4600	5800	(1.5)	(1)	(84.2)	(84)	(124)	(1.5)	(1)	2460	9,090
E−B7016		80	125	22	86.7	101	4600	5800	(1.1)	(0.6)	(81.2)	(87)	(120)	(1)	(0.6)	1860	9,840
E−B7216		80	140	26	139	143	4300	5400	(2)	(1)	(89.5)	(90)	(134)	(2)	(1)	3000	9,990
E−B7017		85	130	22	88.6	107	4400	5500	(1.1)	(0.6)	(84.1)	(92)	(125)	(1)	(0.6)	1940	11,310
E−B7217		85	150	28	160	167	4000	5000	(2)	(1)	(95.8)	(95)	(144)	(2)	(1)	3740	10,980
E−B7018		90	140	24	106	127	4100	5100	(1.5)		(90.4)	(99)	(134)	(1.5)		2520	13,010
E−B7218		90	160	30	183	193	3800	4700	(2)		(102.2)	(100)	(154)	(2)		4600	12,080
E−B7019		95	145	24	108	134	3900	4800	(1.5)		(93.3)	(104)	(139)	(1.5)		2640	14,960
E−B7219		95	170	32	198	207	3500	4400	(2.1)	(1.1)	(108.5)	(107)	(163)	(2)		5560	13,280
E−B7020		100	150	24	111	141	3800	4700	(1.5)	(1)	(96.2)	(109)	(144)	(1.5)		2740	17,190
E−B7220		100	180	34	223	235	3300	4100	(2.1)	(1.1)	(114.8)	(112)	(173)	(2)		6640	14,600

製品比較情報

■当社類似品とエコノミーシリーズの比較

		当社類似品 B7201−DB	エコノミーシリーズ E−B7201−DB
材質		SUJ2	SUJ2相当
基本定格荷重	Cr(動)kN	13.00	12.10
基本定格荷重	Cor(静)kN	8.0	7.25
(参考)許容回転数　rpm		16000	22000
精度(JIS)		等級0	等級5
接触角		30°	25°
作用点		22.7	10.12
RoHS10		対応	対応

技術情報

内外径寸法公差(JIS B 1514 5級）

d 内径公差

ｄ (mm)		内径公差 (mm)
を超え	以下	内径公差 (mm)
0.6	2.5	0 -0.005
2.5	10	0 -0.005
10	18	0 -0.005
18	30	0 -0.006
30	50	0 -0.008
50	80	0 -0.009

D 外径公差

D (mm)		外径公差 (mm)
を超え	以下	外径公差 (mm)
2.5	6	0 -0.005
6	18	0 -0.005
18	30	0 -0.006
30	50	0 -0.007
50	80	0 -0.009
80	120	0 -0.01

注意・禁止事項

軸とハウジングが精度不良の場合、その影響でベアリングは本来の性能を発揮できないことがあります。例えば、ベアリング取付部との精度が悪い場合、内輪、外輪の傾きを引き起こすことがあります。この場合、ベアリングにかかる荷重に加え、周辺応力集中荷重(Edge Load)もかかり、ベアリング疲労寿命を低下させるだけでなく、ひどい場合、保持器の破損，焼付きなどの損傷を生じる原因となることがあります。

※以下の専用取付工具を使い、ベアリングの取付、取り外しを行ってください。

ベアリングヒーター

ベアリングヒーターの正しい取付は、ベアリングの寿命を延ばすことになります。
正しい取付とメンテナンスを行った場合、転がり軸受は使用寿命の長い信頼できる機械部品になります。
インダクションヒータを使っていただければ、加熱後、ベアリングは円筒方向に、外に向けて膨張し、取付時の破損を防ぐことができます。インダクションヒータによる加熱は、もっとも科学的な加熱方式で、予熱を必要とせず、ベアリングの重さによって数秒または数分以内で110℃までに加熱でき、前もって施された潤滑に悪影響を与えることもありません。

ベアリングプーラー

ベアリングは以下の状態で取り付けられた場合、専用プーラーで取り外すことができます。
(a)軸形状:円筒軸　軸受の内輪内径の形状:円筒穴。
(b)軸形状:円筒軸　アダプタスリーブを使用した軸受の内輪内径の形状:正軸体穴。
(c)軸形状:正軸体軸　軸受の内輪内径の形状:正軸体穴。どのような取付状態でも、取り外し時は必ず軸のロックナット(またはアダプタスリーブのロックナット)のロックを解除し、ロックナットを緩めた状態にしてください。

型番リスト

表示件数

型番

内径 d

(φ)

外径 D

(φ)

幅 B(または T)

(mm)

基本定格荷重 Cr(動)

(N)

許容回転数

(rpm)

基本定格荷重 Cor(静)

(N)

重量

(g)

RoHS?

最小発注数量

10	26	8	8100	27000	4650	42	10	1個
12	28	8	8800	23000	5450	48	10	1個
15	32	9	9950	20000	6850	70	10	1個
17	35	10	10900	18000	8250	90	10	1個
20	42	12	16700	15000	12200	158	10	1個
25	47	12	18300	13000	14800	182	10	1個
30	55	13	23600	11000	20200	266	10	1個
35	62	14	28400	9800	25200	340	10	1個
40	68	15	30400	8900	29200	420	10	1個
45	75	16	36200	8000	35400	520	10	1個
50	80	16	38400	7300	40200	580	10	1個
55	90	18	50500	6600	52500	840	10	1個
60	95	18	51800	6200	56100	900	10	1個
65	100	18	54700	5800	62800	940	10	1個
70	110	20	69300	5300	78700	1320	10	1個
75	115	20	70900	5000	83400	1380	10	1個
80	125	22	86700	4600	101000	1860	10	1個
85	130	22	88600	4400	107000	1940	10	1個
90	140	24	106000	4100	127000	2520	10	1個
95	145	24	108000	3900	134000	2640	10	1個
100	150	24	111000	3800	141000	2740	10	1個
10	30	9	7550	23000	4400	62	10	1個
12	32	10	12100	22000	7250	76	10	1個
15	35	11	13200	19000	8550	96	10	1個
17	40	12	16500	17000	11000	140	10	1個
20	47	14	23500	14000	16800	224	10	1個
25	52	15	24900	12000	19000	270	10	1個
30	62	16	34700	10000	27400	416	10	1個
35	72	17	45700	8800	37300	590	10	1個
40	80	18	54600	8000	46700	764	10	1個
45	85	19	61300	7500	53200	860	10	1個
50	90	20	64000	6800	58700	970	10	1個
55	100	21	79100	6100	74200	1270	10	1個
60	110	22	95700	5500	91500	1640	10	1個
65	120	23	109000	5200	108000	2040	10	1個
70	125	24	113000	4900	111000	2240	10	1個
75	130	25	129000	4600	130000	2460	10	1個
80	140	26	139000	4300	143000	3000	10	1個
85	150	28	160000	4000	167000	3740	10	1個
90	160	30	183000	3800	193000	4600	10	1個
95	170	32	198000	3500	207000	5560	10	1個
100	180	34	223000	3300	235000	6640	10	1個
