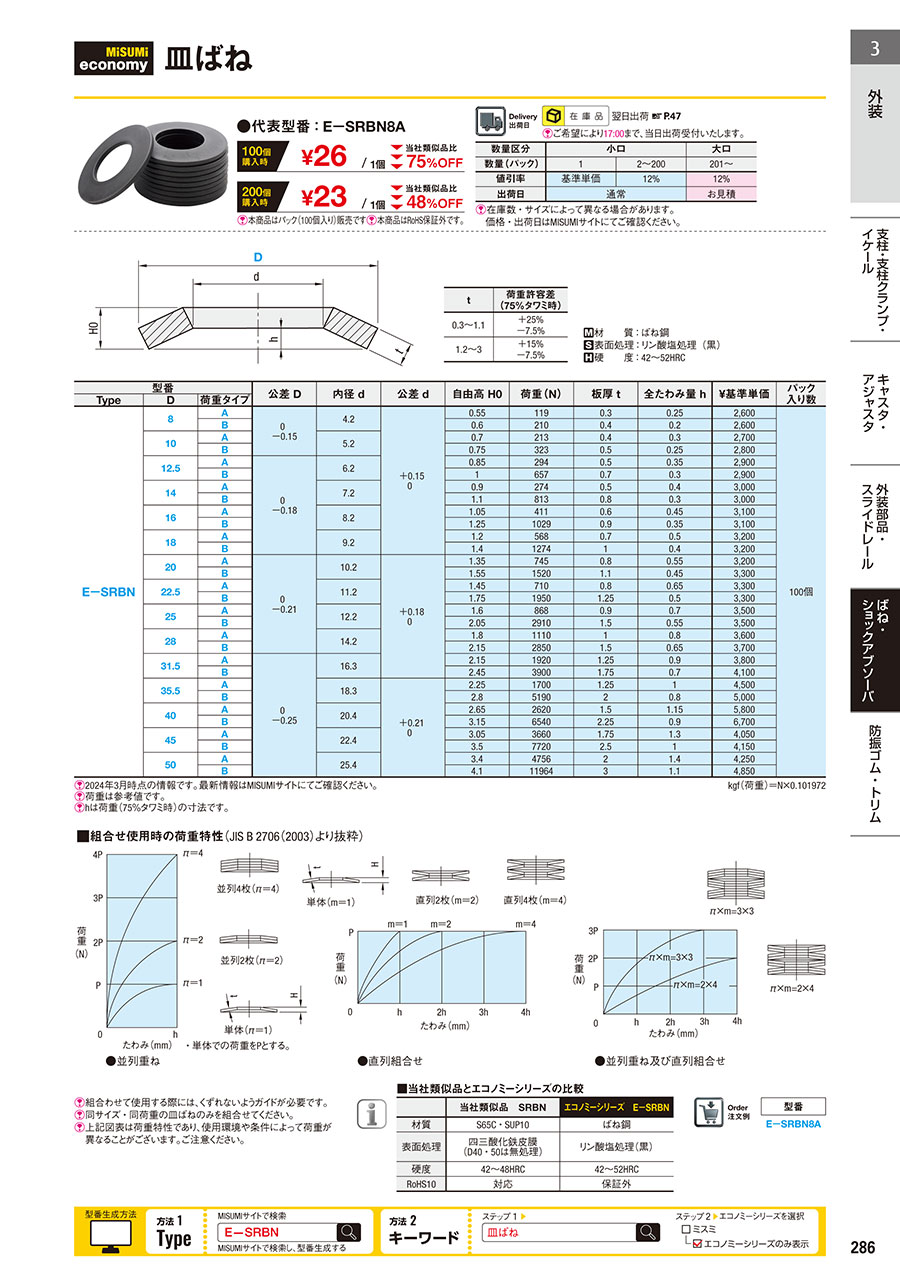

【エコノミーシリーズ】 RoHS対応 皿ばね【50～100個入り】

・材質表
[ M ]材  質：ばね鋼
[ S ]表面処理：リン酸塩処理（黒）
[ H ]硬  度：42～52HRC

注文例	Type・D・荷重タイプ
	E-SRBN8A

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

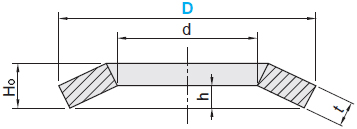

型番			公差 D	内径 d	公差 d	自由高 Ho	荷重(N)	板厚 t	全たわみ量 h	¥基準単価	パック 入り数
Type	D	荷重タイプ
E－SRBN	8	A	0 －0.15	4.2	＋0.15  0	0.55	119	0.3	0.25	2,600	100個
		B				0.6	210	0.4	0.2	2,600
	10	A		5.2		0.7	213	0.4	0.3	2,700
		B				0.75	323	0.5	0.25	2,800
	12.5	A	0 －0.18	6.2		0.85	294	0.5	0.35	2,900
		B				1	657	0.7	0.3	2,900
	14	A		7.2		0.9	274	0.5	0.4	3,000
		B				1.1	813	0.8	0.3	3,000
	16	A		8.2		1.05	411	0.6	0.45	3,100
		B				1.25	1029	0.9	0.35	3,100
	18	A		9.2		1.2	568	0.7	0.5	3,200
		B				1.4	1274	1	0.4	3,200
	20	A	0 －0.21	10.2	＋0.18  0	1.35	745	0.8	0.55	3,200
		B				1.55	1520	1.1	0.45	3,300
	22.5	A		11.2		1.45	710	0.8	0.65	3,300
		B				1.75	1950	1.25	0.5	3,300
	25	A		12.2		1.6	868	0.9	0.7	3,500
		B				2.05	2910	1.5	0.55	3,500
	28	A		14.2		1.8	1110	1	0.8	3,600
		B				2.15	2850	1.5	0.65	3,700
	31.5	A	0 －0.25	16.3		2.15	1920	1.25	0.9	3,800
		B				2.45	3900	1.75	0.7	4,100
	35.5	A		18.3	＋0.21  0	2.25	1700	1.25	1	4,500
		B				2.8	5190	2	0.8	5,000
	40	A		20.4		2.65	2620	1.5	1.15	5,800
		B				3.15	6540	2.25	0.9	6,700
	45	A		22.4		3.05	3660	1.75	1.3	4,050
		B				3.5	7720	2.5	1	4,150
	50	A		25.4		3.4	4756	2	1.4	4,250
		B				4.1	11964	3	1.1	4,850
kgf（荷重）=N/㎜（ばね定数）×0.101072（タワミ）

[ ! ]荷重は参考値
[ ! ]「h」は荷重（75％タワミ時）の寸法

概要
皿ばねとは、中心に穴の開いた円盤状の板を円錐状にし、底のないお皿のような形状にしたばねで、従来のばねとは異なり、特殊な機能を持っています。
少ない変形で大きな荷重を受けることができ、ストロークが短く、必要な取付スペースが小さく、簡単に組み合わせて使用できます。また、メンテナンスや入れ替えが簡単で、経済的で安全性が高く、使用寿命が長いなどの特長を持っています。
一方、皿ばねは設計難易度の高いばねとも言われています。重ね合わせて使用する際にわずかな寸法差が荷重に大きな影響を与え、タワミと荷重の関係を逆転させることもあります。

皿ばねの特長
1.　剛性が高く、緩衝や振動吸収能力に優れ、少ない変形で大きな荷重を受けることができ、軸方向のスペースが小さい場合に適しています。
2.　剛性が可変する特長を持っています。
3.　同じ皿ばねを異なる組み合わせで使用することで、ばね特性を広範囲に変化させることができます。
  並列重ね，直列重ね、或は並列+直列重ねの組み合わせができます。
