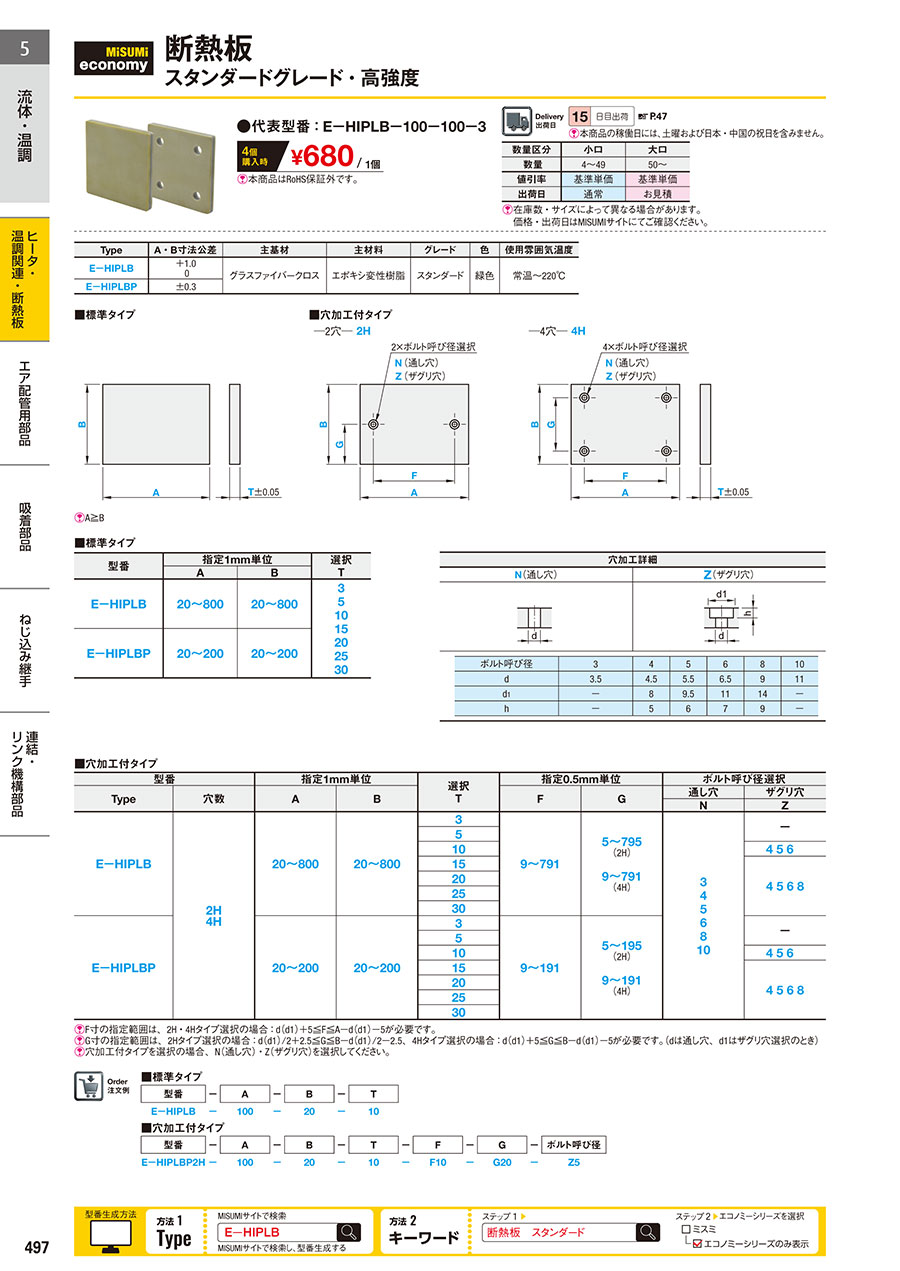

【エコノミーシリーズ】 RoHS対応 断熱板 スタンダードグレード・高強度

当社類似品（HIPN）と比較して高い耐圧縮性が特長です。
また同じスタンダードグレートのエコノミーシリーズ断熱板（E-HIPLA）と比較して断熱性、耐圧縮性で優れます。
詳細な当社類似品との差異はラインナップ表をご確認ください。

■標準タイプ		■穴加工付タイプ
		-2穴- 2H-4穴- 4H

[ ! ] A≧B


穴加工詳細
N（通し穴）	Z（ザグリ穴）
ボルト呼び径 3 4 5 6 8 10 d 3.5 4.5 5.5 6.5 9 11 d1 - 8 9.5 11 14 - h - 5 6 7 9 -

[ ! ] d寸法に関して、E-HIPLBは-0～+0.35　E-HIPLBPは-0～+0.15で加工します


Type	A・B寸法公差	主基材	主材料	グレード	色	使用雰囲気温
E－HIPLB	＋1.0 　0	グラスファイバークロス	エポキシ変性樹脂	スタンダード	緑色	常温～220℃
E－HIPLBP	±0.3

注文例
■標準タイプ

型式（Type・公差）	-	A	-	B	-	T
E-HIPLB	-	100	-	20	-	10

■穴加工付タイプ

型式（Type・公差・穴数）	-	A	-	B	-	T	-	F	-	G	-	ボルト呼び径
E-HIPLBP2H	-	100	-	20	-	10	-	F10	-	G20	-	Z5

■標準タイプ

型式		指定1mm単位		選択 T
Type	公差選択	A	B
		A≧B
E-HIPLB	指定なし （+1.0/0） P （±0.3）	20～800	20～800	3 5 10 15 20 25 30
		20～200	20～200

■穴加工付タイプ

型式			指定1mm単位		選択 T	指定0.5mm単位		ボルト呼び径選択
Type	公差選択	穴数	A	B		F	G	通し穴	ザグリ穴
			A≧B					N	Z
E-HIPLB	指定なし （+1.0/0）	2H 4H	20～800	20～800	3	9～791	5～795 (2H) 9～791 (4H)	3 4 5 6 8 10	－
					5				－
					10				4 5 6
					15				4 5 6 8
					20				4 5 6 8
					25				4 5 6 8
					30				4 5 6 8
	P （±0.3）		20～200	20～200	3	9～191	5～195 (2H) 9～191 (4H)		－
					5				－
					10				4 5 6
					15				4 5 6 8
					20				4 5 6 8
					25				4 5 6 8
					30				4 5 6 8

[ ! ] F寸の指定範囲は、2H・4Hタイプ選択の場合：d(d1)＋5≦F≦A−d(d1)-5が必要です。
[ ! ] G寸の指定範囲は、2Hタイプ選択の場合：d(d1)/2＋2.5≦G≦B−d(d1)/2−2.5、4Hタイプ選択の場合：d(d1)＋5≦G≦B−d(d1)−5が必要です。(dは通し穴、d1はザグリ穴選択のとき）
[ ! ] 穴加工付タイプを選択の場合、N（通し穴）・Z（ザグリ穴）を選択してください。
[ ! ] 価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

■ミスミ断熱板ラインナップ表
エコノミーシリーズおよび当社類似品の主な断熱板のラインナップ表になります。
主要なスペックを抜粋して掲載しております。

項目		単位	スタンダード				耐熱	高強度
			当社類似品		エコノミーシリーズ		当社類似品	当社類似品
			HIPA	HIPN	E-HIPLA	E-HIPLB	HIPHA	HIPYA	HIPYN
成分	主基材	-	ガラス繊維	ガラス繊維	ガラス繊維	ガラス繊維	ガラス繊維	ガラス繊維	ガラス繊維
	主材料	-	ホウ酸塩系 バインダ	不飽和 ポリエステル	エボキシ 変性樹脂	エボキシ 変性樹脂	リン酸塩系 バインダ	耐熱 エボキシ樹脂	耐熱 エボキシ樹脂
推奨使用温度※		℃	常温～250	常温～200	常温～220	常温～220	常温～500	常温～200	常温～200
熱伝導率		W/m・K	0.3	0.22	0.28	0.23	0.3	0.3	0.21
熱膨張率		℃-1	6.6×10-6	6.6×10-6	7.1×10-5	5.9×10-5	9.0×10-6	6.5×10-5	8.9×10-5
圧縮強さ （層に垂直）		Mpa	150～200	350～400	400	500	120～150	500～580	580～630
RoHS10対応		-	対応	対応	対応	対応	対応	対応	対応
色		-	白色	茶色	黒色	緑色	灰色	褐色	自然色



項目		単位	高温耐久			高温耐久	高断熱	高温高断熱	高耐熱
			当社類似品	エコノミーシリーズ		当社類似品	当社類似品	当社類似品	当社類似品
			HIPLA	E-HIPHA	E-HIPHB	HIPLR	HIPIA	HIPAL	HRMB
成分	主基材	-	ガラス繊維	ガラス繊維	ガラス繊維	ガラス繊維	ガラス繊維	ガラス繊維	ケイ酸 カルシウム
	主材料	-	ケイ酸系 バインダ	フェノール 変性樹脂	PI変性樹脂	無機系	イソ系不飽和 ポリエステル	ケイ酸系 バインダ
推奨使用温度※		℃	-80～400	常温～300	常温～300	常温～400	常温～180	常温～400	常温～1000
熱伝導率		W/m・K	0.24	0.24	0.25	0.3	0.13	0.08	0.2
熱膨張率		℃⁻¹	2.6×10⁻⁵	7.6×10⁻⁵	6.5×10⁻⁵	2.3×10⁻⁵	1.4×10⁻⁴	7.3×10⁻⁵	-
圧縮強さ （層に垂直）		Mpa	439	400	600	420～480	313	182	4.4
RoHS10対応		-	対応	対応	対応	対応	対応	対応	対応
色		-	白色	茶色	黒色	白色	自然色	白色	白色

※推奨使用温度とは、ある程度長期間使用しても急激な品質の低下がない温度を示します。

①使用上の注意事項：
・ボルト使用時には必ずワッシャをご使用ください。締めすぎにより割れることがあります。（図A）
・水、薬品等がかかる場所での使用はお避けください。水分等を含んだ断熱板は温度上昇によりクラックや著しい性能低下の要因となることがあります。
・積層成形品ですので、層方向（ヘキ開方向）に力が加わるようなご使用はなるべくお避けください。
・一定の毛熱温度で使用すると、初期発煙および若干の臭気が発生する場合があります。特に有害ではなく、換気および顔を近づけない等、通常の発煙物と同等の処置を行ってください。
②加工上の注意事項：
・加工の際、粉塵を集塵機等で吸引し、粉塵が飛散しないようにご注意ください。（図B-①）アスベスト等の特定化学物質は含んでおりませんが、マスク、保護メガネ着用等、通常の粉塵作業に対する安全措置は必要です。また、ガラス繊維を含んでおりますので人によってはかゆみ等の皮膚に対する影響がでることがあります。取り扱い時は手袋等の着用をおすすめします。その他工作機械の摺動部等に粉塵が付着すると摩耗により機械精度が悪くなることがあります。
・ドリル等穴あけの際には割れが発生することがありますので、穴のピッチ、穴径、加工条件等には注意が必要です。（図B-②）
・タップ加工、3次元加工などは積層成形品ですので不適です。特に積層方向への穴あけ、切り込み等の加工はクラックの要因となりますのでなるべくお避けください。（図C）

（図A）		（図B）	（図C）
		[ ! ]複数の穴を加工するときは、穴と穴の間隔＞5mmとなるように注意してください。	[ ! ]くれぐれも上図の示す方向に加工しないようにしてください。

■断熱板の推奨加工条件

	旋削	フライス	穴あけ
工具	超硬 (K-10)	超硬 (K-10)	超硬 (K-10)
切削速度V（m/min.）	刃物大～刃物小 45～200	刃物大～刃物小 100～300	刃物大～刃物小 120～350
回転数（r.p.m.）	刃物大～刃物小 50～1000	刃物大～刃物小 300～1000	φ2キリ 1000～1500 φ5キリ 500～1000
切り込み（mm）	0.3～0.5	0.5～2.0	-
送り（mm/回転）	0.1～0.2	0.1～0.2	0.1～0.5

[ ! ] 記載の数値は参考値です。
[ ! ] 抜け際は非常に割れやすいためプレートなどの下敷きを予めご用意ください。
