ミスミ

MISUMI economy

【エコノミーシリーズ】 RoHS対応ねじりばね

通常単価(税別): -

税込単価: -

通常出荷日：在庫品1日目～99日目一部当日出荷可能

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

詳細を確認

55.0

2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。

未確定：候補が1,869型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

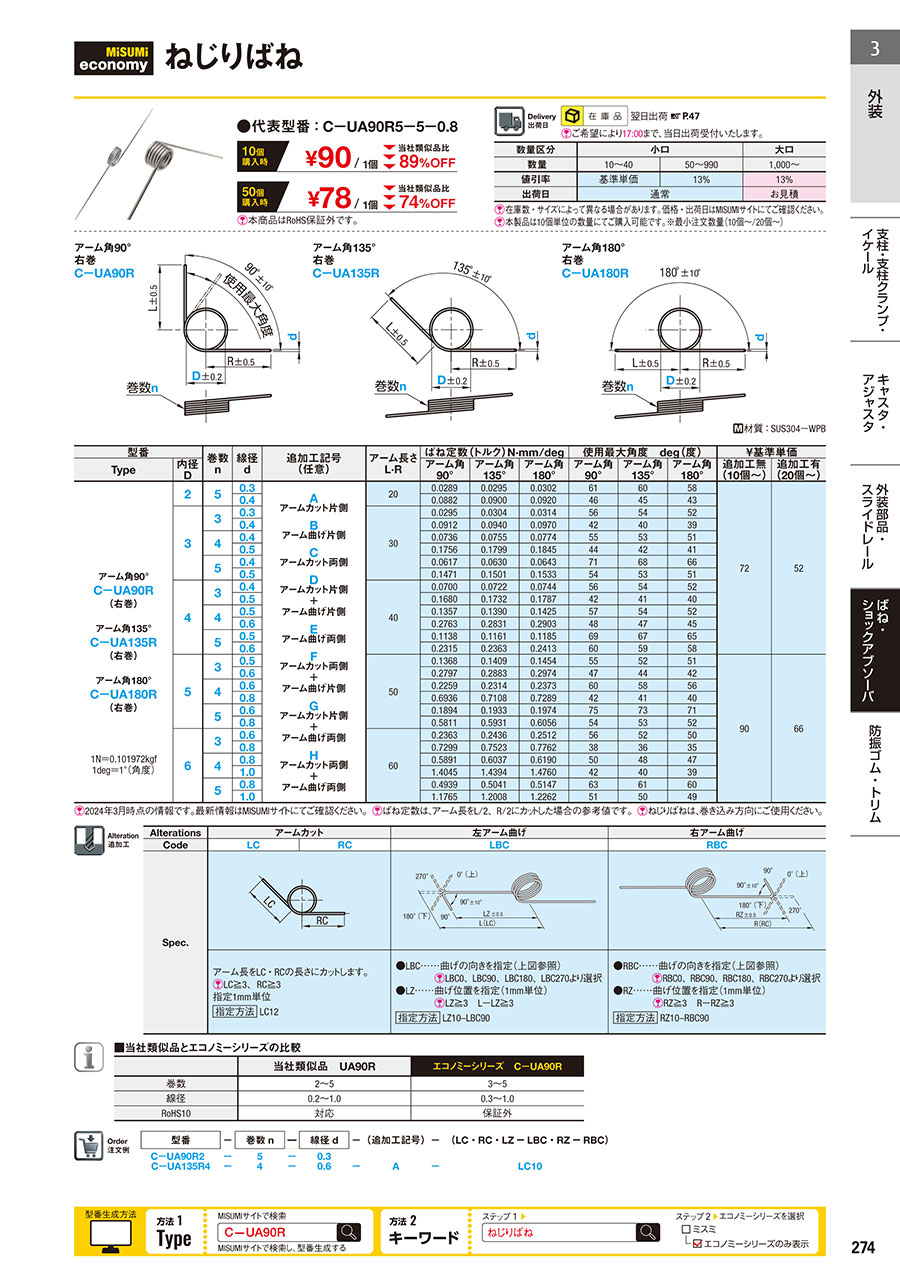

カタログ

外形図・規格表

外形図

アーム角90°アーム角135°アーム角180°右巻右巻右巻C-UA90RC-UA135RC-UA180R

[ M ]材質：SUS304-WPB

規格表

注文例		型式（Type・D）	-	巻数n	-	線径d
注文例		C-UA90R2	-	5	-	0.3

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		巻数 n	線径 d	追加工記号 (任意)	アーム長さ L·R	ばね定数(トルク)N·mm/deg			使用最大角度 deg(度)			￥基準単価
Type	内径 D	巻数 n	線径 d	追加工記号 (任意)	アーム長さ L·R	アーム角 90°	アーム角 135°	アーム角 180°	アーム角 90°	アーム角 135°	アーム角 180°	追加工無 (10個～)	追加工有 (20個～)
アーム角90° C－UA90R (右巻) アーム角135° C－UA135R (右巻) アーム角180° C－UA180R (右巻) 1N＝0.101972kgf 1deg＝1°(角度)	2	5	0.3	A アームカット片側 B アーム曲げ片側 C アームカット両側 D アームカット片側＋アーム曲げ片側 E アーム曲げ両側 F アームカット両側＋アーム曲げ片側 G アームカット片側＋アーム曲げ両側 H アームカット両側＋アーム曲げ両側	20	0.0289	0.0295	0.0302	61	60	58	72	52
	2	5	0.4		20	0.0882	0.0900	0.0920	46	45	43
	3	3	0.3		30	0.0295	0.0304	0.0314	56	54	52
		3	0.4			0.0912	0.0940	0.0970	42	40	39
		4	0.4			0.0736	0.0755	0.0774	55	53	51
		4	0.5			0.1756	0.1799	0.1845	44	42	41
		5	0.4			0.0617	0.0630	0.0643	71	68	66
		5	0.5			0.1471	0.1501	0.1533	54	53	51
	4	3	0.4		40	0.0700	0.0722	0.0744	56	54	52
		3	0.5			0.1680	0.1732	0.1787	42	41	40
		4	0.5			0.1357	0.1390	0.1425	57	54	52
		4	0.6			0.2763	0.2831	0.2903	48	47	45
		5	0.5			0.1138	0.1161	0.1185	69	67	65
		5	0.6			0.2315	0.2363	0.2413	60	59	58
	5	3	0.5		50	0.1368	0.1409	0.1454	55	52	51	90	66
		3	0.6			0.2797	0.2883	0.2974	47	44	42
		4	0.6			0.2259	0.2314	0.2373	60	58	56
		4	0.8			0.6936	0.7108	0.7289	42	41	40
		5	0.6			0.1894	0.1933	0.1974	75	73	71
		5	0.8			0.5811	0.5931	0.6056	54	53	52
	6	3	0.6		60	0.2363	0.2436	0.2512	56	52	50
		3	0.8			0.7299	0.7523	0.7762	38	36	35
		4	0.8			0.5891	0.6037	0.6190	50	48	47
		4	1.0			1.4045	1.4394	1.4760	42	40	39
		5	0.8			0.4939	0.5041	0.5147	63	61	60
		5	1.0			1.1765	1.2008	1.2262	51	50	49

[ ! ] ばね定数は、アーム長をL/2、R/2にカットした場合の参考値です。
[ ! ] ねじりばねは、巻き込み報告にご使用ください。

追加工

注文例		型式（Type・D）	-	巻数n	-	線径d	-	追加工記号	-	(LC・RC・LZーLBC・RZーRBC）
注文例		C-UA90R2 C-UA90R3	- -	5 5	- -	0.3 0.5	- -	A D	- -	LC10 RC25-RZ10-RBC90

[ ! ] 追加工の種類・数を示すA～Hの記号を付けてください。

追加工記号	内容	対象追加工コード
A	片側アームカット	LC or RC
B	片側アーム曲げ	LBC or RBC
C	両側アームカット	LC + RC
D	片側アームカット+片側アーム曲げ	(LC or RC) + (LBC or RBC)
E	両側アーム曲げ	LBC + RBC
F	両側アームカット+片側アーム曲げ	LC + RC + (LBC or RBC)
G	片側アームカット+両側アーム曲げ	(LC or RC) + LBC + RBC
H	両側アームカット+両側アーム曲げ	LC + RC + LBC + RBC

Alterations	アームカット		左アーム曲げ	右アーム曲げ
Code	LC	RC	LBC	RBC
Spec.
Spec.	アーム長をLC・RCの長さにカットします。 [ ! ]LC≧3、RC≧3 指定1mm単位指定方法 LC12		●LBC……曲げの向きを指定(上図参照) [ ! ]LBC0、LBC90、LBC180、LBC270より選択 ●LZ……曲げ位置を指定(1mm単位) [ ! ]LZ≧3 L−LZ≧3 指定方法 LZ10–LBC90	●RBC……曲げの向きを指定(上図参照) [ ! ]RBC0、RBC90、RBC180、RBC270より選択 ●RZ……曲げ位置を指定(1mm単位) [ ! ]RZ≧3 R−RZ≧3 指定方法 RZ10–RBC90

製品比較情報

	当社類似品　UA90R	エコノミーシリーズ　C－UA90R
巻数	2〜5	3〜5
線径	0.2〜1.0	0.3〜1.0
RoHS10	対応	対応

注意・禁止事項

1. 最大変化量を超える圧力を与えると、ねじりばねが折損しやすくなります。ばね定数が高くなるにつれ、荷重曲線も高くなり、高い応力が発生することでばねが破断します。
2. プレトルクがないままで使用すると、隙間によりばねが上下に振動し、ねじれが生じてしまいます。プレトルクがある場合、ばねが比較的に安定します。
3. ばねを横向きで使用すると、ガイドピンやばねが摩耗し破断します。

使用例

リバウンドの抑制や位置決めに
使用方法1

治具に

型番リスト

表示件数

...

型番

C-UA90R2-5-0.3

C-UA90R2-5-0.3-A-LC[3-19/1]

C-UA90R2-5-0.3-A-RC[3-19/1]

C-UA90R2-5-0.3-B-LZ[3-17/1]-LBC[0,90,180,270]

C-UA90R2-5-0.3-B-LZ[3-17/1]-RBC[0,90,180,270]

C-UA90R2-5-0.3-B-RZ[3-17/1]-LBC[0,90,180,270]

C-UA90R2-5-0.3-B-RZ[3-17/1]-RBC[0,90,180,270]

C-UA90R2-5-0.3-C-LC[3-19/1]-RC[3-19/1]

C-UA90R2-5-0.3-D-LC[3-19/1]-LZ[3-17/1]-LBC[0,90,180,270]

C-UA90R2-5-0.3-D-LC[3-19/1]-LZ[3-17/1]-RBC[0,90,180,270]

C-UA90R2-5-0.3-D-LC[3-19/1]-RZ[3-17/1]-LBC[0,90,180,270]

C-UA90R2-5-0.3-D-LC[3-19/1]-RZ[3-17/1]-RBC[0,90,180,270]

C-UA90R2-5-0.3-D-RC[3-19/1]-LZ[3-17/1]-LBC[0,90,180,270]

C-UA90R2-5-0.3-D-RC[3-19/1]-LZ[3-17/1]-RBC[0,90,180,270]

C-UA90R2-5-0.3-D-RC[3-19/1]-RZ[3-17/1]-LBC[0,90,180,270]

C-UA90R2-5-0.3-D-RC[3-19/1]-RZ[3-17/1]-RBC[0,90,180,270]

C-UA90R2-5-0.3-E-LZ[3-17/1]-LBC[0,90,180,270]-RZ[3-17/1]-RBC[0,90,180,270]

C-UA90R2-5-0.3-F-LC[3-19/1]-RC[3-19/1]-LZ[3-17/1]-LBC[0,90,180,270]

C-UA90R2-5-0.3-F-LC[3-19/1]-RC[3-19/1]-LZ[3-17/1]-RBC[0,90,180,270]

C-UA90R2-5-0.3-F-LC[3-19/1]-RC[3-19/1]-RZ[3-17/1]-LBC[0,90,180,270]

C-UA90R2-5-0.3-F-LC[3-19/1]-RC[3-19/1]-RZ[3-17/1]-RBC[0,90,180,270]

C-UA90R2-5-0.3-G-LC[3-19/1]-LZ[3-17/1]-LBC[0,90,180,270]-RZ[3-17/1]-RBC[0,90,180,270]

C-UA90R2-5-0.3-G-RC[3-19/1]-LZ[3-17/1]-LBC[0,90,180,270]-RZ[3-17/1]-RBC[0,90,180,270]

C-UA90R2-5-0.3-H-LC[3-19/1]-RC[3-19/1]-LZ[3-17/1]-LBC[0,90,180,270]-RZ[3-17/1]-RBC[0,90,180,270]

C-UA90R2-5-0.4

C-UA90R2-5-0.4-A-LC[3-19/1]

C-UA90R2-5-0.4-A-RC[3-19/1]

C-UA90R2-5-0.4-B-LZ[3-17/1]-LBC[0,90,180,270]

C-UA90R2-5-0.4-B-LZ[3-17/1]-RBC[0,90,180,270]

C-UA90R2-5-0.4-B-RZ[3-17/1]-LBC[0,90,180,270]

C-UA90R2-5-0.4-B-RZ[3-17/1]-RBC[0,90,180,270]

C-UA90R2-5-0.4-C-LC[3-19/1]-RC[3-19/1]

C-UA90R2-5-0.4-D-LC[3-19/1]-LZ[3-17/1]-LBC[0,90,180,270]

C-UA90R2-5-0.4-D-LC[3-19/1]-LZ[3-17/1]-RBC[0,90,180,270]

C-UA90R2-5-0.4-D-LC[3-19/1]-RZ[3-17/1]-LBC[0,90,180,270]

C-UA90R2-5-0.4-D-LC[3-19/1]-RZ[3-17/1]-RBC[0,90,180,270]

C-UA90R2-5-0.4-D-RC[3-19/1]-LZ[3-17/1]-LBC[0,90,180,270]

C-UA90R2-5-0.4-D-RC[3-19/1]-LZ[3-17/1]-RBC[0,90,180,270]

C-UA90R2-5-0.4-D-RC[3-19/1]-RZ[3-17/1]-LBC[0,90,180,270]

C-UA90R2-5-0.4-D-RC[3-19/1]-RZ[3-17/1]-RBC[0,90,180,270]

C-UA90R2-5-0.4-E-LZ[3-17/1]-LBC[0,90,180,270]-RZ[3-17/1]-RBC[0,90,180,270]

C-UA90R2-5-0.4-F-LC[3-19/1]-RC[3-19/1]-LZ[3-17/1]-LBC[0,90,180,270]

C-UA90R2-5-0.4-F-LC[3-19/1]-RC[3-19/1]-LZ[3-17/1]-RBC[0,90,180,270]

C-UA90R2-5-0.4-F-LC[3-19/1]-RC[3-19/1]-RZ[3-17/1]-LBC[0,90,180,270]

C-UA90R2-5-0.4-F-LC[3-19/1]-RC[3-19/1]-RZ[3-17/1]-RBC[0,90,180,270]

C-UA90R2-5-0.4-G-LC[3-19/1]-LZ[3-17/1]-LBC[0,90,180,270]-RZ[3-17/1]-RBC[0,90,180,270]

C-UA90R2-5-0.4-G-RC[3-19/1]-LZ[3-17/1]-LBC[0,90,180,270]-RZ[3-17/1]-RBC[0,90,180,270]

C-UA90R2-5-0.4-H-LC[3-19/1]-RC[3-19/1]-LZ[3-17/1]-LBC[0,90,180,270]-RZ[3-17/1]-RBC[0,90,180,270]

C-UA90R3-3-0.3

C-UA90R3-3-0.3-A-LC[3-19/1]

C-UA90R3-3-0.3-A-RC[3-19/1]

C-UA90R3-3-0.3-B-LZ[3-17/1]-LBC[0,90,180,270]

C-UA90R3-3-0.3-B-LZ[3-17/1]-RBC[0,90,180,270]

C-UA90R3-3-0.3-B-RZ[3-17/1]-LBC[0,90,180,270]

C-UA90R3-3-0.3-B-RZ[3-17/1]-RBC[0,90,180,270]

C-UA90R3-3-0.3-C-LC[3-19/1]-RC[3-19/1]

C-UA90R3-3-0.3-D-LC[3-19/1]-LZ[3-17/1]-LBC[0,90,180,270]

C-UA90R3-3-0.3-D-LC[3-19/1]-LZ[3-17/1]-RBC[0,90,180,270]

C-UA90R3-3-0.3-D-LC[3-19/1]-RZ[3-17/1]-LBC[0,90,180,270]

C-UA90R3-3-0.3-D-LC[3-19/1]-RZ[3-17/1]-RBC[0,90,180,270]

アーム角

内径 D

使用最大角度

(deg)

線径 d

(φ)

巻数

ばね定数

(N・mm/deg)

追加工

アームカット（左側） [LC]

(mm)

左アーム曲げ(曲げ位置指定） [LZ]

(mm)

左アーム曲げ（角度選択） [LBC]

(°)

アームカット（右側） [RC]

(mm)

右アーム曲げ（曲げ位置指定） [RZ]

(mm)

右アーム曲げ（角度選択） [RBC]

(°)

RoHS?

最小発注数量

アーム角90°(右巻)	φ2	61	0.3	5	0.0289	なし	-	-	-	-	-	-	10	10個
アーム角90°(右巻)	φ2	61	0.3	5	0.0289	片側アームカット	3 ～ 19	-	-	-	-	-	10	100個
アーム角90°(右巻)	φ2	61	0.3	5	0.0289	片側アームカット	-	-	-	3 ～ 19	-	-	10	100個
アーム角90°(右巻)	φ2	61	0.3	5	0.0289	片側アーム曲げ	-	3 ～ 17	0 ～ 270	-	-	-	10	100個
アーム角90°(右巻)	φ2	61	0.3	5	0.0289	片側アーム曲げ	-	3 ～ 17	-	-	-	0 ～ 270	10	100個
アーム角90°(右巻)	φ2	61	0.3	5	0.0289	片側アーム曲げ	-	-	0 ～ 270	-	3 ～ 17	-	10	100個
アーム角90°(右巻)	φ2	61	0.3	5	0.0289	片側アーム曲げ	-	-	-	-	3 ～ 17	0 ～ 270	10	100個
アーム角90°(右巻)	φ2	61	0.3	5	0.0289	両側アームカット	3 ～ 19	-	-	3 ～ 19	-	-	10	20個
アーム角90°(右巻)	φ2	61	0.3	5	0.0289	片側アームカット+片側アーム曲げ	3 ～ 19	3 ～ 17	0 ～ 270	-	-	-	10	20個
アーム角90°(右巻)	φ2	61	0.3	5	0.0289	片側アームカット+片側アーム曲げ	3 ～ 19	3 ～ 17	-	-	-	0 ～ 270	10	20個
アーム角90°(右巻)	φ2	61	0.3	5	0.0289	片側アームカット+片側アーム曲げ	3 ～ 19	-	0 ～ 270	-	3 ～ 17	-	10	20個
アーム角90°(右巻)	φ2	61	0.3	5	0.0289	片側アームカット+片側アーム曲げ	3 ～ 19	-	-	-	3 ～ 17	0 ～ 270	10	20個
アーム角90°(右巻)	φ2	61	0.3	5	0.0289	片側アームカット+片側アーム曲げ	-	3 ～ 17	0 ～ 270	3 ～ 19	-	-	10	20個
アーム角90°(右巻)	φ2	61	0.3	5	0.0289	片側アームカット+片側アーム曲げ	-	3 ～ 17	-	3 ～ 19	-	0 ～ 270	10	20個
アーム角90°(右巻)	φ2	61	0.3	5	0.0289	片側アームカット+片側アーム曲げ	-	-	0 ～ 270	3 ～ 19	3 ～ 17	-	10	20個
アーム角90°(右巻)	φ2	61	0.3	5	0.0289	片側アームカット+片側アーム曲げ	-	-	-	3 ～ 19	3 ～ 17	0 ～ 270	10	20個
アーム角90°(右巻)	φ2	61	0.3	5	0.0289	両側アーム曲げ	-	3 ～ 17	0 ～ 270	-	3 ～ 17	0 ～ 270	10	100個
アーム角90°(右巻)	φ2	61	0.3	5	0.0289	両側アームカット+片側アーム曲げ	3 ～ 19	3 ～ 17	0 ～ 270	3 ～ 19	-	-	10	100個
アーム角90°(右巻)	φ2	61	0.3	5	0.0289	両側アームカット+片側アーム曲げ	3 ～ 19	3 ～ 17	-	3 ～ 19	-	0 ～ 270	10	100個
アーム角90°(右巻)	φ2	61	0.3	5	0.0289	両側アームカット+片側アーム曲げ	3 ～ 19	-	0 ～ 270	3 ～ 19	3 ～ 17	-	10	100個
アーム角90°(右巻)	φ2	61	0.3	5	0.0289	両側アームカット+片側アーム曲げ	3 ～ 19	-	-	3 ～ 19	3 ～ 17	0 ～ 270	10	100個
アーム角90°(右巻)	φ2	61	0.3	5	0.0289	片側アームカット+両側アーム曲げ	3 ～ 19	3 ～ 17	0 ～ 270	-	3 ～ 17	0 ～ 270	10	100個
アーム角90°(右巻)	φ2	61	0.3	5	0.0289	片側アームカット+両側アーム曲げ	-	3 ～ 17	0 ～ 270	3 ～ 19	3 ～ 17	0 ～ 270	10	100個
アーム角90°(右巻)	φ2	61	0.3	5	0.0289	両側アームカット+両側アーム曲げ	3 ～ 19	3 ～ 17	0 ～ 270	3 ～ 19	3 ～ 17	0 ～ 270	10	20個
アーム角90°(右巻)	φ2	46	0.4	5	0.0882	なし	-	-	-	-	-	-	10	100個
アーム角90°(右巻)	φ2	46	0.4	5	0.0882	片側アームカット	3 ～ 19	-	-	-	-	-	10	20個
アーム角90°(右巻)	φ2	46	0.4	5	0.0882	片側アームカット	-	-	-	3 ～ 19	-	-	10	20個
アーム角90°(右巻)	φ2	46	0.4	5	0.0882	片側アーム曲げ	-	3 ～ 17	0 ～ 270	-	-	-	10	100個
アーム角90°(右巻)	φ2	46	0.4	5	0.0882	片側アーム曲げ	-	3 ～ 17	-	-	-	0 ～ 270	10	100個
アーム角90°(右巻)	φ2	46	0.4	5	0.0882	片側アーム曲げ	-	-	0 ～ 270	-	3 ～ 17	-	10	100個
アーム角90°(右巻)	φ2	46	0.4	5	0.0882	片側アーム曲げ	-	-	-	-	3 ～ 17	0 ～ 270	10	100個
アーム角90°(右巻)	φ2	46	0.4	5	0.0882	両側アームカット	3 ～ 19	-	-	3 ～ 19	-	-	10	20個
アーム角90°(右巻)	φ2	46	0.4	5	0.0882	片側アームカット+片側アーム曲げ	3 ～ 19	3 ～ 17	0 ～ 270	-	-	-	10	100個
アーム角90°(右巻)	φ2	46	0.4	5	0.0882	片側アームカット+片側アーム曲げ	3 ～ 19	3 ～ 17	-	-	-	0 ～ 270	10	100個
アーム角90°(右巻)	φ2	46	0.4	5	0.0882	片側アームカット+片側アーム曲げ	3 ～ 19	-	0 ～ 270	-	3 ～ 17	-	10	100個
アーム角90°(右巻)	φ2	46	0.4	5	0.0882	片側アームカット+片側アーム曲げ	3 ～ 19	-	-	-	3 ～ 17	0 ～ 270	10	100個
アーム角90°(右巻)	φ2	46	0.4	5	0.0882	片側アームカット+片側アーム曲げ	-	3 ～ 17	0 ～ 270	3 ～ 19	-	-	10	100個
アーム角90°(右巻)	φ2	46	0.4	5	0.0882	片側アームカット+片側アーム曲げ	-	3 ～ 17	-	3 ～ 19	-	0 ～ 270	10	100個
アーム角90°(右巻)	φ2	46	0.4	5	0.0882	片側アームカット+片側アーム曲げ	-	-	0 ～ 270	3 ～ 19	3 ～ 17	-	10	100個
アーム角90°(右巻)	φ2	46	0.4	5	0.0882	片側アームカット+片側アーム曲げ	-	-	-	3 ～ 19	3 ～ 17	0 ～ 270	10	100個
アーム角90°(右巻)	φ2	46	0.4	5	0.0882	両側アーム曲げ	-	3 ～ 17	0 ～ 270	-	3 ～ 17	0 ～ 270	10	100個
アーム角90°(右巻)	φ2	46	0.4	5	0.0882	両側アームカット+片側アーム曲げ	3 ～ 19	3 ～ 17	0 ～ 270	3 ～ 19	-	-	10	100個
アーム角90°(右巻)	φ2	46	0.4	5	0.0882	両側アームカット+片側アーム曲げ	3 ～ 19	3 ～ 17	-	3 ～ 19	-	0 ～ 270	10	100個
アーム角90°(右巻)	φ2	46	0.4	5	0.0882	両側アームカット+片側アーム曲げ	3 ～ 19	-	0 ～ 270	3 ～ 19	3 ～ 17	-	10	100個
アーム角90°(右巻)	φ2	46	0.4	5	0.0882	両側アームカット+片側アーム曲げ	3 ～ 19	-	-	3 ～ 19	3 ～ 17	0 ～ 270	10	100個
アーム角90°(右巻)	φ2	46	0.4	5	0.0882	片側アームカット+両側アーム曲げ	3 ～ 19	3 ～ 17	0 ～ 270	-	3 ～ 17	0 ～ 270	10	100個
アーム角90°(右巻)	φ2	46	0.4	5	0.0882	片側アームカット+両側アーム曲げ	-	3 ～ 17	0 ～ 270	3 ～ 19	3 ～ 17	0 ～ 270	10	100個
アーム角90°(右巻)	φ2	46	0.4	5	0.0882	両側アームカット+両側アーム曲げ	3 ～ 19	3 ～ 17	0 ～ 270	3 ～ 19	3 ～ 17	0 ～ 270	10	20個
アーム角90°(右巻)	φ3	56	0.3	3	0.0295	なし	-	-	-	-	-	-	10	10個
アーム角90°(右巻)	φ3	56	0.3	3	0.0295	片側アームカット	3 ～ 19	-	-	-	-	-	10	20個
アーム角90°(右巻)	φ3	56	0.3	3	0.0295	片側アームカット	-	-	-	3 ～ 19	-	-	10	20個
アーム角90°(右巻)	φ3	56	0.3	3	0.0295	片側アーム曲げ	-	3 ～ 17	0 ～ 270	-	-	-	10	100個
アーム角90°(右巻)	φ3	56	0.3	3	0.0295	片側アーム曲げ	-	3 ～ 17	-	-	-	0 ～ 270	10	100個
アーム角90°(右巻)	φ3	56	0.3	3	0.0295	片側アーム曲げ	-	-	0 ～ 270	-	3 ～ 17	-	10	100個
アーム角90°(右巻)	φ3	56	0.3	3	0.0295	片側アーム曲げ	-	-	-	-	3 ～ 17	0 ～ 270	10	100個
アーム角90°(右巻)	φ3	56	0.3	3	0.0295	両側アームカット	3 ～ 19	-	-	3 ～ 19	-	-	10	20個
アーム角90°(右巻)	φ3	56	0.3	3	0.0295	片側アームカット+片側アーム曲げ	3 ～ 19	3 ～ 17	0 ～ 270	-	-	-	10	100個
アーム角90°(右巻)	φ3	56	0.3	3	0.0295	片側アームカット+片側アーム曲げ	3 ～ 19	3 ～ 17	-	-	-	0 ～ 270	10	100個
アーム角90°(右巻)	φ3	56	0.3	3	0.0295	片側アームカット+片側アーム曲げ	3 ～ 19	-	0 ～ 270	-	3 ～ 17	-	10	100個
アーム角90°(右巻)	φ3	56	0.3	3	0.0295	片側アームカット+片側アーム曲げ	3 ～ 19	-	-	-	3 ～ 17	0 ～ 270	10	100個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

72円 ( 79円 )	在庫品1日目当日出荷可能	UA90R2-5-0.3
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
72円 ( 79円 )	9日目〜	UA90R2-5-0.4
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
72円 ( 79円 )	在庫品1日目当日出荷可能	UA90R3-3-0.3
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-
- ( - )	9日目〜	-

...

基本情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【エコノミーシリーズ】 RoHS対応ねじりばねのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

レバーなどの戻り用

満足度：5.02023/12/02

線径が0.3から１ミリまで、内径も2から6と揃っているので使いやすいです。できれば角度が0度、つまり平行タイプがあれば助...もっと読む

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品【エコノミーシリーズ】 RoHS対応ねじりばね	ねじりばね	ねじりコイルばね	ねじりスプリング	【クリーン洗浄品】ねじりばね	トーションばね
メーカー	ミスミ	ミスミ	昌和発條製作所	サミニ	ミスミ	アキュレイト
通常価格	-	-	1,357円 -	200円 -	-	72円 -
通常出荷日	在庫品1日目〜	8日目	在庫品1日目〜	在庫品1日目〜	3日目〜	在庫品1日目〜
材質	SUS304-WPB	SUS304-WPB	SUS304WP-B	SUS304-WPB	SUS304-WPB	SUS304WPB

技術サポート窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

【エコノミーシリーズ】ヒンジピンツバ付止め輪タイプ		【エコノミーシリーズ】ヒンジピンストレート止め輪タイプ

絞り込み条件

chemSHERPA・RoHS

アーム角

内径 D

使用最大角度(deg)

線径 d(φ)

巻数

ばね定数(N・mm/deg)

追加工

アームカット（左側） [LC](mm)

左アーム曲げ(曲げ位置指定） [LZ](mm)

左アーム曲げ（角度選択） [LBC](°)

アームカット（右側） [RC](mm)

右アーム曲げ（曲げ位置指定） [RZ](mm)

右アーム曲げ（角度選択） [RBC](°)

タイプ

CAD

出荷日

【エコノミーシリーズ】 RoHS対応 ねじりばね

外形図・規格表

型番リスト

詳細情報

基本情報

ご注意

カタログ

この商品を見た人は、こんな商品も見ています

技術サポート窓口

chemSHERPA

【エコノミーシリーズ】 RoHS対応ねじりばね
