【エコノミーシリーズ】 トリム U字型 芯金入り
ご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。
未確定：候補が3型番あります。

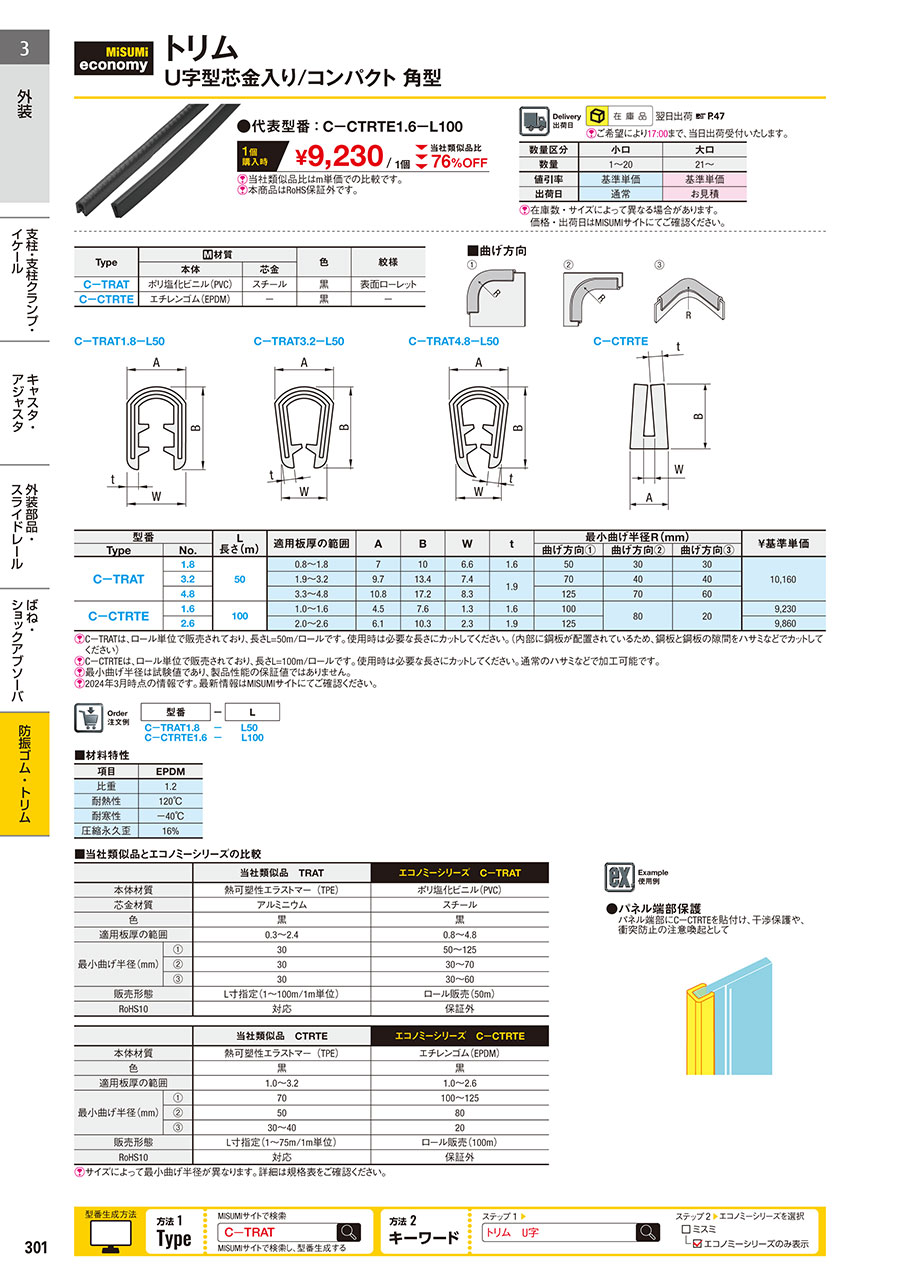

外形図・規格表
特長
トリムは板金のエッジを装飾・保護することができ、防水・防塵にも効果的です。
インサート成形を採用し、板金に対するクランプ力を向上させました。
表面はローレット加工を施し、滑りにくくなっています。
インサート成形を採用し、板金に対するクランプ力を向上させました。
表面はローレット加工を施し、滑りにくくなっています。
外形図
C-TRAT1.8-L50 C-TRAT3.2-L50 C-TRAT4.8-L50
■曲げ方向
①②③
| Type | [ M ] 材質 | 色 | 紋様 | |
| 本体 | 芯金 | |||
| C-TRAT | ポリ塩化ビニル（PVC） | スチール | 黒 | 表面ローレット |
規格表
| 注文例 | 型式（Type・No.） | - | 長さ |
| C-TRAT1.8 | - | L50 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | L 長さ(m) | 適用板厚の範囲 | A | B | W | t | 最小曲げ半径R(mm) | ￥基準単価 | |||
| Type | No. | 曲げ方向① | 曲げ方向② | 曲げ方向③ | |||||||
| C−TRAT | 1.8 | 50 | 0.8～1.8 | 7 | 10 | 6.6 | 1.6 | 50 | 30 | 30 | 10,160 |
| 3.2 | 1.9～3.2 | 9.7 | 13.4 | 7.4 | 1.9 | 70 | 40 | 40 | |||
| 4.8 | 3.3～4.8 | 10.8 | 17.2 | 8.3 | 125 | 70 | 60 | ||||
[ ! ] 最小曲げ半径は試験値であり、製品性能の保証値ではありません。
[ ! ] 本商品はRoHS保証外です。ご注意ください。
製品比較情報
| 当社類似品 TRAT | エコノミーシリーズ C-TRAT | ||
| 本体材質 | 熱可塑性エラストマー(TPE) | ポリ塩化ビニル(PVC) | |
| 芯金材質 | アルミニウム | スチール | |
| 色 | 黒 | 黒 | |
| 適用板厚の範囲 | 0.3～2.4 | 0.8～4.8 | |
| 最小曲げ半径(mm) | ① | 30 | 50～125 |
| ② | 30 | 30～70 | |
| ③ | 30 | 30～60 | |
| 販売形態 | L寸指定(1～100m/1m単位) | ロール販売(50m) | |
| RoHS10 | 対応 | 保証外 | |
注意・禁止事項
・本商品はロール単位で販売されております。(50m/ロール)
・使用時は必要な長さでカットしてください。
※内部に鋼板が配置されているため、鋼板と鋼板の隙間をハサミなどでカットしてください。
・使用時は必要な長さでカットしてください。
※内部に鋼板が配置されているため、鋼板と鋼板の隙間をハサミなどでカットしてください。
使用方法
関連商品
| 【エコノミーシリーズ】 防振ゴム おねじ・めねじタイプ | 【エコノミーシリーズ】 シムテープ（単品タイプ・複数規格パッケージタイプ選択可） | 【エコノミーシリーズ】 丸穴タイプ ステンレス/スチール | ||
 |  |  | ||
| 代表型式：C-VD | 代表型式：C-SFGSML、C-SHIM | 代表型式：C-SHHPSKN、C-SHHPTN |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
高品質の代替品
|
|---|
10,160円 ( 11,176円 ) | 在庫品1日目当日出荷可能 |
|
10,160円 ( 11,176円 ) | 在庫品1日目当日出荷可能 |
|
10,160円 ( 11,176円 ) | 9日目〜 |
- |
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。
カタログ
【エコノミーシリーズ】 トリム U字型 芯金入りのレビュー
板金材の端面処理
4
4.02024/08/06
従来品より多少硬い感覚はありましたが、それに勝る量でｺｽﾊﾟ良好でした。
0人が参考にしています。
