ミスミ
MISUMI economy

【エコノミーシリーズ】 トリムシール リング付

【エコノミーシリーズ】 トリムシール リング付

ご注意

  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor
未確定：候補が4型番あります。
数量：

外形図・規格表

特長
トリムは板金のエッジを装飾・保護することができ、防水・防塵にも効果的です。
インサート成形を採用し、板金に対するクランプ力を向上させました。
またリングにより防水・防塵対策に効果的です。リング位置が異なる2種類（X型・Y型）をご用意しております。

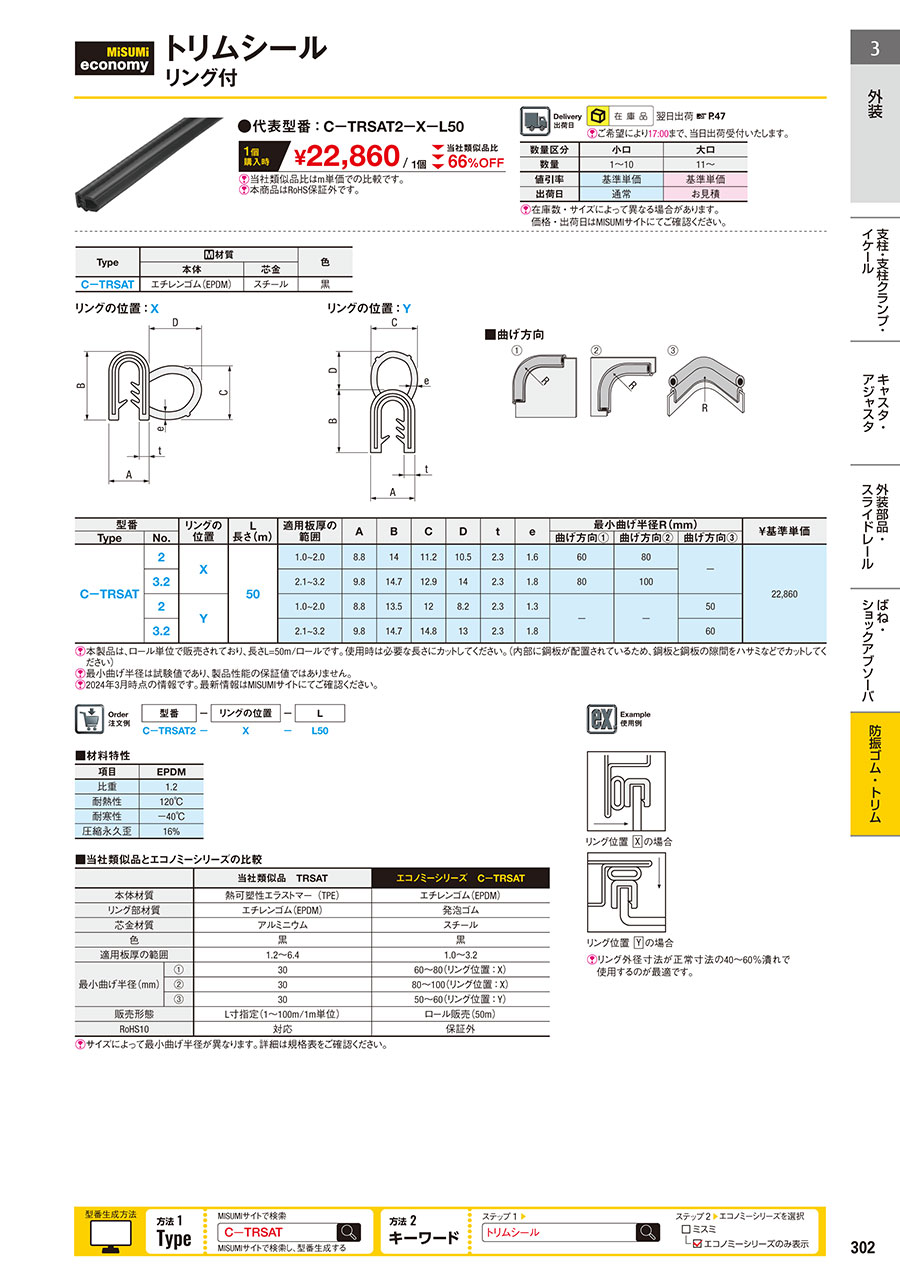

外形図
X型
寸法図1

■曲げ方向
①②③2018版FAカタログ2087ページ
Y型
寸法図2
Type[ M ] 材質色
本体芯金
C-TRSATエチレンゴム（EPDM）スチール黒
[ ! ] 本商品はRoHS保証外です。ご注意ください。
規格表
注文例型式（Type・No.）-リングの位置 長さ
 C-TRSAT2-X-L50
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番リングの
位置		L
長さ(m)		適用板厚の
範囲		ABCDte最小曲げ半径R(mm)￥基準単価
TypeNo.曲げ方向①曲げ方向②曲げ方向③
C－TRSAT2X501.0~2.08.81411.210.52.31.66080－22,860
3.22.1~3.29.814.712.9142.31.880100
2Y1.0~2.08.813.5128.22.31.3－－50
3.22.1~3.29.814.714.8132.31.860
[ ! ] 本製品は、ロール単位で販売されており、長さL=50m/ロールです
[ ! ] 最小曲げ半径は試験値であり、製品性能の保証値ではありません。
[ ! ] 本商品はRoHS保証外です。ご注意ください。

■材料特性
項目EPDM
比重1.2
耐熱性120℃
耐寒性-40℃
圧縮永久歪16%
製品比較情報
 当社類似品
TRSAT		エコノミーシリーズ
C-TRSAT
本体材質熱可塑性エラストマー（TPE）エチレンゴム（EPDM）
ラバー部材質エチレンゴム（EPDM）発泡ゴム
芯金材質アルミニウムスチール
色黒黒
適用板厚の範囲1.2～6.41.0～3.2
最小曲げ半径(mm)①3060～80(リング位置：X)
②3080～100(リング位置：X)
③3050～60(リング位置：Y)
販売形態L寸指定（1～100m/1m単位）ロール販売(50m)
RoHS10対応保証外
※サイズによって最小曲げ半径が異なります。詳細は規格表をご確認ください。
使用方法
リングが[X]の位置にある時リングが[Y]の位置にある時2018版FAカタログ2087ページ
[ ! ] リング外径寸法が通常時の40～60%潰れで使用するのが最適です。
注意・禁止事項
・本商品はロール単位で販売されております。(50m/ロール)
・使用時は必要な長さでカットしてください。
 ※内部に鋼板が配置されているため、鋼板と鋼板の隙間をハサミなどでカットしてください。
関連商品
【エコノミーシリーズ】
防振ゴム おねじ・めねじタイプ		 【エコノミーシリーズ】
シムテープ（単品タイプ・複数規格パッケージタイプ選択可）		 【エコノミーシリーズ】
丸穴タイプ ステンレス/スチール
関連商品 関連商品 関連商品
代表型式：C-VD 代表型式：C-SFGSML、C-SHIM 代表型式：C-SHHPSKN、C-SHHPTN

型番リスト

表示件数
  • 1
    • 型番
    C-TRSAT2-X-L50
    C-TRSAT2-Y-L50
    C-TRSAT3.2-X-L50
    C-TRSAT3.2-Y-L50

    幅 A

    (mm)

    適用板厚範囲

    (mm)

    発泡リング位置

    		最小発注数量
    8.8
    1.0～2.0
    X
    1個
    8.8
    1.0～2.0
    Y
    1個
    9.8
    2.1～3.2
    X
    1個
    9.8
    2.1～3.2
    Y
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    高品質の代替品
    22,860円
    ( 25,146円 )
    在庫品1日目当日出荷可能

    TRSBT1.6-X-L50

    22,860円
    ( 25,146円 )
    在庫品1日目当日出荷可能

    TRSBT1.6-Y-L50

    22,860円
    ( 25,146円 )
    9日目〜

    TRSBT3.2-X-L50

    22,860円
    ( 25,146円 )
    在庫品1日目当日出荷可能

    TRSBT3.2-Y-L50

  • 1

    • 詳細情報

    基本情報

    ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

    ご注意

    • 本商品はRoHS保証外です。ご注意ください。
    • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
    • 当ページの価格表は24年3月時点の情報になります。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
