【エコノミーシリーズ】 RoHS対応 キーレスブッシング ストレートタイプ

■キーレスブッシングの許容入力負荷　設計手順については>>こちらをご参照ください。
kgf＝N×0.101972
■シャフト・ハブ剛性　設計手順については>>こちらを参照してください。
kgf/mm²＝MPa×0.101972

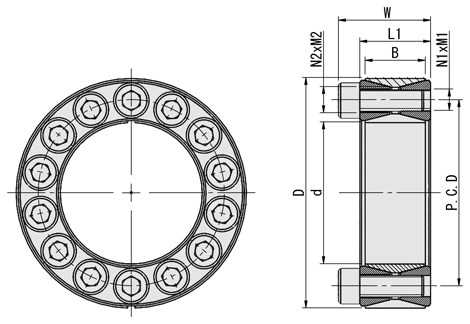

型番		最大許容	許容スラスト	シャフト	ハブ	ハブ
Type	d	トルク	荷重	側面圧	側面圧	加工
		(N・m)	(kN)	MPa	MPa	深さ
E-MLA	19	270	33	275	110	20
	20	290	33	260	110	20
	22	290	33	235	110	20
	25	400	36	225	112	20
	30	520	41	215	115	20
	32	690	49	240	130	20
	35	770	49	220	125	20
	40	980	56	220	135	20
	50	1830	88	235	145	24

■特長
①内輪のツバ部に設けたインローにより、ロックボルトを締め付けるとハブ内径を圧接し、ハブ端面・外周のフレを積極的に抑える効果（センタリング効果）が発生します。
②位相合わせ・位置決めが自由に行えます。
③ロックボルト締め付けの際、ハブの軸方向への移動はありません。
④締結後は、バックラッシがありません。
■軸およびハブ推奨公差、面粗さ

軸外径	h7(g6)	Ra1.6以下
ハブ内径	H7	Ra1.6以下

■取付方法
1. 仮組みと位置決め
 キーレスブッシングとカップリング部を軽く仮組みし、シャフトに挿入して正しい位置にセットします。

2. 固定ボルトの締め付け（仮締め → 本締め）
 トルクレンチを使用し、固定ボルトを対角順に締めてください。
 最初は規定トルクの約50%で仮締めを行い、その後、順に規定トルクまで本締めしてください。

3. 最終締め付け
 最後に、固定ボルトを円周方向に順番に締め直し、全体を均等に固定します。

■取外方法
1. ボルトの取り外し
 固定ボルトを円周方向に均等に緩めてください。

2. スリーブの分解
 分解用ネジ穴にボルトを差し込み、均等に締めていくことで安全に分解できます。

■ご使用時の注意点
取り付け前の準備
 輸送中の振動により、スリーブの内外リングが食い込む場合があります。
 組立前には必ずボルトを緩めてスリーブを一度分解し、コーン面の密着を解除してください。

ボルトの誤締めに注意
 シャフトに挿入する前やホイール穴に取り付ける前にボルトを締めてしまうと、スリーブが変形しご使用いただけなくなる恐れがあります。

付属ボルトを必ず使用
 固定には必ず付属のボルトをご使用ください。代用品を使用した場合、製品性能が保証されません。
