【エコノミーシリーズ】 アクチュエータ KS86 標準タイプ
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：13日目～99日目
1本から当社類似品比58%OFF。繰り返し位置決め精度は従来品同等±5μm。
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
未確定：候補が16型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

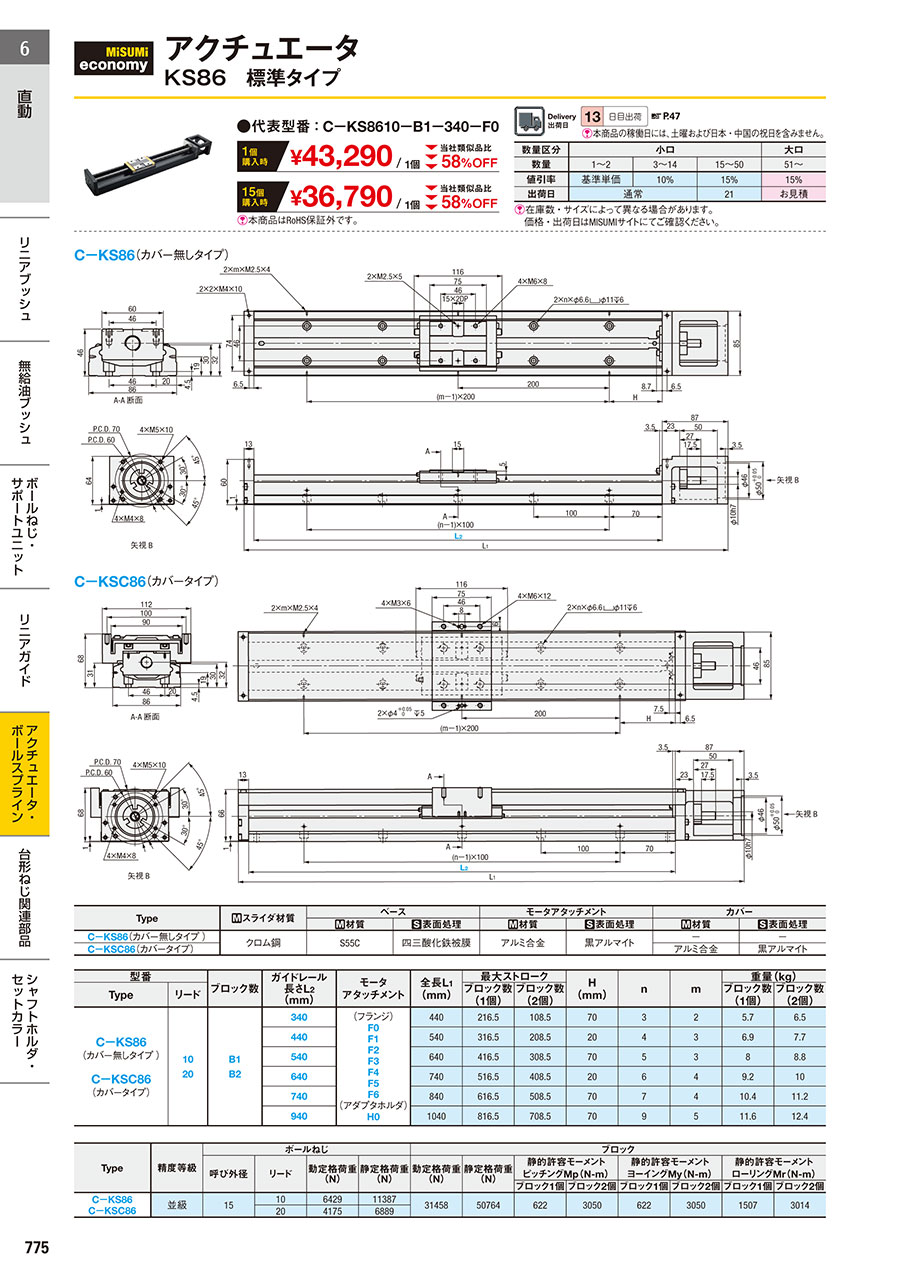

外形図・規格表
外形図
C-KS86（カバー無しタイプ） A-A 断面 矢視 B C-KSC86（カバータイプ） A-A 断面 矢視 B
モータブラケット取付フランジ F0 モータブラケット取付フランジ F1 モータブラケット取付フランジ F2 モータブラケット取付フランジ F3 モータブラケット取付フランジ F4 モータブラケット取付フランジ F5 モータブラケット取付フランジ F6 アダプタホルダ H0 | Type | [ M ]スライダ材質 | ベース | モータアタッチメント | カバー | |||
| [ M ]材質 | [ S ]表面処理 | [ M ]材質 | [ S ]表面処理 | [ M ]材質 | [ S ]表面処理 | ||
| C−KS86(カバー無しタイプ ) | クロム鋼 | S55C | 四三酸化鉄被膜 | アルミ合金 | 黒アルマイト | − | − |
| C−KSC86(カバータイプ) | アルミ合金 | 黒アルマイト | |||||
規格表
| 注文例 | 型式（Type・リード） | - | ブロック数 | - | ガイドレール長さL2 | - | モータアタッチメント |
| C-KS8610 | - | B1 | - | 340 | - | F0 |
| 型番 | ブロック数 | ガイドレール 長さL2 (mm) | モータ アタッチメント | 全長L1 (mm) | 最大ストローク | H (mm) | n | m | 重量(kg) | |||
| Type | リード | ブロック数 (1個) | ブロック数 (2個) | ブロック数 (1個) | ブロック数 (2個) | |||||||
| C−KS86 (カバー無しタイプ ) C−KSC86 (カバータイプ) | 10 20 | B1 | 340 | (フランジ) F0 F1 F2 F3 F4 F5 F6 (アダプタホルダ) H0 | 440 | 216.5 | 108.5 | 70 | 3 | 2 | 5.7 | 6.5 |
| 440 | 540 | 316.5 | 208.5 | 20 | 4 | 3 | 6.9 | 7.7 | ||||
| 540 | 640 | 416.5 | 308.5 | 70 | 5 | 3 | 8 | 8.8 | ||||
| 640 | 740 | 516.5 | 408.5 | 20 | 6 | 4 | 9.2 | 10 | ||||
| 740 | 840 | 616.5 | 508.5 | 70 | 7 | 4 | 10.4 | 11.2 | ||||
| 940 | 1040 | 816.5 | 708.5 | 70 | 9 | 5 | 11.6 | 12.4 | ||||
※1 B2（ブロック数：2）をご選定した場合、ブロックはボールねじナット側とナットなし側がございます。ボールねじナット側をモータ側としてご使用ください。
※1 B2（ブロック数：2）をご選択した場合、片側ブロックはボールネジと連結していないため、任意に設定可能です。
※1 その際、2つのブロックを離した分だけストロークは短くなります。
| Type | 精度等級 | ボールねじ | ブロック | ||||||||||
| 呼び外径 | リード | 動定格荷重 (N) | 静定格荷重 (N) | 動定格荷重 (N) | 静定格荷重 (N) | 静的許容モーメント | 静的許容モーメント | 静的許容モーメント | |||||
| ピッチングMp(N-m) | ヨーイングMy(N-m) | ローリングMr(N-m) | |||||||||||
| ブロック1個 | ブロック2個 | ブロック1個 | ブロック2個 | ブロック1個 | ブロック2個 | ||||||||
| C−KS86 C−KSC86 | 並級 | 15 | 10 | 6429 | 11387 | 31458 | 50764 | 622 | 3050 | 622 | 3050 | 1507 | 3014 |
| 20 | 4175 | 6889 | |||||||||||
| 精度基準 | 精度 |
| 繰返し位置決め精度(mm) | ±0.005 |
| 走り平行度(mm) | 0.04 / 0.05（L2=740）/ 0.06（L2=940） |
| 起動トルク(N・cm) | 10 |
価格表
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]2024年3月時点の情報です。最新情報はMISUMIサイトにてご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | ブロック数 | ねじ径 | リード | ￥基準単価 | |||||
| L2＝340 | L2＝440 | L2＝540 | L2＝640 | L2＝740 | L2＝940 | ||||
| C−KS8610−B1 | 1 | 12 | 10 | 43,290 | 52,110 | 60,970 | 65,380 | 65,380 | 65,380 |
| C−KS8610−B2 | 2 | 47,560 | 56,340 | 65,250 | 69,610 | 69,610 | 69,610 | ||
| C−KS8620−B1 | 1 | 20 | 43,290 | 52,110 | 60,970 | 65,380 | 65,380 | 65,380 | |
| C−KS8620−B2 | 2 | 47,560 | 56,340 | 65,250 | 69,610 | 69,610 | 69,610 | ||
| C−KSC8610−B1 | 1 | 10 | 45,130 | 53,950 | 62,820 | 67,270 | 67,270 | 67,270 | |
| C−KSC8610−B2 | 2 | 49,770 | 58,590 | 67,410 | 71,860 | 71,860 | 71,860 | ||
| C−KSC8620−B1 | 1 | 20 | 45,130 | 53,950 | 62,820 | 67,270 | 67,270 | 67,270 | |
| C−KSC8620−B2 | 2 | 49,770 | 58,590 | 67,410 | 71,860 | 71,860 | 71,860 | ||
追加工
| Alterations | Code | Spec. | ￥/1 Code | ||
| 内容 | 条件・注意事項 | ||||
| 駆動側軸端 キー溝加工 |  | KC | 駆動側軸端にキー溝加工を行います。 指定方法 KC10 | [ ! ]KC＝指定1mm単位 [ ! ]3≦KC≦16 | 100 |
 | KLC | 駆動側軸端キー溝加工の位置が指定できます。 指定方法 KLC−K5−S3 | キー溝寸法はKCと同じです。 [ ! ]K,S＝指定1mm単位 [ ! ]4≦K＋S≦16 | 100 | |
| 駆動側軸端 平面取加工 |  | SC | 駆動側軸端に平面取加工を行います。 指定方法 SC10 | [ ! ]SC＝指定1mm単位 [ ! ]5≦SC≦16 | 100 |
■駆動軸に対するキー溝詳細寸法
※キー溝加工を指定する際に、ほかの加工との干渉
にご注意ください。
| 軸径 | b | t | ||
| 基準寸法 | 許容差(N9) | 基準寸法 | 許容差 | |
| 10 | 3 | −0.004 −0.029 | 1.8 | ＋0.1 0 |
■センサセット品
| 注文例 | 型式（Type・リード） | - | ブロック数 | - | ガイドレール長さL2 | - | モータアタッチメント | - | (Code) |
| C-KS8610 C-KSC8620 | - - | B1 B2 | - - | 840 340 | - - | F6 H0 | - - | W3 CW1 |
| 対象型番 | Code (□はセンサ個数) 1～3個まで | a | b | c | d | e | f | ￥センサ 単価 |
| C−KS86 (カバー無しタイプ) | W□ | 63.5 | 77 | 9 | 18.5 | 7.5 | 18.5 | 2,500 |
| C−KSC86 (カバータイプ) | CW□ |
センサー図面 カバー無しタイプ カバータイプ 製品比較情報
| 当社類似品 LX4510-B1-N-540 | エコノミーシリーズ C-KS8610-B1-540-F | |
| 精度 | 上級 | 普通 |
| スライダ材質 | クロムモリブデン鋼 | クロム鋼 |
| 本体全長 [mm] | 627 | 640 |
| 最大ストローク [mm] | 410.4 | 416.5 |
| 基本定格荷重 動定格 [N] | 18450 | 6429 |
| 基本定格荷重 静定格 [N] | 32441 | 11387 |
| 繰り返し位置決め精度 [mm] | ±0.005 | ±0.005 |
| RoHS10 | 対応 | 保証外 |
概要
■簡易構成図
使用方法
注意・禁止事項
使用上の注意
■以下の環境での一軸アクチュエータのご使用は避けてください
①粉塵が多い環境（特に金属粉）
②水や油がかかる環境
③火元付近
④有機溶液、塩分の多い環境
⑤直射日光や熱放射のある環境
⑥強い振動や衝撃が伝わる環境
⑦腐食性ガス、可燃性ガスのある環境
■一軸アクチュエータの使用環境
使用環境：常温（凍結、結露なきこと）
■以下の環境での一軸アクチュエータのご使用は避けてください
①粉塵が多い環境（特に金属粉）
②水や油がかかる環境
③火元付近
④有機溶液、塩分の多い環境
⑤直射日光や熱放射のある環境
⑥強い振動や衝撃が伝わる環境
⑦腐食性ガス、可燃性ガスのある環境
■一軸アクチュエータの使用環境
使用環境：常温（凍結、結露なきこと）
