ミスミ

マイクロフォトセンサ 溝形小型タイプ コネクタ式

  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
680円～900円
税込単価
748円～990円

省スペース設計で現場にフィット。即納可能なコネクタ式マイクロフォトセンサ。

詳細情報を確認する
  • 検出距離 (mm)
    5
  • 環境対応
    RoHS対応（10物質）

ご注意

  • 2025年7月1日以降のご注文分に関してはRoHS対応品（10物質）として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は25年10月時点の情報になります。

ミスミセンサ
小冊子発刊
お申し込みはこちら

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor
未確定：候補が8型番あります。
数量：

外形図・規格表

外形図

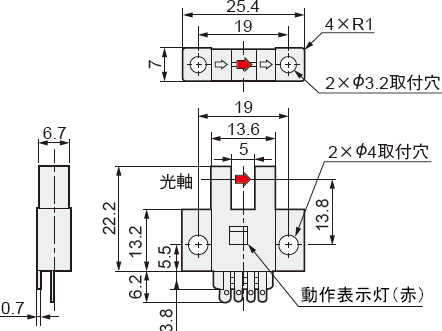

C-MSX670□
(標準型)
C-MSX671□
(L型)

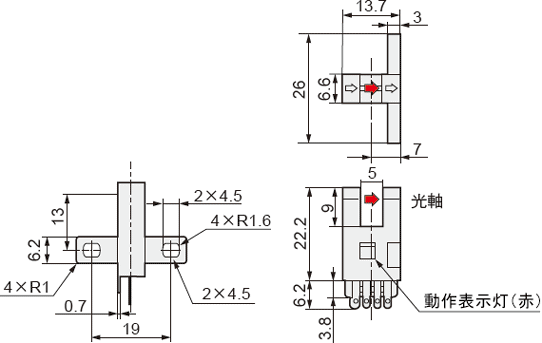

C-MSX672□
(T型)

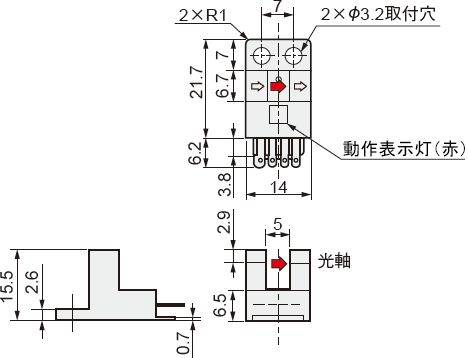

C-MSX674□
(Y型)
規格表
注文例 型番
 C-MSX670N-2M

・下表の価格表は25年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
形状型番検出距離出力形態動作モード￥基準単価
標準型C－MSX670N5mmNPN N.O.入光時ON
遮光時ON
2出力装備		680
C－MSX670PPNP N.O.800
L型C－MSX671NNPN N.O.680
C－MSX671PPNP N.O.800
T型C－MSX672NNPN N.O.680
C－MSX672PPNP N.O.800
Y型C－MSX674NNPN N.O.760
C－MSX674PPNP N.O.900
[ ! ]25年10月時点の情報です。最新情報はMISUMIサイトにてご確認ください。
■仕様
型番C－MSX67□NC－MSX67□P
出力形態NPN出力PNP出力
最大流入電流100mA
印加電圧DC5-24V
残留電圧1.5V以下（不可電流100mA時）
出力動作入光時ON/遮光時ON 2出力装備
検出距離5mm
最小検出物体φ0.8mm不透明体
応差（ヒステリシス）0.03mm以下
繰り返し精度0.03mm以下
光源赤外線LED（Class1）
電源電圧DC5V～24V
消費電流20mA以下
応答時間入光時：20μs以下、遮光時：80μs以下（応答周波数2kHz以上）
動作表示灯遮光時ON/入光時ON選択可
耐環境性使用周囲温度－25℃～＋55℃（凍結なきこと）
使用周囲湿度35～85%RH（結露なきこと）
使用周囲照度受光面照度：白熱灯3000Lx以下・太陽光10000Lx以下
耐電圧AC1000V、50/60Hz、1分間　充電部とケース間
絶縁抵抗DC250Vメガにて50MΩ以上　充電部とケース間
耐振動10～50Hz　複振幅1.5mm XYZ各方向 2時間
耐衝撃500m/s2 XYZ各方向 10回
保護等級IP40
保護回路サ－ジ保護回路、短絡保護、逆接保護
本体材質ケース部：ABS、表示部：ポリカーボネート
ケーブルなし（コネクタタイプ）
対応ケーブルC－MSX67CBL－□M
質量約10g
RoHS10対応
付属品なし
※その他細部寸法に差異がございます。ご注意ください。
製品比較情報
■当社類似品との比較
型式当社類似品本商品
C-MSX67□□
FPM□25
出力NPN出力NPN出力
PNP出力
 最大流入電流50mA100mA
印加電圧DC30V以下DC5-24V
残留電圧2V以下（流入電流50mAにて）1.5V以下（流入電流100mA時）
1V以下（流入電流16mAにて）
出力動作入光時ON/遮光時ON 2出力装備
検出距離6mm5mm
最小検出物体0.8×1.2mm不透明体Φ0.8不透明体
応差（ヒステリシス）0.05mm以下0.03mm以下
繰り返し精度0.05mm以下0.03mm以下
光源赤色LED
電源電圧DC5V～24V
消費電流15mA以下20mA以下
応答時間入光時：20μs以下、遮光時：80μs以下入光時：20μs以下、遮光時：80μs以下
（応答周波数3kHz以上）（応答周波数2kHz以上）
動作表示灯橙色LED（入光時点灯）動作表示灯（赤）（遮光時ON/入光時ON選択可）
耐環境性使用周囲温度-25℃～+55℃
使用周囲湿度35～85%RH
使用周囲照度受光面照度1000lx以下受光面照度:白熱灯3000Lx以下・太陽光10000Lx以下
耐電圧AC1000V、50/60Hz、1分間　受電部・ケース間
絶縁抵抗DC250Vメガにて50MΩ以上　充電器一括・ケース間DC250Vメガにて50MΩ以上　充電器とケース間
対振動耐久　10～2000Hz　複振幅1.5mm XYZ各方向 2時間耐久　10～50Hz　複振幅1.5mm XYZ各方向 2時間
耐衝撃耐久　15,000m/s2 XYZ各方向 3回耐久　500m/s2 XYZ各方向 10回
保護等級-IP40
保護回路-サージ保護、短絡保護、逆接保護
本体材質ケース：PBT、表示部：ポリカーボネートケース部：ABS、表示部：ポリカーボネート
質量約10g
※その他細部寸法に差異がございます。ご注意ください。

■入出力回路図

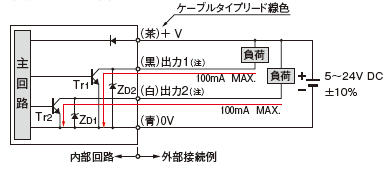

直流4線式NPN出力


(注)使用しない出力線は必ず絶縁処理をしてください。

記号…　ZD1、ZD2：サージ吸収ツェナーダイオード
　　　　Tr1、Tr2   ：NPN出力トランジスタ

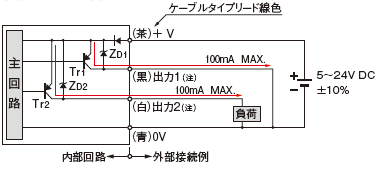

直流4線式PNP出力


(注)使用しない出力線は必ず絶縁処理をしてください。

記号…　ZD1、ZD2：サージ吸収ツェナーダイオード
　　　　Tr1、Tr2   ：PNP出力トランジスタ

出力動作リード線色出力動作
出力1黒遮光時ON
出力2白入光時ON

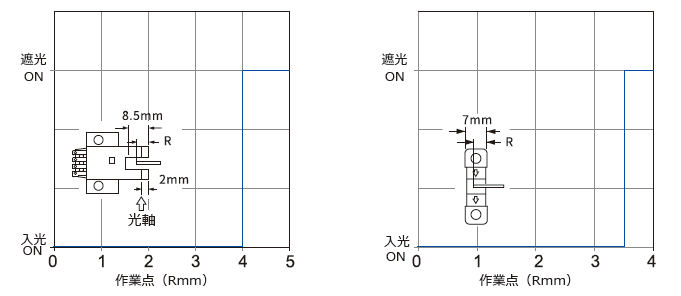

■特性図
使用方法
マニュアル・データブックのダウンロードはこちらから
使用方法

取付方法
本体をネジで固定する場合は、M3ねじ、Φ6mmワッシャを使用し、締付トルクを0.5N·m以下にしてください。


挿し抜きタイプ

コネクタの挿し抜き操作手順

①コネクタ端子がセンサーフックにロックされるまで、コネクタをセンサーに直接挿入します。

【エコノミーシリーズ】 溝形マイクロフォトセンサ 小型タイプ コネクタ式:関連画像

②引き抜くときは、コネクタ端子がフックから外れるように十分な力を加え、引き抜いてください。

【エコノミーシリーズ】 溝形マイクロフォトセンサ 小型タイプ コネクタ式:関連画像

注意事項：挿し抜くときは、コネクタをしっかり持ってください。
また、端子やケーブルを持たないでください。接触不良の原因となります。

【エコノミーシリーズ】 溝形マイクロフォトセンサ 小型タイプ コネクタ式:関連画像

　溶接（センサ）
●直接端子に溶接する場合は、以下の条件を必ず守ってください。
溶接温度260℃未満
溶接時間3秒以下
溶接箇所下図参照

　センサ
【エコノミーシリーズ】 溝形マイクロフォトセンサ 小型タイプ コネクタ式:関連画像
注意・禁止事項
・ケーブルを挿し抜く際は必ず、コネクタをしっかり持ってください（端子やケーブルを持つと破損や接触不良の原因となります。）
・溝形マイクロフォトセンサ用 接続ケーブルC-MSX67CBL-□Mと組み合わせてご使用ください。
・本体をネジで固定する場合は、M3ねじ、Φ6mmワッシャを使用し、締付トルクを0.5N·m以下にしてください。
・直接端子に溶接する際には以下の条件を厳守してください。
 溶接温度：260℃未満
 溶接時間：3秒以下
 溶接個所：下図参照
センサ
【エコノミーシリーズ】 溝形マイクロフォトセンサ 小型タイプ コネクタ式:関連画像
関連商品
溝形マイクロフォトセンサ用 接続ケーブル マイクロフォトセンサ 溝形小型タイプ ケーブル式 マイクロフォトセンサ 溝形超小型タイプ ケーブル式
関連商品 関連商品 関連商品
標準納期：1日目～（在庫品） 標準納期：1日目～（在庫品） 標準納期：1日目～（在庫品）
1個あたり単価：240円～ 1個あたり単価：490円～ 1個あたり単価：490円～


型番リスト

表示件数
  • 1
    • 型番
    C-MSX670N
    C-MSX670P
    C-MSX671N
    C-MSX671P
    C-MSX672N
    C-MSX672P
    C-MSX674N
    C-MSX674P

    形状

    ヘッド最大 幅

    (mm)

    ヘッド最大 高さ

    (mm)

    ヘッド最大 長さ

    (mm)

    出力形態

    		RoHS?最小発注数量
    標準型
    25.4
    7
    22.2
    NPN（ノーマルオープン）
    10
    1個
    標準型
    25.4
    7
    22.2
    PNP（ノーマルオープン）
    10
    1個
    L型
    26.2
    15.5
    14.7
    NPN（ノーマルオープン）
    10
    1個
    L型
    26.2
    15.5
    14.7
    PNP（ノーマルオープン）
    10
    1個
    T型
    13.7
    26
    22.2
    NPN（ノーマルオープン）
    10
    1個
    T型
    13.7
    26
    22.2
    PNP（ノーマルオープン）
    10
    1個
    Y型
    14
    15.5
    21.7
    NPN（ノーマルオープン）
    10
    1個
    Y型
    14
    15.5
    21.7
    PNP（ノーマルオープン）
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    680円
    ( 748円 )
    在庫品1日目当日出荷可能
    800円
    ( 880円 )
    在庫品1日目当日出荷可能
    680円
    ( 748円 )
    在庫品1日目当日出荷可能
    800円
    ( 880円 )
    在庫品1日目当日出荷可能
    680円
    ( 748円 )
    在庫品1日目当日出荷可能
    800円
    ( 880円 )
    在庫品1日目当日出荷可能
    760円
    ( 836円 )
    在庫品1日目当日出荷可能
    900円
    ( 990円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    省スペース設計で現場にフィット。即納可能なコネクタ式マイクロフォトセンサ。

    ご注意

    • 2025年7月1日以降のご注文分に関してはRoHS対応品（10物質）として販売しております。
    • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
    • 当ページの価格表は25年10月時点の情報になります。

    カタログ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
