メカニカル部品技術窓口
絞り込み条件
未確定：候補が5型番あります。
chemSHERPA・RoHS
ミスミ品のみ対象
- chemSHERPA
- 回答不可（調査不可/特定物質あり）
- chemSHERPA
取付け高さ H(mm)
~mm- 71
- 82
- 102
- 123
許容荷重【範囲選択】(daN)
車輪径 D(φ)
~mm- 40
- 52
- 62
- 75
ねじ径
- M8
- M12
- M12
- M16
許容荷重(daN)
~mm- 50
- 250
- 500
- 750
- 1000
車輪幅 B(mm)
~mm- 18.5
- 23.5
- 27
- 29
ねじ長 ℓ(mm)
~mm- 17.5
- 21.5
- 23
タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
- 9日以内
MISUMI economy
【エコノミーシリーズ】 レベリングキャスタ ねじ込み式
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,150円～3,400円
- 税込単価
- 1,265円～3,740円
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...
詳細情報を確認する- キャスタタイプ
- ねじ込み式 / アジャスター付
- 金具材質
- アルミ合金
- 車輪材質
- 強化ナイロン
- ストッパ
- なし
ご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 追加工、特注などには対応しておりません。
未確定：候補が5型番あります。
外形図・規格表
外形図
C－FMS
（ねじ込み式） X矢視
[ ! ]本商品はRoHS保証外です。ご注意ください。（ねじ込み式） X矢視
[ ! ]本製品はねじ込み式自在タイプです。
[ ! ]内部の黄色いナットを回し、パッドの高さを調整ください。
規格表
| 注文例 | 型式（Type·規格） | － | 車輪材質 |
| C-FMS40 | － | N |
| Type | ブラケット | [ M ] 車輪材質 | ベアリング | ||
| [ M ] 材質 | [ S ] 表面処理 | 施回部 | 車輪部 | ||
| C-FMS | アルミ合金 | 焼付塗装 | ナイロン（黒） | あり | 無し |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | 車輪材質 | D | H | M | ℓ | ℓ1 | E | r | b | B | 調整量 (mm) | 許容荷重 (daN) | 質量 (g) | ￥基準単価 | |
| Type | 規格 | ||||||||||||||
| C－FMS | 40 | N (ナイロン) | 40 | 71 | M8 | 23 | 6.4 | 30.5 | 50.5 | 39 | 18.5 | 7 | 50 | 350 | 1,150 |
| 60 | 52 | 82 | M12 | 21.5 | 8 | 38 | 64 | 57 | 23.5 | 9 | 250 | 670 | 1,380 | ||
| 80 | 62 | 102 | M12 | 21.5 | 8 | 46 | 77 | 64.5 | 27 | 14 | 500 | 1055 | 2,350 | ||
| 100 | 75 | 123 | M16 | 17.5 | 12.5 | 57 | 94 | 72 | 29 | 14 | 750 | 1550 | 3,290 | ||
| 120 | 75 | 123 | M16 | 17.5 | 12.5 | 57 | 94 | 72 | 29 | 14 | 1000 | 1580 | 3,400 | ||
[ ! ]頭部のねじとナットは商品到着後に組み立てていただく必要があります。
[ ! ]本商品はRoHS保証外です。ご注意ください。
選定サポート情報
1.荷重考え方
2.自在・固定
積載荷重の最大値を計算し、それに見合った許容荷重のキャスタをお選びください。
なお、1個当たりの許容荷重は、偏荷重や多少の衝撃を考慮し、下記のような計算式で考えるのが一般的です。
なお、1個当たりの許容荷重は、偏荷重や多少の衝撃を考慮し、下記のような計算式で考えるのが一般的です。
| 1個当たりの許容荷重 | ＝ | 積載荷重の最大値 | |
| 4個×0.8（4個使用の場合） |
2.自在・固定
自在車は旋回するため、走行方向の変更が必要な場合は自在車を選択します。
固定車は旋回機能はありませんが、直進性に優れます。
3.ストッパの有無固定車は旋回機能はありませんが、直進性に優れます。
ストッパーには、車輪の回転を止めるストッパと、旋回を止めるストッパ（旋回ロックタイプ）があります。
車輪の回転と旋回を同時に止めたい場合はダブルロックタイプを選択ください。本商品のストッパはダブルロックタイプです。
4.材質性質車輪の回転と旋回を同時に止めたい場合はダブルロックタイプを選択ください。本商品のストッパはダブルロックタイプです。
使用例
レベリングキャスタ 使用例
関連商品
型番リスト
表示件数
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 追加工、特注などには対応しておりません。

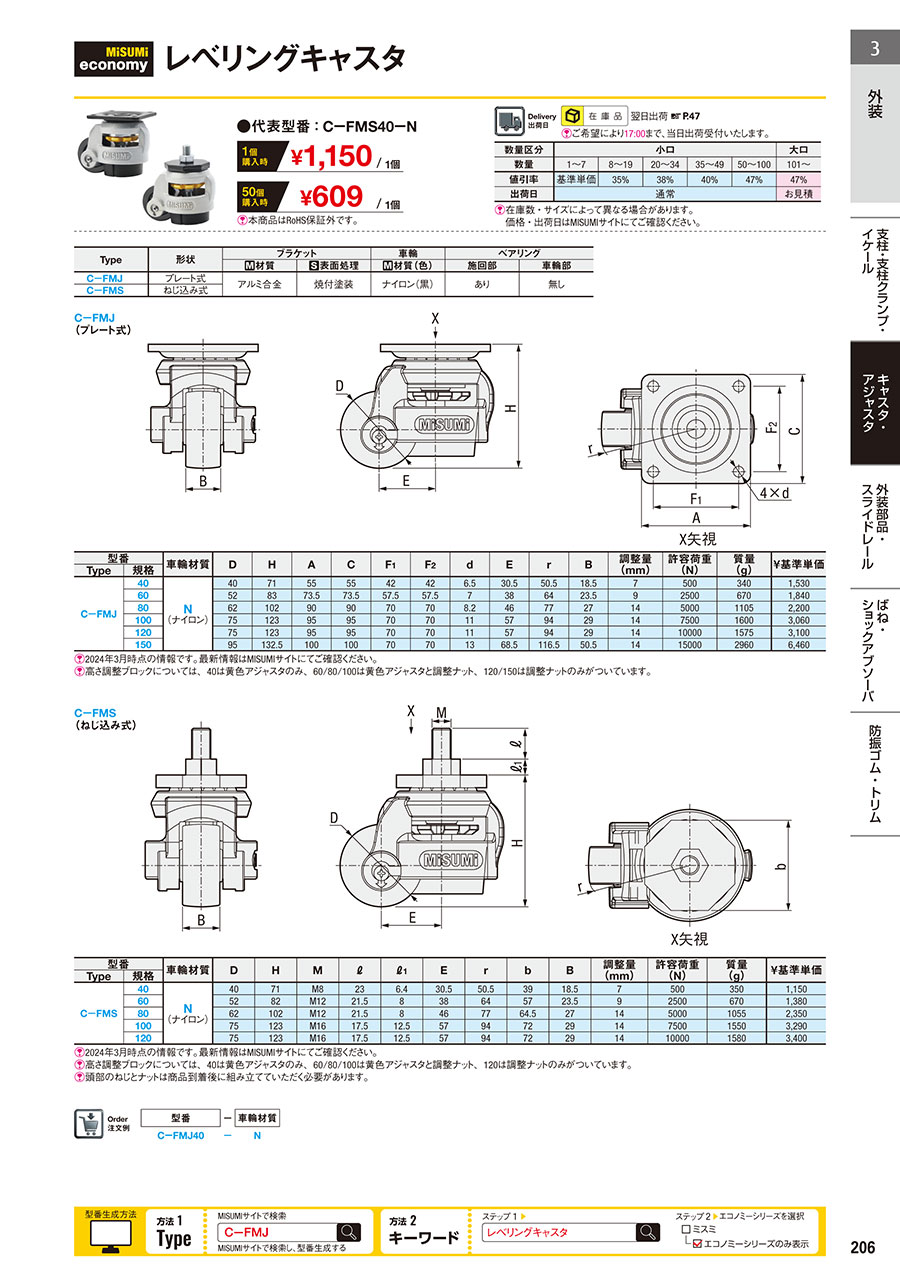

カタログ
【エコノミーシリーズ】 レベリングキャスタ ねじ込み式のレビュー
棚やデスクのキャスターとして利用
5
5.02025/03/04
簡単にレベルを調整することが可能で安定感もあり重宝しています。滑り止めも十分機能しており、大きな地震があった時も大きく揺...もっと読む
0人が参考にしています。
