【エコノミーシリーズ】 RoHS対応 スプリングプランジャ
- 特性・用途
- 耐食性・耐薬品 / 耐熱性
- ピン材質
- ステンレス
- 本体材質
- ステンレス
- 本体詳細材質
- SUS303
- 先端詳細材質
- SUS304
ご注意
- 24年11月29日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が8型番あります。

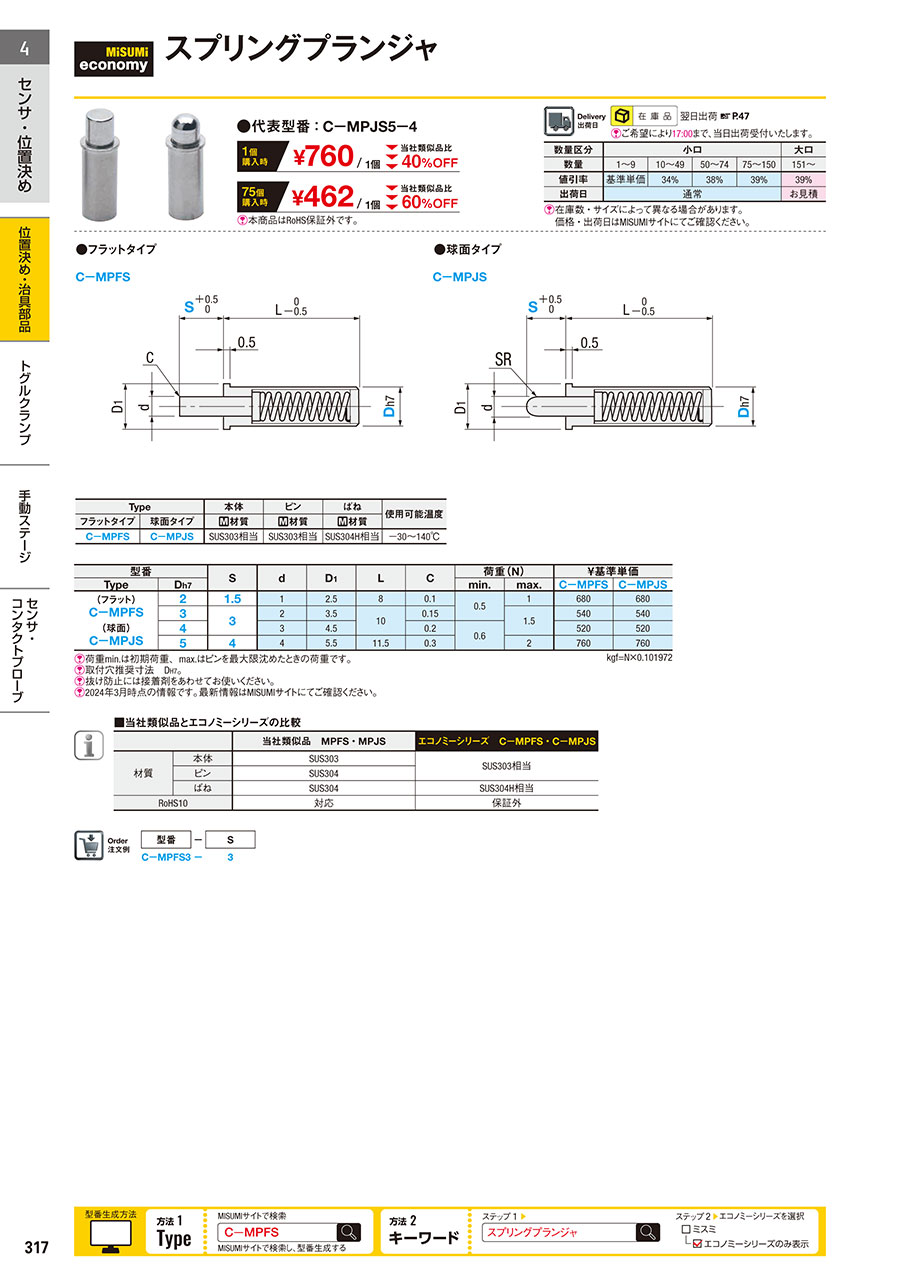

外形図・規格表
外形図
●フラットタイプ
C－MPFS
C－MPFS
●球面タイプ
C－MPJS
C－MPJS
規格表
| 注文例 | 型番 | - | S | |
| C-MPFS3 | - | 3 |
| Type | 本体 | ピン | ばね | 使用可能温度 | |
| フラットタイプ | 球面タイプ | [ M ]材質 | [ M ]材質 | [ M ]材質 | |
| C－MPFS | C－MPJS | SUS303相当 | SUS303相当 | SUS304H相当 | －30～140℃ |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | S | d | D1 | L | C | 荷重(N) | ￥基準単価 | |||
| Type | Dh7 | min. | max. | C－MPFS | C－MPJS | |||||
| (フラット) C－MPFS (球面) C－MPJS | 2 | 1.5 | 1 | 2.5 | 8 | 0.1 | 0.5 | 1 | 680 | 680 |
| 3 | 3 | 2 | 3.5 | 10 | 0.15 | 1.5 | 540 | 540 | ||
| 4 | 3 | 4.5 | 0.2 | 0.6 | 520 | 520 | ||||
| 5 | 4 | 4 | 5.5 | 11.5 | 0.3 | 2 | 760 | 760 | ||
| kgf=N×0.101972 | ||||||||||
[ ! ]取付穴推奨寸法 DH7。
[ ! ]抜け防止には接着剤をあわせてお使いください。
製品比較情報
■当社類似品とエコノミーシリーズの比較
| 当社類似品 MPFS・MPJS | エコノミーシリーズ C－MPFS・C－MPJS | ||
| 材質 | 本体 | SUS303 | SUS303相当 |
| ピン | SUS304 | ||
| ばね | SUS304 | SUS304H相当 | |
| RoHS10 | 対応 | 対応 | |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
高品質の代替品
|
|---|
1,020円 ( 1,122円 ) | 在庫品1日目当日出荷可能 |
|
820円 ( 902円 ) | 在庫品1日目当日出荷可能 |
|
780円 ( 858円 ) | 在庫品1日目当日出荷可能 |
|
760円 ( 836円 ) | 在庫品1日目当日出荷可能 |
|
1,020円 ( 1,122円 ) | 在庫品1日目当日出荷可能 |
|
820円 ( 902円 ) | 在庫品1日目当日出荷可能 |
|
520円 ( 572円 ) | 在庫品1日目当日出荷可能 |
|
760円 ( 836円 ) | 在庫品1日目当日出荷可能 |
