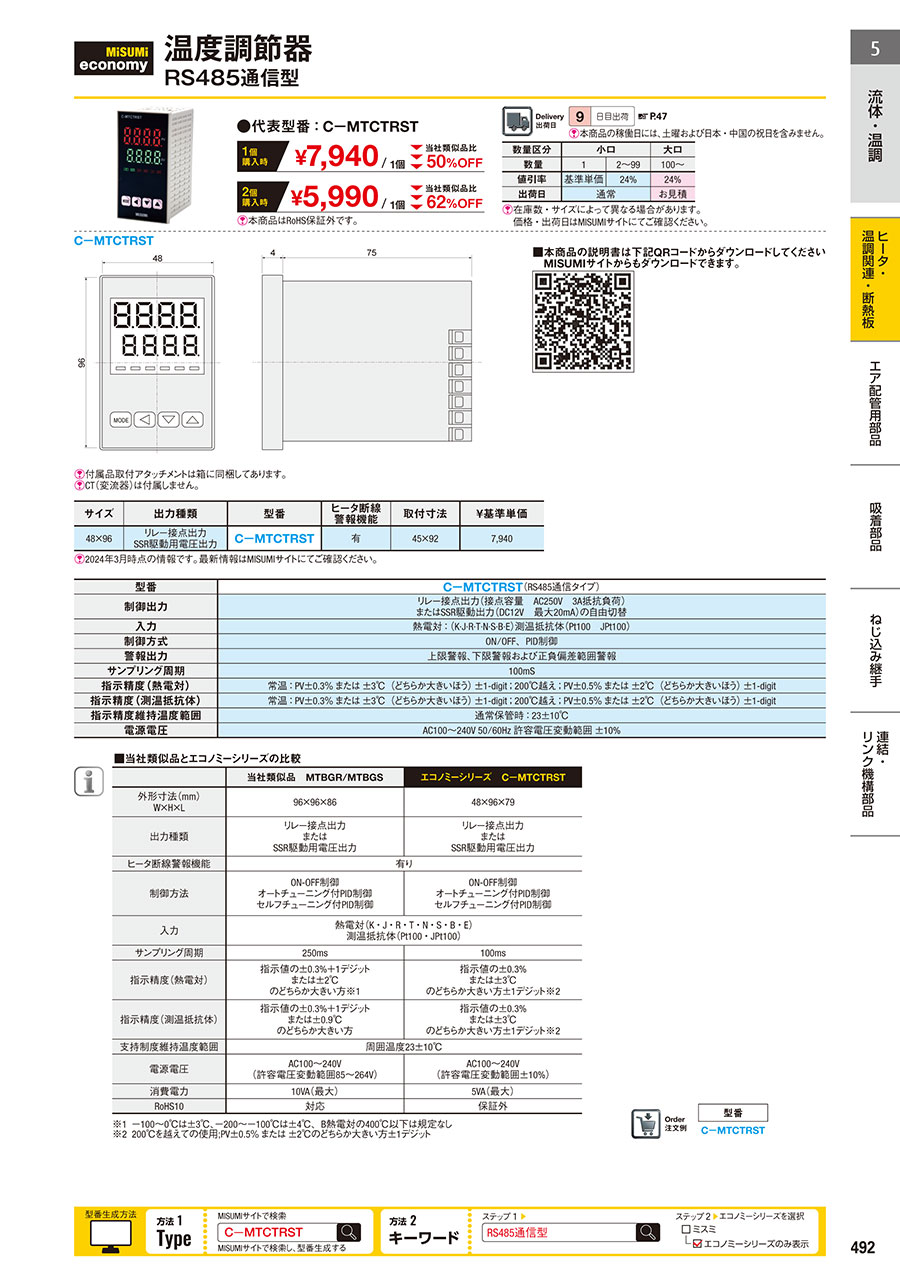

【エコノミーシリーズ】 温度調節器・RS485通信型

[ ! ]付属品取付アタッチメントは箱に同梱してあります。
[ ! ]CT（変流器）は付属しません。
[ ! ] 本商品はRoHS保証外です。ご注意ください。

注文例	型式
	C-MTCTRST

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

サイズ	質量（g）	出力種類	型番	ヒ−タ断線 警報機能	取付寸法	￥基準単価
48×96	211	リレ−接点出力 SSR駆動用電圧出力	C－MTCTRST	なし	45×92	7,940

[ ! ]本商品はRoHS保証外です。ご注意ください。
[ ! ]付属ブラケットを使用し、M2.5で固定できます。

仕様

型番	C－MTCTRST(RS485通信タイプ)
制御出力	リレー接点出力(接点容量　AC250V　3A抵抗負荷) またはSSR駆動出力(DC12V　最大20mA)の自由切替
入力	熱電対：(K·J·R·T·N·S·B)測温抵抗体(Pt100　Cu50)
制御方式	ON/OFF、PID制御
警報出力	上限警報、下限警報および正負偏差範囲警報
サンプリング周期	100mS
指示精度(熱電対)	常温：PV±0.3％ または ±3℃(どちらか大きいほう) ±1-digit； 200℃越え；PV±0.5％ または ±2℃(どちらか大きいほう) ±1-digit
指示精度(測温抵抗体)	常温：PV±0.3％ または ±3℃(どちらか大きいほう) ±1-digit； 200℃越え；PV±0.5％ または ±2℃(どちらか大きいほう) ±1-digit
指示精度維持温度範囲	通常保管時：23±10℃
電源電圧	AC100～240V 50/60Hz 許容電圧変動範囲 ±10%

■エコノミーシリーズと当社類似品の比較

	当社類似品　MTBGR/MTBGS	エコノミーシリーズ　C－MTCTRST
外形寸法(mm) W×H×L	96×96×86	48×96×79
出力種類	リレー接点出力 または SSR駆動用電圧出力	リレー接点出力 または SSR駆動用電圧出力
ヒータ断線警報機能	あり	なし
制御方法	ON-OFF制御 オートチューニング付PID制御 セルフチューニング付PID制御	ON-OFF制御 オートチューニング付PID制御 セルフチューニング付PID制御
入力	熱電対(K・J・R・T・N・S・B・E) 測温抵抗体(Pt100・Cu50)
サンプリング周期	250ms	100ms
指示精度(熱電対)	指示値の±0.3%＋1デジット または±2℃ のどちらか大きい方※1	指示値の±0.3% または±3℃ のどちらか大きい方±1デジット※2
指示精度(測温抵抗体)	指示値の±0.3%＋1デジット または±0.9℃ のどちらか大きい方	指示値の±0.3% または±3℃ のどちらか大きい方±1デジット※2
支持制度維持温度範囲	周囲温度23±10℃
電源電圧	AC100～240V (許容電圧変動範囲85～264V)	AC100～240V (許容電圧変動範囲±10%)
消費電力	10VA(最大)	5VA(最大)
RoHS10	対応	保証外

※1 －100～0℃は±3℃、－200～－100℃は±4℃、B熱電対の400℃以下は規定なし
※2 200℃を越えての使用;PV±0.5％ または ±2℃のどちらか大きい方±1デジット

■名称・機能

名称			機能
1	PV		現在値、または設定モードのキャラクタを表示
２	SV		設定値、出力値、または設定モード画面の入力値を表示
３	制御／警報 出力ランプ	AT	オートチューニング実行時にATランプが1秒周期で点滅 ※SSR制御出力方式の中で周期/位相制御では操作量3.0%以上で点灯
		AL1/AL2	AL1/AL2警報出力ON時に点灯
４	OUT		制御出力ON時に点灯
５	MODEキー		各種設定時に使用
６	方向キー		数値の時に使用
７	温度単位表示ランプ		現在の温度の単位(℃/℉)を表示

■回路図
リレー接点回路図

SSR回路図

■操作方法
・SSR設定


・オートチューニング設定


[ ! ]セルフチューニングは、オートチューニングと比較し、外乱(※1)の影響を受けやすくチューニング精度が出ない場合もあります。
より良い制御結果を求める場合は、オートチューニングにしてください。
(※1)チューニングを乱す外的要因。　例．チューニング中に水量が少ないので、水を継ぎ足す。

[ ! ]本商品は当社類似品と比較し設定値に対する振動が大きい仕様となります(オーバーシュート抑制機能はございません)。 当社類似品はMTCTR/MTCTS/MTCTRD/MTCTSD/MTBGR/MTBGSをご検討ください。

[ ! ]日本語の説明書は商品に付属しません。WEBからダウンロードしてご確認ください。

■安全上のご注意
・直射日光が当たる場所、周囲温度が著しく上下する場所で使用しないでください。故障の原因になります。
・湿度が高い場所で使用しないでください。故障の原因になります。
・粉塵、鉄粉、油煙がある場所、埃が多い場所で使用しないでください。故障の原因になります。
・爆発性、引火性、腐食性ガスのある場所で使用しないでください。故障、火災の原因になります。
・水や薬品がかかる場所で使用しないでください。故障、火災の原因になります。
・濡れた手で触れないでください。故障、感電の原因になります。
・激しい振動や衝撃の加わる場所で使用しないでください。故障の原因になります。
・外部雑音、誘導障害等の回路に悪影響を与える様な場所で使用しないでください。故障の原因になります。
・配線の際は、電源を切ってください。感電の原因になります。
・通電前に配線確認を行ってください。誤配線は、故障及び火災等の原因になります。
・背面空き端子を中継等の別用途に使用しないでください。故障の原因になります。
・分解及び改造をしないでください。故障の原因になります。
■配線上のご注意
・ 3線式温測抵抗体（RTD）を使用し、延長ケーブルを接続する必要がある場合は、延長ケーブルの材質、ケーブル径、長さなどに注意してください。
　センサ配線と一致しないと、温度偏差が生じることがあります。
・M3端子でAC電源を接続してください。
・干渉を避けるため、入出力の信号線は動力線や高圧線に近づけないでください。

ヒーター・体温調節関連部品の概要
■概要
・エコノミーシリーズは温度調節器の他、カートリッジヒータや温度センサなどもご用意がございます。
■基本構成（例）

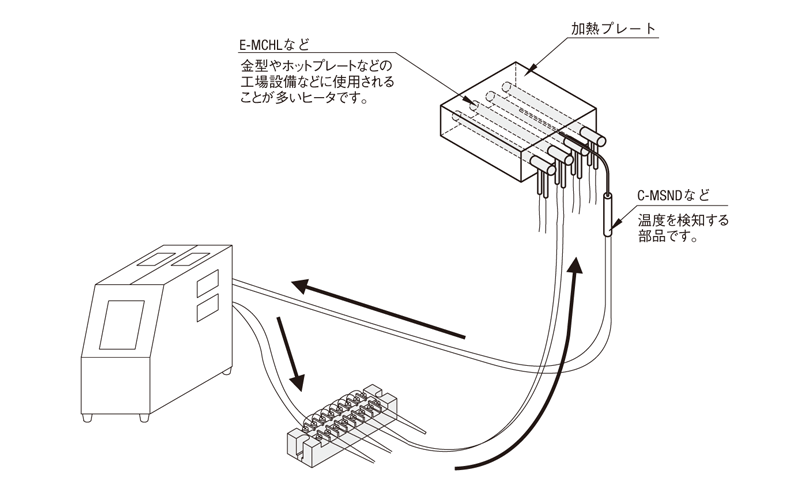

・下図に示すように、ヒータは、温度センサ、温度調節コントローラを組み合わせて使用してください。

[ ! ]エコノミーシリーズでは温度調節コントローラの取扱いはございません。
温度調節器はSSRとユニット化して使用ください。
■使用例
