【エコノミーシリーズ】 温度調節器・標準型
- 通常単価(税別)
- -
- 税込単価
- -
多彩な機能が充実豊富なパラメータ設定が可能！温度調節器の設定方法は【動画でチェック】
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
絞り込み条件に合う代替相当品

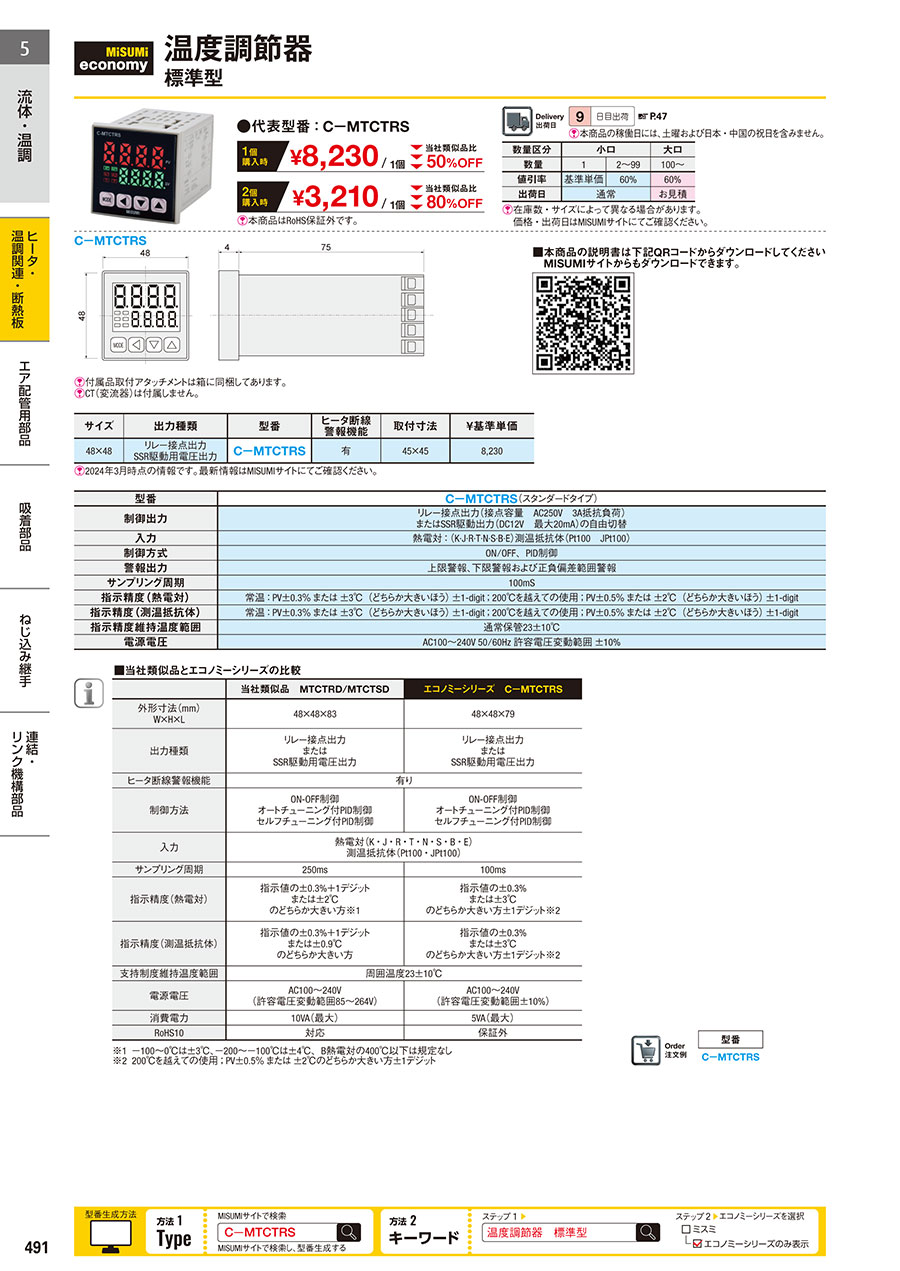

C-MTCTRSの仕様・寸法情報
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。外形図・規格表
[ ! ]付属品取付アタッチメントは箱に同梱してあります。
[ ! ]CT（変流器）は付属しません。
[ ! ] 本商品はRoHS保証外です。ご注意ください。
| 注文例 | 型式 |
| C-MTCTRS |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| サイズ | 質量（g） | 出力種類 | 型番 | ヒ−タ断線 警報機能 | 取付寸法 | ￥基準単価 |
| 48×48 | 143 | リレ−接点出力 SSR駆動用電圧出力 | C－MTCTRS | なし | 45×45 | 8,230 |
仕様
| 型番 | C－MTCTRS(スタンダードタイプ) |
| 制御出力 | リレー接点出力(接点容量 AC250V 3A抵抗負荷) またはSSR駆動出力(DC12V 最大20mA)の自由切替 |
| 入力 | 熱電対：(K·J·R·T·N·S·B·E)測温抵抗体(Pt100 Cu50) |
| 制御方式 | ON/OFF、PID制御 |
| 警報出力 | 上限警報、下限警報および正負偏差範囲警報 |
| サンプリング周期 | 100mS |
| 指示精度(熱電対) | 常温：PV±0.3％ または ±3℃(どちらか大きいほう) ±1-digit； 200℃を越えての使用；PV±0.5％ または ±2℃(どちらか大きいほう) ±1-digit |
| 指示精度(測温抵抗体) | 常温：PV±0.3％ または ±3℃(どちらか大きいほう) ±1-digit； 200℃を越えての使用；PV±0.5％ または ±2℃(どちらか大きいほう) ±1-digit |
| 指示精度維持温度範囲 | 通常保管23±10℃ |
| 電源電圧 | AC100～240V 50/60Hz 許容電圧変動範囲 ±10% |
| 当社類似品 MTCTRD/MTCTSD | エコノミーシリーズ C－MTCTRS | |
| 外形寸法(mm) W×H×L | 48×48×83 | 48×48×79 |
| 出力種類 ■当社類似品とエコノミーシリーズの比較 | リレー接点出力 または SSR駆動用電圧出力 | リレー接点出力 または SSR駆動用電圧出力 |
| ヒータ断線警報機能 | あり | なし |
| 制御方法 | ON-OFF制御 オートチューニング付PID制御 セルフチューニング付PID制御 | ON-OFF制御 オートチューニング付PID制御 セルフチューニング付PID制御 |
| 入力 | 熱電対(K・J・R・T・N・S・B・E) 測温抵抗体(Pt100・Cu50) | |
| サンプリング周期 | 250ms | 100ms |
| 指示精度(熱電対) | 指示値の±0.3%＋1デジット または±2℃ のどちらか大きい方※1 | 指示値の±0.3% または±3℃ のどちらか大きい方±1デジット※2 |
| 指示精度(測温抵抗体) | 指示値の±0.3%＋1デジット または±0.9℃ のどちらか大きい方 | 指示値の±0.3% または±3℃ のどちらか大きい方±1デジット※2 |
| 支持制度維持温度範囲 | 周囲温度23±10℃ | |
| 電源電圧 | AC100～240V (許容電圧変動範囲85～264V) | AC100～240V (許容電圧変動範囲±10%) |
| 消費電力 | 10VA(最大) | 5VA(最大) |
| RoHS10 | 対応 | 保証外 |
※2 200℃を越えての使用；PV±0.5％ または ±2℃のどちらか大きい方±1デジット
| 名称 | 機能 | ||
| 1 | PV | 現在値、または設定モードのキャラクタを表示 | |
| ２ | SV | 設定値、出力値、または設定モード画面の入力値を表示 | |
| ３ | 制御／警報 出力ランプ | AT | オートチューニング実行時にATランプが1秒周期で点滅 ※SSR制御出力方式の中で周期/位相制御では操作量3.0%以上で点灯 |
| AL1/AL2 | AL1/AL2警報出力ON時に点灯 | ||
| ４ | OUT | 制御出力ON時に点灯 | |
| ５ | MODEキー | 各種設定時に使用 | |
| ６ | 方向キー | 数値の時に使用 | |
| ７ | 温度単位表示ランプ | 現在の温度の単位(℃/℉)を表示 | |
■説明書ダウンロード：
本商品の説明書は下記QRコードまたはこちらからダウンロードしてください。
■商品説明動画：
端子配列やよくお問合せいただくパラメータの設定方法を動画にまとめています
※対象型式 C-MTCTR/C-MTCTS
①ディスプレイ画面・キー名称・端子配列
・ディスプレイ/キー（ボタン）説明
・端子配列
・配線図
②よくある条件の設定方法（温度センサ設定・温度設定・ヒータ出力設定）
・温度センサ設定
・温度設定
・ヒーター出力設定（警報動作オプション）
・ヒーター設定（警報温度）
③SSR設定
④初期化設定
リレー接点回路図
■操作方法
・SSR設定
基本画面
設定画面
設定画面
設定画面
SSR設定
※MODEキーを2回押して基本画面に戻る
基本画面
設定画面
オートチューニング設定
基本画面
※設定状態で
回数が異なります
[ ! ]セルフチューニングは、オートチューニングと比較し、外乱(※1)の影響を受けやすくチューニング精度が出ない場合もあります。
より良い制御結果を求める場合は、オートチューニングにしてください。
(※1)チューニングを乱す外的要因。 例．チューニング中に水量が少ないので、水を継ぎ足す。
[ ! ]本商品は当社類似品と比較し設定値に対する振動が大きい仕様となります(オーバーシュート抑制機能はございません)。 当社類似品はMTCTR/MTCTS/MTCTRD/MTCTSD/MTBGR/MTBGSをご検討ください。
基本画面
パラメータP
設定画面
パラメータP
設定画面
パラメータP
設定画面
基本画面

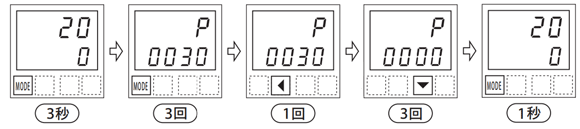

[ ! ]設定パラメータ 「 P = 0 」に設定するとON/OFF制御となります。
この時、IメニューとDメニューは表示されません。
①「MODE」ボタンを3秒間押し続けると、設定パラメータ②設定になります。
②モードボタンを3回短押しパラメータ 「 P 」を選択します。
③◀▼▲キーで 「 0 」 に設定します。
④終了するには、「MODE」ボタンを1 秒間押します。
・直射日光が当たる場所、周囲温度が著しく上下する場所で使用しないでください。故障の原因になります。
・湿度が高い場所で使用しないでください。故障の原因になります。
・粉塵、鉄粉、油煙がある場所、埃が多い場所で使用しないでください。故障の原因になります。
・爆発性、引火性、腐食性ガスのある場所で使用しないでください。故障、火災の原因になります。
・水や薬品がかかる場所で使用しないでください。故障、火災の原因になります。
・濡れた手で触れないでください。故障、感電の原因になります。
・激しい振動や衝撃の加わる場所で使用しないでください。故障の原因になります。
・外部雑音、誘導障害等の回路に悪影響を与える様な場所で使用しないでください。故障の原因になります。
・配線の際は、電源を切ってください。感電の原因になります。
・通電前に配線確認を行ってください。誤配線は、故障及び火災等の原因になります。
・背面空き端子を中継等の別用途に使用しないでください。故障の原因になります。
・分解及び改造をしないでください。故障の原因になります。
■配線上のご注意
・ 3線式温測抵抗体（RTD）を使用し、延長ケーブルを接続する必要がある場合は、延長ケーブルの材質、ケーブル径、長さなどに注意してください。
センサ配線と一致しないと、温度偏差が生じることがあります。
・M3端子でAC電源を接続してください。
・干渉を避けるため、入出力の信号線は動力線や高圧線に近づけないでください。
■概要
・エコノミーシリーズは温度調節器の他、カートリッジヒータや温度センサなどもご用意がございます。
■基本構成（例）
・下図に示すように、ヒータは、温度センサ、温度調節コントローラを組み合わせて使用してください。
[ ! ]エコノミーシリーズでは温度調節コントローラの取扱いはございません。
温度調節器はSSRとユニット化して使用ください。
■使用例
詳細情報
基本情報
多彩な機能が充実豊富なパラメータ設定が可能！温度調節器の設定方法は【動画でチェック】
ご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 本商品は当社類似品と比較し設定値に対する振動が大きい仕様となります(オーバーシュート抑制機能はございません)。 当社類似品はMTCTR/MTCTS/MTCTRD/MTCTSD/MTBGR/MTBGSをご検討ください。
- 日本語の説明書は商品に付属しません。WEBからダウンロードしてご確認ください。
