外形図・規格表

LMSBM

低頭ショルダーボルト高強度ステンレス　めねじタイプ　ー軸径公差 g6 ー:関連画像

材質　高強度ステンレス（SUS304CUN）
強度区分　A2-90（10.9相当）

規格表

型式	−	L
LMSBM4	−	20

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			Ｌ選択											F	M×Pitch (並目)	A	E	B	C	n1 (max.)	d1 (max.)	￥基準単価	￥スライド単価
Type	D g6		Ｌ選択											F	M×Pitch (並目)	A	E	B	C	n1 (max.)	d1 (max.)	1～9本	10～19本	20～49本	50～100本
LMSBM	4	-0.004 -0.012	10	15	20	25								5	2.5×0.45	6.5	2	2.5	1.6	2	4.5	420	380	210	190
	4						30	40						7		6.5					4.5	420	380	210	190
	4.5		10	15	20	25								5		7					5	450	410	230	210
	4.5						30	35	40	50				7		7					5	460	420	240	210
	5			15	20	25								6	3×0.5	8					5.5	460	420	240	210
	5						30	35	40	50				9		8					5.5	470	430	250	220
	5.5			15	20	25								6		9	2.5	3	2.2	2.5	6	490	440	250	220
	5.5						30	35	40	50				9							6	500	450	260	230
	6			15	20	25								8	4×0.7						6.5	490	440	260	230
	6						30	35	40	50				12							6.5	500	450	270	240
	6.5	-0.005 -0.014		15	20	25								8		10	3	4	2.5		7	530	460	290	240
	6.5						30	35	40	50	60			12		10	3	4	2.5		7	540	470	300	250
	8			15										8	5×0.8	13	4	5	3		8.7	640	520	310	290
					20	25								10								640	520	310	290
							30	35	40	50	60	70		15								660	550	320	300
	10				20	25								12	6×1.0	16	5	6	4		10.8	680	570	370	310
							30	35	40					15								710	600	400	350
										50	60	70	80	18								910	770	570	410

追加工

Alterations

Ｌ寸長さ変更

Code

指定方法

LC＝0.1mm 単位

Spec.

L寸法を下記範囲内で変更できます。

D	M	L寸法長さ変更 LC			F
4	2.5	10.1	～	19.9	5
4		20.1	～	39.9	7
4.5		10.1	～	19.9	5
4.5		20.1	～	49.9	7
5	3	15.1	～	19.9	6
5		20.1	～	49.9	9
5.5		15.1	～	19.9	6
5.5		20.1	～	49.9	9
6	4	15.1	～	24.9	8
6		25.1	～	49.9	12
6.5		15.1	～	24.9	8
6.5		25.1	～	59.9	12
8	5	15.1	～	19.9	8
		20.1	～	24.9	10
		25.1	～	69.9	15
10	6	20.1	～	24.9	12
		25.1	～	39.9	15
		40.1	～	79.9	18

¥/1Code

D4～6	350
D6.5～10	450

型番リスト

表示件数

型番

ねじの呼び(M)

長さL

(mm)

ピッチ

(mm)

D部径

(φ)

ねじ部長さ F

(mm)

L寸変更 [LC]

(mm)

RoHS?

最小発注数量

2.5	10	0.45	4	5	-	10	1個
2.5	15	0.45	4	5	-	10	1個
2.5	20	0.45	4	5	-	10	1個
2.5	25	0.45	4	5	-	10	1個
2.5	30	0.45	4	7	-	10	1個
2.5	40	0.45	4	7	-	10	1個
2.5	-	0.45	4	-	10.1 ～ 39.9	10	1個
2.5	10	0.45	4.5	5	-	10	1個
2.5	15	0.45	4.5	5	-	10	1個
2.5	20	0.45	4.5	5	-	10	1個
2.5	25	0.45	4.5	5	-	10	1個
2.5	30	0.45	4.5	7	-	10	1個
2.5	35	0.45	4.5	7	-	10	1個
2.5	40	0.45	4.5	7	-	10	1個
2.5	50	0.45	4.5	7	-	10	1個
2.5	-	0.45	4.5	-	10.1 ～ 49.9	10	1個
3	15	0.5	5	6	-	10	1個
3	20	0.5	5	6	-	10	1個
3	25	0.5	5	6	-	10	1個
3	30	0.5	5	9	-	10	1個
3	35	0.5	5	9	-	10	1個
3	40	0.5	5	9	-	10	1個
3	50	0.5	5	9	-	10	1個
3	-	0.5	5	-	15.1 ～ 49.9	10	1個
3	15	0.5	5.5	6	-	10	1個
3	20	0.5	5.5	6	-	10	1個
3	25	0.5	5.5	6	-	10	1個
3	30	0.5	5.5	9	-	10	1個
3	35	0.5	5.5	9	-	10	1個
3	40	0.5	5.5	9	-	10	1個
3	50	0.5	5.5	9	-	10	1個
3	-	0.5	5.5	-	15.1 ～ 49.9	10	1個
4	15	0.7	6	8	-	10	1個
4	20	0.7	6	8	-	10	1個
4	25	0.7	6	8	-	10	1個
4	30	0.7	6	12	-	10	1個
4	35	0.7	6	12	-	10	1個
4	40	0.7	6	12	-	10	1個
4	50	0.7	6	12	-	10	1個
4	-	0.7	6	-	15.1 ～ 49.9	10	1個
4	15	0.7	6.5	8	-	10	1個
4	20	0.7	6.5	8	-	10	1個
4	25	0.7	6.5	8	-	10	1個
4	30	0.7	6.5	12	-	10	1個
4	35	0.7	6.5	12	-	10	1個
4	40	0.7	6.5	12	-	10	1個
4	50	0.7	6.5	12	-	10	1個
4	60	0.7	6.5	12	-	10	1個
4	-	0.7	6.5	-	15.1 ～ 59.9	10	1個
5	15	0.8	8	8	-	10	1個
5	20	0.8	8	10	-	10	1個
5	25	0.8	8	10	-	10	1個
5	30	0.8	8	15	-	10	1個
5	35	0.8	8	15	-	10	1個
5	40	0.8	8	15	-	10	1個
5	50	0.8	8	15	-	10	1個
5	60	0.8	8	15	-	10	1個
5	70	0.8	8	15	-	10	1個
5	-	0.8	8	-	15.1 ～ 69.9	10	1個
6	20	1	10	12	-	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

462円 ( 508円 )	在庫品1日目当日出荷可能	SL-LMSBM4-10
462円 ( 508円 )	在庫品1日目当日出荷可能	SL-LMSBM4-15
462円 ( 508円 )	在庫品1日目当日出荷可能	SL-LMSBM4-20
462円 ( 508円 )	在庫品1日目当日出荷可能	SL-LMSBM4-25
462円415円 ( 457円 )	在庫品1日目当日出荷可能	SL-LMSBM4-30
462円 ( 508円 )	在庫品1日目当日出荷可能	SL-LMSBM4-40
- ( - )	5日目	SL-LMSBM4
495円 ( 545円 )	在庫品1日目当日出荷可能	SL-LMSBM4.5-10
495円 ( 545円 )	在庫品1日目当日出荷可能	SL-LMSBM4.5-15
495円445円 ( 490円 )	在庫品1日目当日出荷可能	SL-LMSBM4.5-20
495円445円 ( 490円 )	在庫品1日目当日出荷可能	SL-LMSBM4.5-25
506円 ( 557円 )	在庫品1日目当日出荷可能	SL-LMSBM4.5-30
506円 ( 557円 )	在庫品1日目当日出荷可能	SL-LMSBM4.5-35
506円 ( 557円 )	在庫品1日目当日出荷可能	SL-LMSBM4.5-40
506円 ( 557円 )	在庫品1日目当日出荷可能	SL-LMSBM4.5-50
- ( - )	5日目	SL-LMSBM4.5
506円 ( 557円 )	在庫品1日目当日出荷可能	SL-LMSBM5-15
506円 ( 557円 )	在庫品1日目当日出荷可能	SL-LMSBM5-20
506円 ( 557円 )	在庫品1日目当日出荷可能	SL-LMSBM5-25
517円 ( 569円 )	在庫品1日目当日出荷可能	SL-LMSBM5-30
517円 ( 569円 )	在庫品1日目当日出荷可能	SL-LMSBM5-35
517円 ( 569円 )	在庫品1日目当日出荷可能	SL-LMSBM5-40
517円 ( 569円 )	在庫品1日目当日出荷可能	SL-LMSBM5-50
- ( - )	5日目	SL-LMSBM5
539円 ( 593円 )	在庫品1日目当日出荷可能	SL-LMSBM5.5-15
539円 ( 593円 )	在庫品1日目当日出荷可能	SL-LMSBM5.5-20
539円 ( 593円 )	在庫品1日目当日出荷可能	SL-LMSBM5.5-25
550円495円 ( 545円 )	在庫品1日目当日出荷可能	SL-LMSBM5.5-30
550円495円 ( 545円 )	在庫品1日目当日出荷可能	SL-LMSBM5.5-35
550円495円 ( 545円 )	在庫品1日目当日出荷可能	SL-LMSBM5.5-40
550円 ( 605円 )	在庫品1日目当日出荷可能	SL-LMSBM5.5-50
- ( - )	5日目	SL-LMSBM5.5
539円 ( 593円 )	在庫品1日目当日出荷可能	SL-LMSBM6-15
539円 ( 593円 )	在庫品1日目当日出荷可能	SL-LMSBM6-20
539円 ( 593円 )	在庫品1日目当日出荷可能	SL-LMSBM6-25
550円 ( 605円 )	在庫品1日目当日出荷可能	SL-LMSBM6-30
550円 ( 605円 )	在庫品1日目当日出荷可能	SL-LMSBM6-35
550円 ( 605円 )	在庫品1日目当日出荷可能	SL-LMSBM6-40
550円 ( 605円 )	在庫品1日目当日出荷可能	SL-LMSBM6-50
- ( - )	5日目	SL-LMSBM6
583円 ( 641円 )	在庫品1日目当日出荷可能	SL-LMSBM6.5-15
583円 ( 641円 )	在庫品1日目当日出荷可能	SL-LMSBM6.5-20
583円 ( 641円 )	在庫品1日目当日出荷可能	SL-LMSBM6.5-25
594円 ( 653円 )	在庫品1日目当日出荷可能	SL-LMSBM6.5-30
594円534円 ( 587円 )	在庫品1日目当日出荷可能	SL-LMSBM6.5-35
594円534円 ( 587円 )	在庫品1日目当日出荷可能	SL-LMSBM6.5-40
594円 ( 653円 )	在庫品1日目当日出荷可能	SL-LMSBM6.5-50
594円 ( 653円 )	在庫品1日目当日出荷可能	SL-LMSBM6.5-60
- ( - )	5日目	SL-LMSBM6.5
704円 ( 774円 )	在庫品1日目当日出荷可能	SL-LMSBM8-15
704円 ( 774円 )	在庫品1日目当日出荷可能	SL-LMSBM8-20
704円 ( 774円 )	在庫品1日目当日出荷可能	SL-LMSBM8-25
726円 ( 799円 )	在庫品1日目当日出荷可能	SL-LMSBM8-30
726円 ( 799円 )	在庫品1日目当日出荷可能	SL-LMSBM8-35
726円 ( 799円 )	在庫品1日目当日出荷可能	SL-LMSBM8-40
726円 ( 799円 )	在庫品1日目当日出荷可能	SL-LMSBM8-50
726円 ( 799円 )	在庫品1日目当日出荷可能	SL-LMSBM8-60
726円 ( 799円 )	在庫品1日目当日出荷可能	SL-LMSBM8-70
- ( - )	5日目	SL-LMSBM8
748円 ( 823円 )	在庫品1日目当日出荷可能	SL-LMSBM10-20

基本情報
納期・価格
概要・仕様

基本情報

ステンレス材でSCM435と同等の強度をもつ低頭ショルダーボルトです。追加工でL寸長さフリー指定可能です！
強度ステンレス　おねじタイプは【こちら】をクリック。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口	大口
数　量	1～100	101～300	301～
値引率	価格表	55%	お見積り
出荷日	通常	＋7日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

概要・仕様

仕様・概要

■高強度ステンレスの特徴
　・JIS B1054 A2に適合したオーステナイト系ステンレスです。
　・強度区分A2-90、SCM435と同等の強度があります。
　・SUS316とほぼ同等の応力腐食割れ性透磁率です。
　・非熱処理材のため時効割れ、遅れ破壊の懸念がありません。

■頭部　強度比較
（標準：ストリッパボルト　低頭：低頭ショルダーボルト）

頭部破断荷重　引っ張り(kN)
材質		SCM435		SUS304相当		高強度ステンレス
タイプ		標準	低頭	標準	低頭	低頭
D	Ｍ並目	MSB	LMSB	SMSB	LSMSB	LMSBM
4	M2.5	10.8	9.6	8.1	7.1	10.0
4.5	M3	13.5	12.5	8.9	8.7	12.8
5	M3	17.9	16.8	12.2	11.9	17.1
5.5	M4	27.1	21.2	13.4	12.1	21.2
6	M4	32.7	26.2	16.1	15.7	27.0
6.5	M5	33.2	27.2	19.0	18.7	29.5
8	M6	45.8	44.1	31.0	30.2	44.6
10	M8	90.5	70.4	48.2	46.0	72.8

※データは参考値です。使用条件により異なる場合があります。

カタログ

商品TOP

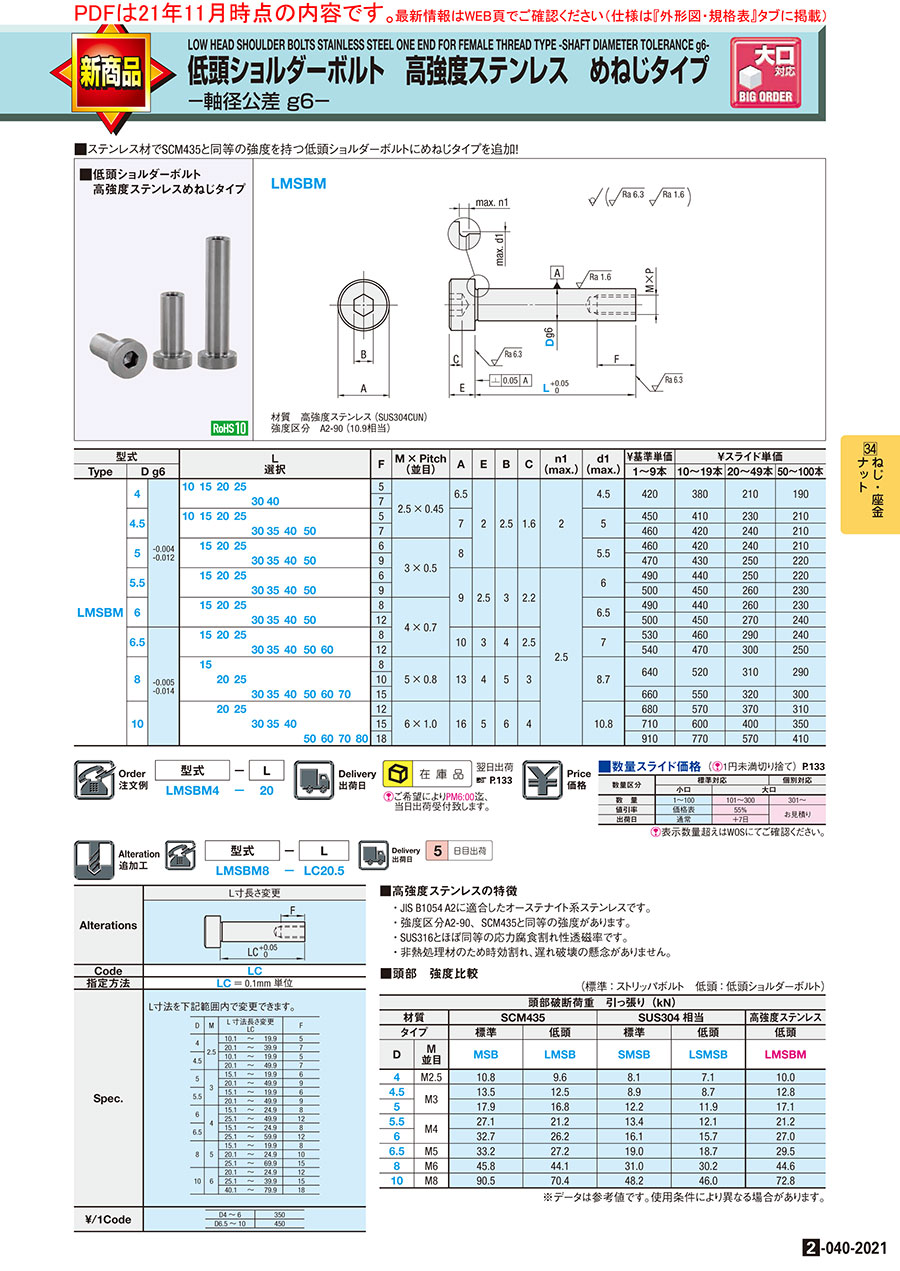

カタログ (見開き版)
