ハイトルクタイミングプーリ P3Mタイプ

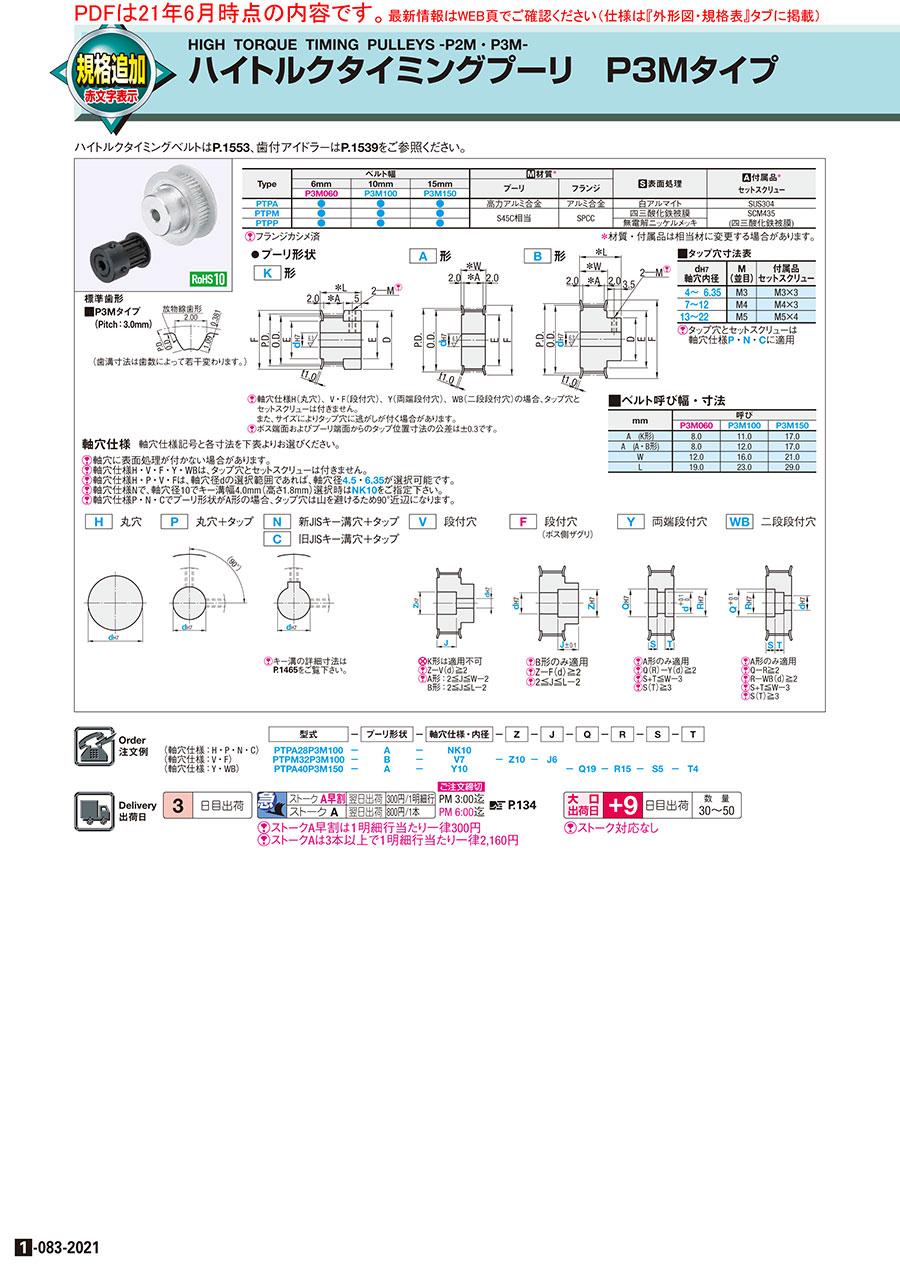

カタログ |P.1-083-2021

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応タイミングプーリ S3M 固定寸法タイプ

4.3

通常価格(税別)： 570円 (税込価格：627円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ハイトルクタイミングプーリ S3Mタイプ

4.5

通常出荷日：2 日目～

規格拡張のご案内ステンレス材質が選択出来るようになりました。アルミ材質の黒アル...

詳細情報を確認する

特性・用途
該当なし
種類
タイミングプーリ
バックラッシレスタイプ
非該当
ベルト種類
P3M
タイミングプーリ/アイドラー
プーリ
材質証明書
対象外

ご注意

歯面にタップ穴がついたタイミングプーリをご選定中のお客さまへ。お客さまにご選択いただく軸穴径によっては、付属品セットスクリューが飛び出し、ベルトと干渉する場合がございます。3DプレビューやCAD上でセットスクリューがプーリ歯底面より飛び出すか否かご確認ください。飛び出してしまう場合、追加工SLH「セットスクリュー長さ変更」やB形状への変更をご検討ください。何卒ご確認の上、ご選定のほどよろしくお願いいたします。
フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が9,410型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

■P3Mタイプ

標準歯形

●プーリ形状

K形

A形

B形

[ ! ]

歯溝寸法は歯数によって若干変わります。(Pitch：3.0mm)

■ベルト呼び幅・寸法

mm	呼び
mm	P3M060	P3M100	P3M150
A　(K形)	8.0	11.0	17.0
A　(A・B形)	8.0	12.0	17.0
W	12.0	16.0	21.0
L	19.0	23.0	29.0

■タップ穴寸法表

d_H7 軸穴内径	M (並目)	付属品セットスクリュー
4〜 6.35	M3	M3×3
7〜12	M4	M4×3
13〜22	M5	M5×4

[ ! ]タップ穴とセットスクリューは軸穴仕様P・N・Cに適用

[ ! ]軸穴仕様H(丸穴)、V・F(段付穴)、Y(両端段付穴)、WB(二段段付穴)の場合、タップ穴とセットスクリューは付きません。
また、サイズによりタップ穴に逃がしが付く場合があります。

[ ! ]輸送中の揺れによりセットスクリューが本体から外れている場合がございます。
[ ! ]ボス端面およびプーリ端面からのタップ位置寸法の公差は±0.3です。
[ ! ]歯部とＦ寸を除く指示無き寸法公差はJISB0405m級に準じる。

軸穴仕様　　軸穴仕様記号と各寸法を下表よりお選びください。
[ ! ]軸穴に表面処理が付かない場合があります。
[ ! ]軸穴仕様H・P・V・Fは、軸穴径dの選択範囲であれば、軸穴径4.5・6.35が選択可能です。
[ ! ]軸穴仕様Nで、軸穴径10でキー溝幅4.0mm(高さ1.8mm)選択時はNK10をご指定下さい。
[ ! ]穴仕様P・N・Cでプーリ形状がA形の場合、タップ穴は山を避けるため90°近辺になります。

H 丸穴	P 丸穴＋タップ	N 新JISキー溝穴＋タップ C 旧JISキー溝穴＋タップ
		[ ! ]キー溝の詳細寸法はこちらをご覧下さい。

V 段付穴	F 段付穴(ボス側ザグリ)	Y 両端段付穴	WB 二段段付穴

[ NG ]K形は適用不可 [ ! ]Z－V(d)≧2 [ ! ]A形：2≦J≦W－2 B形：2≦J≦L－2	[ ! ]B形のみ適用 [ ! ]Z－F(d)≧2 [ ! ]2≦J≦L－2	[ ! ]A形のみ適用 [ ! ]Q(R)－Y(d)≧2 [ ! ]S＋T≦W－3 [ ! ]S(T)≧3	[ ! ]A形のみ適用 [ ! ]Q－R≧2 [ ! ]R－WB(d)≧2 [ ! ]S＋T≦W－3 [ ! ]S(T)≧3

Type	ベルト幅			[ M ]材質		[ S ]表面処理	[ A ]付属品セットスクリュー
	6mm	10mm	15mm	プーリ	フランジ
	P3M060	P3M100	P3M150	プーリ	フランジ
PTPA	●	●	●	高力アルミ合金	アルミ合金	白アルマイト	SUS304
PTPB	●	●	●			黒アルマイト
PTPK	●	●	●			硬質アルマイト
PTPN	●	●	●			無電解ニッケルメッキ
PTPM	●	●	●	S45C相当	SPCC	四三酸化鉄皮膜	SCM435 (四三酸化鉄皮膜)
PTPP	●	●	●	S45C相当	SPCC	無電解ニッケルメッキ	SCM435 (四三酸化鉄皮膜)
PTPS	●	●	●	SUS304	SUS304	−	SUS304

[ ! ]フランジカシメ済

規格表

型式

−

プーリ形状

−

軸穴仕様・内径

−

(軸穴仕様：H・P・N・C)
(軸穴仕様：V・F)
(軸穴仕様：Y・WB)

PTPA28P3M100
PTPM32P3M100
PTPA40P3M150

−
−
−

A
B
A

−
−
−

NK10
V7
Y10

−

Z10

−

Q19

−

R15

−

型式			プーリ形状	プーリ形状						P.D.	O.D	D	F	E
Type	歯数	種類呼び幅		A			B・K
				軸穴仕様 (～)1mm単位指定(・)選択
				H(d) 丸穴 V(d)・Y(d)・WB(d) Z・Q・R 段付穴	P(d) 丸穴＋タップ	N(d)・C(d) キー溝＋タップ	H(d) 丸穴 V(d)・F(d)・Z 段付穴	P(d) 丸穴＋タップ	N(d)・C(d) キー溝＋タップ
アルミ PTPA PTPB PTPK PTPN 鉄 PTPM PTPP ステンレス PTPS	10	P3M060 P3M100 P3M150	A K	3	−	−	−	4	−	9.55	8.79	12	12	6
	11									10.50	9.74
	12			4				4・5		11.46	10.70	15	14	8
	13									12.41	11.65
	14			4〜6	4			4～6.35		13.37	12.61	17	16	10
	15									14.32	13.56
	16									15.28	14.52
	17									16.23	15.47	18	18	11
	18			4〜10	4〜8					17.19	16.43	21	22	14
	19									18.14	17.38
	20			4〜12	4〜10					19.10	18.34	25	25	16
	21		A B	4～12	4～10		4～8	4～8		20.05	19.29	12
	22			5〜14	5〜10	8	5～8	5～8		21.01	20.25		28	18
	23									21.96	21.20
	24						5～10	5～9		22.92	22.16	14
	25			5〜16						23.87	23.11		30	20
	26			6〜16	6〜10		6～12	6～10	8	24.83	24.07	16
	27									25.78	25.02
	28			6〜19	6〜13	8・10	6～14	6～12	8・10	26.74	25.98	18	32	23
	29									27.69	26.93
	30			6〜21	6〜15	8～13				28.65	27.89		35	25
	31									29.60	28.84
	32									30.56	29.80
	33									31.51	30.75
	34			6～24	6～18	8～15	6～20	6～16	8～15	32.47	31.71	24	40	28
	35									33.42	32.66
	36									34.38	33.62
	37									35.33	34.57
	38			6～28	6～22	8～20	6～23	6～18	8～16	36.29	35.53	26	44	32
	39									37.24	36.48
	40									38.20	37.44
[ NG ]軸穴仕様Nの場合、軸穴径9は製作できません。 [ NG ]軸穴仕様Cの場合、軸穴径8・11・13・14・17は製作できません。 [ ! ]軸穴仕様H・P・Vの場合、選択範囲内であれば軸穴径4.5・6.35が選択可能です。 [ ! ]軸穴仕様Nの場合、選択範囲内であれば、NK10が選択可能です。

追加工

型式	−	プーリ形状	−	軸穴仕様・穴径	−	Z	−	J	−	(KC120…etc.)
PTPA40P3M100	−	B	−	N10					−	NFC

Alterations	止めねじ角度変更	フランジカシメなし	フランジカシメ片側のみ	フランジカット	ボスカット
Code	KC120	NFC	RFC・LFC	FC	BC
Spec.	止めねじ角度を120°に変更します。 [ ! ]A形プーリの場合は山を避けるため120°近辺になります。	(フランジ2枚付属) 指定方法 NFC	(フランジ1枚付属) 指定方法 RFC 適用条件 [ NG ]K型は適用不可	フランジ外径を0.5mm単位でカット指定方法 FC17 適用条件 [ ! ]FC≧(O. D.)＋1 [ ! ]FC≦F−2 [ ! ]フランジ外周は表面処理されません。	ボスの長さを0.5mm単位でカット指定方法 BC6.5 適用条件 [ ! ]軸穴仕様H・V・F： 3≦BC＜L－W [ ! ]軸穴仕様P・N・C： M＋3≦BC＜L−W [ NG ]K・A形は適用不可
￥/1Code	無料	無料	無料	300	500

Alterations	側面穴追加工　[ ! ]軸穴仕様により、条件が異なります。>>p.1466
Alterations	側面タップ穴	側面通し穴	側面ザグリ穴
Code	QTC・QFC	KTC・KFC	ZTC・ZFC
Spec.	ボス側の側面にタップ穴を追加工します。指定方法 QTC28−M4 Q□C選択側面穴位置(P.C.D寸法)を0.5mm単位で指定 M選択 M3,M4,M5 適用条件 [ NG ]K形は適用不可 [ ! ]肉厚条件　最低2mm A形：d＋M＋4≦Q□C≦E−(M＋4) 軸穴仕様Vの場合 Z＋M＋4≦Q□C≦E−(M＋4) B形：d＋M＋4≦Q□C≦D−(M＋4) 軸穴仕様Vの場合 Z＋M＋4≦Q□C≦D−(M＋4) [ ! ]軸穴仕様がP・N・Cを指定している場合 QTC：KC120を同時に指定 QFC：KC120は同時に適用不可 QSC：適用不可 [ NG ]軸穴仕様がF・Y・WBの場合、適用不可 (4ヵ所) (3ヵ所)	ボス側の側面にキリ穴を追加工します。指定方法 KTC28−K4.5 K□C選択側面穴位置(P.C.D寸法)を0.5mm単位で指定 K指定 K4.0～11.0(0.5mm単位指定) 適用条件 [ NG ]K形は適用不可 [ ! ]肉厚条件　最低2mm A形：d＋K＋4≦K□C≦E−(K＋4) 軸穴仕様Vの場合 Z＋K＋4≦K□C≦E−(K＋4) B形：d＋K＋4≦K□C≦D−(K＋4) 軸穴仕様Vの場合 Z＋K＋4≦K□C≦D−(K＋4) [ ! ]軸穴仕様がP・N・Cを指定している場合 KTC：KC120を同時に指定 KFC：KC120は同時に適用不可 KSC：適用不可 [ NG ]軸穴仕様がF・Y・WBの場合、適用不可 (4ヵ所) (3ヵ所)	ボス側の側面にザグリ穴を追加工します。指定方法 ZTC28−ZM4 Z□C選択側面穴位置(P.C.D寸法)を0.5mm単位で指定 ZM選択 ZM3,ZM4,ZM5 適用条件 [ NG ]K形は適用不可 [ ! ]肉厚条件　最低2mm A形：d＋d2＋4≦Z□C≦E−(d2＋4) 軸穴仕様Vの場合 Z＋d2＋4≦Z□C≦E−(d2＋4) B形：d＋d2＋4≦Z□C≦D−(d2＋4) 軸穴仕様Vの場合 Z＋d2＋4≦Z□C≦D−(d2＋4) [ ! ]軸穴仕様がP・N・Cを指定している場合 ZTC：KC120を同時に指定 ZFC：KC120は同時に適用不可 ZSC：適用不可 [ NG ]軸穴仕様がF・Y・WBの場合、適用不可 (4ヵ所) (3ヵ所)
Spec.	詳細は追加工概要 >>p.1466
￥/1Code	QTC:400 QFC:500	KTC:500 KFC:600	ZTC・ZFC:700

[ ! ]1-1466はこちらを参照ください。

型番リスト

表示件数

...

157

型番

PTPA12P3M060-K-P[4-5/1]

PTPA13P3M060-A-H4

PTPA13P3M060-K-P4.5

PTPA13P3M060-K-P[4-5/1]

PTPA13P3M100-A-H4

PTPA13P3M100-K-P4.5

PTPA13P3M100-K-P[4-5/1]

PTPA13P3M150-A-H4

PTPA13P3M150-K-P4.5

PTPA13P3M150-K-P[4-5/1]

PTPA14P3M060-A-H4.5

PTPA14P3M060-A-H[4-6/1]

PTPA14P3M060-A-P4

PTPA14P3M060-A-V4

PTPA14P3M060-A-Y4

PTPA14P3M060-K-P[4-6/1]

PTPA14P3M060-K-P[4.5,6.35]

PTPA15P3M060-A-H4.5

PTPA15P3M060-A-H[4-6/1]

PTPA15P3M060-A-P4

PTPA15P3M060-A-V4

PTPA15P3M060-A-Y4

PTPA15P3M060-K-P[4-6/1]

PTPA15P3M060-K-P[4.5,6.35]

PTPA16P3M060-A-H4.5

PTPA16P3M060-A-H[4-6/1]

PTPA16P3M060-A-P4

PTPA16P3M060-A-V4

PTPA16P3M060-A-Y4

PTPA16P3M060-K-P[4-6/1]

PTPA16P3M060-K-P[4.5,6.35]

PTPA17P3M060-A-H4.5

PTPA17P3M060-A-H[4-6/1]

PTPA17P3M060-A-P4

PTPA17P3M060-A-V4

PTPA17P3M060-A-Y4

PTPA17P3M060-K-P[4-6/1]

PTPA17P3M060-K-P[4.5,6.35]

PTPA17P3M100-A-H4.5

PTPA17P3M100-A-H[4-6/1]

PTPA17P3M100-A-P4

PTPA17P3M100-A-V4

PTPA17P3M100-A-Y4

PTPA17P3M100-K-P[4-6/1]

PTPA17P3M100-K-P[4.5,6.35]

PTPA17P3M150-A-H4.5

PTPA17P3M150-A-H[4-6/1]

PTPA17P3M150-A-P4

PTPA17P3M150-A-V4

PTPA17P3M150-A-Y4

使用ベルト幅

(mm)

歯数

(T)

プーリ形状

表面処理

材質

丸穴 (H)[d]

(φ)

丸穴+タップ (P)[d]

(φ)

新JISキー溝穴+タップ (N)[d]

(φ)

旧JISキー溝穴+タップ (C)[d]

(φ)

段付穴 (V)[d]

(φ)

段付穴(ボス側ザグリ) (F)[d]

(φ)

両端段付穴 (Y)[d]

(φ)

二段段付穴 (WB)[d]

(φ)

RoHS?

最小発注数量

6	10	A形	白アルマイト	[アルミニウム] 高力アルミ合金	3	-	-	-	-	-	-	-	10	1個
6	10	K形	白アルマイト	[アルミニウム] 高力アルミ合金	-	4	-	-	-	-	-	-	10	1個
6	11	A形	白アルマイト	[アルミニウム] 高力アルミ合金	3	-	-	-	-	-	-	-	10	1個
6	11	K形	白アルマイト	[アルミニウム] 高力アルミ合金	-	4	-	-	-	-	-	-	10	1個
10	11	A形	白アルマイト	[アルミニウム] 高力アルミ合金	3	-	-	-	-	-	-	-	10	1個
10	11	K形	白アルマイト	[アルミニウム] 高力アルミ合金	-	4	-	-	-	-	-	-	10	1個
15	11	A形	白アルマイト	[アルミニウム] 高力アルミ合金	3	-	-	-	-	-	-	-	10	1個
15	11	K形	白アルマイト	[アルミニウム] 高力アルミ合金	-	4	-	-	-	-	-	-	10	1個
6	12	A形	白アルマイト	[アルミニウム] 高力アルミ合金	4	-	-	-	-	-	-	-	10	1個
6	12	K形	白アルマイト	[アルミニウム] 高力アルミ合金	-	4.5	-	-	-	-	-	-	10	1個
6	12	K形	白アルマイト	[アルミニウム] 高力アルミ合金	-	4 ～ 5	-	-	-	-	-	-	10	1個
6	13	A形	白アルマイト	[アルミニウム] 高力アルミ合金	4	-	-	-	-	-	-	-	10	1個
6	13	K形	白アルマイト	[アルミニウム] 高力アルミ合金	-	4.5	-	-	-	-	-	-	10	1個
6	13	K形	白アルマイト	[アルミニウム] 高力アルミ合金	-	4 ～ 5	-	-	-	-	-	-	10	1個
10	13	A形	白アルマイト	[アルミニウム] 高力アルミ合金	4	-	-	-	-	-	-	-	10	1個
10	13	K形	白アルマイト	[アルミニウム] 高力アルミ合金	-	4.5	-	-	-	-	-	-	10	1個
10	13	K形	白アルマイト	[アルミニウム] 高力アルミ合金	-	4 ～ 5	-	-	-	-	-	-	10	1個
15	13	A形	白アルマイト	[アルミニウム] 高力アルミ合金	4	-	-	-	-	-	-	-	10	1個
15	13	K形	白アルマイト	[アルミニウム] 高力アルミ合金	-	4.5	-	-	-	-	-	-	10	1個
15	13	K形	白アルマイト	[アルミニウム] 高力アルミ合金	-	4 ～ 5	-	-	-	-	-	-	10	1個
6	14	A形	白アルマイト	[アルミニウム] 高力アルミ合金	4.5	-	-	-	-	-	-	-	10	1個
6	14	A形	白アルマイト	[アルミニウム] 高力アルミ合金	4 ～ 6	-	-	-	-	-	-	-	10	1個
6	14	A形	白アルマイト	[アルミニウム] 高力アルミ合金	-	4	-	-	-	-	-	-	10	1個
6	14	A形	白アルマイト	[アルミニウム] 高力アルミ合金	-	-	-	-	4	-	-	-	10	1個
6	14	A形	白アルマイト	[アルミニウム] 高力アルミ合金	-	-	-	-	-	-	4	-	10	1個
6	14	K形	白アルマイト	[アルミニウム] 高力アルミ合金	-	4 ～ 6	-	-	-	-	-	-	10	1個
6	14	K形	白アルマイト	[アルミニウム] 高力アルミ合金	-	4.5 ～ 6.35	-	-	-	-	-	-	10	1個
6	15	A形	白アルマイト	[アルミニウム] 高力アルミ合金	4.5	-	-	-	-	-	-	-	10	1個
6	15	A形	白アルマイト	[アルミニウム] 高力アルミ合金	4 ～ 6	-	-	-	-	-	-	-	10	1個
6	15	A形	白アルマイト	[アルミニウム] 高力アルミ合金	-	4	-	-	-	-	-	-	10	1個
6	15	A形	白アルマイト	[アルミニウム] 高力アルミ合金	-	-	-	-	4	-	-	-	10	1個
6	15	A形	白アルマイト	[アルミニウム] 高力アルミ合金	-	-	-	-	-	-	4	-	10	1個
6	15	K形	白アルマイト	[アルミニウム] 高力アルミ合金	-	4 ～ 6	-	-	-	-	-	-	10	1個
6	15	K形	白アルマイト	[アルミニウム] 高力アルミ合金	-	4.5 ～ 6.35	-	-	-	-	-	-	10	1個
6	16	A形	白アルマイト	[アルミニウム] 高力アルミ合金	4.5	-	-	-	-	-	-	-	10	1個
6	16	A形	白アルマイト	[アルミニウム] 高力アルミ合金	4 ～ 6	-	-	-	-	-	-	-	10	1個
6	16	A形	白アルマイト	[アルミニウム] 高力アルミ合金	-	4	-	-	-	-	-	-	10	1個
6	16	A形	白アルマイト	[アルミニウム] 高力アルミ合金	-	-	-	-	4	-	-	-	10	1個
6	16	A形	白アルマイト	[アルミニウム] 高力アルミ合金	-	-	-	-	-	-	4	-	10	1個
6	16	K形	白アルマイト	[アルミニウム] 高力アルミ合金	-	4 ～ 6	-	-	-	-	-	-	10	1個
6	16	K形	白アルマイト	[アルミニウム] 高力アルミ合金	-	4.5 ～ 6.35	-	-	-	-	-	-	10	1個
6	17	A形	白アルマイト	[アルミニウム] 高力アルミ合金	4.5	-	-	-	-	-	-	-	10	1個
6	17	A形	白アルマイト	[アルミニウム] 高力アルミ合金	4 ～ 6	-	-	-	-	-	-	-	10	1個
6	17	A形	白アルマイト	[アルミニウム] 高力アルミ合金	-	4	-	-	-	-	-	-	10	1個
6	17	A形	白アルマイト	[アルミニウム] 高力アルミ合金	-	-	-	-	4	-	-	-	10	1個
6	17	A形	白アルマイト	[アルミニウム] 高力アルミ合金	-	-	-	-	-	-	4	-	10	1個
6	17	K形	白アルマイト	[アルミニウム] 高力アルミ合金	-	4 ～ 6	-	-	-	-	-	-	10	1個
6	17	K形	白アルマイト	[アルミニウム] 高力アルミ合金	-	4.5 ～ 6.35	-	-	-	-	-	-	10	1個
10	17	A形	白アルマイト	[アルミニウム] 高力アルミ合金	4.5	-	-	-	-	-	-	-	10	1個
10	17	A形	白アルマイト	[アルミニウム] 高力アルミ合金	4 ～ 6	-	-	-	-	-	-	-	10	1個
10	17	A形	白アルマイト	[アルミニウム] 高力アルミ合金	-	4	-	-	-	-	-	-	10	1個
10	17	A形	白アルマイト	[アルミニウム] 高力アルミ合金	-	-	-	-	4	-	-	-	10	1個
10	17	A形	白アルマイト	[アルミニウム] 高力アルミ合金	-	-	-	-	-	-	4	-	10	1個
10	17	K形	白アルマイト	[アルミニウム] 高力アルミ合金	-	4 ～ 6	-	-	-	-	-	-	10	1個
10	17	K形	白アルマイト	[アルミニウム] 高力アルミ合金	-	4.5 ～ 6.35	-	-	-	-	-	-	10	1個
15	17	A形	白アルマイト	[アルミニウム] 高力アルミ合金	4.5	-	-	-	-	-	-	-	10	1個
15	17	A形	白アルマイト	[アルミニウム] 高力アルミ合金	4 ～ 6	-	-	-	-	-	-	-	10	1個
15	17	A形	白アルマイト	[アルミニウム] 高力アルミ合金	-	4	-	-	-	-	-	-	10	1個
15	17	A形	白アルマイト	[アルミニウム] 高力アルミ合金	-	-	-	-	4	-	-	-	10	1個
15	17	A形	白アルマイト	[アルミニウム] 高力アルミ合金	-	-	-	-	-	-	4	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

157

基本情報
納期・価格

基本情報

規格拡張のご案内ステンレス材質が選択出来るようになりました。
アルミ材質の黒アルマイト、硬質アルマイト、無電解ニッケルメッキが選択出来るようになりました。関連商品タイミングベルト P3Mタイプはこちらフランジ付歯付アイドラー　センターベアリングタイプはこちらフランジ付歯付アイドラー　両サイドベアリングタイプはこちら

タイミングベルト・プーリ総合情報はこちらからご覧ください。

ご注意

歯面にタップ穴がついたタイミングプーリをご選定中のお客さまへ。お客さまにご選択いただく軸穴径によっては、付属品セットスクリューが飛び出し、ベルトと干渉する場合がございます。3DプレビューやCAD上でセットスクリューがプーリ歯底面より飛び出すか否かご確認ください。飛び出してしまう場合、追加工SLH「セットスクリュー長さ変更」やB形状への変更をご検討ください。何卒ご確認の上、ご選定のほどよろしくお願いいたします。
フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■価格計算例
①H（丸穴）指定時
例：PTPA28P3M100-B-H10　本体価格：1,720円＝1,720円
②P（タップ穴）指定時
例：PTPA28P3M100-B-P10　本体価格：1,720円＋軸穴加工価格：500円＝2,220円
[ ! ]PTPB・PTPKは係数（×1.1）、PTPNは係数（×1.2）を表中の価格に掛けた金額が本体価格となります。（1円単位切り捨て）
[ ! ]基準単価は、（本体価格＋軸穴加工価格）となります。
[ ! ]H穴仕様は、軸穴加工価格は無料です。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

歯数	￥本体価格																								￥軸穴加工価格(本体価格＋)
	PTPA(×1.0)　PTPB・PTPK(×1.1)　PTPN(×1.2)						PTPM						PTPP						PTPS						PTPA・PTPB・PTPK・PTPN ・PTPM・PTPP			PTPS
	P3M060		P3M100		P3M150		P3M060		P3M100		P3M150		P3M060		P3M100		P3M150		P3M060		P3M100		P3M150		PTPA・PTPB・PTPK・PTPN ・PTPM・PTPP			PTPS
	A形	K・B形	A形	K・B形	A形	K・B形	A形	K・B形	A形	K・B形	A形	K・B形	A形	K・B形	A形	K・B形	A形	K・B形	A形	K・B形	A形	K・B形	A形	K・B形	P穴	N・C・V・F穴	Y・WB穴	P穴	N・C・V・F穴	Y・WB穴
10	1,300	1,350	1,340	1,400	1,590	1,600	1,330	1,390	1,380	1,430	1,620	1,680	1,850	1,890	1,900	1,950	2,140	2,210	2,080	2,160	2,210	2,290	2,540	2,560	370	－	－	460	-	-
11	1,330	1,390	1,380	1,430	1,590	1,600	1,370	1,420	1,410	1,460	1,650	1,710	1,870	1,920	1,930	1,980	2,170	2,240	2,130	2,220	2,210	2,290	2,540	2,560	370	－	－	460	-	-
12	1,330	1,390	1,380	1,430	1,600	1,620	1,370	1,420	1,410	1,460	1,650	1,710	1,870	1,920	1,930	1,980	2,170	2,240	2,130	2,220	2,240	2,320	2,560	2,580	370	－	－	460	-	-
13	1,370	1,420	1,410	1,460	1,600	1,620	1,400	1,450	1,440	1,490	1,670	1,730	1,900	1,950	1,960	2,020	2,190	2,260	2,190	2,270	2,260	2,340	2,560	2,590	370	－	－	460	-	-
14	1,370	1,420	1,410	1,460	1,600	1,620	1,400	1,450	1,440	1,490	1,670	1,730	1,900	1,950	1,960	2,020	2,190	2,260	2,190	2,270	2,290	2,370	2,580	2,610	370	930	970	460	1,160	1,210
15	1,390	1,440	1,430	1,480	1,610	1,630	1,420	1,470	1,460	1,510	1,680	1,740	1,920	1,970	1,980	2,040	2,210	2,270	2,220	2,300	2,300	2,380	2,580	2,610	370	930	970	460	1,160	1,210
16	1,420	1,470	1,460	1,510	1,610	1,630	1,450	1,500	1,490	1,540	1,750	1,820	1,950	2,010	2,020	2,070	2,280	2,340	2,270	2,350	2,340	2,420	2,590	2,620	370	930	1,000	460	1,160	1,250
17	1,430	1,480	1,470	1,520	1,620	1,640	1,470	1,520	1,510	1,560	1,820	1,880	1,970	2,030	2,040	2,090	2,340	2,400	2,290	2,370	2,350	2,430	2,590	2,620	370	930	1,000	460	1,160	1,250
18	1,430	1,480	1,470	1,520	1,620	1,640	1,470	1,520	1,510	1,560	1,820	1,880	1,970	2,030	2,040	2,090	2,340	2,400	2,290	2,370	2,360	2,440	2,610	2,640	370	930	1,000	460	1,160	1,250
19	1,440	1,490	1,480	1,530	1,640	1,660	1,510	1,550	1,550	1,610	1,890	1,950	2,020	2,070	2,080	2,130	2,420	2,480	2,300	2,380	2,370	2,450	2,620	2,660	370	930	1,000	460	1,160	1,250
20	1,440	1,490	1,480	1,530	1,640	1,660	1,510	1,550	1,550	1,610	1,890	1,950	2,020	2,070	2,080	2,130	2,420	2,480	2,300	2,380	2,370	2,450	2,620	2,660	500	930	1,000	630	1,160	1,250
21	1,440	1,490	1,480	1,530	1,640	1,660	1,530	1,600	1,580	1,650	1,900	2,000	2,040	2,110	2,100	2,170	2,430	2,520	2,300	2,380	2,370	2,450	2,620	2,660	500	930	1,000	630	1,160	1,250
22	1,440	1,490	1,480	1,530	1,640	1,660	1,530	1,600	1,580	1,650	1,900	2,000	2,040	2,110	2,100	2,170	2,430	2,520	2,300	2,380	2,370	2,450	2,620	2,660	500	930	1,000	630	1,160	1,250
23	1,480	1,550	1,520	1,610	1,800	1,820	1,530	1,610	1,590	1,660	2,010	2,100	2,050	2,120	2,110	2,180	2,530	2,630	2,370	2,480	2,430	2,580	2,880	2,910	500	930	1,250	630	1,160	1,560
24	1,480	1,550	1,520	1,610	1,800	1,820	1,530	1,610	1,590	1,660	2,010	2,100	2,050	2,120	2,110	2,180	2,530	2,630	2,370	2,480	2,430	2,580	2,880	2,910	500	930	1,250	630	1,160	1,560
25	1,530	1,610	1,580	1,660	1,830	1,860	1,540	1,620	1,600	1,670	2,050	2,150	2,060	2,130	2,120	2,190	2,570	2,680	2,450	2,580	2,530	2,660	2,930	2,980	500	930	1,250	630	1,160	1,560
26	1,540	1,630	1,600	1,680	1,870	1,910	1,550	1,630	1,610	1,680	2,100	2,210	2,070	2,140	2,130	2,210	2,630	2,730	2,460	2,610	2,560	2,690	2,990	3,060	500	930	1,250	630	1,160	1,560
27	1,610	1,670	1,660	1,720	1,940	2,010	1,600	1,670	1,650	1,720	2,170	2,280	2,110	2,180	2,170	2,250	2,700	2,800	2,580	2,670	2,660	2,750	3,100	3,220	500	930	1,250	630	1,160	1,560
28	1,610	1,670	1,660	1,720	1,940	2,010	1,600	1,670	1,650	1,720	2,170	2,280	2,110	2,180	2,170	2,250	2,700	2,800	2,580	2,670	2,660	2,750	3,100	3,220	500	930	1,250	630	1,160	1,560
29	1,630	1,680	1,680	1,730	1,940	2,010	1,620	1,680	1,670	1,730	2,210	2,310	2,130	2,190	2,190	2,260	2,730	2,840	2,610	2,690	2,690	2,770	3,100	3,220	500	930	1,250	630	1,160	1,560
30	1,630	1,680	1,680	1,730	1,940	2,010	1,620	1,680	1,670	1,730	2,210	2,310	2,130	2,190	2,190	2,260	2,730	2,840	2,610	2,690	2,690	2,770	3,100	3,220	500	930	1,250	630	1,160	1,560
31	1,680	1,720	1,730	1,770	1,980	2,070	1,640	1,720	1,690	1,770	2,240	2,340	2,150	2,230	2,220	2,300	2,760	2,870	2,690	2,750	2,770	2,830	3,170	3,310	500	930	1,250	630	1,160	1,560
32	1,680	1,720	1,730	1,770	1,980	2,070	1,640	1,720	1,690	1,770	2,240	2,340	2,150	2,230	2,220	2,300	2,760	2,870	2,690	2,750	2,770	2,830	3,170	3,310	500	930	1,250	630	1,160	1,560
33	1,740	1,830	1,800	1,880	2,190	2,300	1,820	1,860	1,870	1,910	2,420	2,540	2,320	2,360	2,390	2,440	2,940	3,070	2,780	2,930	2,880	3,010	3,500	3,680	500	930	1,250	630	1,160	1,560
34	1,740	1,830	1,800	1,880	2,190	2,300	1,820	1,860	1,870	1,910	2,420	2,540	2,320	2,360	2,390	2,440	2,940	3,070	2,780	2,930	2,880	3,010	3,500	3,680	500	930	1,250	630	1,160	1,560
35	1,740	1,830	1,800	1,880	2,190	2,300	1,820	1,860	1,870	1,910	2,420	2,540	2,320	2,360	2,390	2,440	2,940	3,070	2,780	2,930	2,880	3,010	3,500	3,680	500	930	1,250	630	1,160	1,560
36	1,740	1,830	1,800	1,880	2,190	2,300	1,820	1,860	1,870	1,910	2,420	2,540	2,320	2,360	2,390	2,440	2,940	3,070	2,780	2,930	2,880	3,010	3,500	3,680	500	930	1,250	630	1,160	1,560
37	1,870	1,880	1,930	1,940	2,350	2,480	2,000	2,060	2,060	2,120	2,580	2,750	2,510	2,560	2,580	2,650	3,110	3,280	2,990	3,010	3,090	3,100	3,760	3,970	500	930	1,250	630	1,160	1,560
38	1,870	1,880	1,930	1,940	2,350	2,480	2,000	2,060	2,060	2,120	2,580	2,750	2,510	2,560	2,580	2,650	3,110	3,280	2,990	3,010	3,090	3,100	3,760	3,970	500	930	1,250	630	1,160	1,560
39	1,870	1,880	1,930	1,940	2,350	2,480	2,000	2,060	2,060	2,120	2,580	2,750	2,510	2,560	2,580	2,650	3,110	3,280	2,990	3,010	3,090	3,100	3,760	3,970	500	930	1,250	630	1,160	1,560
40	1,870	1,880	1,930	1,940	2,350	2,480	2,000	2,060	2,060	2,120	2,580	2,750	2,510	2,560	2,580	2,650	3,110	3,280	2,990	3,010	3,090	3,100	3,760	3,970	500	930	1,250	630	1,160	1,560

[ ! ]標準対応大口以上はストーク対応なし。
[ ! ]表示数量超えはWOSにてご確認ください。

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応
数量区分	小口				大口
数　量	1～9	10～12	13～14	15～29	30～50	51～200
値引率	基準単価	5%	10%	18%	30%	50%
出荷日	通常				＋9日	お見積り

[ ! ]標準対応大口以上はストーク対応なし。
[ ! ]表示数量超えはWOSにてご確認ください。

納期

●PTPA・PTPM・PTPP・PTPS

●PTPB・PTPK・PTPN

日目出荷

				ご注文締切
急	ストークA早割	翌日出荷	300円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	800円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律300円
[ ! ]ストークAは3本以上で１明細行当たり一律2,160円

日目出荷

[ NG ]ストーク不可

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ハイトルクタイミングプーリ S5Mタイプ
ベルトタイプ：S5M用のハイトルクタイミングプーリです。
ミスミ
ハイトルクタイミングプーリ S3Mタイプ
ベルトタイプ：S3M用のハイトルクタイミングプーリです。
ミスミ
タイミングプーリ XLタイプ
ベルトタイプ：XL用のハイトルクタイミングプーリです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ハイトルクタイミングプーリ P3Mタイプのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品ハイトルクタイミングプーリ P3Mタイプ	【クリーン洗浄品】ハイトルクタイミングプーリ　Ｐ３Ｍタイプ	ハイトルクタイミングプーリ S3Mタイプ	ハイトルクタイミングプーリ P5Mタイプ	面圧ハイトルクタイミングプーリ　Ｓ３Ｍタイプ	ハイトルクタイミングプーリ P8Mタイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目〜	6日目	2日目〜	3日目〜	5日目〜	3日目〜
特性・用途	該当なし	クリーン洗浄	該当なし	該当なし	該当なし	-
種類	タイミングプーリ	タイミングプーリ	タイミングプーリ	タイミングプーリ	面圧プーリ	タイミングプーリ
バックラッシレスタイプ	非該当	非該当	非該当	-	非該当	非該当
ベルト種類	P3M	P3M	S3M	P5M	S3M	P8M
タイミングプーリ/アイドラー	プーリ	プーリ	プーリ	プーリ	プーリ	プーリ

タイミングプーリ・アイドラーカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

使用ベルト幅(mm)

歯数(T)

プーリ形状

表面処理

材質

丸穴 (H)[d](φ)

丸穴+タップ (P)[d](φ)

新JISキー溝穴+タップ (N)[d](φ)

旧JISキー溝穴+タップ (C)[d](φ)

段付穴 (V)[d](φ)

段付穴(ボス側ザグリ) (F)[d](φ)

両端段付穴 (Y)[d](φ)

二段段付穴 (WB)[d](φ)

タイプ

CAD

出荷日

ハイトルクタイミングプーリ P3Mタイプ

ご注意

外形図・規格表

規格表

追加工

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

タイミングプーリ・アイドラーカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA
