【エコノミーシリーズ】 30度台形ねじ用サポートユニット 支持側・丸型タイプ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,500円～2,140円
- 税込単価
- 1,650円～2,354円
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...
詳細情報を確認するご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が4型番あります。
外形図・規格表
外形図
C-MRUZ
断面a－a
[ ! ]本商品はRoHS保証外です。ご注意ください。
断面a－a[ ! ]本商品はRoHS保証外です。ご注意ください。
| 番号 | 部品名称 | 数量 | [ M ]材質 | [ S ]表面処理 |
| ① | ハウジング | 1 | S45C相当 | 四三酸化鉄皮膜 |
| ② | ラジアルベアリング | 1 | 軸受鋼 | − |
| ③ | 軸用止め輪 | 1 | ばね用鋼 | 四三酸化鉄皮膜※ |
[ ! ]②ラジアルベアリングと③軸用止め輪は本体に組み込まれておらず、付属品として出荷されます。
[ ! ]③軸用止め輪は軸部の固定に使用してください。止め輪溝加工のある軸をご選定ください。
[ ! ]軸用止め輪の使用方法
③軸用止め輪（付属品）は軸部の固定に使用して下さい。[エコノミーシリーズ]30度台形ねじサポートユニット用タイプを使用するか止め輪溝加工のある軸をご選定下さい。
規格表
| 注文例 | 型式(Type·R) | |
| C-MRUZ8 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | L | H | F | D | A | C | B | V | d1 | d2 | ℓ | べアリング形式 | 軸用止め輪 | ￥基準単価 | |
| Type | R | ||||||||||||||
| CーMRUZ | 8 | 13 | 7 | 6 | 28 | 45 | 35 | 35 | 22 | 3.4 | 6.5 | 4 | CーE608ZZ | NETW5 | 1,500 |
| 10 | 14 | 7 | 7 | 34 | 52 | 42 | 42 | 26 | 4.5 | 8 | 4.5 | CーE6000ZZ | STWN10 | 1,560 | |
| 12 | 15 | 8 | 7 | 36 | 54 | 44 | 44 | 28 | 4.5 | 8 | 4.5 | CーE6001ZZ | STWN12 | 1,760 | |
| 15 | 17 | 9 | 8 | 40 | 63 | 50 | 52 | 32 | 5.5 | 9.5 | 5.5 | CーE6002ZZ | STWN15 | 2,140 | |
製品比較情報
| 当社類似品 MTUZ8 | エコノミーシリーズ C-MDUZ8 | |
| 外形:D公差 | h7 | h8 |
| 材質 | S45C | スチール |
| ベアリング形式 | B608ZZ | C-E608ZZ |
| RoHS10対応 | 対応 | 保証外 |
使用例
■サポートユニット組付手順
①台形ねじを固定側サポートユニットに挿入します。
②カラー挿入後、付属の締め付けナットを仮締めします。締め付けトルクの1/3で締め付けます。
この時反対側に、支持側サポートユニットを挿入し固定して作業をします。
③ねじ軸を廻しながら全体の動きがスムーズになるようナットを締め付けていきます。
④全体の動きがスムーズになったら、締め付けトルクで本締め固定します。
[ ! ]参考値です。
②カラー挿入後、付属の締め付けナットを仮締めします。締め付けトルクの1/3で締め付けます。
この時反対側に、支持側サポートユニットを挿入し固定して作業をします。
③ねじ軸を廻しながら全体の動きがスムーズになるようナットを締め付けていきます。
④全体の動きがスムーズになったら、締め付けトルクで本締め固定します。
| M | 締付けナット 締付トルク（N・cm） | 型式 |
| 8 | 490 | BNR8 |
| 10 | 930 | BNR10 |
| 12 | 1370 | BNR12 |
| 15 | 2350 | BNR15 |
関連商品
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

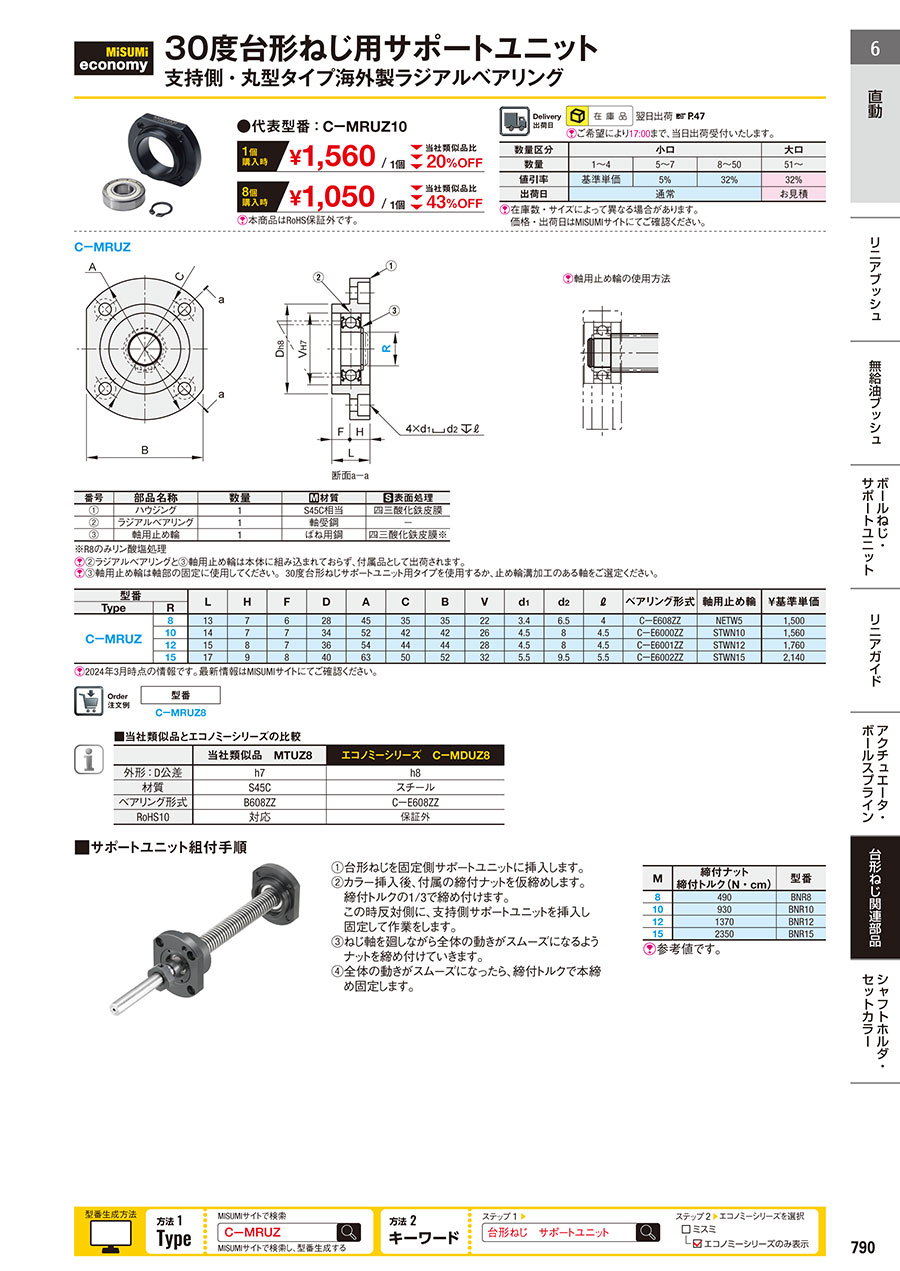

カタログ
