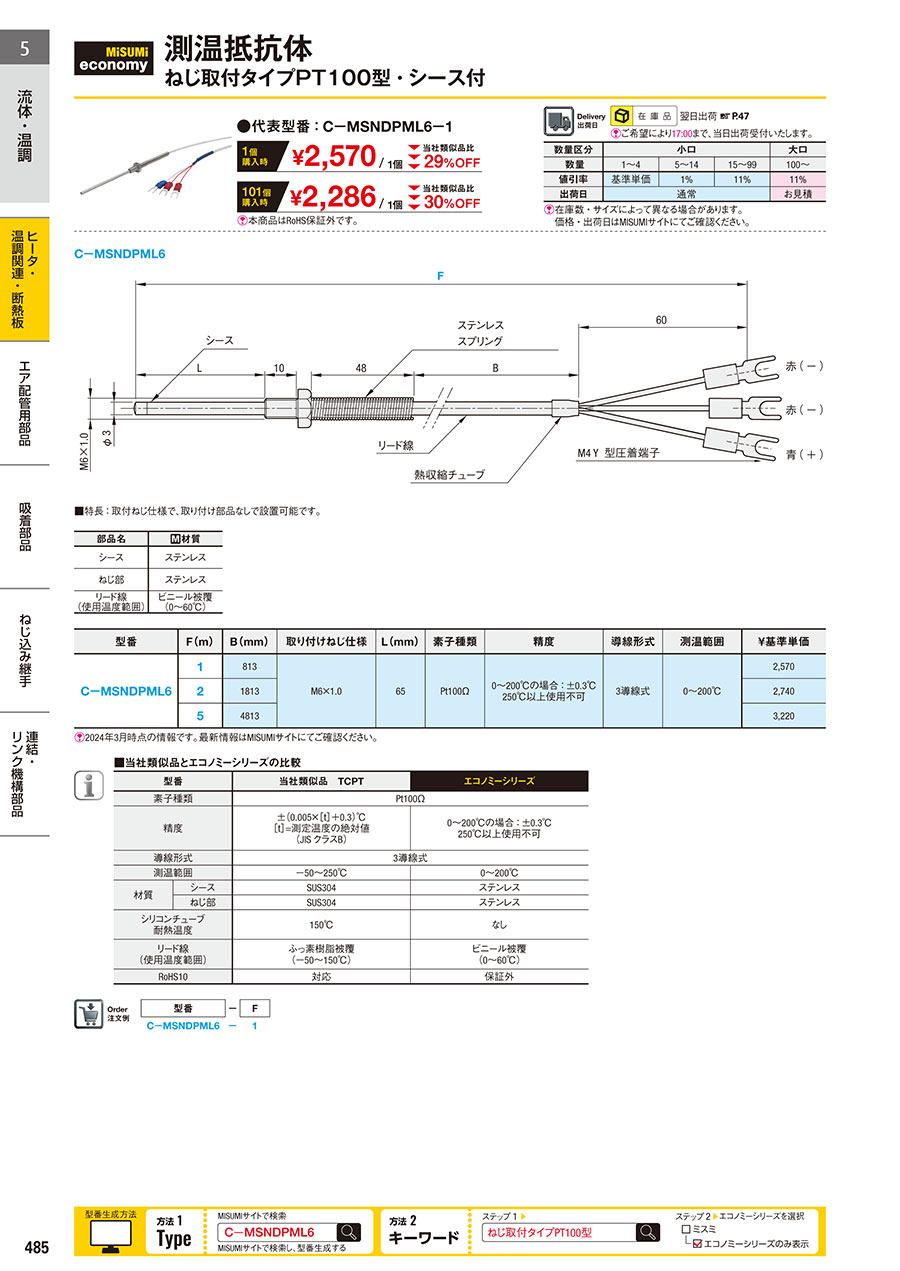

【エコノミーシリーズ】測温抵抗体　ねじ取付タイプPT100型・シース付き

■当社類似品との比較

型式		当社類似品 TCPT	エコノミーシリーズ
素子種類		Pt100Ω
精度		±(0.005×[t]+0.3)℃ [t]=測定温度の絶対値 （JIS クラスB）	0～200℃の場合：±0.3℃ 250℃以上使用不可
導線形式		3導線式
測温範囲		-50～250℃	0～200℃
材質	保護管	SUS304	ステンレス
	テーパねじ	SUS304	ステンレス
シリコンチューブ 耐熱温度		150℃	なし
リード線 （使用温度範囲）		ふっ素樹脂皮膜 （-50～150℃）	ビニール皮膜 （0～60℃）
RoHS10		対応	保証外

 ■エコノミーシリーズ K型熱電対と測温抵抗体の比較

	K熱電対	測温抵抗体
利点	・熱反応性に優れる　・振動や衝撃に強い ・測温範囲が広い	・測温精度が高い ・普通電線との接続が可能
欠点	・測温精度が測温抵抗体に比べてやや悪い ・リード線の延長は保証導線を使用しなければならない	・高価である ・振動や衝撃に弱い
構造図
測温精度※	±2.5～3.0℃	±0.3℃

※測温精度を保証する温度範囲は商品によって異なります。詳細は各商品ページの規格表をご確認ください。


■エコノミーシリーズ 温度センサ 簡易選定・規格表

Type	種類	測温接点	測温範囲	対応周辺温度範囲	測温精度※	シース	リード線被覆	掲載ページ
C-MSND	K熱電対	非接地形	0～550℃ 0～650・750・800℃	0～60℃	±2.5℃ ±6.0℃	有り	ビニール被覆	P.479
C-MSNDML6			0～300℃		±3.0℃			P.480
C-MSNDM6		接地形				無し		P.481
C-MFNC6			0～150℃	0～150℃			シリコン被覆	P.482
C-MFMT						無し(丸形圧着端子)		P.483
C-MSNDS				0～60℃			ビニール被覆	P.484
C-MSNDPML6	測温抵抗体	－	0～200℃ 0～150℃		±0.3℃	有り		P.485
C-MSNDPM6						無し		P.486
C-MFNPM6				0～150℃			シリコン被覆	P.486

※測温精度を保証する温度範囲は商品によって異なります。詳細は各商品ページの規格表をご確認ください。[ ! ]設置・取付に関するご注意
・熱電対は、扉や熱源に近い場所に設置しないでください。
・挿入深さは少なくとも保護管径の8～10倍にしてください。
・ 熱い空気と冷たい空気の対流による測温精度への影響を避けるため、スリーブと炉壁穴の隙間に耐火断熱モルタルなどの絶縁断熱材を充填してください。
・熱電対の加熱しない一端が炉体に近すぎると、温度は100°Cを超える場合があります。
・熱電対は、被測定物があまり流れない場所に設置しないでください。
・パイプ内の気体温度を測定する場合、熱電対を気体の流れる方向に向かって設置し、気体と十分に触れさせてください。

[ ! ]使用上のご注意
・測温上限温度は製品の測温範囲を超えないようにしてください。スリーブの温度が耐熱温度を超えると熱電対線が断線の恐れがあります。
・強い磁場や電界の干渉による誤差を避けるために、温度センサと電力ケーブルを同じコンジット管に配線しないでください。
・シース型は折り曲げが可能（最小曲げ半径：シース径×5）ですが、温度を検出する部分（先端20mm）の折り曲げができません。
・熱電対のリード線を延長する際は必ず補償導線をご使用ください。
・各商品ページに記載の各部品の耐熱温度を必ず守ってください。測温上限温度が高くても、耐熱温度を超えると断線等の原因となりますのでご注意ください。
・大きな外力・振動は与えないでください。
・測定上限温度はあくまで測温点（シース先端部）での値となります。実際の測温にあたっては、スリーブの温度が耐熱温度（80℃）を超えない様にご注意ください。
・スリーブ内部の熱膨張により断線する場合があります。
・特に被加熱物の温度が100℃を超える場合は、できるだけシース長Lを長いタイプにして、極力スリーブ部分を被加熱物から離してください。
