【エコノミーシリーズ】 K熱電対用コネクタ（プラグ・ジャックセット）【5個入り】

【エコノミーシリーズ】 K熱電対用コネクタ（プラグ・ジャックセット）
通常単価(税別)
2,860円～4,500円
税込単価
3,146円～4,950円
通常出荷日：在庫品1日目当日出荷可能

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

詳細を確認
  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

今見ている商品の標準品

Ｋ熱電対用コネクタ

ミスミ

Ｋ熱電対用コネクタ
通常価格(税別)： 1,610円 (税込価格：1,771円)

通常出荷日：在庫品1日目

よく一緒に見られています

【エコノミーシリーズ】 K型熱電対・高温タイプ

ミスミ

【エコノミーシリーズ】 K型熱電対・高温タイプ
通常価格(税別)： 2,260円 (税込価格：2,486円)

通常出荷日：在庫品1日目

未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

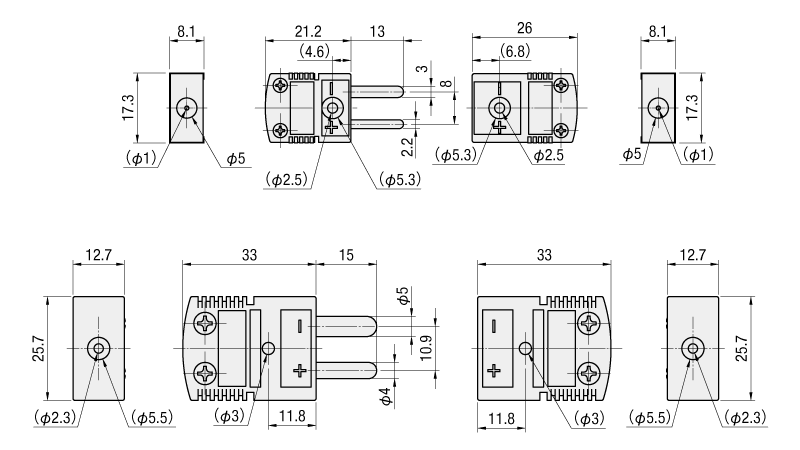

外形図・規格表

外形図

C-MSNDC8

（プラグ）

（ジャック）

C-MSNDC12.7

（プラグ）

（ジャック）




[ ! ]本商品はRoHS保証外です。ご注意ください。
規格表
注文例 Type・No.
 C-MSNDC8
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番￥基準単価
(5個入り)
TypeNo.
C－MSNDC8
2,860
12.7
4,500
[ ! ]本商品はRoHS保証外です。ご注意ください。
[ ! ]ミスミ クオリティー品の「K熱電対用コネクタ」と類似の相当品ですが、寸法に差異がございます。 また、価格や入数が異なります。
形状･サイズはそれぞれの外形図をご確認ください。
[ ! ]プラグとジャックのセット販売のみです。バラ売りのご用意はございません。

C-MSNDC8

C-MSNDC12.7

使用方法
■使用方法
　①補償導線の被覆を剥ぐ。（7mm程度）
　②コネクタのビスをドライバーで緩め、カバーを外す。
　③ コネクタ内のビスを緩め、補償導線の＋（赤）、－（白）をコネクタのそれぞれ＋、－に接続する。
　④確実に締め付けた事を確認して、カバーを取り付ける。
注意・禁止事項
[ ! ]設置・取付に関するご注意
・熱電対は、扉や熱源に近い場所に設置しないでください。
・挿入深さは少なくとも保護管径の8～10倍にしてください。
・ 熱い空気と冷たい空気の対流による測温精度への影響を避けるため、スリーブと炉壁穴の隙間に耐火断熱モルタルなどの絶縁断熱材を充填してください。
・熱電対の加熱しない一端が炉体に近すぎると、温度は100°Cを超える場合があります。
・熱電対は、被測定物があまり流れない場所に設置しないでください。
・パイプ内の気体温度を測定する場合、熱電対を気体の流れる方向に向かって設置し、気体と十分に触れさせてください。

関連商品
関連商品関連商品
K型電熱対　ガラス繊維被膜K型電熱対　フッ素樹脂被膜

型番リスト

表示件数
  • 1
    • 型番
    C-MSNDC8
    C-MSNDC12.7

    コネクタ厚さ

    (mm)

    		最小発注数量
    8
    1パック

    5個入り

    12.7
    1パック

    5個入り

    通常単価(税別) (税込単価)
    通常出荷日
    2,860円
    ( 3,146円 )
    在庫品1日目当日出荷可能
    4,500円
    ( 4,950円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

    ご注意

    • 本商品はRoHS保証外です。ご注意ください。
    • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
    • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    【エコノミーシリーズ】 K熱電対用コネクタ（プラグ・ジャックセット）のレビュー
    5平均満足度：5.01件のレビュー
    熱電対接続用コネクタとして購入
    5
    満足度：5.02025/04/08
    使用している物の買い替えとして、エコノミー品ではだめな理由が見つからなかったので試しに購入。現行品（正規品？通常品？）と...もっと読む
    0人が参考にしています。
    1件全て見る
