【エコノミーシリーズ】 RoHS対応 おねじ付ベアリング 標準タイプ
未確定：候補が18型番あります。
外形図・規格表
外形図
[ ! ]ねじ部根元には不完全ねじ部がつきます。
| Type | [ M ]材質 | |
| ベアリング | 軸 | |
| E−NTBG | スチール | SUS304相当 |
| E−NTSBG | ステンレス | |
規格表
| 型式（Type・D） | - | L |
| E-NTBG16 | - | 5 |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | L | B | d | a | G | M (並目) | 使用 ベアリング | ¥基準単価 | ||
| Type | D | E−NTBG | E−NTSBG | |||||||
| E−NTBG (スチール) E−NTSBG (ステンレス) | 7 | 4 | 3 | 3 | 1 | 1.5 | M3 | W683ZZ | 330 | 360 |
| 8 | 5 | 2.5 | 5 | 2.5 | 675ZZ | 410 | 450 | |||
| 9 | 4 | 4 | 2 | M4 | W684A×50ZZ | 340 | 390 | |||
| 13 | 5 | 624ZZ | 330 | 370 | ||||||
| 16 | 5 | 2.5 | 625ZZ | 300 | 360 | |||||
| 19 | 8 | 6 | 6 | 3 | M6 | 626ZZ | 270 | 430 | ||
| 22 | 7 | 8 | 4 | 608ZZ | 270 | 450 | ||||
| 26 | 8 | 10 | 2.5 | 5 | 6000ZZ | 330 | 630 | |||
| 30 | 9 | 2 | 6200ZZ | 330 | 730 | |||||
製品比較情報
| 項目 | 当社類似品 NTBG | エコノミーシリーズ E-NTBG | ||
| ベアリング材質 | スチール | スチール | ||
| 軸材質 | SUM | SUS304相当 | ||
| おねじM（並目） | M3・M4・M6・M10 | M3・M4・M6 | ||
| RoHS10 | 対応 | 対応 | ||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
高品質の代替品
|
|---|
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
|
460円 ( 506円 ) | 在庫品1日目当日出荷可能 |
|
340円 ( 374円 ) | 在庫品1日目当日出荷可能 |
|
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
|
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
|
270円 ( 297円 ) | 在庫品1日目当日出荷可能 |
|
270円 ( 297円 ) | 在庫品1日目当日出荷可能 |
|
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
|
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
|
360円 ( 396円 ) | 在庫品1日目当日出荷可能 |
|
450円 ( 495円 ) | 在庫品1日目当日出荷可能 |
|
390円 ( 429円 ) | 在庫品1日目当日出荷可能 |
|
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
|
360円 ( 396円 ) | 在庫品1日目当日出荷可能 |
|
430円 ( 473円 ) | 在庫品1日目当日出荷可能 |
|
450円 ( 495円 ) | 在庫品1日目当日出荷可能 |
|
630円 ( 693円 ) | 在庫品1日目当日出荷可能 |
|
730円 ( 803円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
概要・仕様
使用方法
■使用例
おねじ付ベアリングの役割：
- 搬送補助
- 落下防止部品が不要で、取り付けが簡単
関連商品
| 【エコノミーシリーズ】おねじ付ベアリング ロングタイプ | 【エコノミーシリーズ】ウレタンモールドベアリング おねじ付タイプ | 【エコノミーシリーズ】 シリコンゴムモールドベアリング おねじ付タイプ |
 |  |  |
| 代表型式：E-NTBGT13-8 | 代表型式：C-TMBH6-20 | 代表型式：E-SUMBH4-13 |

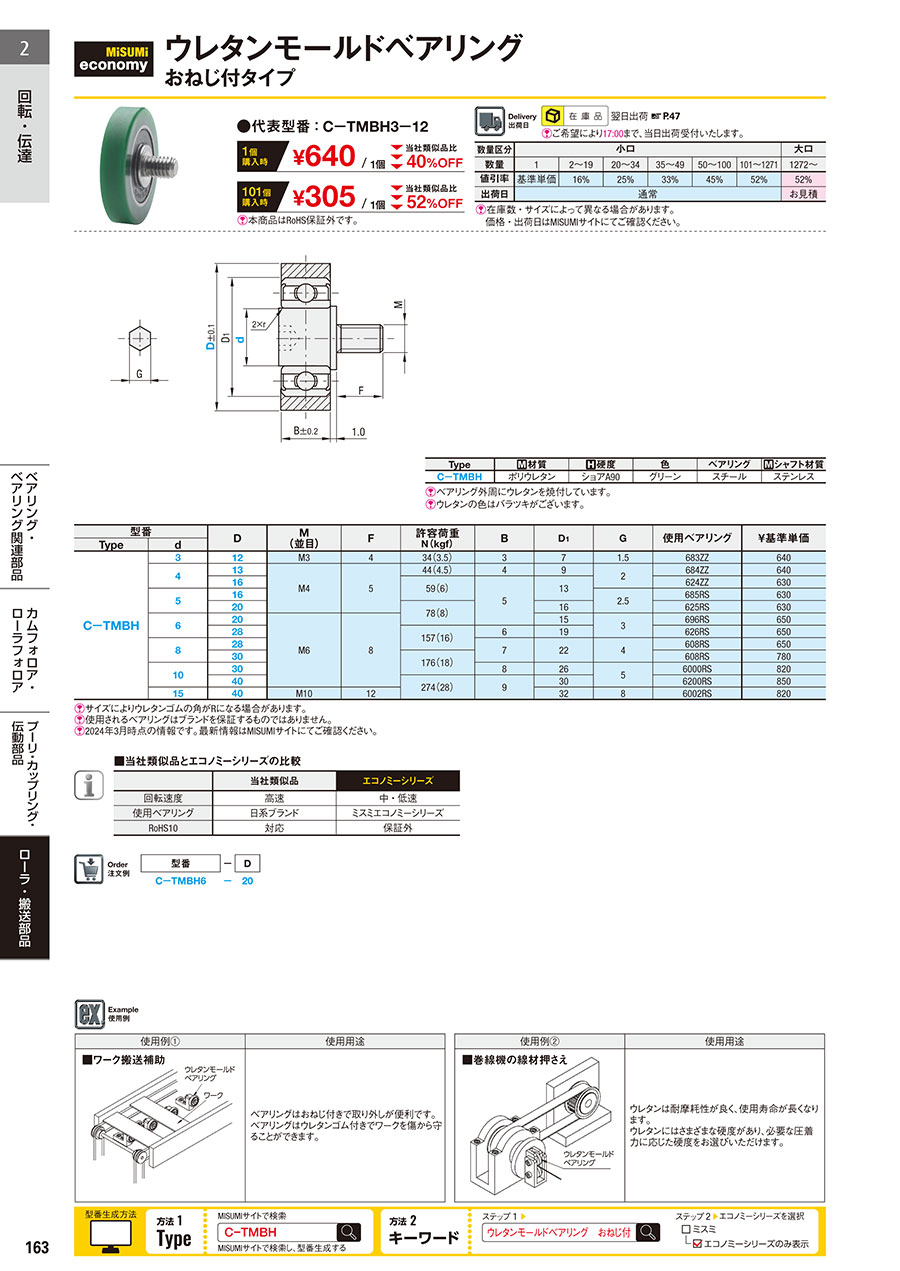

カタログ
【エコノミーシリーズ】 RoHS対応 おねじ付ベアリング 標準タイプのレビュー
専用機の部品
5
5.02024/09/09
通常品に比べやく40％のコストダウンができました、1台の機械に216個必要だったので助かります。
