【エコノミーシリーズ】 RoHS対応 ウレタン付ストッパボルト おねじ固定タイプ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 480円～1,060円
- 税込単価
- 528円～1,166円
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...
詳細情報を確認する- 詳細材質
- SUS304
- 先端形状
- ノーマル
- ストッパ形状
- ストレート
- ボルト材質
- ステンレス
- ボルト表面処理
- なし
ご注意
- 25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が12型番あります。
外形図・規格表
外形図
| Type | ストッパ | 芯金 | ||
| [ M ]材質 | [ H ]硬度 | 色 | [ M ]材質 | |
| CーUSLH | エーテル系 ポリウレタン | ショアA90 | グリ−ン | SUS304 |
| CーUSLM | ショアA70 | ブラック | ||
規格表
| 注文例 | 型式（Type·D） |
| C-USLH8 |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | L | M×Pitch (並目) | R2 | m | ℓ1 | ℓ2 | W | (f) | ￥基準単価 | ||
| Type | D | C－USLH | C－USLM | ||||||||
| C－USLH C－USLM | 6 | 10 | M3×0.5 | 1 | 4.5 | 5 | 4 | 5 | 0.5 | 520 | 630 |
| 8 | 12.5 | M4×0.7 | 6 | 7 | 1 | 480 | 570 | ||||
| 10 | 17 | M5×0.8 | 7 | 8 | 1 | 540 | 660 | ||||
| 12 | 18 | M6×1.0 | 2 | 10 | 10 | 1.5 | 640 | 780 | |||
| 16 | 21 | M8×1.25 | 12 | 6 | 5 | 14 | 2 | 750 | 910 | ||
| 20 | 25 | M10×1.5 | 3 | 14 | 8 | 6 | 17 | 2 | 880 | 1,060 | |
製品比較情報
■当社類似品とエコノミーシリーズの比較
| 当社類似品 USLH8 | エコノミーシリーズ C－USLH8 | ||
| ストッパ | 材質 | エーテル系 ポリウレタン | エーテル系 ポリウレタン |
| 硬度 | ショアA90 | ショアA90 | |
| 色 | 自然色 | グリーン | |
| ねじ | 材質 | SUS304 | SUS304 |
| M×P | M4×0.7(並目) | M4×0.7(並目) | |
| L寸長さ(mm) | 12 | 12.5 | |
| RoHS10 | 対応 | 対応 | |
使用例
| 使用例1 | 使用例2 |
 |  |
注意事項
・ウレタンの加水分解特性
湿気の多い環境で長期間使用すると、ウレタンが加水分解され劣化します。製品の耐用年数を延ばすために、湿度の低い場所で使用することをお勧めします。
・加水分解後の製品の状態変化
・ウレタン表面がべたつきます。
・爪を軽く立てる程度でも元に戻せない傷跡が残ります。
・ウレタン硬度の低下。
湿気の多い環境で長期間使用すると、ウレタンが加水分解され劣化します。製品の耐用年数を延ばすために、湿度の低い場所で使用することをお勧めします。
・加水分解後の製品の状態変化
・ウレタン表面がべたつきます。
・爪を軽く立てる程度でも元に戻せない傷跡が残ります。
・ウレタン硬度の低下。
関連資料
| ウレタン・ゴムの特性について | >>ウレタン・ゴムの特性表をクリック。 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
高品質の代替品
|
|---|
520円 ( 572円 ) | 在庫品1日目当日出荷可能 |
|
480円 ( 528円 ) | 在庫品1日目当日出荷可能 |
|
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
|
640円 ( 704円 ) | 在庫品1日目当日出荷可能 |
|
750円 ( 825円 ) | 在庫品1日目当日出荷可能 |
|
880円 ( 968円 ) | 9日目〜 |
|
630円 ( 693円 ) | 在庫品1日目当日出荷可能 |
|
570円 ( 627円 ) | 9日目〜 |
|
660円 ( 726円 ) | 9日目〜 |
|
780円 ( 858円 ) | 在庫品1日目当日出荷可能 |
|
910円 ( 1,001円 ) | 9日目〜 |
|
1,060円 ( 1,166円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

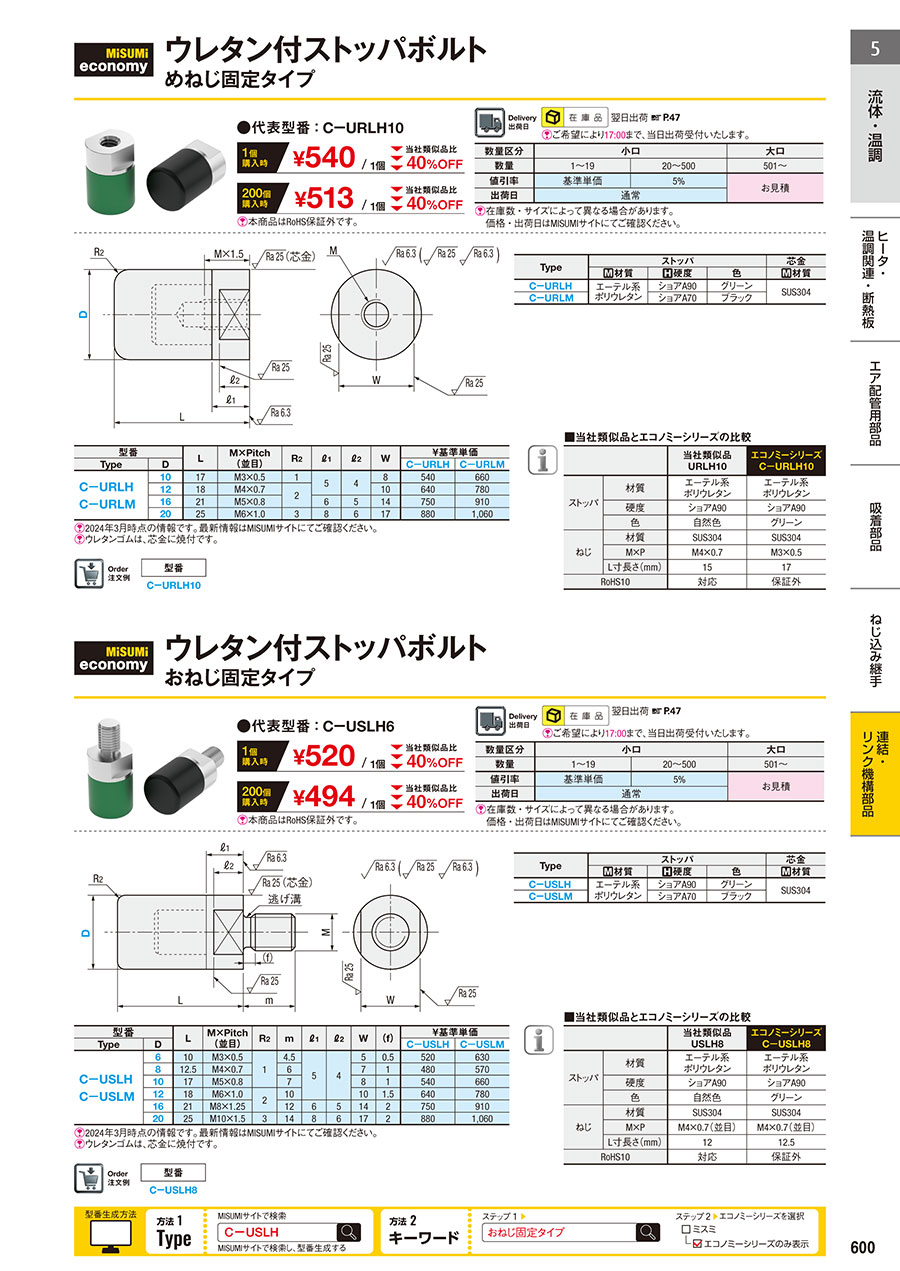

カタログ
【エコノミーシリーズ】 RoHS対応 ウレタン付ストッパボルト おねじ固定タイプのレビュー
シャッター機構のメカストに使用予定
1
1.02025/06/02
おねじ部分のおねじ加工漏れがあり使用できませんでした。
機構確認のため慌てて追加工でおねじを切るも転造加工用の部品のため...もっと読む
ミスミからのコメント
この度は、弊社商品に関する不具合でご迷惑をおかけし大変申し訳ございませんでした。 当該事象につきましては、社内にて確認・検証を行い、現在は同様不具合が発生しないよう、製造工程の見直しと改善を実施済みでございます。 今後も品質向上に努めてまいりますので、引き続きご愛顧のほどよろしくお願い申し上げます。
0人が参考にしています。
