メカニカル部品技術窓口

絞り込み条件

未確定：候補が6型番あります。

取付方法
~mm
- おねじ
- めねじ
取付ピッチ【範囲選択】(mm)
~mm
- ～100
- 101～150
長手ピッチ寸法（P）(mm)
~mm
- 76
- 88
- 110
長手寸法（L）(mm)
~mm
- 94
- 109.5
- 138
短手寸法(mm)
~mm
- 60
- 64
- 88
取付必要深さ（T）(mm)
~mm
- 12
- 14.5
- 21
短手ピッチ（F）※2つ穴の場合(mm)
~mm
- 32
- 38
- 65
タイプ
~mm
- C-NUWUAN
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能

ミスミ

MISUMI economy

【エコノミーシリーズ】 RoHS対応埋め込み取手アーチ型

数量スライド割引
当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 610円～810円

税込単価: 671円～891円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応取手丸棒

3.4

通常価格(税別)： 220円 (税込価格：242円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応埋め込み取手薄型

通常価格(税別)： 230円 (税込価格：253円)

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

ご注意

2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
洗浄品はこちらからご選定いただけます。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が6型番あります。

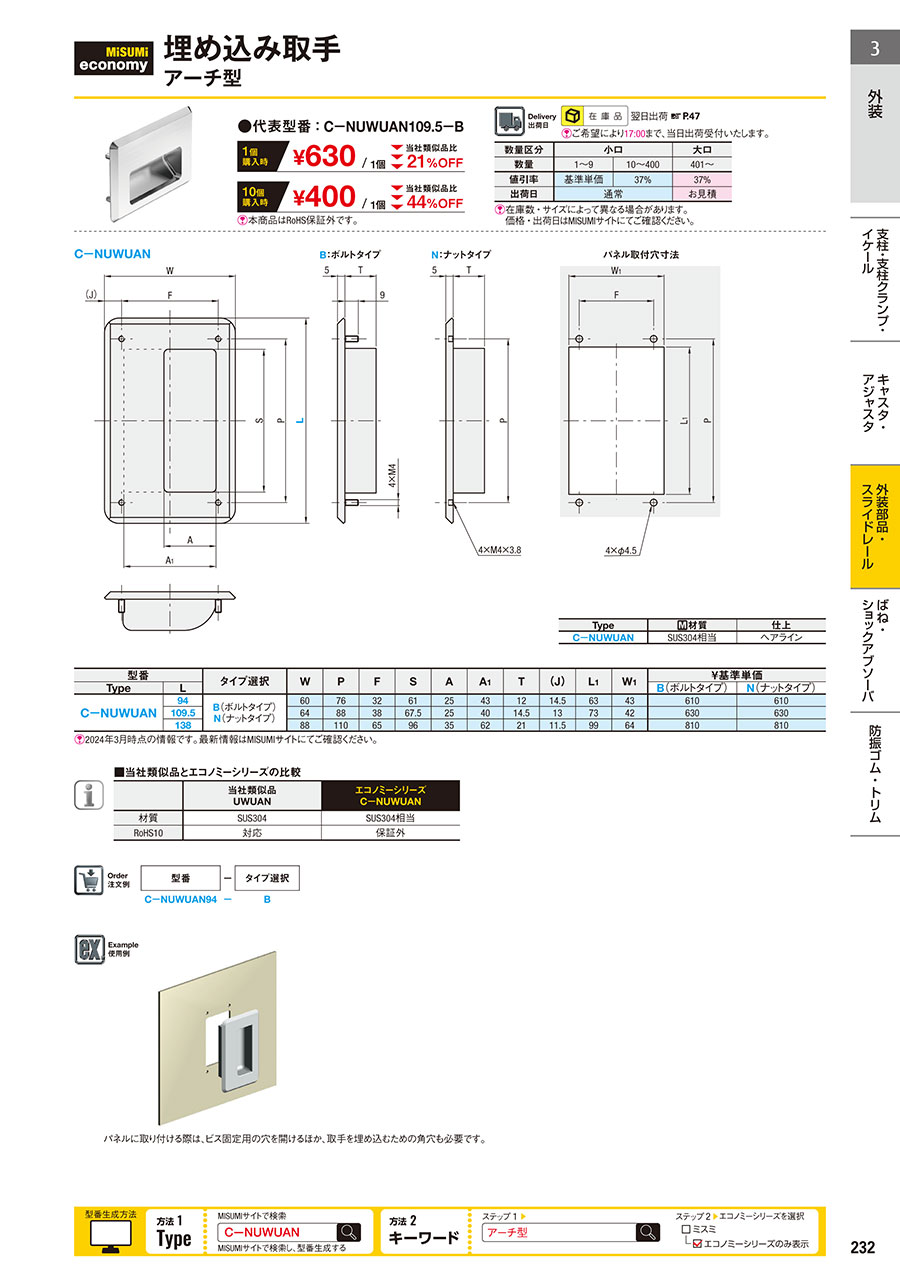

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

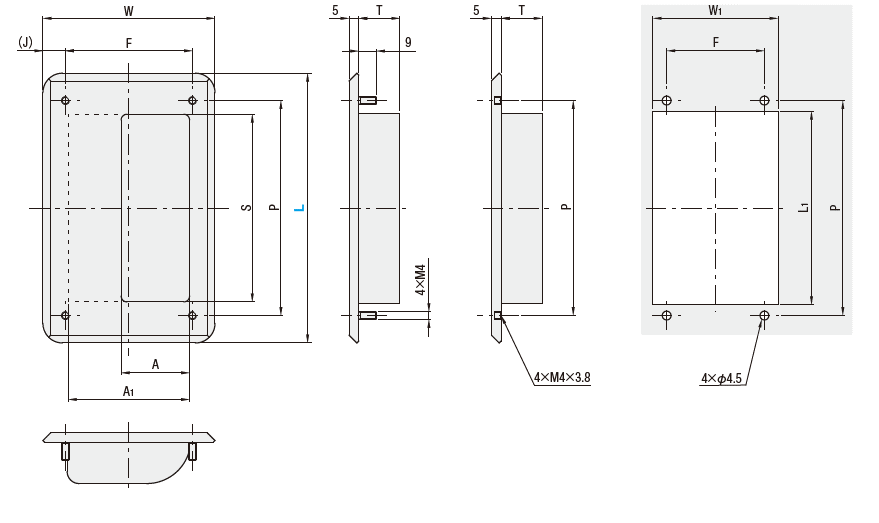

外形図

B：ボルトタイプ

N：ナットタイプ

パネル取付穴寸法

規格表

【材質表】

Type	[ M ]材質	仕上
C−NUWUAN	SUS304相当	ヘアライン

注文例		型番	−	タイプ選択
		C−NUWUAN94	−	B

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		タイプ選択	W	P	F	S	A	A₁	T	(J)	L₁	W₁	￥基準単価
Type	L	タイプ選択	W	P	F	S	A	A₁	T	(J)	L₁	W₁	B(ボルトタイプ)	N(ナットタイプ)
C−NUWUAN	94	B(ボルトタイプ) N(ナットタイプ)	60	76	32	58	24.5	43	12	14.5	63	45	610	610
	109.5		64	88	38	67.5	29.5	40	14.5	13	73	42	630	630
	138		88	110	65	96	32.5	62	21	11.5	99	64	810	810

	当社類似品 UWUAN	エコノミーシリーズ C−NUWUAN
材質	SUS304	SUS304相当
RoHS10	対応	対応

型番リスト

表示件数

型番

取付方法

取付ピッチ【範囲選択】

(mm)

長手ピッチ寸法（P）

(mm)

長手寸法（L）

(mm)

短手寸法

(mm)

取付必要深さ（T）

(mm)

短手ピッチ（F）※2つ穴の場合

(mm)

RoHS?

最小発注数量

おねじ	～100	76	94	60	12	32	10	1個
めねじ	～100	76	94	60	12	32	10	1個
おねじ	～100	88	109.5	64	14.5	38	10	1個
めねじ	～100	88	109.5	64	14.5	38	10	1個
おねじ	101～150	110	138	88	21	65	10	1個
めねじ	101～150	110	138	88	21	65	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

610円 ( 671円 )	在庫品1日目当日出荷可能	SL-C-NUWUAN94-B
610円 ( 671円 )	在庫品1日目当日出荷可能	SL-C-NUWUAN94-N
630円 ( 693円 )	在庫品1日目当日出荷可能	SL-C-NUWUAN109.5-B
630円 ( 693円 )	在庫品1日目当日出荷可能	SL-C-NUWUAN109.5-N
810円 ( 891円 )	在庫品1日目当日出荷可能	SL-C-NUWUAN138-B
810円 ( 891円 )	在庫品1日目当日出荷可能	SL-C-NUWUAN138-N

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
洗浄品はこちらからご選定いただけます。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

概要・仕様

■外観差異

本商品は製造方法の見直しにより商品裏面の外観を変更させていただきます。
（溶接点の追加、滑らかな表面へ変更）
材質変更はございません。
変更前と変更後の商品が届く可能性がございます。

商品概要

エコノミーシリーズ埋め込み取手アーチ型タイプです。
埋め込み部に一定の厚みが必要なため、取り付け先に十分なスペースがあるかを確認してください。

使用例

使用例：パネルに取り付ける際に、ビス固定用の穴を開けるほか、取手を埋め込むための角穴も必要です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【エコノミーシリーズ】 RoHS対応埋め込み取手アーチ型のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【エコノミーシリーズ】 RoHS対応埋め込み取手アーチ型	【クリーン洗浄品】-エコノミーシリーズ- RoHS対応埋め込み取手アーチ型	【エコノミーシリーズ】 RoHS対応埋め込み取手薄型	【エコノミーシリーズ】 RoHS対応埋め込み取手プレートタイプ	【クリーン洗浄品】-エコノミーシリーズ- RoHS対応埋め込み取手薄型	【クリーン洗浄品】-エコノミーシリーズ- RoHS対応埋め込み取手プレートタイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	610円-	-	230円 -	600円 -	-	-
通常出荷日	在庫品1日目	3日目	在庫品1日目	在庫品1日目	3日目	3日目
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	-	耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	-	-
本体種類	埋込形	埋込形	埋込形	埋込形	埋込形	埋込形
形状	その他	その他	その他	その他	その他	その他
材質	ステンレス	ステンレス	ステンレス	ステンレス	ステンレス	ステンレス
