ミスミ
MISUMI economy

【エコノミーシリーズ】 RoHS対応 埋め込み取手 プレートタイプ

【エコノミーシリーズ】 RoHS対応 埋め込み取手 プレートタイプ
  • 110310460439
通常単価(税別)
600円～630円
税込単価
660円～693円
通常出荷日：在庫品1日目当日出荷可能

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

詳細を確認
  • 2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 本商品はSUS304相当ですが、加工工程で磁性を帯びる場合があります。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
詳細を確認

よく一緒に見られています

【エコノミーシリーズ】 RoHS対応 取手 丸棒

ミスミ

【エコノミーシリーズ】 RoHS対応 取手 丸棒
通常価格(税別)： 220円 (税込価格：242円)

通常出荷日：在庫品1日目

よく一緒に見られています

【エコノミーシリーズ】 RoHS対応 埋め込み取手 薄型

ミスミ

【エコノミーシリーズ】 RoHS対応 埋め込み取手 薄型
通常価格(税別)： 230円 (税込価格：253円)

通常出荷日：在庫品1日目

未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

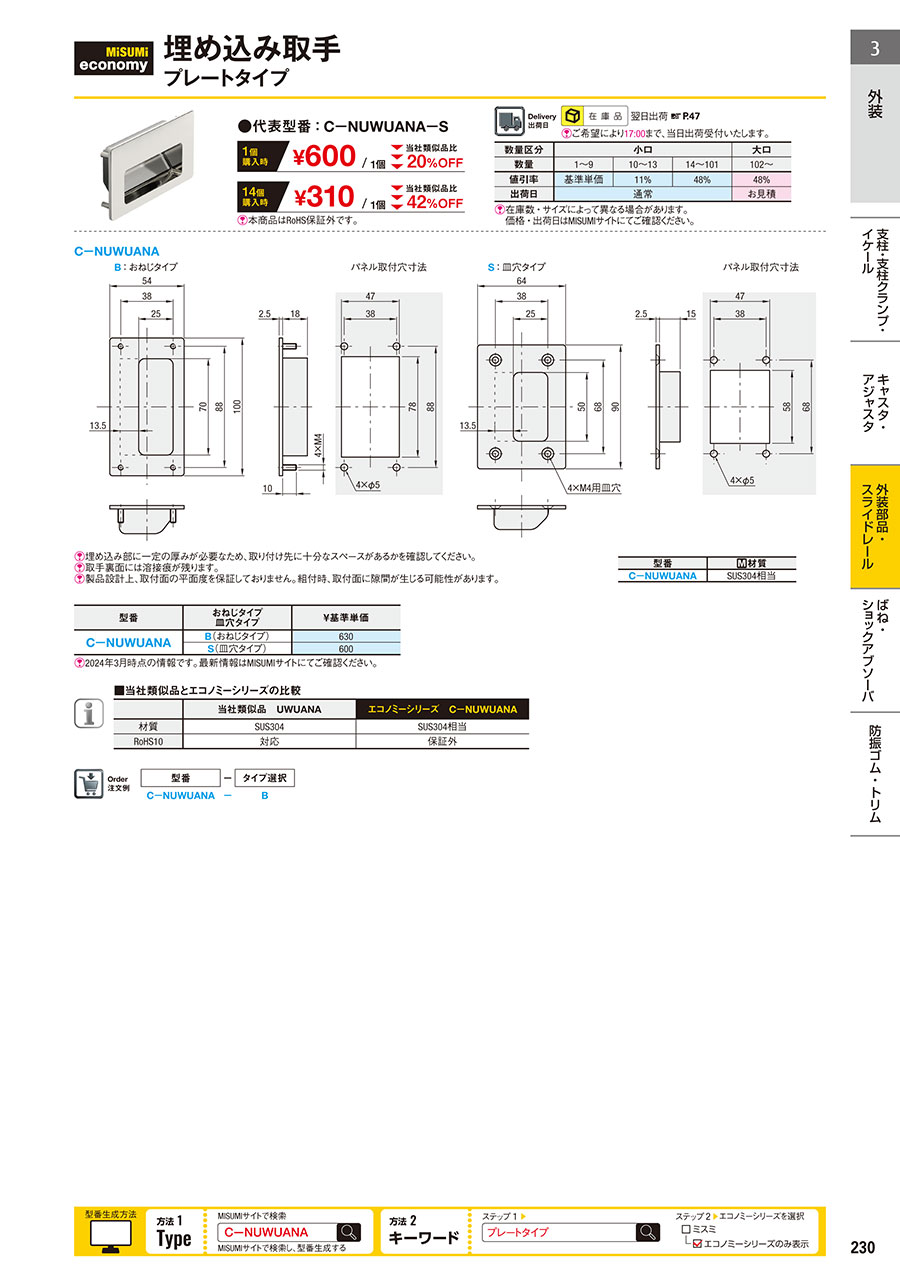

外形図・規格表

外形図

B：おねじタイプ

パネル取付穴寸法

S：皿穴タイプ

パネル取付穴寸法

外形図

[ ! ]埋め込み部に一定の厚みが必要なため、取り付け先に十分なスペースがあるかを確認してください。
[ ! ]取手裏面には溶接痕が残ります。
[ ! ]製品設計上、取付面の平面度を保証しておりません。組付時、取付面に隙間が生じる可能性があります。
[ ! ]本商品はSUS304相当ですが、加工工程で磁性を帯びる場合があります。
規格表
【材質表】
型番[ M ]材質
C−NUWUANASUS304相当
注文例 型番−タイプ選択
  C−NUWUANA−B
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番おねじタイプ
皿穴タイプ		￥基準単価
C−NUWUANAB(おねじタイプ)630
S(皿穴タイプ)600
 当社類似品　UWUANAエコノミーシリーズ　C−NUWUANA
材質SUS304SUS304相当
RoHS10対応対応
使用例
使用例図
埋め込み取手 商品図 使用例


型番リスト

表示件数
  • 1
    • 型番
    C-NUWUANA-B
    C-NUWUANA-S

    取付方法

    取付ピッチ

    (mm)

    長手寸法

    (mm)

    短手寸法

    (mm)

    取付必要深さ

    (mm)

    		RoHS?最小発注数量
    おねじ
    88
    100
    54
    18
    10
    1個
    丸穴
    68
    90
    64
    15
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    クリーン洗浄・梱包済みでお届けします

    クリーン洗浄品とは

    630円
    ( 693円 )
    在庫品1日目当日出荷可能

    SL-C-NUWUANA-B

    600円
    ( 660円 )
    在庫品1日目当日出荷可能

    SL-C-NUWUANA-S

  • 1

    • 詳細情報

    基本情報

    ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

    ご注意

    • 2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
    • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
    • 本商品はSUS304相当ですが、加工工程で磁性を帯びる場合があります。
    • 洗浄品はこちらからご選定いただけます。
    • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    概要・仕様

    商品概要
    エコノミーシリーズ 埋め込み取手です。
    埋め込み部に一定の厚みが必要なため、取り付け先に十分なスペースがあるかを確認してください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    【エコノミーシリーズ】 RoHS対応 埋め込み取手 プレートタイプのレビュー
    4平均満足度：4.02件のレビュー
    装置筐体の側面板に
    5
    満足度：5.02025/03/28
    今回からエコノミー製品の取手を使用しました。 一般的なものと大差なく使用でき、特に製品の指定が無ければ、今後も継続して採...もっと読む
    0人が参考にしています。
    装置のパネルカバーに使用した
    3
    満足度：3.02025/03/11
    おねじタイプを使用したが、ねじ長さがカタログ値より1ｍｍ短いので注意が必要

    ミスミからのコメント

    平素より弊社製品をご愛用いただき、誠にありがとうございます。製造図面を確認したところ、お客様のご指摘のとおり、おねじがカタログ値よりも1mm短い設計となっていることが判明いたしました。当初のカタログに誤った値が記載されており、ご不便をおかけしましたことを深くお詫び申し上げます。これに伴い、上記製品ページも修正し、正確な情報を掲載いたしました。今後はこのようなことが再発しないよう、製品情報の管理と確認を徹底してまいります。引き続き、弊社製品をご愛顧賜りますようお願い申し上げます。

    0人が参考にしています。
    2件全て見る
