【エコノミーシリーズ】 マイクロメータヘッド レストポジションタイプ

【エコノミーシリーズ】 マイクロメータヘッド レストポジションタイプ
通常単価(税別)
1,640円～1,990円
税込単価
1,804円～2,189円
通常出荷日：在庫品1日目当日出荷可能

セルフロック機能付きで、高いクランプ力で振動によるゆるみを防止することができます。ミスミの低価格新ブラ...

詳細を確認
  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

今見ている商品の標準品

ステージメンテナンス部品　マイクロメータヘッド（ストローク±３．２５ｍｍ）

ミスミ

ステージメンテナンス部品　マイクロメータヘッド（ストローク±３．２５ｍｍ）
通常価格(税別)： 4,800円 (税込価格：5,280円)

通常出荷日：在庫品1日目

今見ている商品の標準品

ステージメンテナンス部品　マイクロメータヘッド（ストローク±６．５，±１２．５ｍｍ）

ミスミ

ステージメンテナンス部品　マイクロメータヘッド（ストローク±６．５，±１２．５ｍｍ）
通常価格(税別)： 5,800円 (税込価格：6,380円)

通常出荷日：在庫品1日目

未確定：候補が8型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

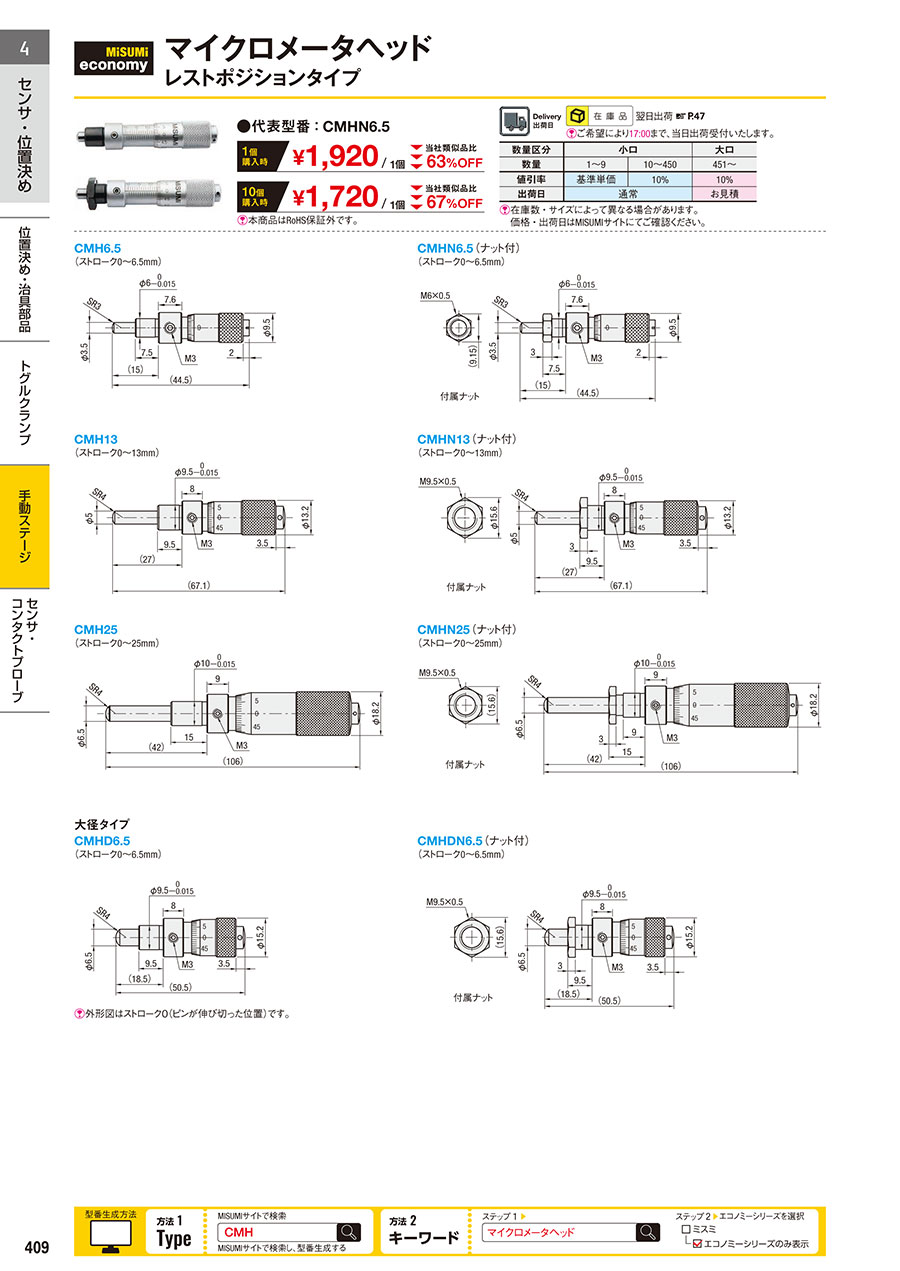

外形図・規格表

外形図


CMH6.5
（ストローク0～6.5mm）CMHN6.5（ナット付）
（ストローク0～6.5mm）CMH13
（ストローク0～13mm）CMHN13（ナット付）
（ストローク0～13mm）CMH25
（ストローク0～25mm）CMHN25（ナット付）
（ストローク0～25mm） ねじ部長さ(参考値) ねじ部長さ(参考値) ねじ部長さ(参考値)

大径タイプ
CMHD6.5
（ストローク0～6.5mm）
CMHDN6.5（ナット付）
（ストローク0～6.5mm）付属ナット付属ナット付属ナット付属ナットねじ部長さ(参考値)
ストローク方向図（CMH6.5の場合）

[ ! ]外形図はストローク０(ピンが伸び切った位置)です。
上記ストローク方向図の矢印方向に”ストローク分"移動します。
[ ! ]マイクロメータヘッドはボルトナットの仕組みですので、全長は変化しません。
[ ! ]ラチェット機能はございません。
[ ! ]本商品はRoHS保証外です。ご注意ください。

規格表

注文例 型式
 CMH6.5
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
Type主軸本体/シンブルナット止めねじ
標準タイプ大径タイプ[ M ]材質[ M ]材質[ S ]表面処理[ M ]材質[ S ]表面処理[ M ]材質
CMHCMHDステンレス鋼快削鋼クロムメッキ－－SUS304
CMHNCMHDN真鍮四三酸化鉄皮膜
[ ! ]本商品はRoHS保証外です。ご注意ください。
型番ストローク
(mm)		先端ナット最小読取
(mm)		1回転当り移動量
(mm)		自重
(kg)		￥基準単価
CMH6.50～6.5無し0.010.50.011,800
CMHN6.5M6×0.51,920
CMHD6.5無し0.031,640
CMHDN6.5M9.5×0.5
CMH130～13無し1,980
CMHN13M9.5×0.5
CMH250～25無し0.091,990
CMHN25M9.5×0.5
[ ! ]本品は位置調整部品のみとして使用されるもので、計測器ではありません。
[ ! ]本商品はRoHS保証外です。ご注意ください。

■最小読取
  読み取れる最小目盛です。

■1回転当り移動量
  リードともいわれ、シンブルが1回転時の軸方向移動距離になります。
■当社類似品とエコノミーシリーズの比較
 当社類似品　MCLN12エコノミーシリーズ　CMH25
ストローク(mm)0～25(±12.5)0～25(±12.5)
最小読み取り(mm)0.010.01
1回転当り移動量(mm)0.50.5
材質スピンドルSKSステンレス鋼
本体SUM快削鋼
RoHS10対応保証外
※商品によって各スペックが異なりますので、詳細は規格表にてご確認ください。
注意事項
■本品はステージ類のストロークの数値化調整に使用されるもので、計測器ではありません。
■お客様ご自身による取り外しをしないでください。ねじが壊れ、使用精度に影響する恐れがあります。
使用例
ミスミInCAD library設計事例　マイクロメータへッド使用例紹介
機構名：ウレタンパイプローラーによる張り合わせシート気泡押出治具
関連部品：マイクロメータヘッド
使用用途：マイクロメータへッドでウレタンパイプローラーの位置について微調整を行い、張り合わせシートがウレタンパイプローラー間を通る際に圧力によって気泡が除去される。

詳細は>>こちらをクリックしてください。
使用方法
■取付け方法
固定方式ナット付タイプナット無しタイプ
ナット止めタイプスリット溝ロック固定式ロックねじ止め式
見取図
■読み取り方法
 ①. シンブル端面の位置がスリーブの何mmの位置にあるかを0.5mm単位で読みます。（右図の場合11.5mm）
 ②. スリーブ基線とシンブルの目盛線が一致している位置のシンブルの値を読みます。（右図の場合0.36mm）
 ③.①と②の値を合計した値がステージの現在の位置となります。（右図の場合11.86mm）

[ ! ]値を読む時、シンブルの目盛線に0.5mmの目盛線が出ていることを確認してください（右図参照）。

a部拡大図

ミスミマイクロメータヘッド最小読取値の読み取り方イメージ


型番リスト

表示件数
  • 1
    • 型番
    CMH6.5
    CMH13
    CMH25
    CMHD6.5
    CMHDN6.5
    CMHN6.5
    CMHN13
    CMHN25

    No.(ストローク)

    軸外径

    (φ)

    ナットの有無

    		最小発注数量
    6.5
    3.5
    なし
    1個
    13
    5
    なし
    1個
    25
    6.5
    なし
    1個
    6.5
    6.5
    なし
    1個
    6.5
    6.5
    あり
    1個
    6.5
    3.5
    あり
    1個
    13
    5
    あり
    1個
    25
    6.5
    あり
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    高品質の代替品
    1,800円
    ( 1,980円 )
    在庫品1日目当日出荷可能

    MCLN1

    1,980円
    ( 2,178円 )
    在庫品1日目当日出荷可能

    MCLN6

    1,990円
    ( 2,189円 )
    在庫品1日目当日出荷可能

    MCLN12

    1,640円
    ( 1,804円 )
    在庫品1日目当日出荷可能

    MCLN2

    1,640円
    ( 1,804円 )
    在庫品1日目当日出荷可能

    MCLN2

    1,920円
    ( 2,112円 )
    在庫品1日目当日出荷可能

    MCLN3

    1,980円
    ( 2,178円 )
    在庫品1日目当日出荷可能

    MCLN6

    1,990円
    ( 2,189円 )
    在庫品1日目当日出荷可能

    MCLN12

  • 1

    • 詳細情報

    基本情報

    セルフロック機能付きで、高いクランプ力で振動によるゆるみを防止することができます。
    ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

    ご注意

    • 本商品はRoHS保証外です。ご注意ください。
    • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
    • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
