【エコノミーシリーズ】 ミニチュアリニアガイド 標準ブロックタイプ

【エコノミーシリーズ】 ミニチュアリニアガイド 標準ブロックタイプ C-MLG9-75
通常単価(税別)
1,550円
税込単価
1,705円
通常出荷日：12日目～99日目

【まとめ買いでお得】100個以上から大幅割引き！ミスミの低価格新ブランド【エコノミーシリーズ】順次商品...

詳細を確認
  • 本製品はRoHS保証外になります。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 【販売終了予定品】販売終了予定の商品です。
    代替商品は＜SSEB、RSEB＞です。
    商品ページにて仕様をご確認ください。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
詳細を確認

よく一緒に見られています

【エコノミーシリーズ】 RoHS対応 中荷重用リニアガイド

ミスミ

【エコノミーシリーズ】 RoHS対応 中荷重用リニアガイド

通常出荷日：7 日目 ～

型番:

C-MLG9-75
解除

  • 【都度確認品】価格・出荷日の確認が必要な商品です。

  • エラーメッセージを取得できませんでした。 (メッセージコード=CMAE08)

  • 24年12月に調達方針の見直しにより販売終了とさせて頂きます。代替品は<SSEB10>をご検討ください。

  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

C-MLG9-75の仕様・寸法情報

セット品/単品
セット品
ブロック形状
[標準] 標準ブロック
レール種類
標準レール
ブロック数
1
レール幅 W1(mm)
9
組付時高さ H(mm)
10
レール長さ L(mm)
75
精度規格
並級
予圧種類
[すきま] 普通すきま
材質
炭素鋼
リテーナ
なし
潤滑の種類
潤滑油塗布
転動体
ボール
基本定格荷重 動定格(N)
1860
基本定格荷重 静定格(N)
2550
静的許容モーメント MA(N・m)
7.35
静的許容モーメント MB(N・m)
7.35
静的許容モーメント MC(N・m)
11.76
呼び型番
9
ボール配列
ミニチュアタイプ
ブロック取付穴ピッチ（幅方向）(mm)
15
ブロック取付穴ピッチ（長さ方向）(mm)
10
ブロック取付穴径
M3
レール取付穴ピッチ(mm)
20
レール取付穴径
3.5
潤滑ユニット（MX）有無
無
グリースの種類
リチウム系石けん基グリース(標準)
L寸法タイプ
定寸タイプ
表面処理
なし
種類詳細
ミニチュアリニアガイド
長さ(mm)
-
-
-
chemSHERPA
回答不可（調査不可/特定物質あり）

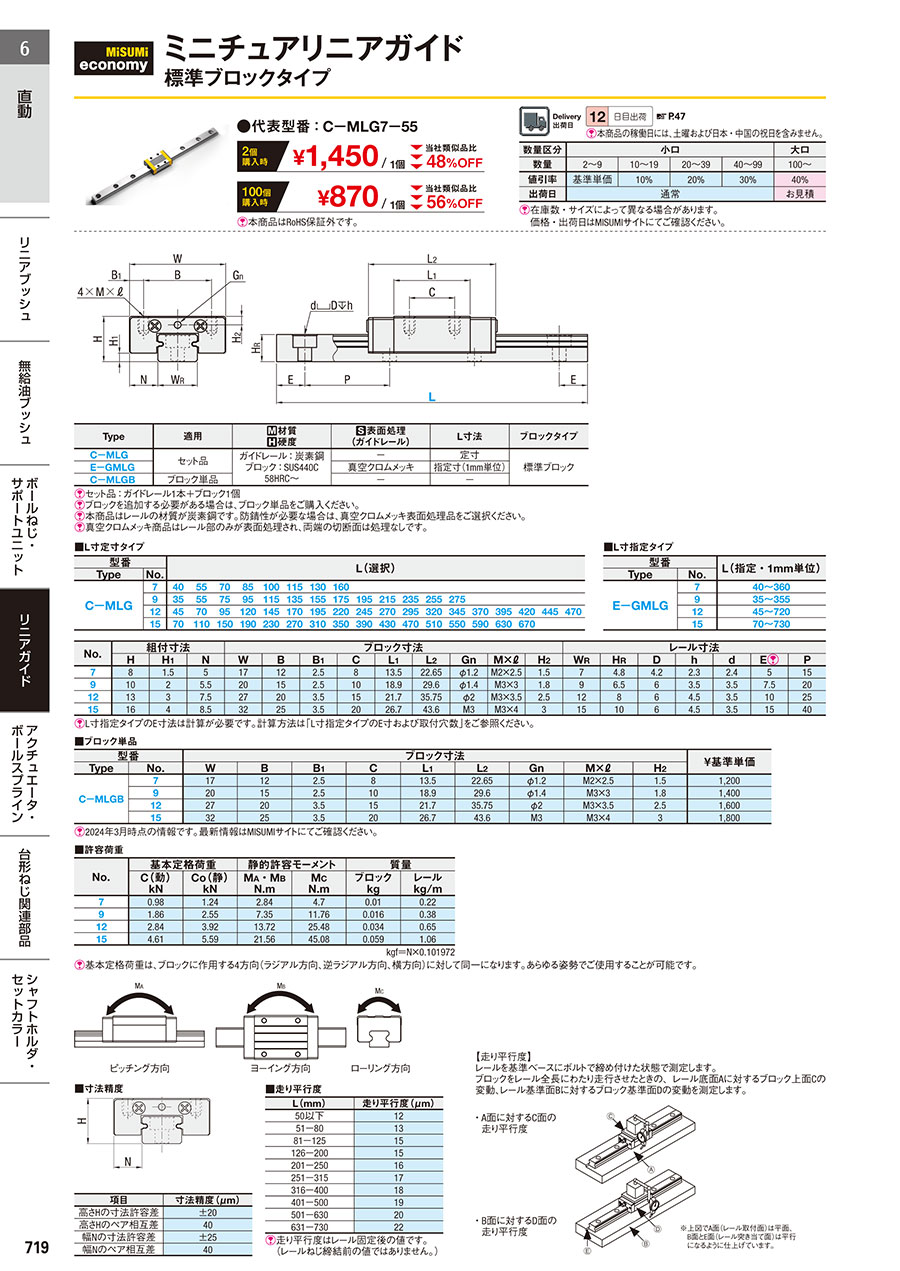

外形図・規格表

外形図
ミスミミニチュアリニアガイドスライダー寸法図

Type適用[ M ] 材質
[ H ] 硬度		[ S ] 表面処理
（ガイドレール）		L寸法ブロックタイプ
C-MLGセット品ガイドレール：炭素鋼
ブロック：SUS440C
58HRC～		-定寸標準ブロック
E-GMLG真空クロムメッキ指定寸
C-MLGBブロック単品--
[ ! ] セット品：ガイドレール1本＋ブロック1個
規格表
注文例 型式(Type·No.)－L
 C-MLG7－55
■L寸定寸タイプ
型式L（選択）
TypeNo.
C-MLG740557085100115130160
935557595115135155175195215235255275
12457095120145170195220245270295320345370395420445470
1570110150190230270310350390430470510550590630670
[ ! ] 本商品はRoHS保証外です。ご注意ください。

型式組付けブロックレール
Type

No.

HH1NWBB1CL1L2GnM×ℓH2WRHRDhdEP
C-MLG781.5517122.5813.522.65φ1.2M2×2.51.574.84.22.32.4515
91025.520152.51018.929.6φ1.4M3×31.896.563.53.57.520
121337.527203.51521.735.75φ2M3×3.52.512864.53.51025
151648.532253.52026.743.6M3M3×43151064.53.51540

■L寸指定タイプ
型式組付け寸法mmブロック寸法レール寸法
Type

No.

L寸mmHH1NWBB1CL1L2GnM×ℓH2WRHRDhdEP
E-GMLG740～36081.5517122.5813.522.65φ1.2M2×2.51.574.84.22.32.4L寸指定タイプ
詳細寸法
参照		15
935～3551025.520152.51018.929.6φ1.4M3×31.896.563.53.520
1245～7201337.527203.51521.735.75φ2M3×3.52.512864.53.525
1570～7301648.532253.52026.743.6M3M3×43151064.53.540
[ ! ] 本商品はRoHS保証外です。ご注意ください。

■ブロック単品
型式外径寸法ブロック寸法
TypeWR高さH幅W長さL2BB1CL1GnM×ℓH2
C-MLGB781722.65122.5813.5φ1.2M2*2.51.5
9102029.6152.51018.9φ1.4M3*31.8
12132735.75203.51521.7φ2M3*3.52.5
15163243.6253.52026.7M3M3*43
[ ! ] 本商品はRoHS保証外です。ご注意ください。

■荷重データ
No.基本定格荷重静的許容モーメント質量
C(動）
kN		Co（静）
kN		MA・MB
N.m		MC
N.m		ブロック
kg		レール
kg/m
70.981.242.844.70.010.22
91.862.557.3511.760.0160.38
122.843.9213.7225.480.0340.65
154.615.5921.5645.080.0591.06
      kgf＝N×0.101972
[ ! ] 基本定格荷重は、ブロックに作用する4方向（ラジアル方向、逆ラジアル方向、横方向）に対して同一になります。あらゆる姿勢でご使用することが可能です。


■ 許容荷重
●基本動定格荷重（C）
基本動定格荷重とは、一群の同じリニアガイドを同じ条件で個々に走行させたとき、そのうちの90％が転がり疲れによる材料の損傷がなく50×10m3走行できるような方向と大きさが一定の荷重をいいます。

●基本静定格荷重(Co)
基本静定格荷重とは、最大応力を受けている接触部において、転動体の永久変形量と、転動面の永久変形量の和が転動体の直径の0.0001倍となるような静止荷重をいいます。

●静的許容モーメント(MA、MB、MC)
モーメント荷重が作用した時に受けられる静的なモーメント荷重の限界値を、基本静定格荷重Coと同様な永久変形量によって定めます。

■L寸指定タイプの詳細寸法
L寸指定タイプは、レ-ル両端を均等にカットします。その場合のレール取付穴数(M)は下表をご参照ください。
また、Ｅ寸法は下記の計算式の通りとなります。

リニアガイド静的許容モ−メント
例：E-MLG12-168の場合、リニアガイド静的許容モ−メント
No.791215取付穴数
M
L-35～ 4745～ 5770～ 872
40～5048～ 6758～ 8288～ 1273
51～6568～ 8783～ 107128～ 1674
66～8088～ 107108～ 132168～2075
81～95108～ 127133～ 157208～ 2476
96～ 110128～ 147158～ 182248～ 2877
111～ 125148～ 167183～ 207288～ 3278
126～ 140168～ 187208～ 232328～ 3679
141～ 155188～ 207233～ 257368～ 40710
156～ 170208～ 227258～ 282408～ 44711
171～ 185228～ 247283～ 307448～ 48712
186～ 200248～ 267308～ 332488～52713
201～ 215268～ 287333～ 357528～56714
216～ 230288～ 307358～ 382568～60715
231～ 245308～ 327383～ 407608～64716
246～ 260328～ 347408～432648～68717
261～ 275348～ 355433～457688～73018
276～ 290-458～482-19
291～ 305-483～507-20
306～ 320-508～532-21
321～ 335-533～557-22
336～350-558～582-23
351～360-583～607-24
--608～632-25
--633～657-26
--658～682-27
--683～707-28
--708～720-29
P15202540
精度基凖
●寸法精度
単位：μm
精度規格並級
高さHの寸法許容差±20
高さHのペア相互差40
幅Nの寸法許容差±25
幅Nのペア相互差40

●走り平行度
レール長さ(mm)精度等級（μm）
50以下12
51-8013
81-12515
126-20015
201-25016
251-31517
316-40018
401-50019
501-63020
631-73022
リニアガイド寸法精度イメージ図

【走り平行度】
表中の数値はいずれもレールを基準ベースに固定した状態で測定した値です。
ブロックをレール全長にわたり走行させたときの、レール底面Aに対するブロック上面Cの変動、レール基準面Bに対するブロック基準面Dの変動を測定します。


・A面に対するC面の走り平行度

・B面に対するD面の走り平行度

【エコノミーシリーズ・大口超割引】 中国製　ミニチュアリニアガイド 標準ブロックタイプ:関連画像

※上図でA面（レール取付面）は平面、B面とE面（レール突き当て面）は平行になるように仕上げています。



許容荷重(N)≦Co/fs
許容モーメント(N・m)≦(MA、MB、MC)/fs

fs:静的安全係数　　Co:基本静定格荷重(N)
MA、MB、MC:静的許容モーメント(N・m)

【エコノミーシリーズ・大口超割引】 中国製　ミニチュアリニアガイド 標準ブロックタイプ:関連画像

【エコノミーシリーズ・大口超割引】 中国製　ミニチュアリニアガイド 標準ブロックタイプ:関連画像
ピッチング方向

【エコノミーシリーズ・大口超割引】 中国製　ミニチュアリニアガイド 標準ブロックタイプ:関連画像
ヨーイング方向

【エコノミーシリーズ・大口超割引】 中国製　ミニチュアリニアガイド 標準ブロックタイプ:関連画像
ローリング方向


●静的安全係数（fS）
静止時や、低速運動時に受けられる、基本静定格荷重Coは、使用条件によっては、表–2に示す静的安全係数fSで除して用います。
表-2静的安全係数（fSの下限）
使用条件fSの下限
普通の運転条件のとき1～2
円滑な走行性能を要求するとき2～4
振動・衝撃があるとき3～5
製品比較情報
■当社類似品比較
 当社類似品
SSEB10－115		エコノミーシリーズ
C－MLG9－115
材質ステンレス鋼炭素鋼
硬度56HRC～58HRC～
基本定格荷重C(動) (kN)1.51.86
基本定格荷重Co(静) (kN)2.52.55
静的許容モーメントMA・MB (N・m)5.17.35
静的許容モーメントMC (N・m)10.211.76
高さH寸法公差差 (μm)±20±20
高さHペア相互差差 (μm)1540
幅N寸法公差差 (μm)±25±25
幅Nペア相互差差 (μm)2040
走り平行度 (μm)※715
予圧管理ありなし
型番選定基準高さH基準レール幅WR基準
RoHS10対応保証外
※走り平行度はレール長さにより異なります。


型番リスト

表示件数
  • 1
    • 型番
    C-MLG9-75

    レール幅 W1

    (mm)

    組付時高さ H

    (mm)

    レール長さ L

    (mm)

    基本定格荷重 動定格

    (N)

    基本定格荷重 静定格

    (N)

    静的許容モーメント MA

    (N・m)

    静的許容モーメント MB

    (N・m)

    静的許容モーメント MC

    (N・m)

    呼び型番

    ブロック取付穴ピッチ（幅方向）

    (mm)

    ブロック取付穴ピッチ（長さ方向）

    (mm)

    ブロック取付穴径

    レール取付穴ピッチ

    (mm)

    レール取付穴径

    L寸法タイプ

    表面処理

    長さ

    (mm)

    		最小発注数量
    9
    10
    75
    1860
    2550
    7.35
    7.35
    11.76
    9
    15
    10
    M3
    20
    3.5
    定寸タイプ
    なし
    -
    2個
    通常単価(税別) (税込単価)
    通常出荷日
    1,550円
    ( 1,705円 )
    12日目〜
  • 1

    • 詳細情報

    基本情報

    【まとめ買いでお得】100個以上から大幅割引き！
    ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

    ご注意

    • 本製品はRoHS保証外になります。ご注意ください。
    • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
    • 【販売終了予定品】販売終了予定の商品です。
      代替商品は＜SSEB、RSEB＞です。
      商品ページにて仕様をご確認ください。
    • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格



    価格表


    ■L寸定寸タイプ
    ・下表の価格表は24年3月時点の情報になります。
    ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    No.定寸L￥基準単価
    C−MLG
    7401,360
    551,450
    701,450
    851,560
    1001,560
    1151,560
    1301,610
    1601,780
    9351,550
    551,550
    751,550
    951,630
    1151,740
    1351,840
    1552,170
    1752,080
    1952,460
    2152,490
    2352,380
    2552,530
    2752,530
    12451,650
    701,650
    951,760
    1201,770
    1451,880
    1701,980
    1952,100
    2202,220
    2452,340
    2702,470
    2952,610
    3202,650
    3452,790
    3702,990
    3953,150
    4203,340
    4453,530
    4703,690
    15701,890
    1101,890
    1502,020
    1902,160
    2302,320
    2702,540
    3102,790
    3503,000
    3903,180
    4303,240
    4703,480
    5103,710
    5503,950
    5904,270
    6304,580
    6704,890
    ■L寸指定タイプ
    ・下表の価格表は24年3月時点の情報になります。
    ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    No.指定寸L￥基準単価
    E−GMLG
    740～503,750
    51～653,830
    66～803,930
    81～954,010
    96～1154,100
    116～1304,190
    131～1454,820
    146～1604,870
    161～1754,920
    176～1904,970
    191～2055,020
    206～2205,080
    221～2355,130
    236～2505,190
    251～2655,240
    266～2805,300
    281～2955,350
    296～3605,410
    935～554,270
    56～754,360
    76～954,460
    96～1154,590
    116～1354,700
    136～1554,820
    156～1754,960
    176～1955,110
    196～2155,140
    216～2355,300
    236～2555,460
    256～2755,620
    276～2955,650
    296～3155,680
    316～3355,710
    336～3555,740
    1245～704,630
    71～954,750
    96～1204,870
    121～1454,990
    146～1705,110
    171～1955,240
    196～2205,370
    221～2455,500
    246～2705,650
    271～2955,800
    296～3206,140
    321～3456,300
    346～3706,520
    371～3956,700
    396～4206,920
    421～4457,130
    446～4707,300
    471～4957,340
    496～5207,380
    521～5457,420
    546～5707,460
    571～5957,510
    596～6207,550
    621～6457,600
    646～6707,640
    671～6957,690
    696～7207,730
    1570～1105,350
    111～1505,500
    151～1905,650
    191～2305,830
    231～2706,070
    271～3106,660
    311～3506,880
    351～3907,080
    391～4307,150
    431～4707,420
    471～5107,920
    511～5508,190
    551～5908,550
    591～6308,890
    631～6709,230
    671～7109,570
    711～7309,910
    ・下表の価格表は24年3月時点の情報になります。
    ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    型式￥基準単価
    TypeNo.
    C-MLGB71,200
    91,400
    121,600
    151,800

    概要・仕様

    使用例
    使用例linear-guides
    機構名：4倍ストロークスライドテーブル
    特長1：中頻度の駆動と位置決めに適しています。
    特長2：テーブル上の軽量ワークをシリンダストロークの4倍の距離を搬送します。
    使用方法
    ■ご利用にあたって
    ①ミスミ製リニアガイドはブロックをレールから外しても、保持器が装着されていますのでボールは脱落しません。ただし、急激な速度でレールからブロックを外したり、レールを斜めに挿入するとボールが脱落する場合があります。ブロックの取外し、取付けは、十分慎重に行ってください。
    ②リターンキャップとの衝突を極力避けてください。鋼球の循環に影響し、滑りが悪くなる恐れがあります。
    ③防錆目的の場合は、真空クロムメッキ表面処理品を優先して選択してください。
    misumiミニチュアリニアガイドスライダー使用上の注意

    ■メンテナンス（グリース給油）について
    ①グリースはリニアガイドの鋼球と軌道面の表面に油膜を形成し、摩擦を小さくして焼付けを防止する効果があります。
    グリースの減少及び劣化はリニアガイドの寿命に大きく影響しますので、使用条件に合わせ適時給油してください。
    ミスミのリニアガイドは出荷時にリチウム石けん基グリースが充填してありますので、そのままで使用できます。
    ②推奨給油間隔：
      通常6ヶ月ごと
      走行距離が長い場合は3ヶ月ごと、期間内に1000kmを超える場合は1000kmごと
      *上記は走行距離基準での給油間隔です。使用環境によりグリースの劣化、汚れが激しい場合は適宜給油間隔を縮める必要があります。
    注意・禁止事項
    リニアガイドを正常にご使用いただけるように、取付時、以下の点にご注意ください。
    ①取付面の形状による干渉がないか
    取付面の形状による干渉がないか確認します。

    ②ワーク取付面の平面度は5μ程度を確保いただくことを推奨いたします。軽微な変形が発生する恐れがあります。
    misumi取付面の平面度

    ③リニアガイド平行度と高さのペア誤差が取付許容差内にあるか

    平行度誤差許容差

    【エコノミーシリーズ・大口超割引】 中国製　ミニチュアリニアガイド 標準ブロックタイプ:関連画像

    高さ誤差許容差

    【エコノミーシリーズ・大口超割引】 中国製　ミニチュアリニアガイド 標準ブロックタイプ:関連画像



    ④正規な取付方法で取り付ける

    図1：押し板による固定
    【エコノミーシリーズ・大口超割引】 中国製　ミニチュアリニアガイド 標準ブロックタイプ:関連画像

    図2：テーパーギブによる固定
    【エコノミーシリーズ・大口超割引】 中国製　ミニチュアリニアガイド 標準ブロックタイプ:関連画像

    図3：押しねじによる固定
    【エコノミーシリーズ・大口超割引】 中国製　ミニチュアリニアガイド 標準ブロックタイプ:関連画像

    関連商品
    【エコノミーシリーズ】 中国製　転造ボールねじ
    軸径φ8　リード2　精度等級C7    		 【エコノミーシリーズ】 サポートユニット 固定側
    標準タイプ 角型 海外製ラジアルベアリング         		 【エコノミーシリーズ】 転造ボールねじ専用サポートユニット 固定側
    丸型 海外製ラジアルベアリング

    関連資料
    リニアガイドの取付方法・ 使用方法については>>ここを参照ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    【エコノミーシリーズ】 ミニチュアリニアガイド 標準ブロックタイプの型番C-MLG9-75のページです。 型番C-MLG9-75に関する仕様情報を記載しております。
    【エコノミーシリーズ】 ミニチュアリニアガイド 標準ブロックタイプのレビュー
    4平均満足度：4.04件のレビュー
    シリンダ駆動のガイド
    4
    満足度：4.02023/05/10
    シリンダ駆動のガイドに使用しました。 安価ですが納期が掛かります。 精度はシリンダ駆動程度なら問題ないです。
    1人が参考にしています。
    治具シリンダーレール用
    4
    満足度：4.02023/04/06
    エアーシリンダーのまわり止めと軌道がずれないようにするために購入 安価であるが入荷までに時間がかかることと精度が若干荒い...もっと読む
    1人が参考にしています。
    実験器具用に利用
    4
    満足度：4.02024/01/26
    実験用に注文しましたが、すぐ届きましたし、指定通りの商品で満足しています。
    0人が参考にしています。
    ｱｯｸ溶接治具の製品位置決め部品ガイドとして使用しています。
    4
    満足度：4.02023/08/11
    ｱｯｸ溶接治具の製品位置決め部品ガイドとして使用しています。安い、でも納期長いは注意必要です。使用上は特に問題ありません...もっと読む
    0人が参考にしています。
    4件全て見る

    リニアガイドカテゴリの売れ筋ランキング

    通常価格、通常出荷日が表示と異なる場合がございます

    リニアガイドに関連する通販・販売特集

    技術サポート窓口

    商品の仕様・技術のお問い合わせ

    Webお問い合わせフォーム

    営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

    ※お問い合わせフォームは24時間受付しております。

    見積もり・発注後 最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

    閉じる
    比較リスト
