ミスミ

MISUMI economy

【エコノミーシリーズ】 RoHS対応取手丸棒ラバー付

数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 230円～650円

税込単価: 253円～715円

この商品のクリーン洗浄品

クリーン洗浄・梱包済みでお届けします

ミスミ

【クリーン洗浄品】-エコノミーシリーズ- RoHS対応取手丸棒ラバー付

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応取手ステンレス製丸棒－小型－

通常価格(税別)： 140円 (税込価格：154円)

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

本体種類
標準形
面付形種類
U字形
形状
ストレート
取付方法
めねじ
グリップ断面形状
丸形
グリップ太さ【範囲選択】 (mm)
11～15
許容荷重 (N)
2500
座金選択
座金なし

ご注意

2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
材質「SUS304相当」の商品は、加工工程で磁性を帯びる場合があります。
洗浄品はこちらからご選定いただけます。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が36型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

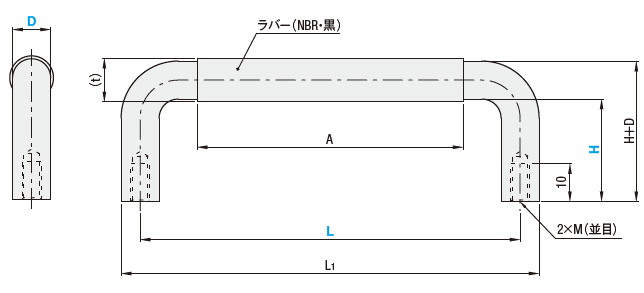

外形図

規格表

【材質表】

Type	[ M ]材質	[ S ]表面処理
C−NUWANL	SS400相当＋ラバー	クロムメッキ
C−NUWANSL	SUS304相当＋ラバー	バフ研磨

注文例		型番	ー	L	ー	H
		C−NUWANL10	ー	80	ー	27

【規格表】
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		L	H	全高	L₁	M	A	(t)	許容荷重 (N)	￥基準単価
Type	D									C−NUWANL	C−NUWANSL
C−NUWANL C−NUWANSL	10	80	27	37.75	90	5	50	11.5	2500	260	360
			50	60.75						300	310
		100	27	37.75	110		70			270	300
			50	60.75						230	310
		110	27	37.75	120		80			－	300
			50	60.75						－	320
		120	27	37.75	130		90			290	410
			50	60.75						240	330
		125	27	37.75	135		95			－	310
			50	60.75						250	340
		160	27	37.75	170		130			－	330
			50	60.75						290	480
		200	50	60.75	210		170			－	380
		250	27	37.75	260		220			－	410
			50	60.75						－	450
	12	150	40	52.75	162	8	120	13.5		430	560
			75	87.75						360	610
		188	75	87.75	200		158			－	520
		238	40	52.75	250		208			390	530
			75	87.75						500	580
		288	40	52.75	300		258			440	610
			75	87.75						550	650

[ ! ]材質「SUS304相当」の商品は、加工工程で磁性を帯びる場合があります。

製品比較情報

	当社類似品 UWANSL・UWANSLZ UWANL・UWANLZ	エコノミーシリーズ C−NUWANL C-NUWANSL
材質	SUS304＋ラバー SUM22L＋ラバー	SUS304相当＋ラバー SS400相当＋ラバー
形状	座金なし、座金あり	座金なし
RoHS10	対応	対応

注意事項

クロムメッキ品はメッキ処理の性質上、光沢度に若干のばらつきがありますが、商品の性能には影響ございません。
材質「SUS304相当」の商品は、加工工程で磁性を帯びる場合があります。

型番リスト

表示件数

型番

特性・用途

材質

取付ピッチ【範囲選択】

(mm)

取付ピッチ

(mm)

取付高さ【範囲選択】

(mm)

全高

(mm)

グリップ太さ（t）

(mm)

詳細材質

表面処理

長手寸法

(mm)

直径D

(mm)

内高H

(mm)

RoHS?

最小発注数量

該当なし	[スチール] スチール	～100	80	35.1～40	37.75	11.5	-	クロムメッキ	90	-	27	10	1個
該当なし	[スチール] スチール	～100	80	55.1～70	60.75	11.5	-	クロムメッキ	90	-	50	10	1個
該当なし	[スチール] スチール	～100	100	35.1～40	37.75	11.5	-	クロムメッキ	110	-	27	10	1個
該当なし	[スチール] スチール	～100	100	55.1～70	60.75	11.5	-	クロムメッキ	110	-	50	10	2個
該当なし	[スチール] スチール	101～150	120	35.1～40	37.75	11.5	-	クロムメッキ	130	-	27	10	1個
該当なし	[スチール] スチール	101～150	120	55.1～70	60.75	11.5	-	クロムメッキ	130	-	50	10	2個
該当なし	[スチール] スチール	101～150	125	55.1～70	60.75	11.5	-	クロムメッキ	135	-	50	10	2個
該当なし	[スチール] スチール	151～200	160	55.1～70	60.75	11.5	-	クロムメッキ	170	-	50	10	2個
該当なし	[スチール] スチール	101～150	150	50.1～55	52.75	13.5	-	クロムメッキ	162	-	40	10	1個
該当なし	[スチール] スチール	101～150	150	70.1～	87.75	13.5	-	クロムメッキ	162	-	75	10	2個
該当なし	[スチール] スチール	201～300	238	50.1～55	52.75	13.5	-	クロムメッキ	250	-	40	10	2個
該当なし	[スチール] スチール	201～300	238	70.1～	87.75	13.5	-	クロムメッキ	250	-	75	10	2個
該当なし	[スチール] スチール	201～300	288	50.1～55	52.75	13.5	-	クロムメッキ	300	-	40	10	2個
該当なし	[スチール] スチール	201～300	288	70.1～	87.75	13.5	-	クロムメッキ	300	-	75	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] ステンレス	～100	80	35.1～40	37.75	11.5	SUS304相当	バフ研磨	90	-	27	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] ステンレス	～100	80	55.1～70	60.75	11.5	SUS304相当	バフ研磨	90	-	50	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] ステンレス	～100	100	35.1～40	37.75	11.5	SUS304相当	バフ研磨	110	-	27	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] ステンレス	～100	100	55.1～70	60.75	11.5	SUS304相当	バフ研磨	110	-	50	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] ステンレス	101～150	110	35.1～40	37.75	11.5	SUS304相当	バフ研磨	120	-	27	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] ステンレス	101～150	110	55.1～70	60.75	11.5	SUS304相当	バフ研磨	120	-	50	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] ステンレス	101～150	120	35.1～40	37.75	11.5	SUS304相当	バフ研磨	130	-	27	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] ステンレス	101～150	120	55.1～70	60.75	11.5	SUS304相当	バフ研磨	130	-	50	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] ステンレス	101～150	125	35.1～40	37.75	11.5	SUS304相当	バフ研磨	135	-	27	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] ステンレス	101～150	125	55.1～70	60.75	11.5	SUS304相当	バフ研磨	135	-	50	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] ステンレス	151～200	160	35.1～40	37.75	11.5	SUS304相当	バフ研磨	170	-	27	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] ステンレス	151～200	160	55.1～70	60.75	11.5	SUS304相当	バフ研磨	170	-	50	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] ステンレス	151～200	200	55.1～70	60.75	11.5	SUS304相当	バフ研磨	210	-	50	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] ステンレス	201～300	250	35.1～40	37.75	11.5	SUS304相当	バフ研磨	260	-	27	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] ステンレス	201～300	250	55.1～70	60.75	11.5	SUS304相当	バフ研磨	260	-	50	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] ステンレス	101～150	150	50.1～55	52.75	13.5	SUS304相当	バフ研磨	162	-	40	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] ステンレス	101～150	150	70.1～	87.75	13.5	SUS304相当	バフ研磨	162	-	75	10	1個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] ステンレス	151～200	188	70.1～	87.75	13.5	SUS304相当	バフ研磨	200	-	75	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] ステンレス	201～300	238	50.1～55	52.75	13.5	SUS304相当	バフ研磨	250	-	40	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] ステンレス	201～300	238	70.1～	87.75	13.5	SUS304相当	バフ研磨	250	-	75	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] ステンレス	201～300	288	50.1～55	52.75	13.5	SUS304相当	バフ研磨	300	-	40	10	2個
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] ステンレス	201～300	288	70.1～	87.75	13.5	SUS304相当	バフ研磨	300	-	75	10	2個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

260円 ( 286円 )	在庫品1日目当日出荷可能	-
300円 ( 330円 )	在庫品1日目当日出荷可能	-
270円 ( 297円 )	在庫品1日目当日出荷可能	-
230円 ( 253円 )	26日目〜	-
290円 ( 319円 )	在庫品1日目当日出荷可能	-
240円 ( 264円 )	26日目〜	-
250円 ( 275円 )	26日目〜	-
290円 ( 319円 )	26日目〜	-
430円 ( 473円 )	在庫品1日目当日出荷可能	-
360円 ( 396円 )	26日目〜	-
380円 ( 418円 )	26日目〜	-
490円 ( 539円 )	26日目〜	-
430円 ( 473円 )	26日目〜	-
540円 ( 594円 )	26日目〜	-
360円 ( 396円 )	在庫品1日目当日出荷可能	SL-C-NUWANSL10-80-27
310円 ( 341円 )	26日目〜	SL-C-NUWANSL10-80-50
290円 ( 319円 )	26日目〜	SL-C-NUWANSL10-100-27
310円 ( 341円 )	26日目〜	SL-C-NUWANSL10-100-50
290円 ( 319円 )	26日目〜	SL-C-NUWANSL10-110-27
320円 ( 352円 )	26日目〜	SL-C-NUWANSL10-110-50
410円 ( 451円 )	在庫品1日目当日出荷可能	SL-C-NUWANSL10-120-27
330円 ( 363円 )	在庫品1日目当日出荷可能	SL-C-NUWANSL10-120-50
310円 ( 341円 )	26日目〜	SL-C-NUWANSL10-125-27
340円 ( 374円 )	26日目〜	SL-C-NUWANSL10-125-50
320円 ( 352円 )	26日目〜	SL-C-NUWANSL10-160-27
480円 ( 528円 )	9日目〜	SL-C-NUWANSL10-160-50
380円 ( 418円 )	26日目〜	SL-C-NUWANSL10-200-50
410円 ( 451円 )	26日目〜	SL-C-NUWANSL10-250-27
450円 ( 495円 )	26日目〜	SL-C-NUWANSL10-250-50
560円 ( 616円 )	在庫品1日目当日出荷可能	SL-C-NUWANSL12-150-40
610円 ( 671円 )	在庫品1日目当日出荷可能	SL-C-NUWANSL12-150-75
520円 ( 572円 )	26日目〜	SL-C-NUWANSL12-188-75
530円 ( 583円 )	26日目〜	SL-C-NUWANSL12-238-40
580円 ( 638円 )	26日目〜	SL-C-NUWANSL12-238-75
610円 ( 671円 )	26日目〜	SL-C-NUWANSL12-288-40
650円 ( 715円 )	26日目〜	SL-C-NUWANSL12-288-75

詳細情報

基本情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
材質「SUS304相当」の商品は、加工工程で磁性を帯びる場合があります。
洗浄品はこちらからご選定いただけます。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

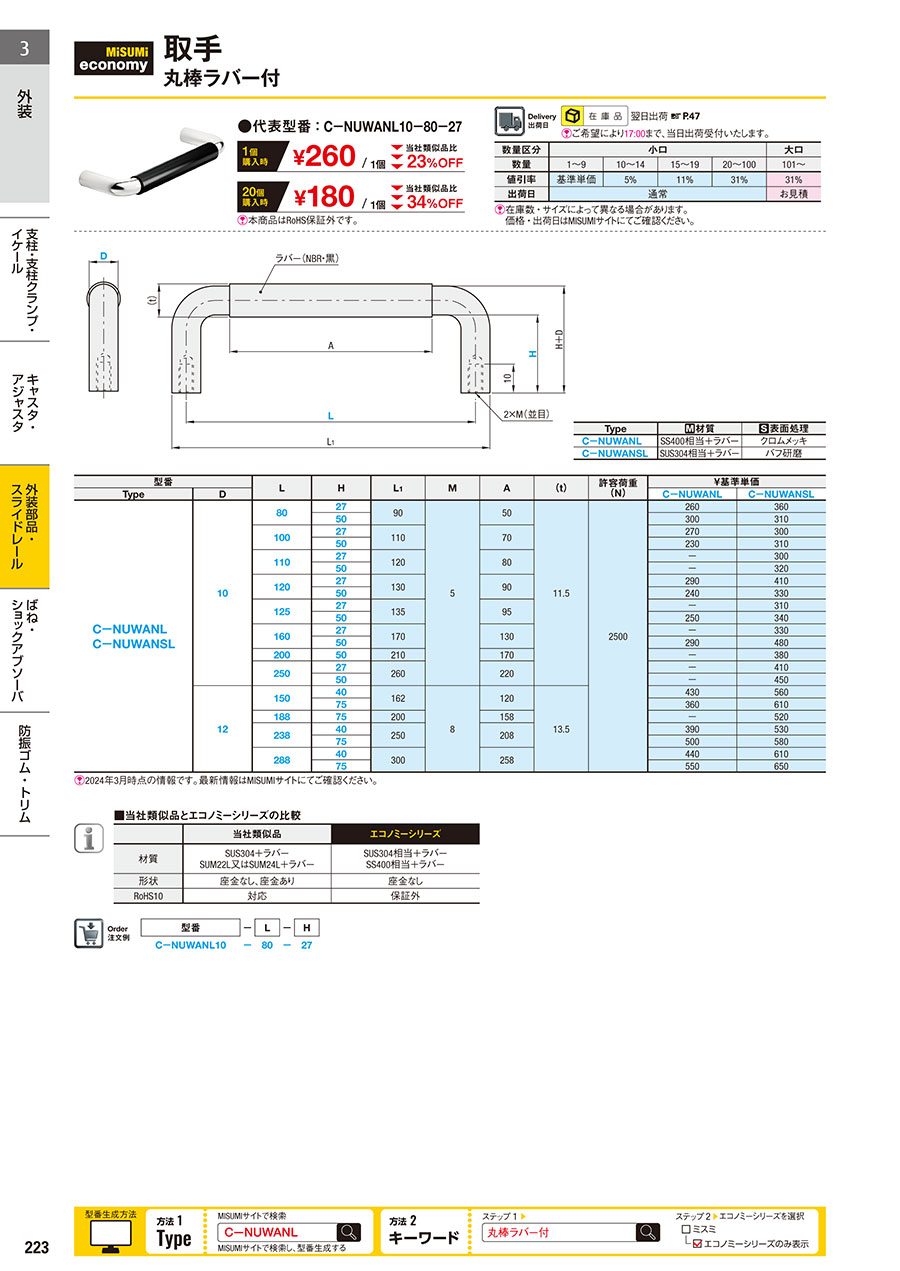

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
