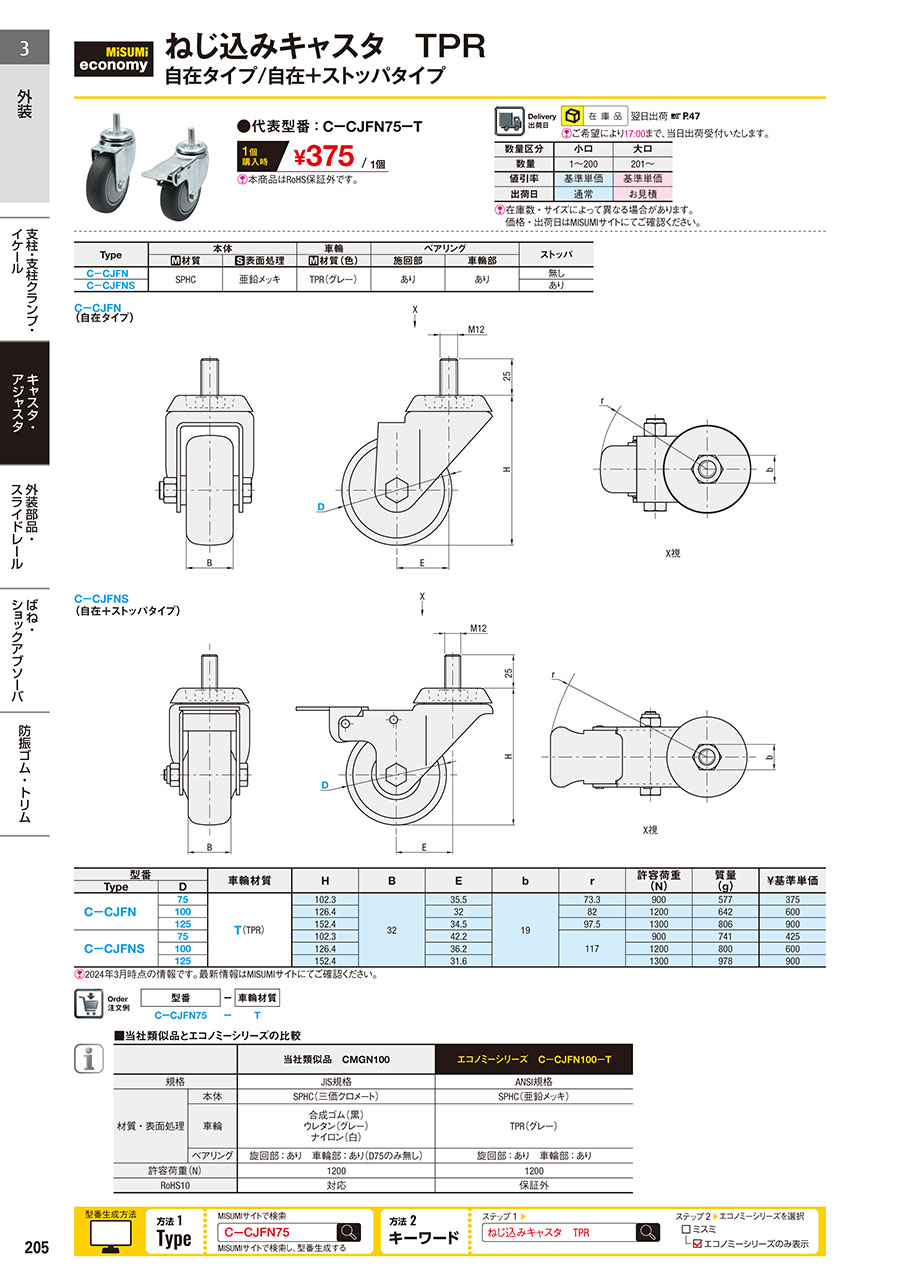

【エコノミーシリーズ】 RoHS対応 ねじ込みキャスタ TPR 自在+ストッパタイプ

C－CJFNS
（自在＋ストッパタイプ） X視

■当社類似品とエコノミーシリーズの比較

		当社類似品 CMGN100	エコノミーシリーズ C－CJFN100－T
規格		JIS規格	ANSI規格
材質・表面処理	本体	SPHC(三価クロメート)	SPHC(亜鉛メッキ)
	車輪	合成ゴム(黒) ウレタン(グレー) ナイロン(白)	TPR(グレー)
	ベアリング	旋回部：あり 車輪部：あり(D75のみ無し)	旋回部：あり 車輪部：あり
許容荷重(daN)		120	120
RoHS10		対応	対応

使用例：部材搬送台車

■キャスタ使用上の注意

【注意事項1】許容荷重
許容荷重を超える使用はしないでください。
カタログ表中の許容荷重は、平坦な床面を人力で搬送する場合の荷重の限度を指示しています。

【注意事項2】使用速度
使用速度は平坦な路面を歩行速度以下で間欠的に使用し、動力による牽引や発熱を伴う連続使用は避けてください。

車輪径	使用速度
75mm以下	2km/h以下
100mm以下	4km/h以下

【注意事項3】ストッパ
長期の使用による摩耗・損傷で、気付かないうちに機能の低下をきたす恐れがありますのでご注意ください。
一般に、車輪の材質によって制動力は異なります。
製品の安全上、特に必要がある場合は他の手段（車輪止め、フロアストッパ）を使用してください。

【注意事項4】使用環境
通常、キャスタは常温の構内で使用されることを想定しています。
高温、低温、多湿、酸、アルカリ、塩分、溶剤、油、海水、薬品等の影響を受ける特殊な環境でのご使用は避けてください。

【注意事項5】取付方法
①取付面が水平になるように取り付けてください。
②旋回（自在）キャスタは、その旋回軸が垂直になるように取り付けてください。
③固定キャスタはお互いに平行になるように取り付けてください。
④取り付け穴部を確認し、適正なボルト・ナットで緩みが無いよう確実に取付作業を行なってください。
⑤ねじ込み式キャスタの取付は、適正トルクでネジの六角部を締めてください。過度に締め付けトルクを加えると軸部が緊張し、破断の原因となります。
（参考　ネジ径12mmの適正トルク20〜50N・m）
