【エコノミーシリーズ】 T字形ノブ
未確定：候補が3型番あります。
外形図・規格表
外形図
C－NTXF
[ ! ]本商品はRoHS保証外です。ご注意ください。
[ ! ]本商品はRoHS保証外です。ご注意ください。
規格表
| 注文例 | 型番 | |
| CーNTXF6 |
| [ M ]材質 | 色 | |
| 本体 | ねじ | |
| フェノール樹脂 | 黄銅(インサート) | 黒 |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]本商品はRoHS保証外です。ご注意ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | D | H | D1 | d | h | h1 | Lf | 質量 (g) | ￥基準単価 | |
| Type | M | |||||||||
| CーNTXF | 6 | 70 | 38 | 18 | 12 | 13.5 | 10 | 24 | 31 | 450 |
| 8 | 80 | 43.5 | 21 | 15.8 | 16.5 | 12.5 | 26 | 59 | 520 | |
| 10 | 90 | 44.5 | 22.5 | 18 | 16 | 13 | 25 | 75 | 600 | |
商品特長
■エコノミーシリーズ樹脂製ノブの把持部本体材質は高温に強いフェノール樹脂製です。80℃以下の環境でのご利用を推奨します。
■特に中・小型機器でスクリュー部品と組み合わせて締め付け・固定の用途に適しています。
■表面は滑らかで見た目がよく、光沢があります。
■特に中・小型機器でスクリュー部品と組み合わせて締め付け・固定の用途に適しています。
■表面は滑らかで見た目がよく、光沢があります。
| エコノミーシリーズ |
| 表面は滑らかで見た目がきれい |
 |
注意事項
ノブ商品はめねじ取り付けとおねじ取り付けの2種類の取り付け方法があり、実際の使用環境に応じて選定できます。
本品は、本体の材質がフェノールのため、0-80℃の環境下でのご利用を推奨します。高温で密閉された環境下で使用する場合、金属製ノブがお薦めです。
本品は、本体の材質がフェノールのため、0-80℃の環境下でのご利用を推奨します。高温で密閉された環境下で使用する場合、金属製ノブがお薦めです。
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

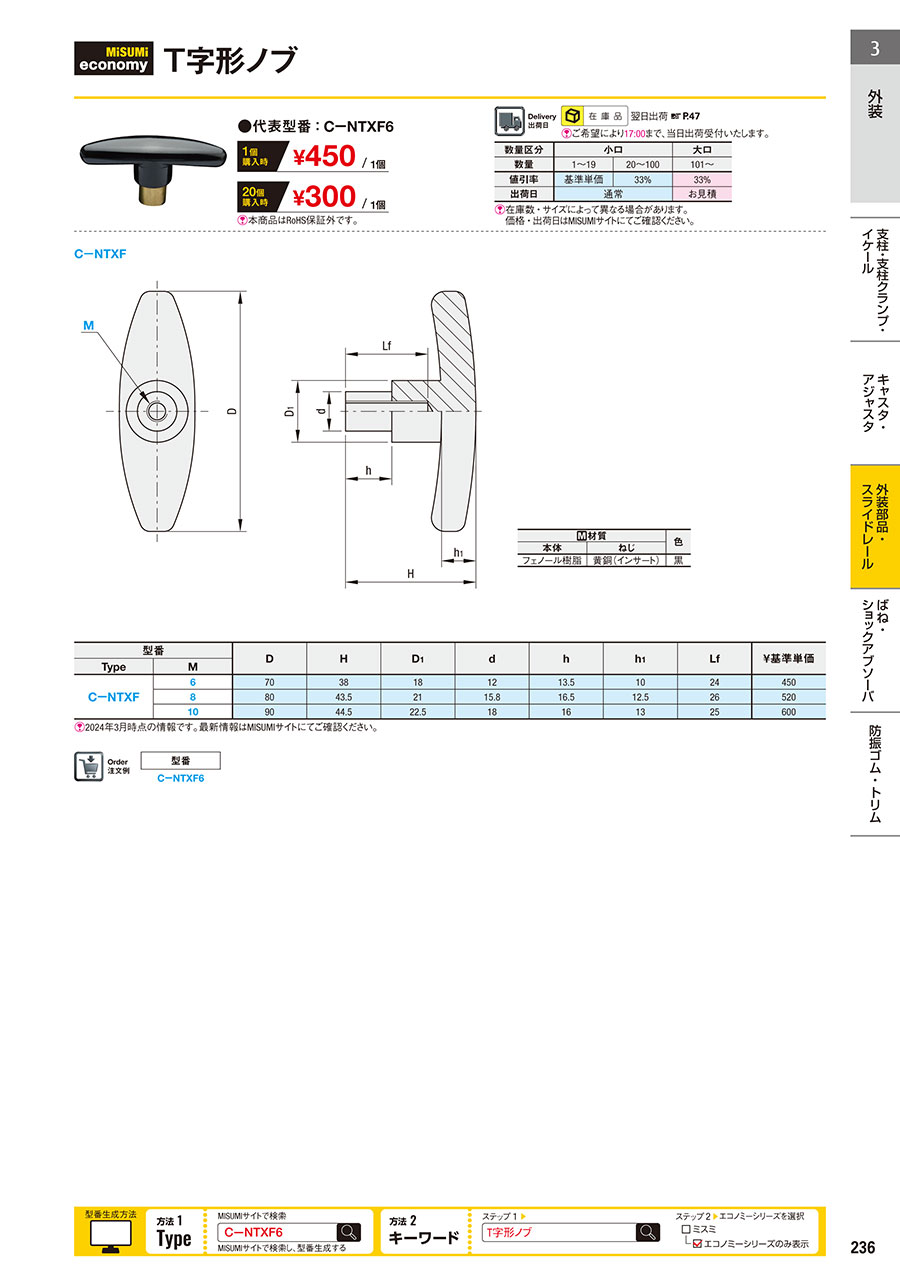

カタログ
