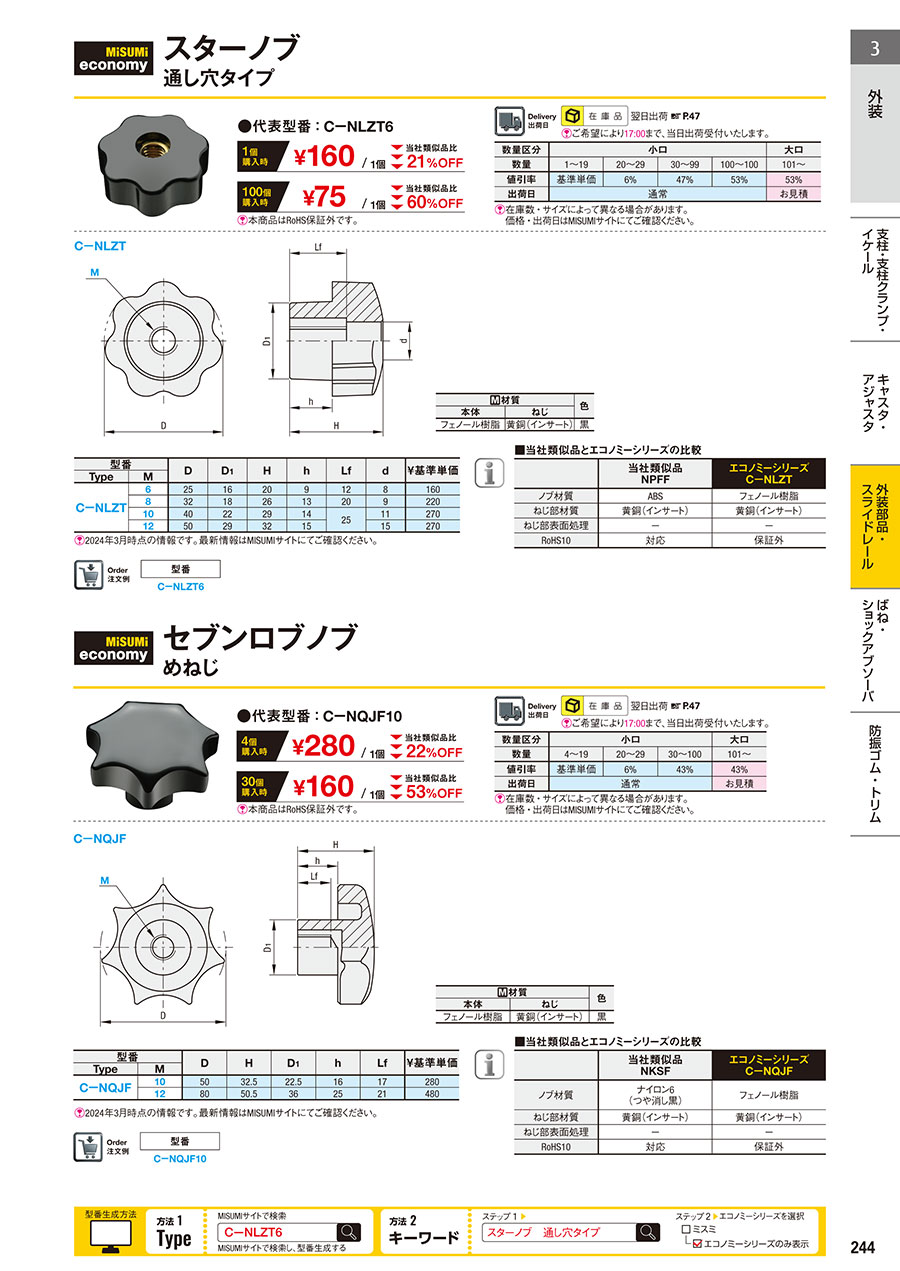

【エコノミーシリーズ】 セブンロブノブ めねじ

[ ! ]本商品はRoHS保証外です。ご注意ください。

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		D	H	D1	h	Lf	質量 (g)	￥基準単価
Type	M
CーNQJF	10	50	32.5	22.5	16	17	39	280
	12	80	50.5	36	25	22	137	480

[ ! ]2024年3月時点の情報です。最新情報はMISUMIサイトにてご確認ください。
[ ! ]本商品はRoHS保証外です。ご注意ください。

■エコノミーシリーズ樹脂製ノブの把持部本体材質は高温に強いフェノール樹脂製です。80℃以下の環境でのご利用を推奨します。
■特に中・小型機器でスクリュー部品と組み合わせて締め付け・固定の用途に適しています。
■表面は滑らかで見た目がよく、光沢があります。

エコノミーシリーズ

表面は滑らかで見た目がきれい

■当社類似品とエコノミーシリーズの違い

		当社類似品	エコノミーシリーズ
ノブ材質		ナイロン6 （つや消し黒）	フェノール樹脂
おねじタイプ	ねじ部材質	SWCH10R	スチール
	ねじ部表面処理	三価クロメート	白色亜鉛メッキ
めねじタイプ	ねじ部材質	黄銅（インサート）	黄銅（インサート）
	ねじ部表面処理	-	-
RoHS10対応		対応	保証外

※細部寸法につきましては規格表をご確認ください

ノブ商品はめねじ取り付けとおねじ取り付けの2種類の取り付け方法があり、実際の使用環境に応じて選定できます。
本品は、本体の材質がフェノールのため、0-80℃の環境下でのご利用を推奨します。高温で密閉された環境下で使用する場合、金属製ノブがお薦めです。
