ミスミ
MISUMI economy

【エコノミーシリーズ】 シックスロブノブ めねじ

【エコノミーシリーズ】 シックスロブノブ めねじ
通常単価(税別)
240円～430円
税込単価
264円～473円
通常出荷日：在庫品1日目当日出荷可能

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

詳細を確認
  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

よく一緒に見られています

【エコノミーシリーズ】 ファイブロブノブ おねじ

ミスミ

【エコノミーシリーズ】 ファイブロブノブ おねじ
通常価格(税別)： 120円 (税込価格：132円)

通常出荷日：在庫品1日目

よく一緒に見られています

【エコノミーシリーズ】 スターノブ 通し穴タイプ

ミスミ

【エコノミーシリーズ】 スターノブ 通し穴タイプ
通常価格(税別)： 160円 (税込価格：176円)

通常出荷日：在庫品1日目

未確定：候補が3型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

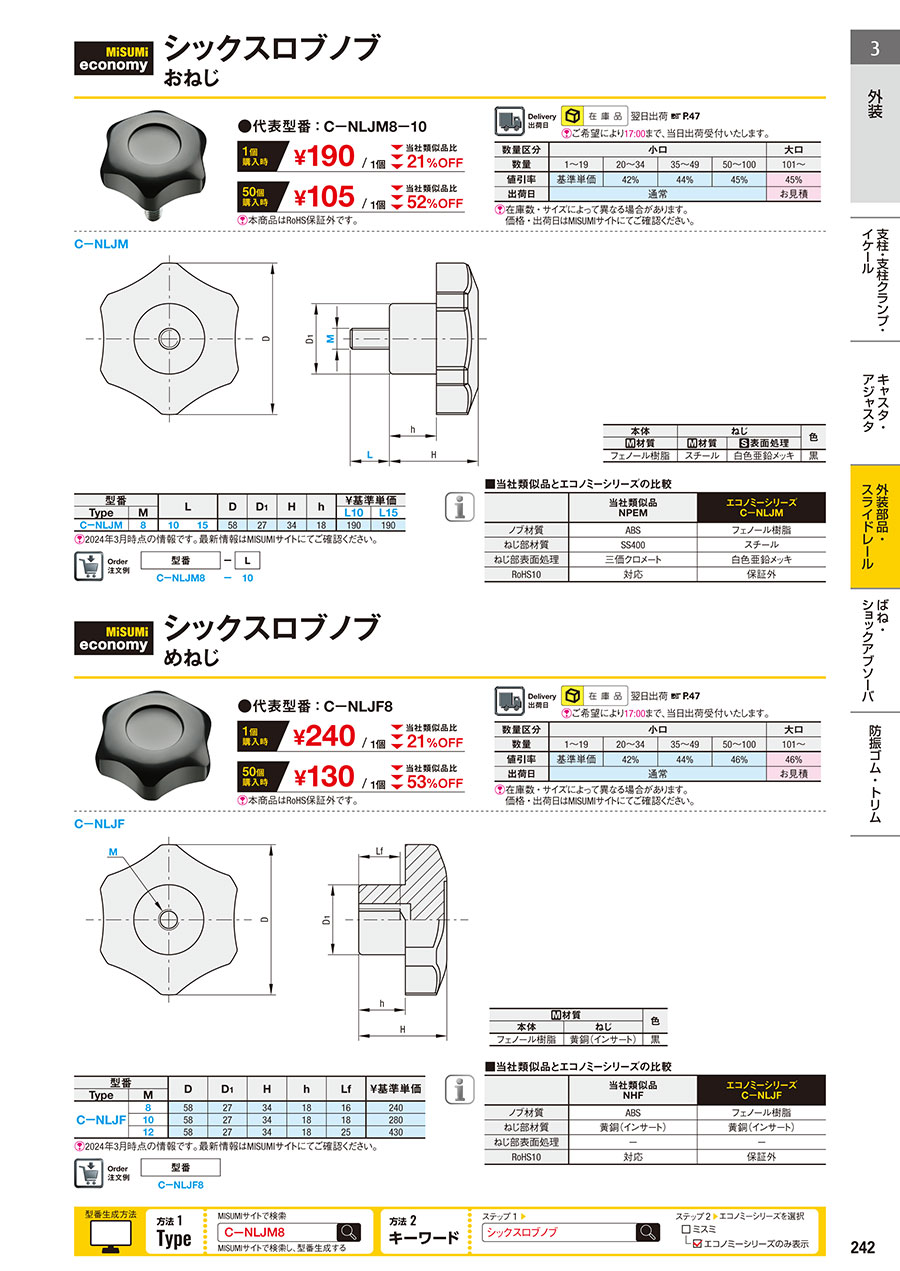

外形図・規格表

外形図
110310441899寸法図
[ ! ]本商品はRoHS保証外です。ご注意ください。
規格表
注文例型番
 C-NLJF8
[ M ]材質色
本体ねじ
フェノール樹脂黄銅(インサート)黒
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番DD1HhLf質量
(g)		￥基準単価
TypeM
CーNLJF8582734181665240
10582734181861.3280
12582734182561.7430
[ ! ]2024年3月時点の情報です。最新情報はMISUMIサイトにてご確認ください。
[ ! ]本商品はRoHS保証外です。ご注意ください。
商品特長
■エコノミーシリーズ樹脂製ノブの把持部本体材質は高温に強いフェノール樹脂製です。80℃以下の環境でのご利用を推奨します。
■特に中・小型機器でスクリュー部品と組み合わせて締め付け・固定の用途に適しています。
■表面は滑らかで見た目がよく、光沢があります。
エコノミーシリーズ
表面は滑らかで見た目がきれい

■当社類似品とエコノミーシリーズの違い
 当社類似品エコノミーシリーズ
ノブ材質ABSフェノール樹脂
おねじタイプねじ部材質SS400スチール
ねじ部表面処理三価クロメート白色亜鉛メッキ
めねじタイプねじ部材質黄銅（インサート）黄銅（インサート）
ねじ部表面処理--
RoHS10対応対応保証外
※細部寸法につきましては規格表をご確認ください
注意事項
ノブ商品はめねじ取り付けとおねじ取り付けの2種類の取り付け方法があり、実際の使用環境に応じて選定できます。
本品は、本体の材質がフェノールのため、0-80℃の環境下でのご利用を推奨します。高温で密閉された環境下で使用する場合、金属製ノブがお薦めです。


型番リスト

表示件数
  • 1
    • 型番
    C-NLJF8
    C-NLJF10
    C-NLJF12

    取付部 呼び径 M

    取付部 長さ

    (mm)

    		最小発注数量
    M8
    16
    1個
    M10
    18
    1個
    M12
    25
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    高品質の代替品
    240円
    ( 264円 )
    在庫品1日目当日出荷可能

    NHF8

    280円
    ( 308円 )
    在庫品1日目当日出荷可能

    NHF10

    430円
    ( 473円 )
    在庫品1日目当日出荷可能

    NHF12

  • 1

    • 詳細情報

    基本情報

    ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

    ご注意

    • 本商品はRoHS保証外です。ご注意ください。
    • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
    • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
