絞り込み条件

未確定：候補が5型番あります。

  • 取付部 呼び径 M

    ~mm

  • 取付部 長さ(mm)

    ~mm

  • ノブ部 外径【範囲選択】(mm)

    ~mm

  • ノブ部 外径(mm)

    ~mm

  • 本体 高さ(mm)

    ~mm

  • タイプ

    ~mm

  • CAD

  • 出荷日

    • すべて
    • 当日出荷可能
ミスミ
MISUMI economy

【エコノミーシリーズ】 ファイブロブノブ めねじ

【エコノミーシリーズ】 ファイブロブノブ めねじ
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
150円～270円
税込単価
165円～297円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

【エコノミーシリーズ】 スターノブ 通し穴タイプ

ミスミ

【エコノミーシリーズ】 スターノブ 通し穴タイプ
0
通常価格(税別)： 160円 (税込価格：176円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

【エコノミーシリーズ】 つまみノブ　めねじ

ミスミ

【エコノミーシリーズ】 つまみノブ　めねじ
0
通常価格(税別)： 210円 (税込価格：231円)

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

ご注意

  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor
未確定：候補が5型番あります。
数量：

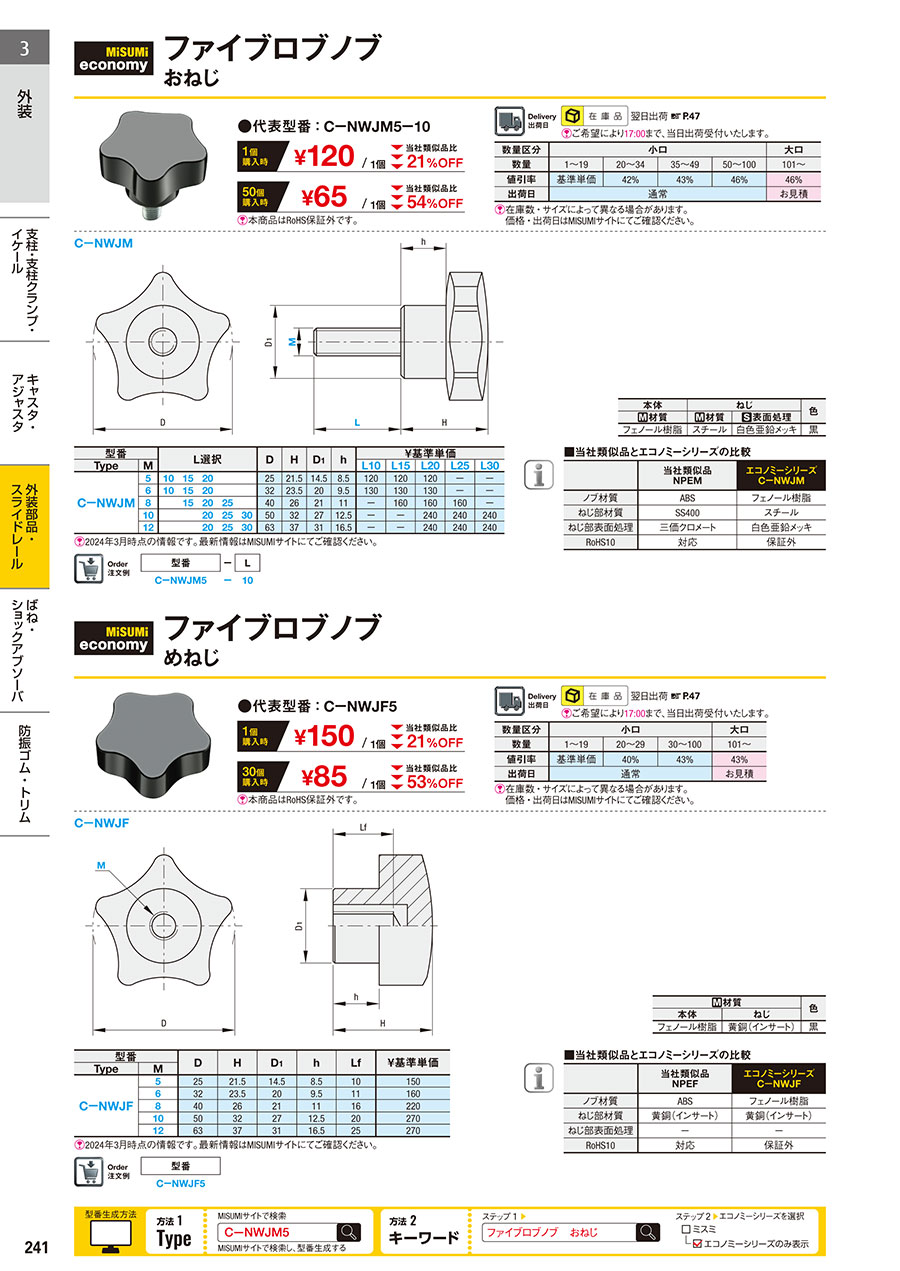

外形図・規格表

外形図
110310441719
[ ! ]本商品はRoHS保証外です。ご注意ください。
規格表
注文例型番
 C-NWJF5
[ M ]材質色
本体ねじ
フェノール樹脂黄銅(インサート)黒
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番DHD1hLf質量
(g)		￥基準単価
TypeM
CーNWJF52521.514.58.51010150
63223.5209.51119160
8402621111626220
1050322712.52051.4270
1263373116.52587270
[ ! ]2024年3月時点の情報です。最新情報はMISUMIサイトにてご確認ください。
[ ! ]本商品はRoHS保証外です。ご注意ください。
商品特長
■エコノミーシリーズ樹脂製ノブの把持部本体材質は高温に強いフェノール樹脂製です。80℃以下の環境でのご利用を推奨します。
■特に中・小型機器でスクリュー部品と組み合わせて締め付け・固定の用途に適しています。
■表面は滑らかで見た目がよく、光沢があります。
エコノミーシリーズ
表面は滑らかで見た目がきれい

■当社類似品とエコノミーシリーズの違い
 当社類似品エコノミーシリーズ
ノブ材質ABSフェノール樹脂
おねじタイプねじ部材質SS400スチール
ねじ部表面処理三価クロメート白色亜鉛メッキ
めねじタイプねじ部材質黄銅（インサート）黄銅（インサート）
ねじ部表面処理--
RoHS10対応対応保証外
※細部寸法につきましては規格表をご確認ください
注意事項
ノブ商品はめねじ取り付けとおねじ取り付けの2種類の取り付け方法があり、実際の使用環境に応じて選定できます。
本品は、本体の材質がフェノールのため、0-80℃の環境下でのご利用を推奨します。高温で密閉された環境下で使用する場合、金属製ノブがお薦めです。


型番リスト

表示件数
  • 1
    • 型番
    C-NWJF5
    C-NWJF6
    C-NWJF8
    C-NWJF10
    C-NWJF12

    取付部 呼び径 M

    取付部 長さ

    (mm)

    ノブ部 外径【範囲選択】

    (mm)

    ノブ部 外径

    (mm)

    本体 高さ

    (mm)

    		最小発注数量
    M5
    10
    20.1～30
    25
    21.5
    1個
    M6
    11
    30.1～40
    32
    23.5
    1個
    M8
    16
    30.1～40
    40
    26
    1個
    M10
    20
    40.1～50
    50
    32
    1個
    M12
    25
    50.1～70
    63
    37
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    高品質の代替品
    150円
    ( 165円 )
    在庫品1日目当日出荷可能

    NPEF5

    160円
    ( 176円 )
    在庫品1日目当日出荷可能

    NPEF6

    220円
    ( 242円 )
    在庫品1日目当日出荷可能

    NPEF8

    270円
    ( 297円 )
    在庫品1日目当日出荷可能

    NPEF10

    270円
    ( 297円 )
    在庫品1日目当日出荷可能

    NPEF10

  • 1

    • 詳細情報

    基本情報

    ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

    ご注意

    • 本商品はRoHS保証外です。ご注意ください。
    • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
    • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    【エコノミーシリーズ】 ファイブロブノブ めねじのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    【エコノミーシリーズ】 ファイブロブノブ めねじ
    【エコノミーシリーズ】 ファイブロブノブ おねじ
    【エコノミーシリーズ】 スターノブ めねじ
    【エコノミーシリーズ】 セブンロブノブ めねじ
    【エコノミーシリーズ】 シックスロブノブ めねじ
    【エコノミーシリーズ】 エイトロブノブ　めねじ
    メーカーミスミミスミミスミミスミミスミミスミ
    通常価格150円-120円 -160円 -280円 -240円 -280円 -
    通常出荷日在庫品1日目在庫品1日目在庫品1日目在庫品1日目〜在庫品1日目在庫品1日目
    環境対応RoHS非対応RoHS非対応RoHS非対応RoHS非対応RoHS非対応RoHS非対応
    本体 種類角形角形角形角形角形角形
    角型 種類五角形五角形多角形多角形多角形多角形
    取付部の種類めねじおねじ(段付)めねじ(段付)めねじ(段付)めねじめねじ(段付)
    本体 材質フェノールフェノールフェノールフェノールフェノールフェノール
