ミスミ
MISUMI economy

【エコノミーシリーズ】 平目ローレットノブ めねじ

【エコノミーシリーズ】 平目ローレットノブ めねじ
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
210円～250円
税込単価
231円～275円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

【エコノミーシリーズ】 ファイブロブノブ めねじ

ミスミ

【エコノミーシリーズ】 ファイブロブノブ めねじ
0
通常価格(税別)： 150円 (税込価格：165円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

【エコノミーシリーズ】 蝶形ノブ めねじ

ミスミ

【エコノミーシリーズ】 蝶形ノブ めねじ
0
通常価格(税別)： 210円 (税込価格：231円)

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

ご注意

  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor
未確定：候補が4型番あります。
数量：

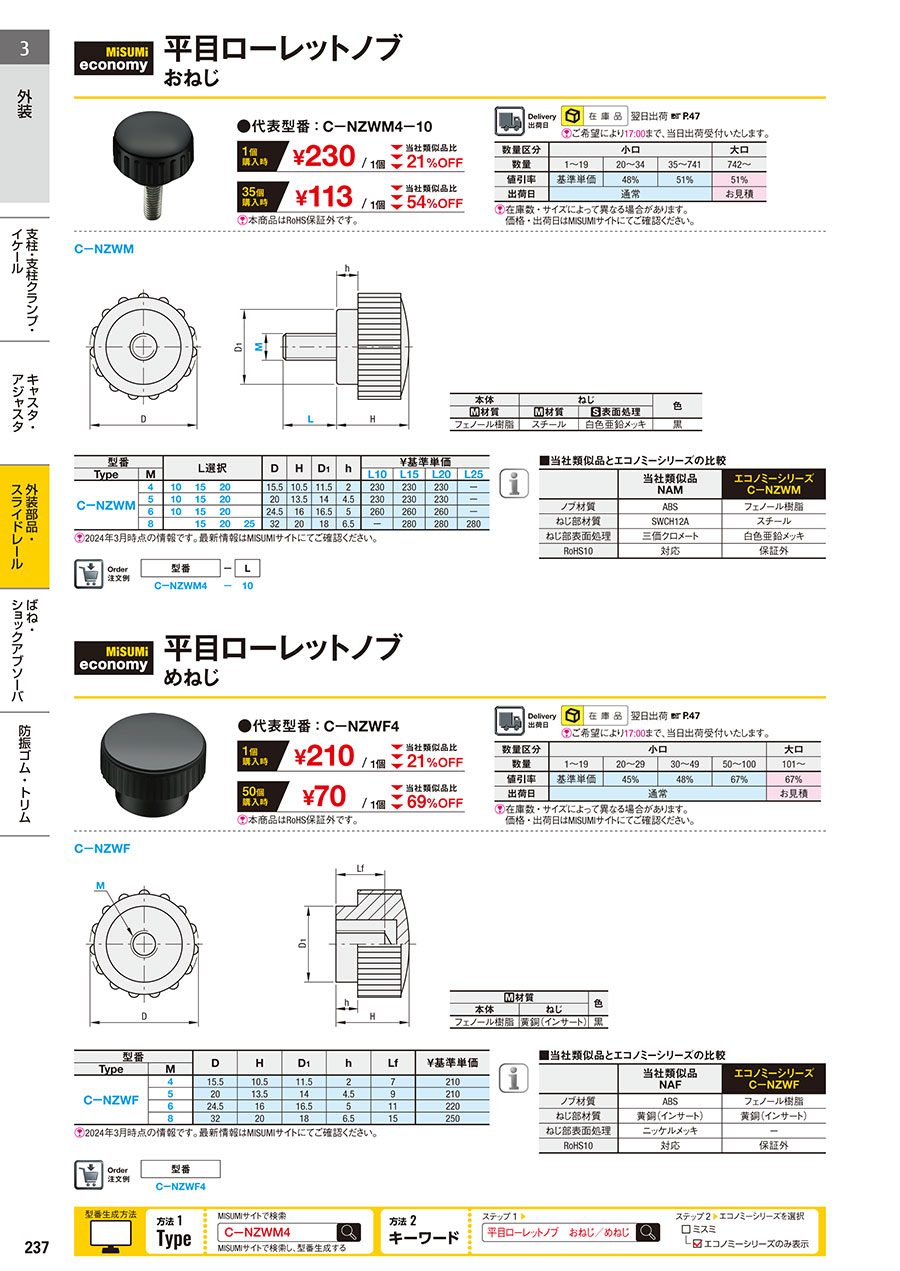

外形図・規格表

外形図
110310440909寸法図
[ ! ]本商品はRoHS保証外です。ご注意ください。
規格表
注文例 型番
  CーNZWF4
[ M ]材質色
本体ねじ
フェノール樹脂黄銅(インサート)黒
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番DHD1hLf
質量
(g)		￥基準単価
TypeM
CーNZWF415.510.511.5273210
52013.5144.595210
624.51616.551110220
83220186.51519250
[ ! ]本商品はRoHS保証外です。ご注意ください。
商品特長
■エコノミーシリーズ樹脂製ノブの把持部本体材質は高温に強いフェノール樹脂製です。80℃以下の環境でのご利用を推奨します。
■特に中・小型機器でスクリュー部品と組み合わせて締め付け・固定の用途に適しています。
■表面は滑らかで見た目がよく、光沢があります。
エコノミーシリーズ
表面は滑らかで見た目がきれい

■当社類似品とエコノミーシリーズの違い
 当社類似品エコノミーシリーズ
ノブ材質ABSフェノール樹脂
おねじタイプねじ部材質SWCH12Aスチール
ねじ部表面処理三価クロメート白色亜鉛メッキ
めねじタイプねじ部材質黄銅（インサート）黄銅（インサート）
ねじ部表面処理ニッケルメッキ-
RoHS10対応対応保証外
※細部寸法につきましては規格表をご確認ください
注意事項
ノブ商品はめねじ取り付けとおねじ取り付けの2種類の取り付け方法があり、実際の使用環境に応じて選定できます。
本品は、本体の材質がフェノールのため、0-80℃の環境下でのご利用を推奨します。高温で密閉された環境下で使用する場合、金属製ノブがお薦めです。


型番リスト

表示件数
  • 1
    • 型番
    C-NZWF4
    C-NZWF5
    C-NZWF6
    C-NZWF8

    取付部 呼び径 M

    取付部 長さ

    (mm)

    ノブ部 外径【範囲選択】

    (mm)

    ノブ部 外径

    (mm)

    本体 高さ

    (mm)

    		最小発注数量
    M4
    7
    ～20
    15.5
    10.5
    1個
    M5
    9
    ～20
    20
    13.5
    1個
    M6
    11
    20.1～30
    24.5
    16
    1個
    M8
    15
    30.1～40
    32
    20
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    高品質の代替品
    210円
    ( 231円 )
    在庫品1日目当日出荷可能

    NAF4-18

    210円
    ( 231円 )
    在庫品1日目当日出荷可能

    NAF5-20

    220円
    ( 242円 )
    在庫品1日目当日出荷可能

    NAF6-24

    250円
    ( 275円 )
    在庫品1日目当日出荷可能

    NAF8-30

  • 1

    • 詳細情報

    基本情報

    ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

    ご注意

    • 本商品はRoHS保証外です。ご注意ください。
    • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
    • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
