【エコノミーシリーズ】 つまみノブ　おねじ

【エコノミーシリーズ】 つまみノブ　おねじ
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
400円～490円
税込単価
440円～539円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

【エコノミーシリーズ】 ファイブロブノブ おねじ

ミスミ

【エコノミーシリーズ】 ファイブロブノブ おねじ
5
通常価格(税別)： 120円 (税込価格：132円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

【エコノミーシリーズ】 平目ローレットノブ おねじ

ミスミ

【エコノミーシリーズ】 平目ローレットノブ おねじ
0
通常価格(税別)： 230円 (税込価格：253円)

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

ご注意

  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor
未確定：候補が12型番あります。
数量：

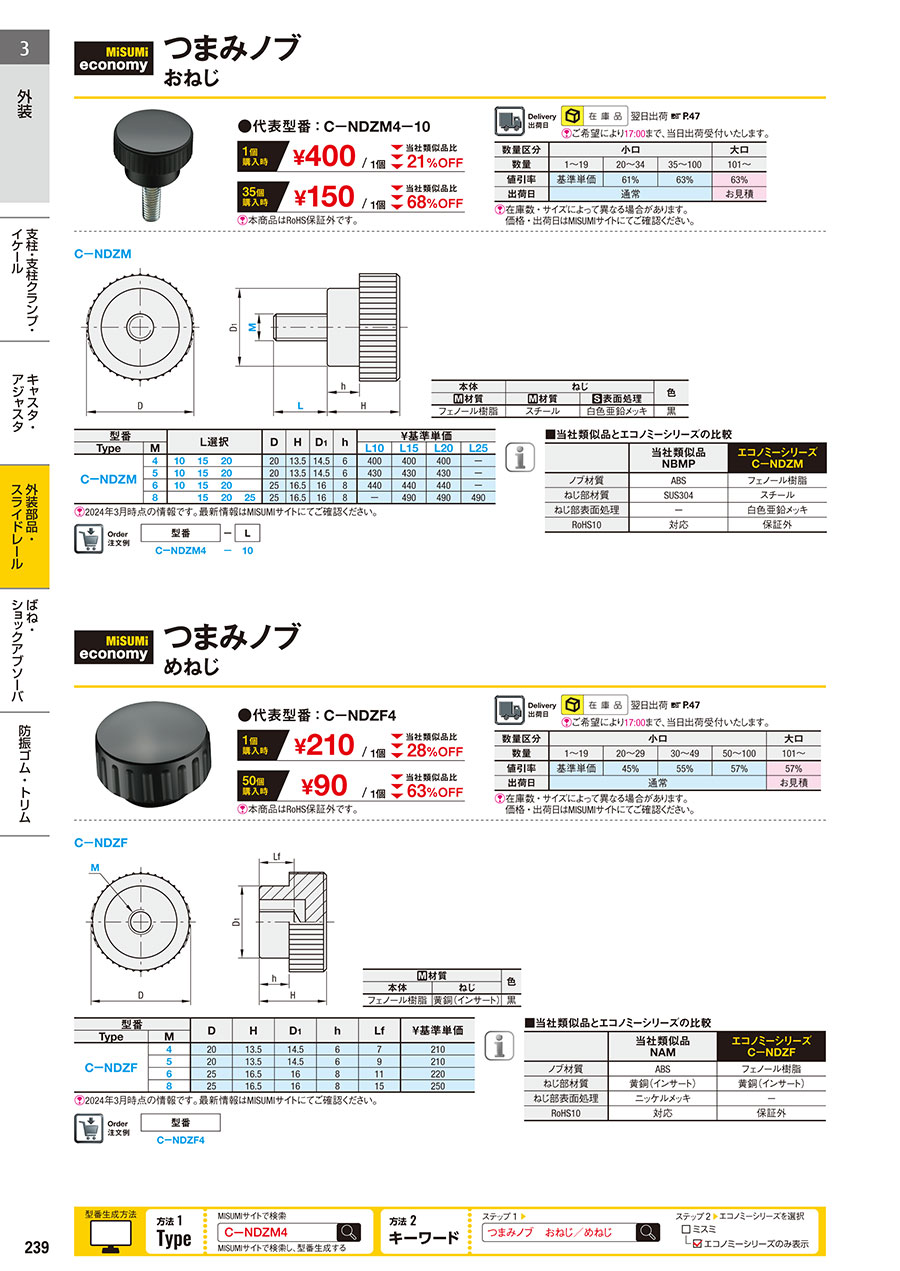

外形図・規格表

外形図
110310440819寸法図
[ ! ]本商品はRoHS保証外です。ご注意ください。
規格表
注文例 型番−L
  CーNDZM4−10
本体ねじ色
[ M ]材質[ M ]材質[ S ]表面処理
フェノール樹脂スチール白色亜鉛メッキ黒
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番
Ｌ選択
D
H
D1
h
質量
(g)
￥基準単価
Type
M
CーNDZM
4
10
20
13.5
14.5
6
6.05
400
15
6.4
400
20
6.7
400
5
10
20
13.5
14.5
6
7
430
15
8
430
20
11
430
6
10
25
16.5
16
8
11.68
440
15
12.36
440
20
14.16
440
8
15
25
16.5
16
8
18
490
20
19
490
25
20
490
[ ! ]本商品はRoHS保証外です。ご注意ください。
商品特長
■ノブ本体の材質は高温に強いフェノール樹脂製で、スクリュー材質は防錆性の高いQ235（白色亜鉛メッキ）です。
■特に中・小型機器でねじ穴付き部品の締め付け・固定に適しています。
■表面は滑らかで見た目がよく、光沢があります。
エコノミーシリーズ
表面は滑らかで見た目がきれい

■当社類似品とエコノミーシリーズの違い
 当社類似品エコノミーシリーズ
ノブ材質ABSフェノール樹脂
ねじ部材質SUS304スチール
ねじ部表面処理-白色亜鉛メッキ
RoHS10対応対応保証外
※細部寸法につきましては規格表をご確認ください

注意事項
ノブ商品はめねじ取り付けとおねじ取り付けの2種類の取り付け方法があり、実際の使用環境に応じて選定できます。
本品は、本体の材質がフェノールのため、0-80℃の環境下でのご利用を推奨します。高温で密閉された環境下で使用する場合、金属製ノブがお薦めです。


型番リスト

表示件数
  • 1
    • 型番
    C-NDZM4-10
    C-NDZM4-15
    C-NDZM4-20
    C-NDZM5-10
    C-NDZM5-15
    C-NDZM5-20
    C-NDZM6-10
    C-NDZM6-15
    C-NDZM6-20
    C-NDZM8-15
    C-NDZM8-20
    C-NDZM8-25

    取付部 呼び径 M

    取付部 長さ

    (mm)

    ノブ部 外径【範囲選択】

    (mm)

    ノブ部 外径

    (mm)

    本体 高さ

    (mm)

    		最小発注数量
    M4
    10
    ～20
    20
    13.5
    1個
    M4
    15
    ～20
    20
    13.5
    1個
    M4
    20
    ～20
    20
    13.5
    1個
    M5
    10
    ～20
    20
    13.5
    1個
    M5
    15
    ～20
    20
    13.5
    1個
    M5
    20
    ～20
    20
    13.5
    1個
    M6
    10
    20.1～30
    25
    16.5
    1個
    M6
    15
    20.1～30
    25
    16.5
    1個
    M6
    20
    20.1～30
    25
    16.5
    1個
    M8
    15
    20.1～30
    25
    16.5
    1個
    M8
    20
    20.1～30
    25
    16.5
    1個
    M8
    25
    20.1～30
    25
    16.5
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    高品質の代替品
    400円
    ( 440円 )
    在庫品1日目当日出荷可能

    NBMP4-16-10-B

    400円
    ( 440円 )
    在庫品1日目当日出荷可能

    NBMP4-16-15-B

    400円
    ( 440円 )
    在庫品1日目当日出荷可能

    NBMP4-16-15-B

    430円
    ( 473円 )
    在庫品1日目当日出荷可能

    NBMP5-20-15-B

    430円
    ( 473円 )
    在庫品1日目当日出荷可能

    NBMP5-20-15-B

    430円
    ( 473円 )
    在庫品1日目当日出荷可能

    NBMP5-20-20-B

    440円
    ( 484円 )
    在庫品1日目当日出荷可能

    NBMP6-25-15-B

    440円
    ( 484円 )
    在庫品1日目当日出荷可能

    NBMP6-25-15-B

    440円
    ( 484円 )
    在庫品1日目当日出荷可能

    NBMP6-25-20-B

    490円
    ( 539円 )
    在庫品1日目当日出荷可能

    NBMP8-32-15-B

    490円
    ( 539円 )
    在庫品1日目当日出荷可能

    NBMP8-32-15-B

    490円
    ( 539円 )
    在庫品1日目当日出荷可能

    NBMP8-32-25-B

  • 1

    • 詳細情報

    基本情報

    ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

    ご注意

    • 本商品はRoHS保証外です。ご注意ください。
    • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
    • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
