【エコノミーシリーズ】 取手 樹脂外付 標準タイプ
未確定：候補が6型番あります。
外形図・規格表

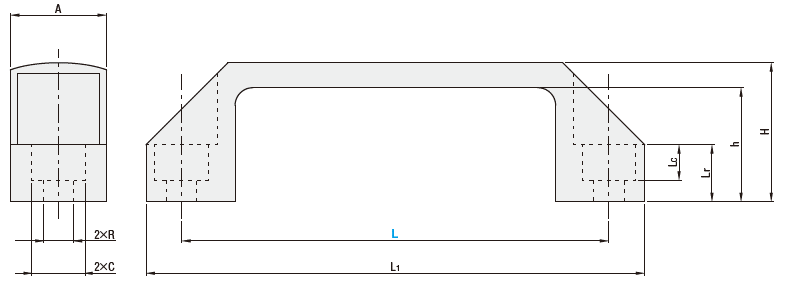

外形図
[ ! ]本商品はRoHS保証外です。ご注意ください。
規格表
【材質表】
| Type | [ M ]材質 |
| C−UPCA | ABS樹脂 |
| C−UPPN | ポリプロピレン(PP) |
| 注文例 | 型番 | |
| C－UPCA90 |
【規格表】
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]本商品はRoHS保証外です。ご注意ください。
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | H | h | A | L1 | R | C | Lr | Lc | 許容荷重 (N) | ￥基準単価 | |
| Type | L | ||||||||||
| C−UPCA | 90 | 36 | 29 | 20 | 107 | 6.5 | 11 | 13 | 7 | 250 | 150 |
| 120 | 40 | 33 | 27 | 138 | 8.5 | 15 | 16 | 10 | 180 | ||
| 150 | 45 | 36 | 170 | 18 | 9 | 210 | |||||
| C－UPPN | 90 | 37 | 31 | 20 | 110 | 6.5 | 12 | 13 | 7 | 190 | |
| 120 | 39 | 36 | 26 | 140 | 8.5 | 14 | 15.3 | 9 | 190 | ||
| 180 | 49 | 42 | 28 | 200 | 18 | 250 | |||||
製品比較情報
| 当社類似品 UPCN | エコノミーシリーズ C−UPCA | |
| 材質 | ガラス繊維強化ナイロン6 | ABS樹脂 |
| 色 | 黒、白、オレンジ、赤、緑 | 黒 |
| 規格 | 11種類 | 3種類 |
| RoHS10 | 対応 | 保証外 |
基本仕様

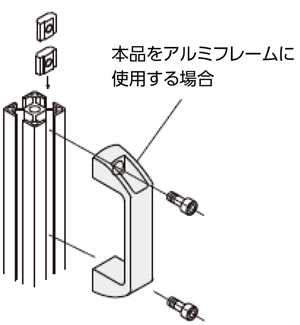

本品はアルミフレーム用取手として使用可能です。ナットを使って取り付ける場合、以下の図を参考にしてください。（ボルト、ナット、取付板等の金具は別売りです。）
注意事項
リブで商品の収縮をある程度軽減できますが、完全に無くすことはできませんのでご了承下さい。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
高品質の代替品
|
|---|
150円 ( 165円 ) | 在庫品1日目当日出荷可能 |
- |
180円 ( 198円 ) | 在庫品1日目当日出荷可能 |
- |
210円 ( 231円 ) | 在庫品1日目当日出荷可能 |
- |
190円 ( 209円 ) | 在庫品1日目当日出荷可能 |
|
190円 ( 209円 ) | 在庫品1日目当日出荷可能 |
|
250円 ( 275円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
概要・仕様
商品概要
本品は外付けタイプの樹脂製取手です。
収縮変形しやすいところにリブを追加することで成型後の収縮変形問題を軽減し、取付ピッチ寸法の正確性を向上させ、よりスムーズな取り付けを実現しました。
収縮変形しやすいところにリブを追加することで成型後の収縮変形問題を軽減し、取付ピッチ寸法の正確性を向上させ、よりスムーズな取り付けを実現しました。
