ミスミ
MISUMI economy

【エコノミーシリーズ】 取手 フェノール製

【エコノミーシリーズ】 取手 フェノール製
通常単価(税別)
860円～1,320円
税込単価
946円～1,452円
通常出荷日：在庫品1日目当日出荷可能

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

詳細を確認
  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

よく一緒に見られています

【エコノミーシリーズ】 取手 樹脂外付　標準タイプ

ミスミ

【エコノミーシリーズ】 取手 樹脂外付　標準タイプ
通常価格(税別)： 150円 (税込価格：165円)

通常出荷日：在庫品1日目

よく一緒に見られています

【エコノミーシリーズ】 RoHS対応 取手 丸棒

ミスミ

【エコノミーシリーズ】 RoHS対応 取手 丸棒
通常価格(税別)： 220円 (税込価格：242円)

通常出荷日：在庫品1日目

未確定：候補が4型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

外形図・規格表

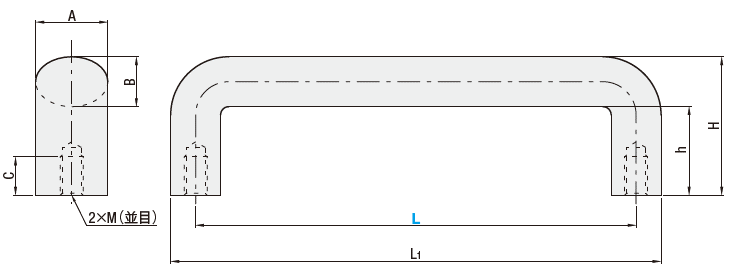

外形図
110310439289外形図
注)仕様や外形図の詳細は、ウェブカタログ参照してください。
[ ! ]本商品はRoHS保証外です。ご注意ください。
注文例 型番
  C−UPCFN90
規格表
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番L1MHhABC質量
(g)		許容荷重
(N)		￥基準単価
TypeL
C−UPCFN901066452923.5161273500860
120138850322618161101,030
1601781361,240
18019856381481,320
注)仕様や外形図の詳細は、ウェブカタログ参照してください。
[ ! ]本商品はRoHS保証外です。ご注意ください。
規格のバリエーションを抑えることでコストダウンを実現しました。
 当社類似品
UPCFN		エコノミーシリーズ
C−UPCFN
規格7種類4種類
RoHS10対応保証外


型番リスト

表示件数
  • 1
    • 型番
    C-UPCFN90
    C-UPCFN120
    C-UPCFN160
    C-UPCFN180

    取付ピッチ【範囲選択】

    (mm)

    取付ピッチ

    (mm)

    取付高さ【範囲選択】

    (mm)

    全高

    (mm)

    長手寸法

    (mm)

    短手寸法

    (mm)

    ねじの呼び　M

    		最小発注数量
    ～100
    90
    45.1～50
    45
    106
    23.5
    M6
    1個
    101～150
    120
    45.1～50
    50
    138
    26
    M8
    1個
    151～200
    160
    45.1～50
    50
    177
    26
    M8
    1個
    151～200
    180
    55.1～70
    56
    198
    26
    M8
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    高品質の代替品
    860円
    ( 946円 )
    在庫品1日目当日出荷可能

    UPCFN90

    1,030円
    ( 1,133円 )
    在庫品1日目当日出荷可能

    UPCFN120

    1,240円
    ( 1,364円 )
    在庫品1日目当日出荷可能

    UPCFN160

    1,320円
    ( 1,452円 )
    在庫品1日目当日出荷可能

    UPCFN180

  • 1

    • 詳細情報

    基本情報

    ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

    ご注意

    • 本商品はRoHS保証外です。ご注意ください。
    • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
    • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    概要・仕様

    商品概要
    エコノミーシリーズ　フェノール樹脂製取手です。
    軽量で使い易い樹脂取手を安価でご提供いたします。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    【エコノミーシリーズ】 取手 フェノール製のレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    【エコノミーシリーズ】 取手 フェノール製
    【エコノミーシリーズ】 RoHS対応 取手 鋳物タイプ
    【エコノミーシリーズ】 RoHS対応 取手 ステンレス製角棒
    【エコノミーシリーズ】 取手 樹脂外付　標準タイプ
    【クリーン洗浄品】-エコノミーシリーズ- RoHS対応 取手 鋳物/ステンレス製
    【クリーン洗浄品】-エコノミーシリーズ- RoHS対応 取手 角棒/ステンレス製
    メーカーミスミミスミミスミミスミミスミミスミ
    通常価格860円-2,260円530円150円 ---
    通常出荷日在庫品1日目在庫品1日目在庫品1日目在庫品1日目3日目3日目
    特性・用途絶縁性 / 非磁性 / 耐熱性 / 反射防止耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性絶縁性 / 非磁性--
    本体種類標準形標準形標準形標準形標準形標準形
    面付形種類U字形U字形U字形U字形U字形U字形
    形状ストレートストレートストレートストレートストレートストレート
    取付方法めねじ丸穴めねじ丸穴丸穴めねじ
