【エコノミーシリーズ】 RoHS対応 スライドレール ３段引 中荷重 ステンレスタイプ
- 数量スライド割引
- 値下げ
- 当日出荷可能
- 通常単価(税別)
- 1,830円～3,140円
- 税込単価
- 2,013円～3,454円
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...
詳細情報を確認する- 用途
- 直線引き出し用
- レール数
- 3段引
- レール材質
- ステンレス(SUS304相当)
- 幅 (mm)
- 35.3
- 高さ (mm)
- 19.1
- ボール材質
- SUS440C相当
- レール表面処理
- なし
ご注意
- 25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が9型番あります。

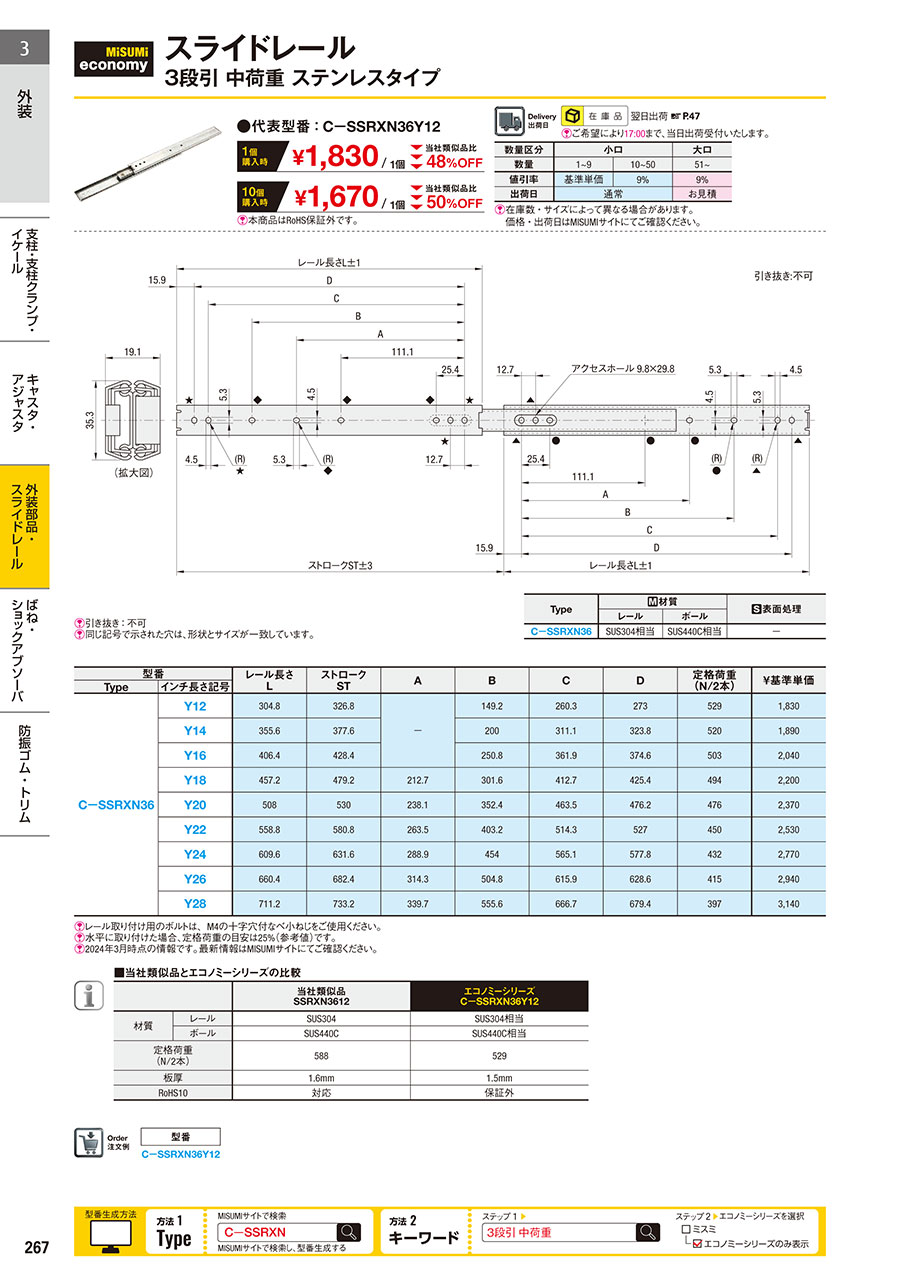

外形図・規格表
外形図
（拡大図）
[ ! ]引き抜き：不可
[ ! ]同じ記号で示された穴は、形状とサイズが一致しています。
引き抜き：不可
| Type | [ M ]材質 | [ S ]表面処理 | |
| レール | ボール | ||
| C－SSRXN36 | SUS304相当 | SUS440C相当 | － |
[ ! ]同じ記号で示された穴は、形状とサイズが一致しています。
規格表
| 注文例 | 型番 |
| C－SSRXN36Y12 |
| 型番 | レール長さ L | ストローク ST | A | B | C | D | 定格荷重 (N/2本) | ￥基準単価 | |
| Type | インチ長さ記号 | ||||||||
| C－SSRXN36 | Y12 | 304.8 | 326.8 | － | 149.2 | 260.3 | 273 | 529 | 1,830 |
| Y14 | 355.6 | 377.6 | 200 | 311.1 | 323.8 | 520 | 1,890 | ||
| Y16 | 406.4 | 428.4 | 250.8 | 361.9 | 374.6 | 503 | 2,040 | ||
| Y18 | 457.2 | 479.2 | 212.7 | 301.6 | 412.7 | 425.4 | 494 | 2,200 | |
| Y20 | 508 | 530 | 238.1 | 352.4 | 463.5 | 476.2 | 476 | 2,370 | |
| Y22 | 558.8 | 580.8 | 263.5 | 403.2 | 514.3 | 527 | 450 | 2,530 | |
| Y24 | 609.6 | 631.6 | 288.9 | 454 | 565.1 | 577.8 | 432 | 2,770 | |
| Y26 | 660.4 | 682.4 | 314.3 | 504.8 | 615.9 | 628.6 | 415 | 2,940 | |
| Y28 | 711.2 | 733.2 | 339.7 | 555.6 | 666.7 | 679.4 | 397 | 3,140 | |
[ ! ]水平に取付けた場合、定格荷重の目安は［定格荷重×0.25以下］(参考値)です。
[ ! ]本品は追加工・特注などには対応しておりません。
■レールの引き抜きについて
- C－SSRXN36（引き抜き：不可）
レールのロックと引き抜きはできません。
（引き出しに使用の場合、引き出しは取り外せません）
商品概要
スライドレールは引き出しレール、スライドウェイとも称され、設備や家具のキャビネット本体に固定され、引き出しやキャビネットボードを出し入れさせる接続部品です。全方位に力を分散させ、引き出しの水平方向と垂直方向の動きを安定させることで大きな重量でも運ぶことができます。
エコノミーシリーズでは２段、３段のスライドレールをラインナップしており、引き出しの側面に取り付ける構造（左右各1本）で、取付が簡単且つ省スペース化を図ることができます。
エコノミーシリーズでは２段、３段のスライドレールをラインナップしており、引き出しの側面に取り付ける構造（左右各1本）で、取付が簡単且つ省スペース化を図ることができます。
商品特長
内部に組み込まれた鋼球（ボール）で荷重を四方に分散させることで、引き出しの水平方向・垂直方向の安定性を保ち、大きな荷重を受けることができます。
■耐久性試験
・以下の試験条件で5万回の往復運動を行い、1万回ごとに摺動抵抗と完全に伸ばした状態での下垂量を測定しました。
試験条件：2本のスライドレールを引き出しに取り付け、24.5kgの荷重を引き出しにかけた状態で12サイクル/分の速さで往復を繰り返す。
 | サイクル回数 | 摺動抵抗 | 完全に伸ばした場合の下垂量 |
| 10000 | 0.8kg | 1mm | |
20000 | 0.8kg | 1mm | |
| 30000 | 0.7kg | 1mm | |
| 40000 | 0.7kg | 1.2mm | |
| 50000 | 0.7kg | 1.2mm |
※試験結果は参考値です。
使用方法
■定格荷重の定義
・定格荷重は引き出し側レールを伸ばした時、
レール中央での静止荷重です。
■取付方法
・レールと取付穴が干渉している部分の取付は、アクセスホールを
取付穴の上に移動して、ねじを取付けてください。
使用例
エコノミーシリーズのスライドレールは板厚が当社類似品より薄いことにより、定格荷重が若干下がるため、耐荷重があまり要求されない箇所に適しています。
製品比較情報
■エコノミーシリーズと当社類似品の比較
※定格荷重はレール長さにより異なります。規格表をご確認ください。
| 当社類似品 SSRXN3612 | エコノミーシリーズ C－SSRXN36Y12 | ||
| 材質 | レール | SUS304 | SUS304相当 |
| ボール | SUS440C | SUS440C相当 | |
| 定格荷重 (N/2本) | 588 | 529 | |
| 板厚 | 1.6mm | 1.5mm | |
| RoHS10 | 対応 | 対応 | |
注意事項
使用上の注意
スライドレールの取付は、地面に対して垂直にした状態で、左右のスライドレールを平行に取付けてください。
取付状態によっては、耐荷重性能は大きく減少します。地面に対して、水平に取付けた場合、定格荷重の目安は25％（参考値）です。
水平取付時に上記参考値を超える荷重をかける場合や、レール中央より離れた重心に荷重をかける場合には、インナーレールがアウターレールから外れることがあります。事前に試験を行い、ご確認頂いたうえでご使用ください。
■取付方向側
スライドレールの取付は、地面に対して垂直にした状態で、左右のスライドレールを平行に取付けてください。
取付状態によっては、耐荷重性能は大きく減少します。地面に対して、水平に取付けた場合、定格荷重の目安は25％（参考値）です。
水平取付時に上記参考値を超える荷重をかける場合や、レール中央より離れた重心に荷重をかける場合には、インナーレールがアウターレールから外れることがあります。事前に試験を行い、ご確認頂いたうえでご使用ください。
■取付方向側
 垂直、平行に取付いている |  スライドレールが垂直に取付いていない |  スライドレールが同一水平線上にない |  水平取付で離れた重心に力をかける |
[ ! ]モーメント荷重がかかる用途での使用はおすすめしません。
