【エコノミーシリーズ】 Rロックナット

数量スライド割引
当日出荷可能

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): 1,190円～2,330円

税込単価: 1,309円～2,563円

今見ている商品の標準品

クオリティー品

ミスミ

精密ロックナット

4.7

通常価格(税別)： 1,490円 (税込価格：1,639円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 Fロックナット 60°クランプ

通常価格(税別)： 1,190円 (税込価格：1,309円)

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

種類
ロックナット
形状
丸形
材質
4140相当
詳細材質
SCM440相当
表面処理
リン酸塩皮膜処理
ねじ種類
メートル(細目)ねじ

ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が17型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

商品特長

特徴と主な用途
ロックナットは、ナットとボルトとの摩擦力を利用しセルフロックを行う機械業界などで広く使われているナットの一種です。

動的荷重のかかる用途ではセルフロックの信頼性が下がることがあります。
そのため精度が重要な場合、ゆるみ止めなどの対策を取ることで、ロックの信頼性を確保するようにしています。
ロックナットはそのゆるみ止め装置の一種です。
本製品は厚みが薄く、スペース制約のある取付け環境での使用に最適です。

■アキシアル方向振動衝撃試験イメージ

外形図

C－RM

[ ! ]ロッキングメタル・セットスクリューは、本体タップ穴（4箇所）に組み込まれて出荷されます。
[ ! ]本商品はRoHS保証外です。ご注意ください。

規格表

Type	直角度
C-RM

構成品	[ M ]材質	[ H ]硬度	[ S ]表面処理
本体	SCM440相当	28～32HRC	リン酸塩皮膜処理
ロッキングメタル	リン青銅	―	―
セットスクリュー	CrMo合金鋼	―	四三酸化鉄被膜

＊ロッキングメタルは、セットスクリューの先端部にある金属です。

[ ! ]ロッキングメタル・セットスクリューは、本体タップ穴（4箇所）に組み込まれて出荷されます。

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		M×Pitch (細目)	D	h	t	d	g	m	締付けトルク最大 (N・m)	￥基準単価
Type	M
C－RM	8	M8×0.75	16	8	1.6	13	3	M4	3.5	1,190
	10	M10×1.0	18			15
	12	M12×1.0	20			17
	15	M15×1.0	25		1.8	21.5
	16	M16×1.5	28	10	2	24	4	M5	4.5
	17	M17×1.0
	20	M20×1.0	32			28
	25	M25×1.5	38	12	2	34	5	M6	8
	27	M27×1.5	42			38				1,200
	30	M30×1.5	45			41
	33	M33×1.5	52			48				1,330
	35	M35×1.5
	40	M40×1.5	58	14	2.5	53	6			1,400
	45	M45×1.5	65			60				1,640
	50	M50×1.5	70			65		M8	18	1,900
	55	M55×2.0	75	16	3	69	7			2,270
	60	M60×2.0	80			74				2,330

[ ! ]本商品はRoHS保証外です。ご注意ください。

■当社類似品とエコノミーシリーズの比較

		当社類似品	エコノミーシリーズ
本体^※1	材質	SCM440	SCM440相当
	硬度	28～32HRC	28～32HRC
	表面処理	四三酸化鉄皮膜	リン酸塩皮膜処理
	直角度公差^※2	0.005	0.005
ロッキングメタル	材質	リン青銅	リン青銅
セットスクリュー	材質	SCM435	CrMo合金鋼
軸振動緩み試験結果^※3		60分経過後も緩み発生せず	60分経過後も緩み発生せず

※1細部寸法に当社類似品と差異がございますので、ご注意ください。
※2詳細は外形図ならびに図面をご確認ください。
※3振動数：0.6pcm、加速度8Gにてアキシアル方向振動衝撃試験を実施した際の結果

C-RMシリーズ		C-FMシリーズ

厚みが薄く、スペースで制約をうける取付環境に最適です		頭部はねじと60°になるよう設計されており、スラスト荷重とラジアル荷重を同時に受けることができます

型番リスト

表示件数

型番

ねじの呼び	最小発注数量

M8X0.75	1個
M10X1.0	1個
M12X1.0	1個
M15X1.0	1個
M16X1.5	1個
M17X1.0	1個
M20X1.0	1個
M25X1.5	1個
M27X1.5	1個
M30X1.5	1個
M33X1.5	1個
M35X1.5	1個
M40X1.5	1個
M45X1.5	1個
M50X1.5	1個
M55X2.0	1個
M60X2.0	1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

1,190円 ( 1,309円 )	在庫品1日目当日出荷可能	PLNY8
1,190円 ( 1,309円 )	在庫品1日目当日出荷可能	PLNY10
1,190円 ( 1,309円 )	在庫品1日目当日出荷可能	PLNY12
1,190円 ( 1,309円 )	在庫品1日目当日出荷可能	PLNY15
1,190円 ( 1,309円 )	在庫品1日目当日出荷可能	PLNY17
1,190円 ( 1,309円 )	在庫品1日目当日出荷可能	PLNY17
1,190円 ( 1,309円 )	在庫品1日目当日出荷可能	PLNY20
1,190円 ( 1,309円 )	在庫品1日目当日出荷可能	PLNY25
1,200円 ( 1,320円 )	在庫品1日目当日出荷可能	PLNY30
1,200円 ( 1,320円 )	在庫品1日目当日出荷可能	PLNY30
1,330円 ( 1,463円 )	在庫品1日目当日出荷可能	PLNY35
1,330円 ( 1,463円 )	在庫品1日目当日出荷可能	PLNY35
1,400円 ( 1,540円 )	在庫品1日目当日出荷可能	PLNY40
1,640円 ( 1,804円 )	在庫品1日目当日出荷可能	PLNY45
1,900円 ( 2,090円 )	在庫品1日目当日出荷可能	PLNY50
2,270円 ( 2,497円 )	在庫品1日目当日出荷可能	PLNY55
2,330円 ( 2,563円 )	在庫品1日目当日出荷可能	PLNY60

詳細情報

基本情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

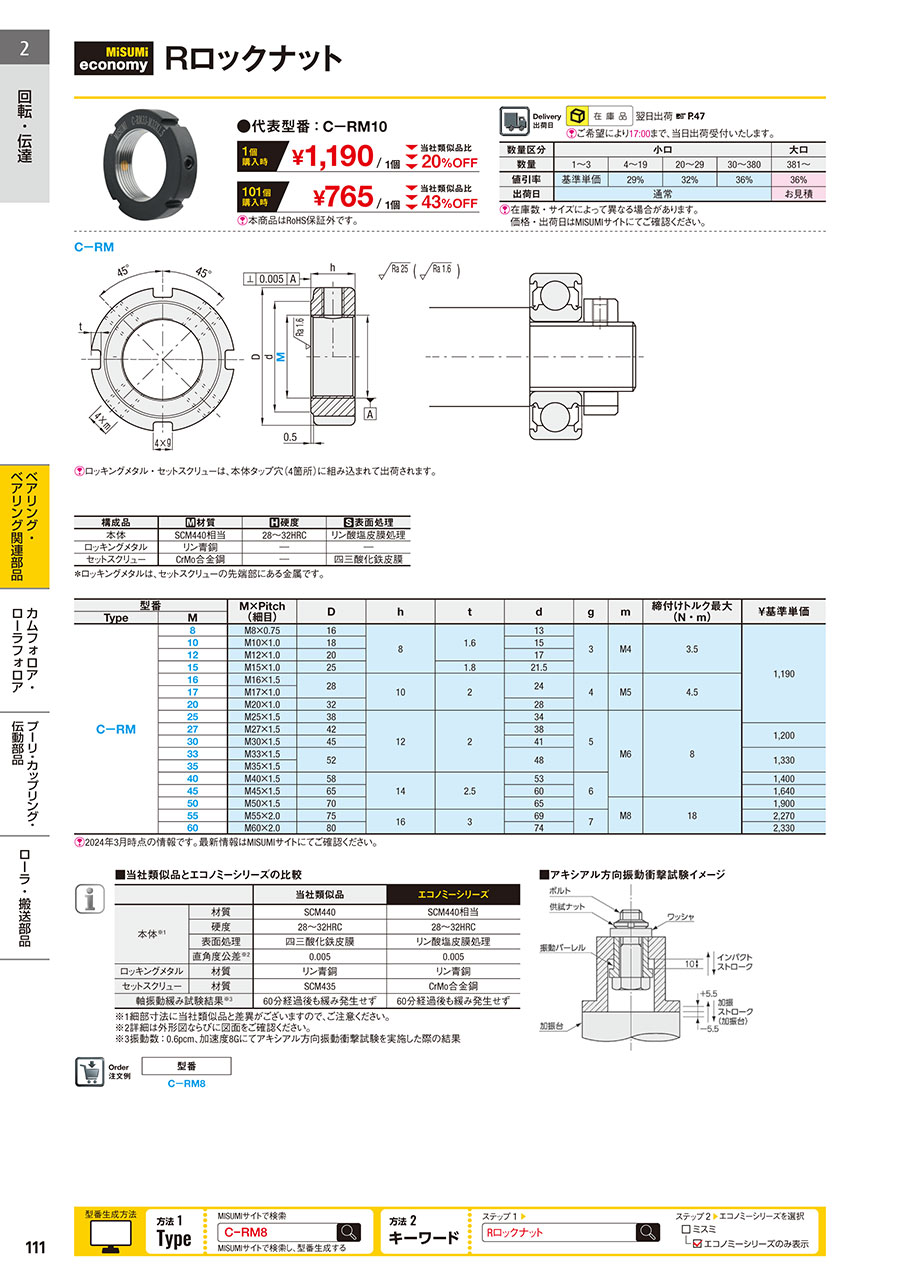

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
