【エコノミーシリーズ】 RoHS対応 ステンレスカムフォロア 頭部六角穴付 クラウンタイプ
- 環境対応
- RoHS対応（10物質）
- 種類
- カムフォロア
- 本体 材質
- SUS440C相当
- カムフォロア 締結方式
- 頭部六角穴付
- 材質証明書
- 対象
- 材質証明書：材質
- SUS440C相当
ご注意
- 25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が11型番あります。

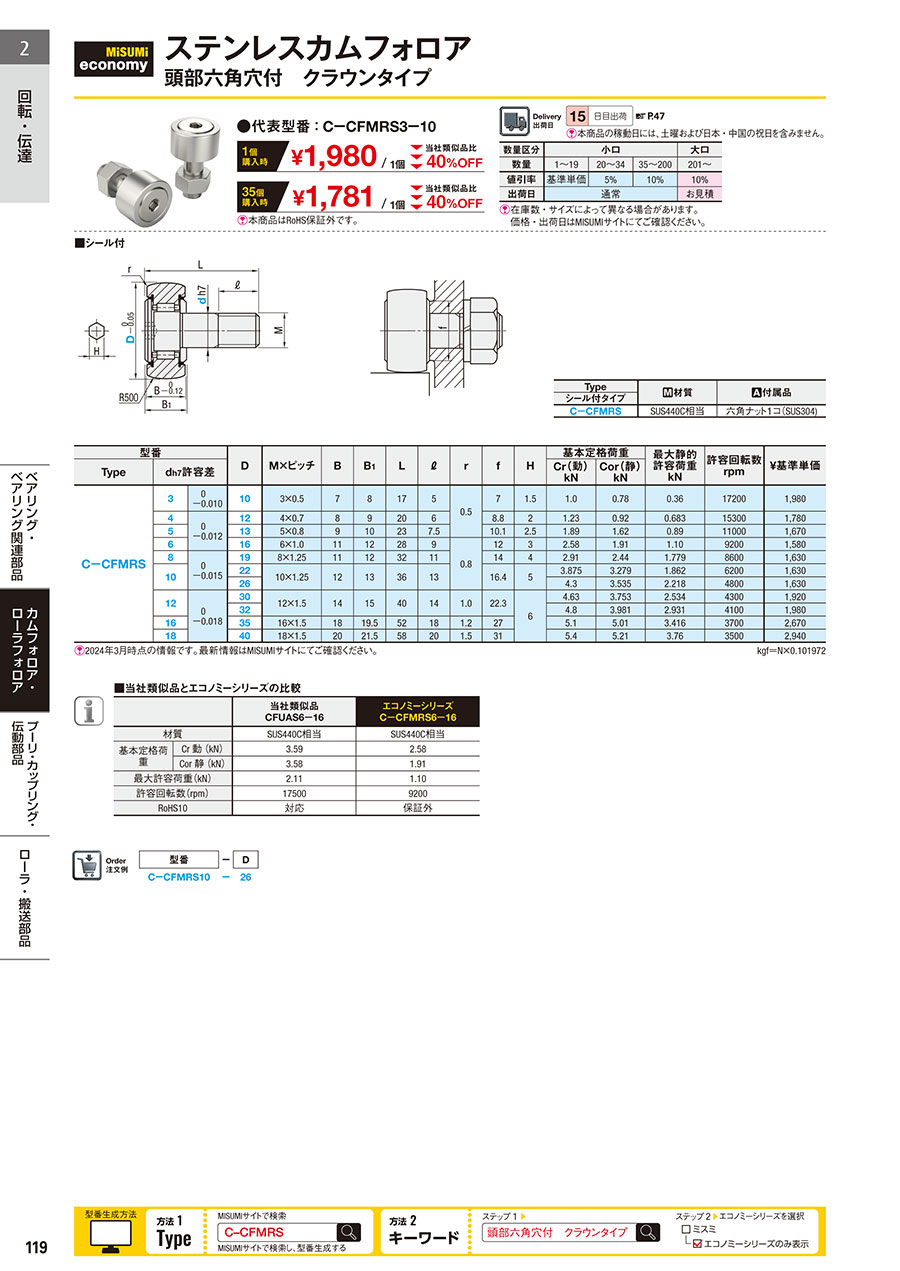

外形図・規格表
外形図
■シール付
| Type | [ M ]材質 | [ A ]付属品 |
| シール付タイプ | ||
| C－CFMRS | SUS440C相当 | 六角ナット１コ(SUS304) |
規格表
| 注文例 | 型式（Type・d） | - | D |
| C-CFMRS10 | - | 26 |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | D | M×ピッチ | B | B1 | L | ℓ | r | f | H | 基本定格荷重 | 最大静的 許容荷重 kN | 許容回転数 rpm | ¥基準単価 | |||
| Type | dh7許容差 | Cr(動) kN | Cor(静) kN | |||||||||||||
| C－CFMRS | 3 | 0 －0.010 | 10 | 3×0.5 | 7 | 8 | 17 | 5 | 0.5 | 7 | 1.5 | 1.0 | 0.78 | 0.36 | 17200 | 1,980 |
| 4 | 0 －0.012 | 12 | 4×0.7 | 8 | 9 | 20 | 6 | 8.8 | 2 | 1.23 | 0.92 | 0.683 | 15300 | 1,780 | ||
| 5 | 13 | 5×0.8 | 9 | 10 | 23 | 7.5 | 10.1 | 2.5 | 1.89 | 1.62 | 0.89 | 11000 | 1,670 | |||
| 6 | 16 | 6×1.0 | 11 | 12 | 28 | 9 | 0.8 | 12 | 3 | 2.58 | 1.91 | 1.10 | 9200 | 1,580 | ||
| 8 | 0 －0.015 | 19 | 8×1.25 | 11 | 12 | 32 | 11 | 14 | 4 | 2.91 | 2.44 | 1.779 | 8600 | 1,630 | ||
| 10 | 22 | 10×1.25 | 12 | 13 | 36 | 13 | 16.4 | 5 | 3.875 | 3.279 | 1.862 | 6200 | 1,630 | |||
| 26 | 4.3 | 3.535 | 2.218 | 4800 | 1,630 | |||||||||||
| 12 | 0 －0.018 | 30 | 12×1.5 | 14 | 15 | 40 | 14 | 1.0 | 22.3 | 6 | 4.63 | 3.753 | 2.534 | 4300 | 1,920 | |
| 32 | 4.8 | 3.981 | 2.931 | 4100 | 1,980 | |||||||||||
| 16 | 35 | 16×1.5 | 18 | 19.5 | 52 | 18 | 1.2 | 27 | 5.1 | 5.01 | 3.416 | 3700 | 2,670 | |||
| 18 | 40 | 18×1.5 | 20 | 21.5 | 58 | 20 | 1.5 | 31 | 5.4 | 5.21 | 3.76 | 3500 | 2,940 | |||
kgf＝N×0.101972 | ||||||||||||||||
製品比較情報
| 当社類似品 | エコノミーシリーズ | |||||||
| CFUA6-16 | C-CFMRS6-16 | |||||||
| 材質 | SUS440C相当 | SUS440C相当 | ||||||
| 基本定格荷重 | C(動)kN | 3.59 | 2.58 | |||||
| Cor(静)kN | 3.58 | 1.91 | ||||||
| 最大許容荷重（kN） | 2.11 | 1.10 | ||||||
| 許容回転数（rpm） | 17500 | 9200 | ||||||
| RoHS10 | 対応 | 対応 | ||||||
概要
厚肉な外輪と内部にニードルと呼ばれる針状のローラーを組みこんだ剛性の高い軸付きベアリングです。
ニードルが回転能力を高める働きをし、高速回転に耐えることができます。
また、通常のベアリングよりも外輪が厚肉な設計になっており、衝撃荷重や重荷重がかかる場所にもお使い頂けます。
■カムフォロアの種類
ニードルが回転能力を高める働きをし、高速回転に耐えることができます。
また、通常のベアリングよりも外輪が厚肉な設計になっており、衝撃荷重や重荷重がかかる場所にもお使い頂けます。
■カムフォロアの種類
| 用途 | 一般・標準 | ミニチュア | 騒音防止 | |||||
| 特長 | 六角穴付 | ドライバ溝付 | ナイロン付・ウレタン付 | |||||
| ページ数 | P.115・116 | P.117・118 | P.122 | P.123・124・125・126 | ||||
| 商品説明 |  |  |  |  |  | |||
| d3 ～ 8は、スタッド頭部に六角穴がついた「頭部六角穴付」、 d10 ～ 30 は、スタッド頭部とねじ部の両側に六角穴がついた「頭部ねじ部六角穴付」となります。六角レンチで簡単に取り付けることができます。 | スタッド頭部にドライバ溝が付いたカムフォロアです。最もスタンダードなタイプです。 | 外輪に細かいニードルを組みこんだ小径カムフォロアです。 | ナイロンをカムフォロアに圧入したタイプと、ウレタンをカムフォロアに焼付けたタイプです。 樹脂が相手側の衝撃を吸収し、回転の際の騒音を抑える働きをします。 | |||||
| 外輪形状(※1) | クラウン | フラット | クラウン | フラット | フラット | クラウン | フラット | |
| 運動方向 (※2) | 直進 | 〇 | ◎ | 〇 | ◎ | ◎ | 〇 | ◎ |
| 揺動 | ◎ | △ | ◎ | △ | △ | ◎ | △ | |
| （※１）外輪形状 | ||
| クラウンタイプは負荷ムラを緩和、 また揺動運動に適します。 | フラットタイプは接触面積が大きく、 荷重負荷が大きい場合や直線運動に適します。 | |
 |  | |
| （※２）運動方向について | ||
| ＜直進運動＞ 相手側の面が平面で カムフォロアが直線上を動くこと。 | ＜揺動運動＞ 相手側の面が婉曲で カムフォロアが曲線上を動くこと。 | |
 |  |
使用例
取付方法
取付時、カムフォロアのつば部を直接ハンマなどで叩かないでください。つば部が割れたり、 回転不良の原因となります。六角レンチまたはマイナスドライバーで取付けてください。
固定は、六角穴またはドライバ溝で固定してから、レンチでナットを回して締め付けてください。
ボルト締付トルク
カムフォロアを取付ける際、トルクレンチを使用し、ねじの最大締付トルク値を超えないで下さい。ねじ部が破損する恐れがあります。
| dh7 | 最大締付トルク N・m |
| 3 | 0.392 |
| 4 | 0.98 |
| 5 | 1.96 |
| 6 | 2.94 |
| 8 | 7.84 |
| 10 | 16.7 |
| 12 | 29.4 |
| 16 | 70.6 |
| 18 | 98 |
注意事項
・ カムフォロアを落下させたり、叩いたりすると破損することがあります。
・ 衝撃を与えた場合、外観に破損が見られなくても機能が損失することがありますのでご注意下さい。
・ カムフォロアはラジアル荷重に対応しますが、スラスト荷重には弱いので、スラスト荷重を負荷するような使用方法は避けてください。
・ 衝撃を与えた場合、外観に破損が見られなくても機能が損失することがありますのでご注意下さい。
・ カムフォロアはラジアル荷重に対応しますが、スラスト荷重には弱いので、スラスト荷重を負荷するような使用方法は避けてください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,980円 ( 2,178円 ) | 15日目〜 |
1,780円 ( 1,958円 ) | 15日目〜 |
1,670円 ( 1,837円 ) | 15日目〜 |
1,580円 ( 1,738円 ) | 15日目〜 |
1,630円 ( 1,793円 ) | 15日目〜 |
1,630円 ( 1,793円 ) | 15日目〜 |
1,630円 ( 1,793円 ) | 15日目〜 |
1,920円 ( 2,112円 ) | 15日目〜 |
1,980円 ( 2,178円 ) | 15日目〜 |
2,670円 ( 2,937円 ) | 15日目〜 |
2,940円 ( 3,234円 ) | 10日目〜 |
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
