【エコノミーシリーズ】 RoHS対応 ステンレス カムフォロア 頭部六角穴付 フラットタイプ
- 通常単価(税別)
- 1,630円～2,880円
- 税込単価
- 1,793円～3,168円
通常出荷日：在庫品1日目～99日目一部当日出荷可能
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
詳細を確認- 25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が11型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表
外形図
■シール付
[ ! ]本シリーズ製品は、ねじ径 d＜10 の場合はねじ部が中実構造、d≥10 の場合はL寸部が貫通穴構造となっております。
[ ! ]d10以下はグリース補給穴はありません。
[ ! ]本シリーズ製品は、ねじ径 d＜10 の場合はねじ部が中実構造、d≥10 の場合はL寸部が貫通穴構造となっております。
[ ! ]d10以下はグリース補給穴はありません。
規格表
| Type | [ M ]材質 | [ A ]付属品 |
| シール付タイプ | ||
| C-CFMAS | SUS440C相当 | 六角ナット1コ(SUS304) |
| 注文例 | 型式（Type・d） | - | D |
| C-CFMAS8 | - | 19 |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | D | M×ピッチ | B | B1 | L | ℓ | r | f | H | 基本定格荷重 | 最大静的 許容荷重 kN | 許容回転数 rpm | ¥基準単価 | |||
| Type | dh7許容差 | Cr(動) kN | Cor(静) kN | |||||||||||||
| C－CFMAS | 3 | 0 －0.010 | 10 | 3×0.5 | 7 | 8 | 17 | 5 | 0.5 | 7 | 1.5 | 1.00 | 0.78 | 0.36 | 17200 | 1,980 |
| 4 | 0 －0.012 | 12 | 4×0.7 | 8 | 9 | 20 | 6 | 8.8 | 2 | 1.23 | 0.92 | 0.68 | 15300 | 1,780 | ||
| 5 | 13 | 5×0.8 | 9 | 10 | 23 | 7.5 | 10.1 | 2.5 | 1.89 | 1.62 | 0.89 | 11000 | 2,100 | |||
| 6 | 16 | 6×1.0 | 11 | 12 | 28 | 9 | 0.8 | 12 | 3 | 2.58 | 1.91 | 1.10 | 9200 | 1,910 | ||
| 8 | 0 －0.015 | 19 | 8×1.25 | 32 | 11 | 14 | 4 | 2.91 | 2.44 | 1.78 | 8600 | 2,040 | ||||
| 10 | 22 | 10×1.25 | 12 | 13 | 36 | 13 | 16.4 | 5 | 3.88 | 3.28 | 1.86 | 6200 | 2,060 | |||
| 26 | 4.30 | 3.54 | 2.22 | 4800 | 1,630 | |||||||||||
| 12 | 0 －0.018 | 30 | 12×1.5 | 14 | 15 | 40 | 14 | 1.0 | 22.3 | 6 | 4.63 | 3.75 | 2.53 | 4300 | 1,890 | |
| 32 | 4.80 | 3.98 | 2.93 | 4100 | 1,950 | |||||||||||
| 16 | 35 | 16×1.5 | 18 | 19.5 | 52 | 18 | 1.2 | 27 | 5.10 | 5.01 | 3.42 | 3700 | 2,620 | |||
| 18 | 40 | 18×1.5 | 20 | 21.5 | 58 | 20 | 1.3 | 31 | 5.40 | 5.21 | 3.76 | 3500 | 2,880 | |||
kgf＝N×0.101972 | ||||||||||||||||
■当社類似品のとエコノミーシリーズの違い
| 当社類似品 （CFFAS6-16） | エコノミーシリーズ （C－CFMAS6-16） | ||
| 材質 | SUS440C相当 | SUS440相当 | |
| 基本定格荷重 | Cr(動)kN | 3.59 | 2.58 |
| Cor(静)kN | 3.58 | 1.91 | |
| 最大許容荷重（kN） | 2.11 | 1.1 | |
| 許容回転数（rpm） | 17500 | 9200 | |
| RoHS10 | 対応 | 対応 | |
使用例
運動方向
取付方法
取付時、カムフォロアのつば部を直接ハンマなどで叩かないでください。つば部が割れたり、 回転不良の原因となります。六角レンチまたはマイナスドライバーで取付けてください。
固定は、六角穴またはドライバ溝で固定してから、レンチでナットを回して締め付けてください。
ボルト締付トルク
カムフォロアを取付ける際、トルクレンチを使用し、ねじの最大締付トルク値を超えないで下さい。ねじ部が破損する恐れがあります。
| dh7 | 締付トルク 最大 N・m |
| 3 | 0.392 |
| 4 | 0.98 |
| 5 | 1.96 |
| 6 | 2.94 |
| 8 | 7.84 |
| 10 | 16.7 |
| 12 | 29.4 |
| 16 | 70.6 |
| 18 | 98 |
| 20 | 137 |
| 24 | 245 |
注意事項
・商品を落下させたり、叩いたりすると破損することがあります。
・衝撃を与えた場合、外観に破損が見られなくても機能が損失することがありますのでご注意ください。
・カムフォロアはラジアル荷重に対応しますが、スラスト荷重には弱いので、スラスト荷重を負荷するような使用方法は避けてください。
・サイズによってグリースが封入されていないタイプがあります。
下の表を参考に、グリースが封入されていないものには適宜給油してからご使用ください。
・無給油のままご使用すると、異常摩耗や短寿命の原因になります。
カムフォロアグリース性能と使用温度
・衝撃を与えた場合、外観に破損が見られなくても機能が損失することがありますのでご注意ください。
・カムフォロアはラジアル荷重に対応しますが、スラスト荷重には弱いので、スラスト荷重を負荷するような使用方法は避けてください。
・サイズによってグリースが封入されていないタイプがあります。
下の表を参考に、グリースが封入されていないものには適宜給油してからご使用ください。
・無給油のままご使用すると、異常摩耗や短寿命の原因になります。
カムフォロアグリース性能と使用温度
| 一般グリース封入品 （AFB-LFグリス） | ||
| グリースの性能 | 増ちょう剤 | リチウム石けん |
| 基油 | 精製鉱油 | |
| 基油動粘度（40℃，mm2/s） | 170 | |
| 混和ちょう度（25℃・60W） | 275 | |
| 適点（℃） | 193 | |
| 蒸発量：wt%（99℃・22h） | 0.36 | |
| 離油度：wt%（100℃・24h） | 0.6 | |
| 使用温度 （℃） | 大気中 | －15～＋100 |
| 真空中 | 不適 | |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
高品質の代替品
|
|---|
1,980円 ( 2,178円 ) | 9日目〜 |
- |
1,780円 ( 1,958円 ) | 9日目〜 |
- |
2,100円 ( 2,310円 ) | 在庫品1日目当日出荷可能 |
|
1,910円 ( 2,101円 ) | 在庫品1日目当日出荷可能 |
|
2,040円 ( 2,244円 ) | 在庫品1日目当日出荷可能 |
|
2,060円 ( 2,266円 ) | 在庫品1日目当日出荷可能 |
|
1,630円 ( 1,793円 ) | 在庫品1日目当日出荷可能 |
- |
1,890円 ( 2,079円 ) | 9日目〜 |
- |
1,950円 ( 2,145円 ) | 9日目〜 |
- |
2,620円 ( 2,882円 ) | 9日目〜 |
- |
2,880円 ( 3,168円 ) | 9日目〜 |
- |
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

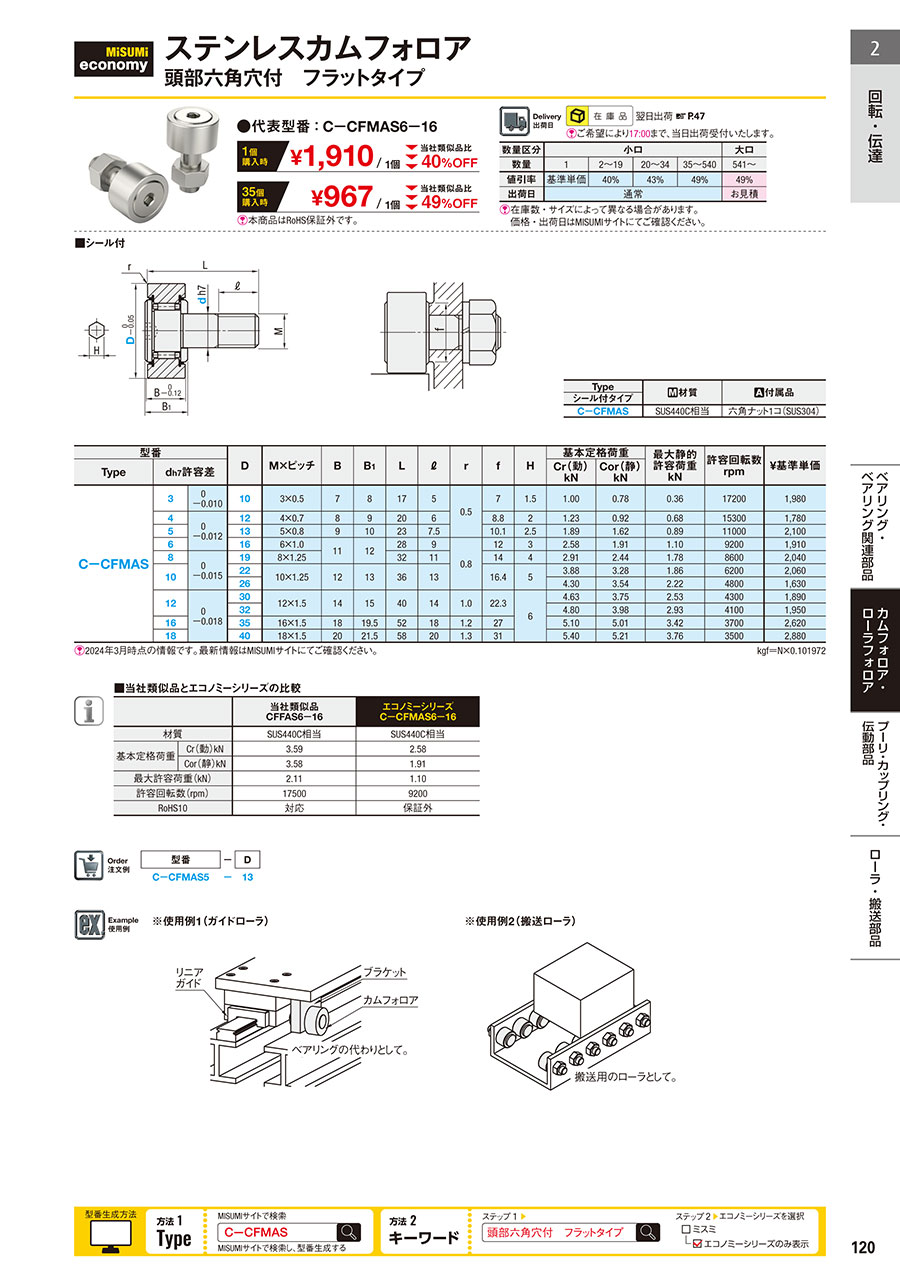

カタログ
