【エコノミーシリーズ】インデックスプランジャインロー付精級（h7）タイプ

通常単価(税別): 1,290円～2,620円

税込単価: 1,419円～2,882円

通常出荷日：在庫品1日目～99日目一部当日出荷可能

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

詳細を確認

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

今見ている商品の標準品

ミスミ

インデックスプランジャ　インロー付精級

通常価格(税別)： 2,080円 (税込価格：2,288円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

【エコノミーシリーズ】インデックスプランジャスタンダードタイプ細目

通常価格(税別)： 615円 (税込価格：677円)

通常出荷日：在庫品1日目

未確定：候補が31型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

●リターンタイプ（並目）C-PMXSLC-PMXSH（細目）C-PXSLC-PXSH●レストポジションタイプ（並目）C-PMXYSLC-PMXYSH（細目）C-PXYSLC-PXYSH

[ ! ]本商品はRoHS保証外です。ご注意ください。
[ ! ]ねじ元にニゲ溝があります。

Type		ねじ区分	荷重	ノブ	本体			ピン			ばね
リターンタイプ	レストポジションタイプ			[ M ]材質	[ M ]材質	[ H ]硬度	[ S ]表面処理	[ M ]材質	[ H ]硬度	[ S ]表面処理	[ M ]材質
CーPMXSL	CーPMXYSL	並目	軽荷重	A6061 (黒アルマイト)	SUM23 相当	30～40HRC	四三酸化鉄皮膜	S45C相当	45～55HRC	四三酸化鉄皮膜	SUS304H 相当
CーPMXSH	CーPMXYSH		重荷重
CーPXSL	CーPXYSL	細目	軽荷重
CーPXSH	CーPXYSH		重荷重

[ ! ]本商品はRoHS保証外です。ご注意ください。

規格表

注文例	型番
	C－PMXSL10

型番			ピッチ		P_h7		D	D₁	S	B	L	L₁	L₂	L₃	Sｗ₁	軽荷重(N)		重荷重(N)
Type		M	並目	細目												min.	max.	min.	max.
リターンタイプ	レストポジションタイプ
(並目) C－PMXSL C－PMXSH (細目) C－PXSL C－PXSH	(並目) C－PMXYSL C－PMXYSH (細目) C－PXYSL C－PXYSH	10	1.5	1	12	0　－0.018	18	16.2	5	5	38	10	5	3	14	4	7.5	5.3	11.7
		12	1.75	1.5	14		20	19.6	6	6	46	12	6		17	3.2	6.5	6.5	12.5
		16	2		18		26	25.4	8	8	56.5	16		4	22	6.6	12.5	7.5	18
		20	2.5		22	0　－0.021	32	31.2	10	10	70	20	10		27		16	9	27
kgf=N×0.101972

[ ! ]本商品はRoHS保証外です。ご注意ください。

価格表

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

M	￥基準単価
	リターンタイプ				レストポジションタイプ
	並目		細目		並目		細目
	CーPMXSL	CーPMXSH	CーPMXYSL	CーPMXYSH	CーPXSL	CーPXSH	CーPXYSL	CーPXYSH
10	1,660	1,180	1,830	1,830	1,660	1,180	1,830	1,300
12	1,290	1,800	1,980	1,980	1,290	1,290	1,980	1,980
16	1,480	1,480	1,550	1,550	1,480	2,080	1,550	2,170
20	1,720	2,410	1,870	2,620	1,720	2,410	1,870	2,620

製品比較情報

	当社類似品 PMXSL	エコノミーシリーズ C－PMXSL
B寸(ピン径)公差	－0.02 －0.04	0 －0.04
RoHS10	対応	保証外

使用方法

リターンタイプとレストポジションタイプの操作方法
•リターンタイプ
1　通常は、ノーズが突き出た状態です。
2　ノブを引くと、ノーズが引っ込みます。
3　ノブを放すと、内蔵スプリングの力で、ノーズが突き出た状態に戻ります。

•レストポジションタイプ
1　通常は、ノーズが突き出た状態です。
2　ノブを引くと、ノーズが引っ込みます。
3　ノブを引いたまま90度回転させると、ノーズを引っ込めたままロックできます。
4　ロックを解除するには、ノブをわずかに引きながら90度回転させます。
5　ノブを放すと、内蔵スプリングの力で、ノーズが突き出た状態に戻ります。

型番リスト

表示件数

型番

ロック機構

ストローク (S)

(mm)

長さ L

(mm)

ねじ径 M

ピン径B

(φ)

荷重

最小発注数量

[リターン] リターンタイプ	5	38	M10×1.5	5	重負荷	1個
[リターン] リターンタイプ	6	46	M12×1.75	6	重負荷	1個
[リターン] リターンタイプ	8	56.5	M16×2	8	重負荷	5個
[リターン] リターンタイプ	10	70	M20×2.5	10	重負荷	1個
[リターン] リターンタイプ	5	38	M10×1.5	5	軽負荷	1個
[リターン] リターンタイプ	6	46	M12×1.75	6	軽負荷	5個
[リターン] リターンタイプ	8	56.5	M16×2	8	軽負荷	5個
[レストポジション] レストポジションタイプ	5	38	M10×1.5	5	重負荷	1個
[レストポジション] レストポジションタイプ	6	46	M12×1.75	6	重負荷	1個
[レストポジション] レストポジションタイプ	8	56.5	M16×2	8	重負荷	1個
[レストポジション] レストポジションタイプ	10	70	M20×2.5	10	重負荷	1個
[レストポジション] レストポジションタイプ	5	38	M10×1.5	5	軽負荷	1個
[レストポジション] レストポジションタイプ	6	46	M12×1.75	6	軽負荷	1個
[レストポジション] レストポジションタイプ	8	56.5	M16×2	8	軽負荷	5個
[レストポジション] レストポジションタイプ	10	70	M20×2.5	10	軽負荷	5個
[リターン] リターンタイプ	5	38	M10×1	5	重負荷	1個
[リターン] リターンタイプ	6	46	M12×1.5	6	重負荷	1個
[リターン] リターンタイプ	8	56.5	M16×1.5	8	重負荷	1個
[リターン] リターンタイプ	10	70	M20×1.5	10	重負荷	1個
[リターン] リターンタイプ	5	38	M10×1	5	軽負荷	1個
[リターン] リターンタイプ	6	46	M12×1.5	6	軽負荷	5個
[リターン] リターンタイプ	8	56.5	M16×1.5	8	軽負荷	1個
[リターン] リターンタイプ	10	70	M20×1.5	10	軽負荷	5個
[レストポジション] レストポジションタイプ	5	38	M10×1	5	重負荷	1個
[レストポジション] レストポジションタイプ	6	46	M12×1.5	6	重負荷	1個
[レストポジション] レストポジションタイプ	8	56.5	M16×1.5	8	重負荷	1個
[レストポジション] レストポジションタイプ	10	70	M20×1.5	10	重負荷	1個
[レストポジション] レストポジションタイプ	5	38	M10×1	5	軽負荷	1個
[レストポジション] レストポジションタイプ	6	46	M12×1.5	6	軽負荷	1個
[レストポジション] レストポジションタイプ	8	56.5	M16×1.5	8	軽負荷	1個
[レストポジション] レストポジションタイプ	10	70	M20×1.5	10	軽負荷	5個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

1,660円 ( 1,826円 )	在庫品1日目当日出荷可能	PMXSH10
1,800円 ( 1,980円 )	在庫品1日目当日出荷可能	PMXSH12
1,480円 ( 1,628円 )	9日目〜	PMXSH16
2,410円 ( 2,651円 )	在庫品1日目当日出荷可能	PMXSH20
1,660円 ( 1,826円 )	在庫品1日目当日出荷可能	PMXSL10
1,290円 ( 1,419円 )	9日目〜	PMXSL12
1,480円 ( 1,628円 )	9日目〜	PMXSL16
1,830円 ( 2,013円 )	在庫品1日目当日出荷可能	PMXYSH10
1,980円 ( 2,178円 )	在庫品1日目当日出荷可能	PMXYSH12
2,170円 ( 2,387円 )	在庫品1日目当日出荷可能	PMXYSH16
2,620円 ( 2,882円 )	在庫品1日目当日出荷可能	PMXYSH20
1,830円 ( 2,013円 )	在庫品1日目当日出荷可能	PMXYSL10
1,980円 ( 2,178円 )	在庫品1日目当日出荷可能	PMXYSL12
1,550円 ( 1,705円 )	9日目〜	PMXYSL16
1,870円 ( 2,057円 )	9日目〜	PMXYSL20
1,660円 ( 1,826円 )	在庫品1日目当日出荷可能	PXSH10
1,800円 ( 1,980円 )	在庫品1日目当日出荷可能	PXSH12
2,080円 ( 2,288円 )	在庫品1日目当日出荷可能	PXSH16
2,410円 ( 2,651円 )	在庫品1日目当日出荷可能	PXSH20
1,660円 ( 1,826円 )	在庫品1日目当日出荷可能	PXSL10
1,290円 ( 1,419円 )	9日目〜	PXSL12
2,080円 ( 2,288円 )	在庫品1日目当日出荷可能	PXSL16
1,720円 ( 1,892円 )	9日目〜	PXSL20
1,830円 ( 2,013円 )	在庫品1日目当日出荷可能	PXYSH10
1,980円 ( 2,178円 )	在庫品1日目当日出荷可能	PXYSH12
2,170円 ( 2,387円 )	在庫品1日目当日出荷可能	PXYSH16
2,620円 ( 2,882円 )	在庫品1日目当日出荷可能	PXYSH20
1,830円 ( 2,013円 )	在庫品1日目当日出荷可能	PXYSL10
1,980円 ( 2,178円 )	在庫品1日目当日出荷可能	PXYSL12
2,170円 ( 2,387円 )	在庫品1日目当日出荷可能	PXYSL16
1,870円 ( 2,057円 )	9日目〜	PXYSL20

詳細情報

基本情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

カタログ

商品TOP

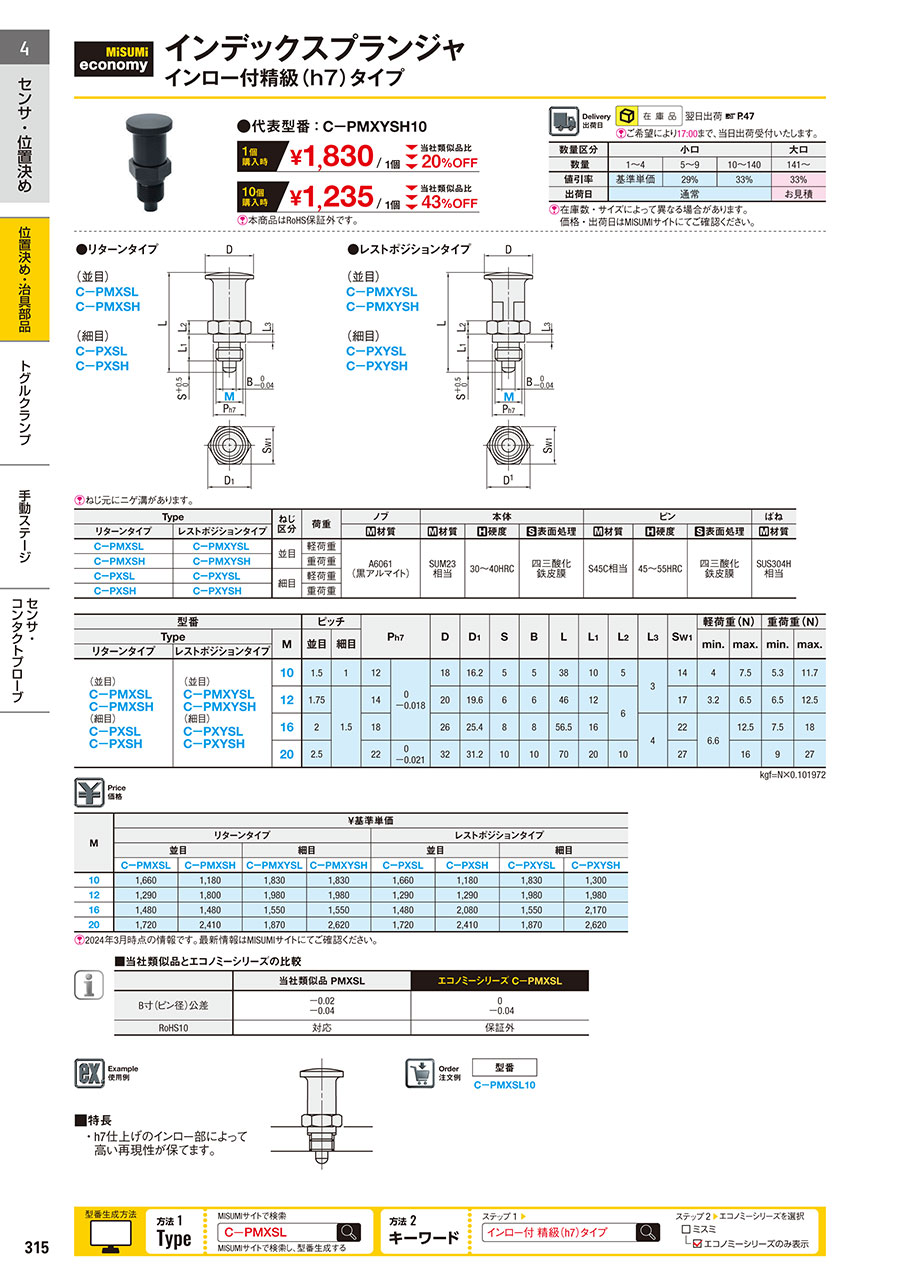

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【エコノミーシリーズ】インデックスプランジャインロー付精級（h7）タイプのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品【エコノミーシリーズ】インデックスプランジャインロー付精級（h7）タイプ	インデックスプランジャ　インロー付精級	【エコノミーシリーズ】インデックスプランジャ簡易形	【エコノミーシリーズ】インデックスプランジャ簡易形ステンレスタイプ	インデックスプランジャ　圧入タイプ	PNXV インデックスプランジャ - レバータイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	鍋屋バイテック
通常価格	1,290円-	2,080円 -	880円 -	820円 -	2,040円 -	2,122円 -
通常出荷日	在庫品1日目〜	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	4日目
種類	標準ノブ	標準ノブ	標準ノブ	標準ノブ	ノブ無し	レバータイプ
取付方法	ねじ込み	ねじ込み	ねじ込み	ねじ込み	圧入	ねじ込み
全長	標準	標準	ショート	ショート	標準	標準
本体材質	スチール	S45C	スチール	ステンレス	SUS440C	亜鉛ダイカスト
ピン材質	S45C	S45C	ステンレス	ステンレス	SUS440C	SUM22L相当
