【エコノミーシリーズ】 インデックスプランジャ 簡易形
未確定：候補が8型番あります。
外形図・規格表
外形図
●リターンタイプ●レストポジションタイプC-PMXSBC-PMXYSBC-PMXSMC-PMXYSM[ ! ]ねじ元にニゲ溝があります。
| Type | ねじ 区分 | ノブ | 本体 | ピン | ばね | ||
| リターンタイプ | レストポジションタイプ | [ M ]材質 | [ M ]材質 | [ S ]表面処理 | [ M ]材質 | [ M ]材質 | |
| C－PMXSB | C－PMXYSB | 並目 | ナイロン6 | SUM23 相当 | 四三酸化鉄皮膜 | SUS303 相当 | SUS304H 相当 |
| C－PMXSM | C－PMXYSM | 電気ニッケルメッキ | |||||
規格表
| 注文例 | 型番 |
| PMXSB8 | |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]本商品はRoHS保証外です。ご注意ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | ピッチ (並目) | D | D1 | S | B | L | L1 | Sw | R | 荷重(N) | ￥基準単価 | |||||||
| Type | M | リターンタイプ | レストポジションタイプ | |||||||||||||||
| リターンタイプ | レストポジションタイプ | min. | max. | CーPMXSB | CーPMXSM | CーPMXYSB | CーPMXYSM | |||||||||||
| C－PMXSB C－PMXSM | C－PMXYSB C－PMXYSM | 8 | 1.25 | 20 | 14.5 | 5 | 5 | 25 | 5 | 13 | 3 | 2.5 | 6.5 | 880 | 900 | 940 | 960 | |
| 10 | 1.5 | 24 | 19 | 6 | 6 | 31 | 7 | 17 | 3.5 | 4 | 9.5 | 1,090 | 1,110 | 1,130 | 1,190 | |||
| kgf=N×0.101972 | ||||||||||||||||||
製品比較情報
| 当社類似品 PMXSB | エコノミーシリーズ C－PMXSB | |
| B寸(ピン径) 公差 | －0.02 －0.04 | 0 －0.04 |
| RoHS10 | 対応 | 保証外 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
高品質の代替品
|
|---|
880円 ( 968円 ) | 在庫品1日目当日出荷可能 |
|
1,090円 ( 1,199円 ) | 在庫品1日目当日出荷可能 |
|
900円 ( 990円 ) | 在庫品1日目当日出荷可能 |
|
1,110円 ( 1,221円 ) | 在庫品1日目当日出荷可能 |
|
940円 ( 1,034円 ) | 在庫品1日目当日出荷可能 |
|
1,130円 ( 1,243円 ) | 在庫品1日目当日出荷可能 |
|
960円 ( 1,056円 ) | 在庫品1日目当日出荷可能 |
|
1,170円 ( 1,287円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

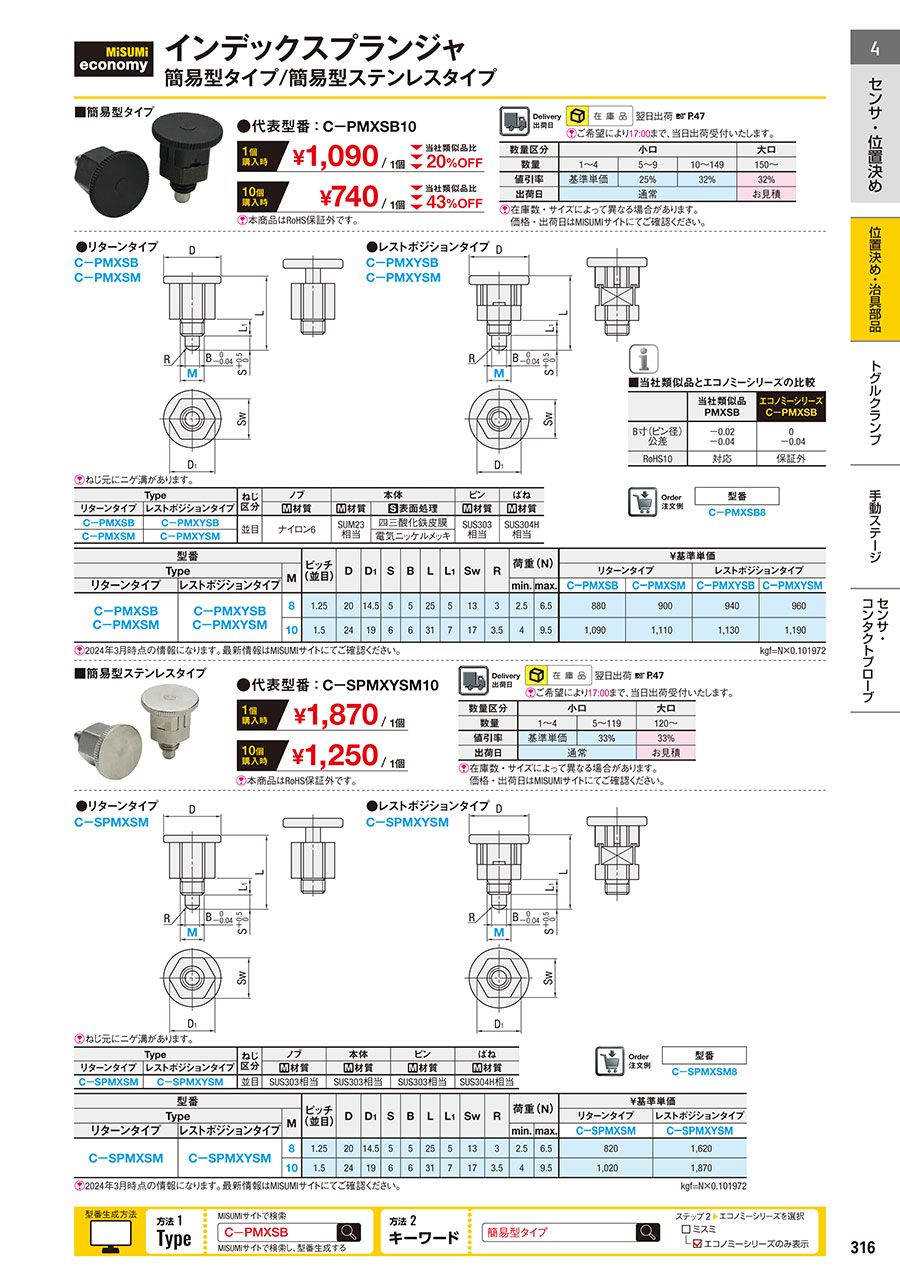

カタログ
