【エコノミーシリーズ】インデックスプランジャスタンダードタイプ細目

数量スライド割引
当日出荷可能

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): 615円～4,410円

税込単価: 677円～4,851円

今見ている商品の標準品

クオリティー品

ミスミ

インデックスプランジャ　スタンダードタイプ

4.4

通常価格(税別)： 820円 (税込価格：902円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】インデックスプランジャ簡易形ステンレスタイプ

通常価格(税別)： 820円 (税込価格：902円)

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

種類
標準ノブ
取付方法
ねじ込み
全長
標準
オールステンレス
非対応

ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が140型番あります。

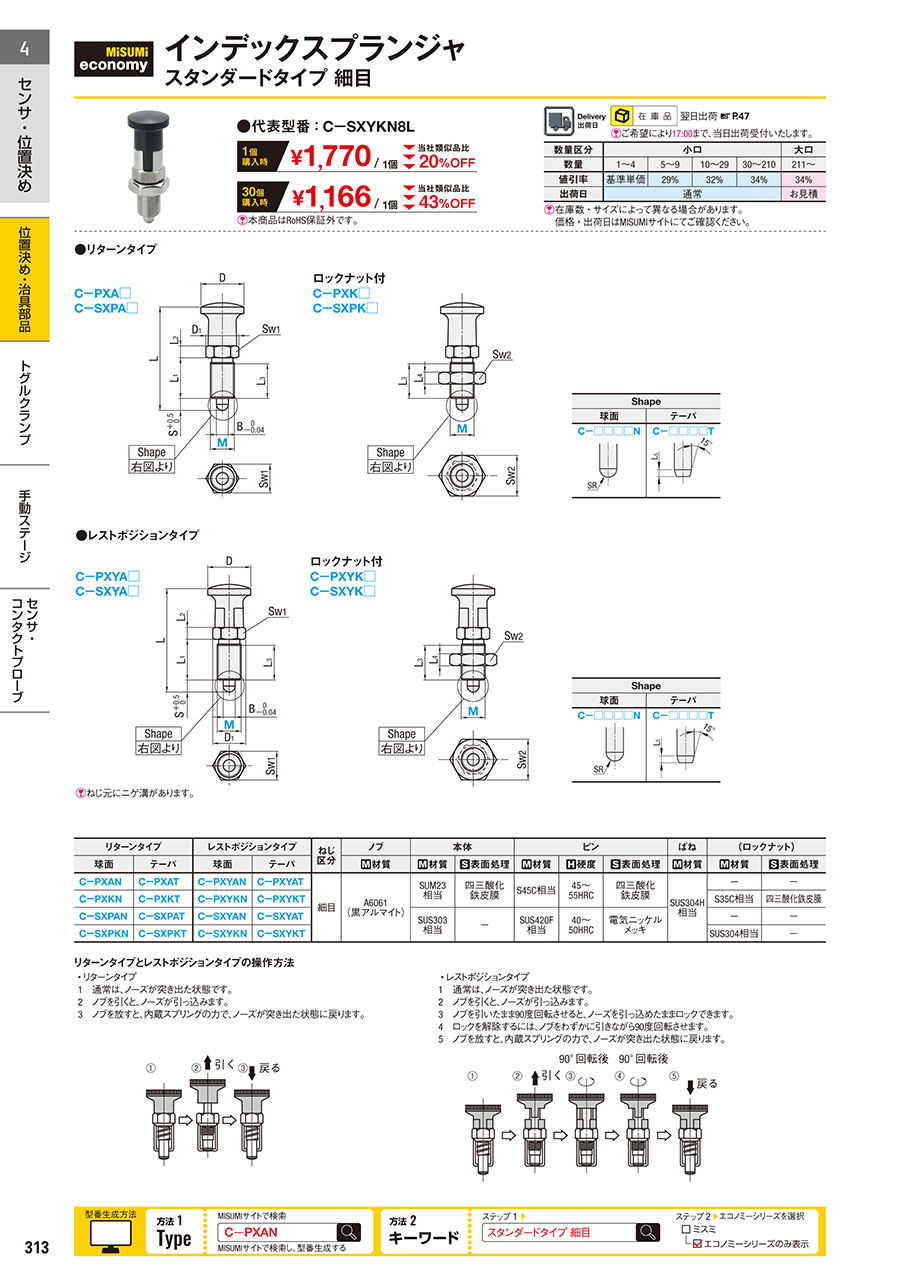

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

一リターンタイプ一

ロックナット付き

C-PXAロ

C-PXKロ

C-SPXAロ

C-SPXKロ

Shape
球面タイプ	テーパタイプ
C-ロロロロN	C-ロロロロT

一レストポジションタイプ一

ロックナット付き

C-PXYAロ

C-PXYKロ

C-SXYAロ

C-SXYKロ

Shape
球面タイプ	テーパタイプ
C-ロロロロN	C-ロロロロT

[ ! ]本商品はRoHS保証外です。ご注意ください。
[ ! ]ねじ元にニゲ溝があります。

リターンタイプ

レストポジションタイプ

ねじ
区分

ノブ

本体

ピン

ばね

(ロックナット)

球面

テーパ

球面

テーパ

[ M ]材質

[ S ]表面処理

[ M ]材質

[ H ]硬度

[ S ]表面処理

[ M ]材質

[ S ]表面処理

CーPXAN

CーPXAT

CーPXYAN

CーPXYAT

細目

A6061
(黒アルマイト)

SUM23
相当

四三酸化
鉄皮膜

S45C相当

45～
55HRC

四三酸化
鉄皮膜

SUS304H
相当

ー

－

CーPXKN

CーPXKT

CーPXYKN

CーPXYKT

S35C相当

四三酸化鉄皮膜

CーSXPAN

CーSXPAT

CーSXYAN

CーSXYAT

SUS303
相当

－

SUS420F
相当

40～
50HRC

電気ニッケルメッキ

ー

－

CーSXPKN

CーSXPKT

CーSXYKN

CーSXYKT

SUS304相当

－

規格表

型番

C－PXAN6

●リターンタイプ

型番			ピッチ (細目)	D	D₁	S	B	L	L₁	L₂	L₃	L₄	L₅	Sw₁	Sw₂	SR	荷重(N)
Type		M															min.	max.
(球面) C－PXAN C－PXKN C－SXPAN C－SXPKN	(テーパ) C－PXAT C－PXKT C－SXPAT C－SXPKT	6	0.75	12	9.2	5	2.5	36	15	4	13.5	3.2	1.5	8	10	1.25	2.1	7.3
		8	1	15	11.5	4	4	40	16	5	14	4	1.5	10	13	2	2.5	11.3
		8L				6		42
		10		18	13.8	5	5	45	17	5	15	5	2	12	17	2.5	3.9	13.5
		10L				8		48
		12	1.5	21	16.2	6	6	54.5	20	6	17	6	2.5	14	19	3	6.4	18
		12L				10		58.5
		16		26	21.9	7	8	68	26	8	23	8	3	19	24	4	11.3	23
		16L				12		73
kgf=N×0.101972

[ ! ]荷重（N）はピンを押すバネの荷重です。ピン押し始めが荷重”min"、ピン押し切りが荷重"max"となります。
[ ! ]ピンのせん断荷重データのご用意はありません。

●レストポジションタイプ

型番			ピッチ (細目)	D	D₁	S	B	L	L₁	L₂	L₃	L₄	L₅	Sw₁	Sw₂	SR	荷重(N)
Type		M															min.	max.
(球面) C－PXYAN C－PXYKN C－SXYAN C－SXYKN	(テーパ) C－PXYAT C－PXYKT C－SXYAT C－SXYKT	6	0.75	12	9.2	5	2.5	42	15	4	13.5	3.2	1.5	8	10	1.3	2.1	7.3
		8	1	15	11.5	4	4	46	16	5	14	4	1.5	10	13	2	2.5	11.3
		8L				6		48
		10		18	13.8	5	5	50	17	5	15	5	2	12	17	2.5	3.9	13.5
		10L				8		53
		12	1.5	21	16.2	6	6	60.5	20	6	17	6	2.5	14	19	3	6.4	18
		12L				10		64.5
		16		26	21.9	7	8	75.5	26	8	23	8	3	19	24	4	11.3	23
		16L				12		80.5
kgf=N×0.101972

価格表

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
●リターンタイプ

M	￥基準単価
	球面				テーパ
	C－PXAN	C－PXKN	C－SXPAN	C－SXPKN	C－PXAT	C－PXKT	C－SXPAT	C－SXPKT
6	680	700	1,190	870	780	780	1,160	1,760
8	545	810	960	1,410	780	1,160	1,220	1,930
8L	620	910	1,490	1,570	870	920	1,340	1,510
10	670	700	1,130	1,200	780	1,160	1,220	1,380
10L	760	800	910	1,360	870	1,290	1,340	2,120
12	730	780	960	1,410	860	915	1,320	1,510
12L	840	880	1,070	1,600	945	1,400	1,450	2,320
16	705	1,060	1,270	1,920	1,520	1,200	1,810	2,120
16L	780	1,200	1,410	2,160	1,680	1,850	1,990	2,330

●レストポジションタイプ

M	￥基準単価
	球面				テーパ
	C－PXYAN	C－PXYKN	C－SXYAN	C－SXYKN	C－PXYAT	C－PXYKT	C－SXYAT	C－SXYKT
6	615	880	1,360	1,460	1,110	1,140	1,320	1,960
8	625	920	1,060	1,110	1,140	1,650	1,590	1,750
8L	725	1,050	1,200	1,770	1,260	1,820	1,750	2,690
10	780	810	910	1,350	1,140	1,650	1,590	1,750
10L	910	950	1,040	1,550	1,260	1,820	1,750	1,920
12	670	990	1,060	1,560	1,200	1,760	1,850	2,050
12L	1,100	1,140	1,700	1,800	1,330	1,380	2,040	3,160
16	795	1,200	1,990	2,130	1,420	2,180	2,550	2,860
16L	1,300	1,390	1,630	2,470	1,570	2,400	2,810	4,410

製品比較情報

	当社類似品 PXAN	エコノミーシリーズ C−PXAN
B寸(ピン径) 公差	－0.02 －0.04	0 －0.04
RoHS10	対応	保証外

使用方法

リターンタイプとレストポジションタイプの操作方法
•リターンタイプ
1　通常は、ノーズが突き出た状態です。
2　ノブを引くと、ノーズが引っ込みます。
3　ノブを放すと、内蔵スプリングの力で、ノーズが突き出た状態に戻ります。

•レストポジションタイプ
1　通常は、ノーズが突き出た状態です。
2　ノブを引くと、ノーズが引っ込みます。
3　ノブを引いたまま90度回転させると、ノーズを引っ込めたままロックできます。
4　ロックを解除するには、ノブをわずかに引きながら90度回転させます。
5　ノブを放すと、内蔵スプリングの力で、ノーズが突き出た状態に戻ります。

90°回転後

型番リスト

表示件数

型番

ロック機構

ねじ径M

(mm)

先端部外径 B

(mm)

ストローク (S)

(mm)

本体材質

ピン材質

本体表面処理

長さ L

(mm)

先端形状

先端表面処理

付属品

最小発注数量

[リターン] リターンタイプ	6	2.5	5	[スチール] スチール	[スチール] スチール	黒染	36	球面形状	四三酸化鉄皮膜	無し	1個
[リターン] リターンタイプ	8	4	4	[スチール] スチール	[スチール] スチール	黒染	40	球面形状	四三酸化鉄皮膜	無し	1個
[リターン] リターンタイプ	8	4	4	[スチール] スチール	[スチール] スチール	黒染	42	球面形状	四三酸化鉄皮膜	無し	1個
[リターン] リターンタイプ	10	5	5	[スチール] スチール	[スチール] スチール	黒染	45	球面形状	四三酸化鉄皮膜	無し	1個
[リターン] リターンタイプ	10	5	8	[スチール] スチール	[スチール] スチール	黒染	48	球面形状	四三酸化鉄皮膜	無し	1個
[リターン] リターンタイプ	12	6	6	[スチール] スチール	[スチール] スチール	黒染	54.5	球面形状	四三酸化鉄皮膜	無し	1個
[リターン] リターンタイプ	12	6	10	[スチール] スチール	[スチール] スチール	黒染	58.5	球面形状	四三酸化鉄皮膜	無し	1個
[リターン] リターンタイプ	16	8	7	[スチール] スチール	[スチール] スチール	黒染	68	球面形状	四三酸化鉄皮膜	無し	5個
[リターン] リターンタイプ	16	8	12	[スチール] スチール	[スチール] スチール	黒染	73	球面形状	四三酸化鉄皮膜	無し	1個
[リターン] リターンタイプ	6	2.5	5	[スチール] スチール	[スチール] スチール	黒染	36	テーパ形状	四三酸化鉄皮膜	無し	5個
[リターン] リターンタイプ	8	4	4	[スチール] スチール	[スチール] スチール	黒染	40	テーパ形状	四三酸化鉄皮膜	無し	5個
[リターン] リターンタイプ	8	4	6	[スチール] スチール	[スチール] スチール	黒染	42	テーパ形状	四三酸化鉄皮膜	無し	5個
[リターン] リターンタイプ	10	5	5	[スチール] スチール	[スチール] スチール	黒染	45	テーパ形状	四三酸化鉄皮膜	無し	5個
[リターン] リターンタイプ	10	5	8	[スチール] スチール	[スチール] スチール	黒染	48	テーパ形状	四三酸化鉄皮膜	無し	5個
[リターン] リターンタイプ	12	6	6	[スチール] スチール	[スチール] スチール	黒染	54.5	テーパ形状	四三酸化鉄皮膜	無し	5個
[リターン] リターンタイプ	12	6	10	[スチール] スチール	[スチール] スチール	黒染	58.5	テーパ形状	四三酸化鉄皮膜	無し	5個
[リターン] リターンタイプ	16	8	7	[スチール] スチール	[スチール] スチール	黒染	68	テーパ形状	四三酸化鉄皮膜	無し	1個
[リターン] リターンタイプ	16	8	12	[スチール] スチール	[スチール] スチール	黒染	73	テーパ形状	四三酸化鉄皮膜	無し	1個
[リターン] リターンタイプ	6	2.5	5	[スチール] スチール	[スチール] スチール	黒染	36	球面形状	四三酸化鉄皮膜	ロックナット	1個
[リターン] リターンタイプ	8	4	5	[スチール] スチール	[スチール] スチール	黒染	40	球面形状	四三酸化鉄皮膜	ロックナット	1個
[リターン] リターンタイプ	8	4	6	[スチール] スチール	[スチール] スチール	黒染	42	球面形状	四三酸化鉄皮膜	ロックナット	1個
[リターン] リターンタイプ	10	5	5	[スチール] スチール	[スチール] スチール	黒染	45	球面形状	四三酸化鉄皮膜	ロックナット	1個
[リターン] リターンタイプ	10	5	8	[スチール] スチール	[スチール] スチール	黒染	48	球面形状	四三酸化鉄皮膜	ロックナット	1個
[リターン] リターンタイプ	12	6	6	[スチール] スチール	[スチール] スチール	黒染	54.5	球面形状	四三酸化鉄皮膜	ロックナット	1個
[リターン] リターンタイプ	12	6	10	[スチール] スチール	[スチール] スチール	黒染	58.5	球面形状	四三酸化鉄皮膜	ロックナット	1個
[リターン] リターンタイプ	16	8	7	[スチール] スチール	[スチール] スチール	黒染	68	球面形状	四三酸化鉄皮膜	ロックナット	1個
[リターン] リターンタイプ	16	8	12	[スチール] スチール	[スチール] スチール	黒染	73	球面形状	四三酸化鉄皮膜	ロックナット	1個
[リターン] リターンタイプ	6	2.5	5	[スチール] スチール	[スチール] スチール	黒染	36	テーパ形状	四三酸化鉄皮膜	ロックナット	1個
[リターン] リターンタイプ	8	4	4	[スチール] スチール	[スチール] スチール	黒染	40	テーパ形状	四三酸化鉄皮膜	ロックナット	1個
[リターン] リターンタイプ	8	4	6	[スチール] スチール	[スチール] スチール	黒染	42	テーパ形状	四三酸化鉄皮膜	ロックナット	1個
[リターン] リターンタイプ	10	5	5	[スチール] スチール	[スチール] スチール	黒染	45	テーパ形状	四三酸化鉄皮膜	ロックナット	1個
[リターン] リターンタイプ	10	5	8	[スチール] スチール	[スチール] スチール	黒染	48	テーパ形状	四三酸化鉄皮膜	ロックナット	1個
[リターン] リターンタイプ	12	6	6	[スチール] スチール	[スチール] スチール	黒染	54.5	テーパ形状	四三酸化鉄皮膜	ロックナット	1個
[リターン] リターンタイプ	12	6	10	[スチール] スチール	[スチール] スチール	黒染	58.5	テーパ形状	四三酸化鉄皮膜	ロックナット	1個
[リターン] リターンタイプ	16	8	7	[スチール] スチール	[スチール] スチール	黒染	68	テーパ形状	四三酸化鉄皮膜	ロックナット	1個
[リターン] リターンタイプ	16	8	12	[スチール] スチール	[スチール] スチール	黒染	73	テーパ形状	四三酸化鉄皮膜	ロックナット	1個
[レストポジション] レストポジションタイプ	6	2.5	5	[スチール] スチール	[スチール] スチール	黒染	42	球面形状	四三酸化鉄皮膜	無し	5個
[レストポジション] レストポジションタイプ	8	4	4	[スチール] スチール	[スチール] スチール	黒染	46	球面形状	四三酸化鉄皮膜	無し	1個
[レストポジション] レストポジションタイプ	8	4	6	[スチール] スチール	[スチール] スチール	黒染	48	球面形状	四三酸化鉄皮膜	無し	1個
[レストポジション] レストポジションタイプ	10	5	5	[スチール] スチール	[スチール] スチール	黒染	50	球面形状	四三酸化鉄皮膜	無し	1個
[レストポジション] レストポジションタイプ	10	5	8	[スチール] スチール	[スチール] スチール	黒染	53	球面形状	四三酸化鉄皮膜	無し	1個
[レストポジション] レストポジションタイプ	12	6	6	[スチール] スチール	[スチール] スチール	黒染	60.5	球面形状	四三酸化鉄皮膜	無し	1個
[レストポジション] レストポジションタイプ	12	6	10	[スチール] スチール	[スチール] スチール	黒染	64.5	球面形状	四三酸化鉄皮膜	無し	1個
[レストポジション] レストポジションタイプ	16	8	7	[スチール] スチール	[スチール] スチール	黒染	75.5	球面形状	四三酸化鉄皮膜	無し	5個
[レストポジション] レストポジションタイプ	16	8	12	[スチール] スチール	[スチール] スチール	黒染	80.5	球面形状	四三酸化鉄皮膜	無し	1個
[レストポジション] レストポジションタイプ	6	2.5	5	[スチール] スチール	[スチール] スチール	黒染	42	テーパ形状	四三酸化鉄皮膜	無し	5個
[レストポジション] レストポジションタイプ	8	4	6	[スチール] スチール	[スチール] スチール	黒染	48	テーパ形状	四三酸化鉄皮膜	無し	5個
[レストポジション] レストポジションタイプ	10	5	5	[スチール] スチール	[スチール] スチール	黒染	50	テーパ形状	四三酸化鉄皮膜	無し	5個
[レストポジション] レストポジションタイプ	10	5	8	[スチール] スチール	[スチール] スチール	黒染	53	テーパ形状	四三酸化鉄皮膜	無し	5個
[レストポジション] レストポジションタイプ	12	6	6	[スチール] スチール	[スチール] スチール	黒染	60.5	テーパ形状	四三酸化鉄皮膜	無し	5個
[レストポジション] レストポジションタイプ	12	6	10	[スチール] スチール	[スチール] スチール	黒染	64.5	テーパ形状	四三酸化鉄皮膜	無し	5個
[レストポジション] レストポジションタイプ	16	8	12	[スチール] スチール	[スチール] スチール	黒染	80.5	テーパ形状	四三酸化鉄皮膜	無し	1個
[レストポジション] レストポジションタイプ	6	2.5	5	[スチール] スチール	[スチール] スチール	黒染	42	球面形状	四三酸化鉄皮膜	ロックナット	1個
[レストポジション] レストポジションタイプ	8	4	4	[スチール] スチール	[スチール] スチール	黒染	46	球面形状	四三酸化鉄皮膜	ロックナット	1個
[レストポジション] レストポジションタイプ	8	4	6	[スチール] スチール	[スチール] スチール	黒染	48	球面形状	四三酸化鉄皮膜	ロックナット	1個
[レストポジション] レストポジションタイプ	10	5	5	[スチール] スチール	[スチール] スチール	黒染	50	球面形状	四三酸化鉄皮膜	ロックナット	1個
[レストポジション] レストポジションタイプ	10	5	8	[スチール] スチール	[スチール] スチール	黒染	53	球面形状	四三酸化鉄皮膜	ロックナット	1個
[レストポジション] レストポジションタイプ	12	6	6	[スチール] スチール	[スチール] スチール	黒染	60.5	球面形状	四三酸化鉄皮膜	ロックナット	1個
[レストポジション] レストポジションタイプ	12	6	10	[スチール] スチール	[スチール] スチール	黒染	64.5	球面形状	四三酸化鉄皮膜	ロックナット	1個
[レストポジション] レストポジションタイプ	16	8	7	[スチール] スチール	[スチール] スチール	黒染	75.5	球面形状	四三酸化鉄皮膜	ロックナット	1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

680円 ( 748円 )	在庫品1日目当日出荷可能	PXAN6
780円 ( 858円 )	在庫品1日目当日出荷可能	PXAN8
870円 ( 957円 )	在庫品1日目当日出荷可能	PXAN8L
670円 ( 737円 )	在庫品1日目当日出荷可能	PXAN10
760円 ( 836円 )	在庫品1日目当日出荷可能	PXAN10L
730円 ( 803円 )	在庫品1日目当日出荷可能	PXAN12
840円 ( 924円 )	在庫品1日目当日出荷可能	PXAN12L
705円 ( 776円 )	在庫品1日目当日出荷可能	PXAN16
1,120円 ( 1,232円 )	在庫品1日目当日出荷可能	PXAN16L
780円 ( 858円 )	在庫品1日目当日出荷可能	PXAT6
780円 ( 858円 )	在庫品1日目当日出荷可能	PXAT8
870円 ( 957円 )	在庫品1日目当日出荷可能	PXAT8L
780円 ( 858円 )	在庫品1日目当日出荷可能	PXAT10
870円 ( 957円 )	在庫品1日目当日出荷可能	PXAT10L
860円 ( 946円 )	在庫品1日目当日出荷可能	PXAT12
945円 ( 1,040円 )	在庫品1日目当日出荷可能	PXAT12L
1,520円 ( 1,672円 )	在庫品1日目当日出荷可能	PXAT16
1,680円 ( 1,848円 )	在庫品1日目当日出荷可能	PXAT16L
700円 ( 770円 )	在庫品1日目当日出荷可能	PXKN6
810円 ( 891円 )	在庫品1日目当日出荷可能	PXKN8
910円 ( 1,001円 )	在庫品1日目当日出荷可能	PXKN8L
700円 ( 770円 )	在庫品1日目当日出荷可能	PXKN10
800円 ( 880円 )	在庫品1日目当日出荷可能	PXKN10L
780円 ( 858円 )	在庫品1日目当日出荷可能	PXKN12
880円 ( 968円 )	在庫品1日目当日出荷可能	PXKN12L
1,060円 ( 1,166円 )	在庫品1日目当日出荷可能	PXKN16
1,200円 ( 1,320円 )	在庫品1日目当日出荷可能	PXKN16L
1,120円 ( 1,232円 )	在庫品1日目当日出荷可能	PXKT6
1,160円 ( 1,276円 )	在庫品1日目当日出荷可能	PXKT8
1,290円 ( 1,419円 )	在庫品1日目当日出荷可能	PXKT8L
1,160円 ( 1,276円 )	在庫品1日目当日出荷可能	PXKT10
1,290円 ( 1,419円 )	在庫品1日目当日出荷可能	PXKT10L
1,280円 ( 1,408円 )	在庫品1日目当日出荷可能	PXKT12
1,400円 ( 1,540円 )	在庫品1日目当日出荷可能	PXKT12L
1,680円 ( 1,848円 )	在庫品1日目当日出荷可能	PXKT16
1,850円 ( 2,035円 )	在庫品1日目当日出荷可能	PXKT16L
615円 ( 677円 )	在庫品1日目当日出荷可能	PXYAN6
880円 ( 968円 )	在庫品1日目当日出荷可能	PXYAN8
1,020円 ( 1,122円 )	在庫品1日目当日出荷可能	PXYAN8L
780円 ( 858円 )	在庫品1日目当日出荷可能	PXYAN10
910円 ( 1,001円 )	在庫品1日目当日出荷可能	PXYAN10L
960円 ( 1,056円 )	在庫品1日目当日出荷可能	PXYAN12
1,100円 ( 1,210円 )	在庫品1日目当日出荷可能	PXYAN12L
795円 ( 875円 )	在庫品1日目当日出荷可能	PXYAN16
1,300円 ( 1,430円 )	在庫品1日目当日出荷可能	PXYAN16L
1,110円 ( 1,221円 )	在庫品1日目当日出荷可能	PXYAT6
1,260円 ( 1,386円 )	在庫品1日目当日出荷可能	PXYAT8L
1,140円 ( 1,254円 )	在庫品1日目当日出荷可能	PXYAT10
1,260円 ( 1,386円 )	在庫品1日目当日出荷可能	PXYAT10L
1,200円 ( 1,320円 )	在庫品1日目当日出荷可能	PXYAT12
1,330円 ( 1,463円 )	在庫品1日目当日出荷可能	PXYAT12L
2,200円 ( 2,420円 )	在庫品1日目当日出荷可能	PXYAT16L
880円 ( 968円 )	在庫品1日目当日出荷可能	PXYKN6
920円 ( 1,012円 )	在庫品1日目当日出荷可能	PXYKN8
1,050円 ( 1,155円 )	在庫品1日目当日出荷可能	PXYKN8L
810円 ( 891円 )	在庫品1日目当日出荷可能	PXYKN10
950円 ( 1,045円 )	在庫品1日目当日出荷可能	PXYKN10L
990円 ( 1,089円 )	在庫品1日目当日出荷可能	PXYKN12
1,140円 ( 1,254円 )	在庫品1日目当日出荷可能	PXYKN12L
1,200円 ( 1,320円 )	在庫品1日目当日出荷可能	PXYKN16

基本情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【エコノミーシリーズ】インデックスプランジャスタンダードタイプ細目のレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

回転台の回転止めとして使用しています。

満足度：5.02023/07/04

回転台の回転止めとして使用しています。ある治具の台の上で　治具の回転が必要です。回転したら　回転止めと位置決め両方実現で...もっと読む

1人が参考にしています。

治具の位置決め

満足度：5.02024/09/09

治具を段取りする様に改造し段取り時の位置決めに使用しました。

0人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品【エコノミーシリーズ】インデックスプランジャスタンダードタイプ細目	インデックスプランジャ　スタンダードタイプ	【エコノミーシリーズ】インデックスプランジャ簡易形	【エコノミーシリーズ】インデックスプランジャ簡易形ステンレスタイプ	インデックスプランジャ　細目レバータイプ	【エコノミーシリーズ】インデックスプランジャインロー付精級（h7）タイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	615円-	-	880円 -	820円 -	4,370円 -	1,290円 -
通常出荷日	在庫品1日目	お見積り	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目〜
種類	標準ノブ	標準ノブ	標準ノブ	標準ノブ	レバータイプ	標準ノブ
取付方法	ねじ込み	ねじ込み	ねじ込み	ねじ込み	ねじ込み	ねじ込み
全長	標準	標準	ショート	ショート	標準	標準
オールステンレス	非対応	非対応	非対応	対応	非対応	非対応

インデックスプランジャカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

ロック機構

ねじ径M(mm)

先端部外径 B(mm)

ストローク (S)(mm)

本体材質

ピン材質

本体表面処理

長さ L(mm)

先端形状

先端表面処理

付属品

タイプ

CAD

出荷日

【エコノミーシリーズ】 インデックスプランジャ スタンダードタイプ 細目

ご注意

外形図・規格表

型番リスト

詳細情報

基本情報

ご注意

カタログ

この商品を見た人は、こんな商品も見ています

最近見た商品

インデックスプランジャカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

【エコノミーシリーズ】インデックスプランジャスタンダードタイプ細目
