【エコノミーシリーズ】 RoHS対応ベアリングホルダセット T型省スペースタイプ

数量スライド割引
当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 1,260円～1,320円

税込単価: 1,386円～1,452円

今見ている商品の標準品

クオリティー品

ミスミ

ベアリングホルダセット　T型　高さ選択タイプ

4.5

通常価格(税別)： 1,910円 (税込価格：2,101円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応ベアリングホルダセットフランジ型省スペースタイプ

通常価格(税別)： 910円 (税込価格：1,001円)

通常出荷日：在庫品1日目

【まとめ買いでお得】20個以上から大幅割引き！ミスミの低価格新ブランド【エコノ...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
本体形状
T形
ベアリング個数
シングル
使用ベアリング
深溝玉軸受
ベアリング材質
スチール
ホルダ材質
アルミ合金
ホルダ表面処理
白アルマイト
止め輪
あり

ご注意

25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が11型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

C－BGHA

[ ! ]( )寸法は参考値です（寸法公差は±0.5mm）。

Type	[ M ]材質		[ S ]表面処理	[ A ]付属品止め輪
Type	軸受	ホルダ	ホルダ	[ A ]付属品止め輪
C-BGHA	スチール	アルミ合金	白アルマイト	ばね用鋼

規格表

型式(Type·べアリング形式)	－	h
C－BGHA6901ZZ	－	20

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		ｈ選択	d	(H)	L₁	d₁	(L)	(L₂)	T	(S)	dh	D_H7	B	(R)	(b)	使用ベアリング			¥ 基準単価
Type	べアリング形式															基本定格荷重		許容回転速度 rpm(参考)
Type	べアリング形式															Cr(動)kN	Cor(静)kN	許容回転速度 rpm(参考)
C－BGHA	698ZZ	20	8	34	37	5.5	49	25	11	8	16	19	6	9	16	1.39	0.60	8000	1,260
	698ZZ	30	8	44	37	5.5	49	25	11	10	16	19	6	9	16	1.39	0.60		1,260
	6900ZZ	20	10	35	41	5.5	53	29	12	8	19	22	6	11	18	1.89	0.89		1,300
		30	10	45	41	5.5	53	29	12	10	19	22	6	11	18
		40	10	55	41	5.5	53	29	12	10	19	22	6	11	18
	6901ZZ	20	12	36	44	5.5	56	32	12	8	21	24	6	13	18	2.02	1.02		1,310
		30	12	46	44	5.5	56	32	12	10	21	24	6	13	18
		40	12	56	44	5.5	56	32	12	10	21	24	6	13	18
	6902ZZ	30	15	48	48	5.5	60	36	12	12	25	28	7	14	20	2.56	1.40		1,320
		40	15	58	48	5.5	60	36	12	15	25	28	7	14	20
		50	15	68	48	5.5	60	36	12	15	25	28	7	14	20

製品比較情報

		当社類似品 BGHKA6901ZZ−30	エコノミーシリーズ C−BGHA6901ZZ−30
ベアリング	耐荷重	基本動定格荷重(Cr)：2.89kN 基本静定格荷重(Cor)：1.46kN	基本動定格荷重(Cr)：2.02kN 基本静定格荷重(Cor)：1.02kN
	寿命	100万回 (2.89kN負荷状態) 4000時間 (750rpm 荷重0.5kN回転時)	40万回 (2.89kN負荷状態) 1600時間 (750rpm 荷重0.5kN回転時)
	ベアリング内部すきま	最小：3μm　最大：13μm	最小：6μm　最大：23μm
ホルダ	材質	A2017	アルミ合金
ホルダ	表面処理	白アルマイト	白アルマイト
RoHS10		対応	対応

※商品によって各スペックが異なりますので、詳細は規格表にてご確認ください。

■本商品の数量帯別割引率詳細

割引率

価格例（7/24時点）型番：C-BGHA698ZZ-20

数量	1個あたり割引率
1	-
10	5%
15	10%
20	45%

数量	当社類似品（BGHKA698ZZ-20）	本商品	当社類似品比割引率
1	2,110円	1,260円	40%
10	2,004円	1,196円	40%
15	1,899円	1,134円	40%
20	1,730円	692円	60%

各型番の数量別価格・納期は、型番確定後に「価格を確認」をクリックしてご確認ください。

特長

特長1：頭部のR設計で組付けがより安全で、底部のニゲ加工で、組付けがより安定。

同径より小さなベアリングを採用し、コンパクト化を実現

【エコノミーシリーズ・大口超割引】ベアリングホルダセット T型省スペースタイプ:関連画像

エコノミーシリーズベアリング
C-E69□□ZZを使用

特長2：狭いスペースでも取り付け、使用できます。
特長3：エコノミーシリーズベアリングホルダセットはアルミ引き抜き材を採用することで、コスト削減ができました。

使用例

ベアリングホルダセット　T型　ベースプレートに固定され、プーリ、タイミングベルトの連結機構としての使用例。
本品はスペースをあまりとらずに機構を完成させることができます。

注意事項

①ベアリングと止め輪の間にスラスト方向すきまがありますので選定時にはご注意ください。
②止め輪付きベアリングホルダセットにある止め輪はベアリングの脱落を防止する働きのみをします。
スラスト方向の締付が必要な場合は、セットカラー、ナットなどのご使用をお奨めします。
スラスト方向締付用セットカラー、ナットなどを選択した場合、止め輪を避けるようにしてください。止め輪寸法については、商品データを参照してください。
③ベアリングはエコノミーシリーズベアリングを採用。

型番リスト

表示件数

型番

軸受内径 d

(mm)

高さ h

(mm)

ベアリング品番

全長 T

(mm)

最小発注数量

10	20	6900ZZ	12	1個
10	30	6900ZZ	12	1個
10	40	6900ZZ	12	1個
12	20	6901ZZ	12	1個
12	30	6901ZZ	12	1個
12	40	6901ZZ	12	1個
15	30	6902ZZ	12	1個
15	40	6902ZZ	12	1個
15	50	6902ZZ	12	1個
8	20	698ZZ	11	1個
8	30	698ZZ	11	1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

1,300円 ( 1,430円 )	在庫品1日目当日出荷可能	BGHKA6900ZZ
1,300円 ( 1,430円 )	在庫品1日目当日出荷可能	BGHKA6900ZZ
1,300円 ( 1,430円 )	在庫品1日目当日出荷可能	BGHKA6900ZZ
1,310円 ( 1,441円 )	在庫品1日目当日出荷可能	BGHKA6901ZZ
1,310円 ( 1,441円 )	在庫品1日目当日出荷可能	BGHKA6901ZZ
1,310円 ( 1,441円 )	在庫品1日目当日出荷可能	BGHKA6901ZZ
1,320円 ( 1,452円 )	在庫品1日目当日出荷可能	BGHKA6902ZZ
1,320円 ( 1,452円 )	在庫品1日目当日出荷可能	BGHKA6902ZZ
1,320円 ( 1,452円 )	在庫品1日目当日出荷可能	BGHKA6902ZZ
1,260円 ( 1,386円 )	在庫品1日目当日出荷可能	BGHKA698ZZ
1,260円 ( 1,386円 )	在庫品1日目当日出荷可能	BGHKA698ZZ

詳細情報

基本情報

基本情報

【まとめ買いでお得】20個以上から大幅割引き！
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

カタログ

商品TOP

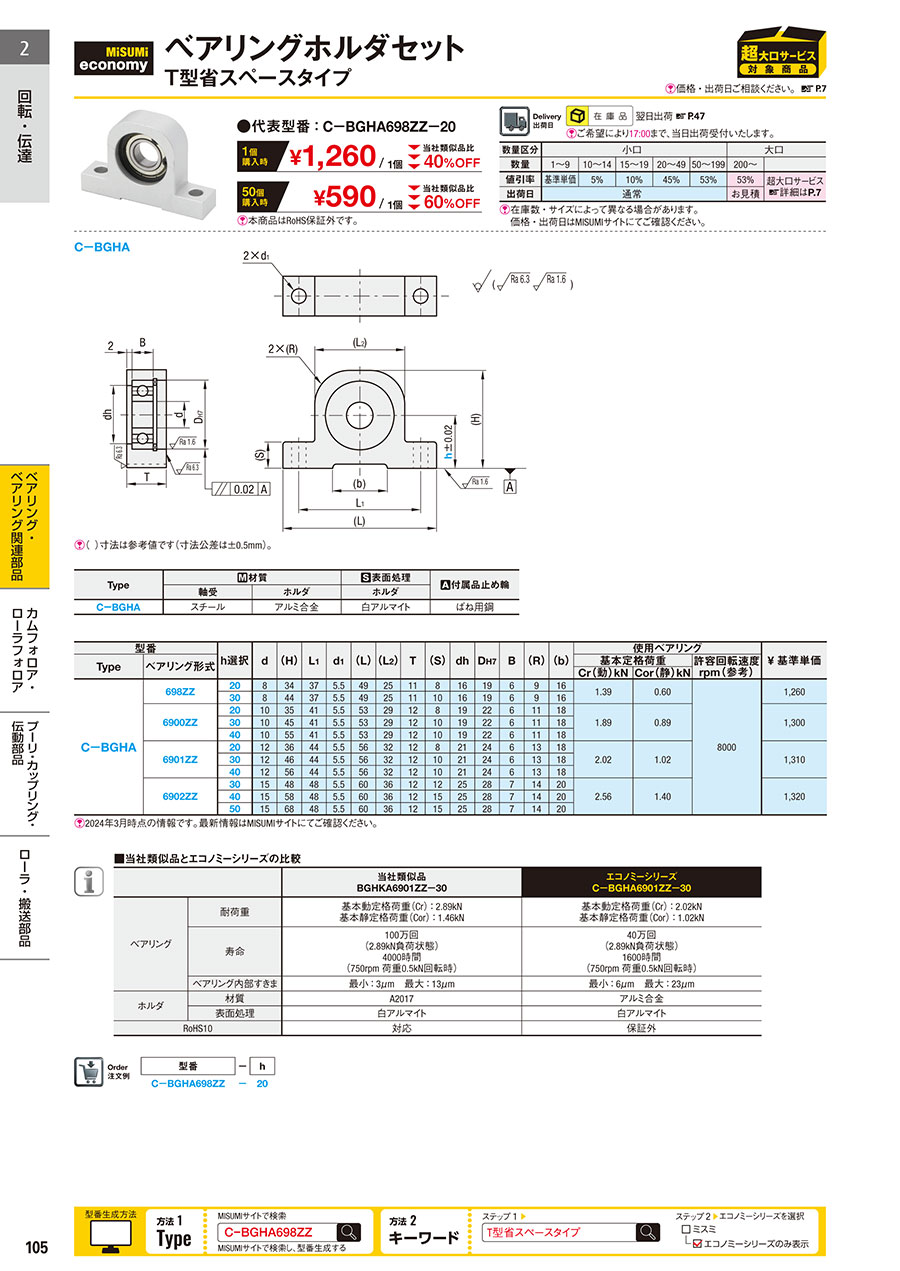

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
