【エコノミーシリーズ】 重荷重用蝶番 スラストブッシュ付
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 3,130円～3,260円
- 税込単価
- 3,443円～3,586円
通し穴取付タイプとザグリ穴取付タイプの重荷重用の蝶番です。2個使用で、最大65...
詳細情報を確認する未確定：候補が4型番あります。

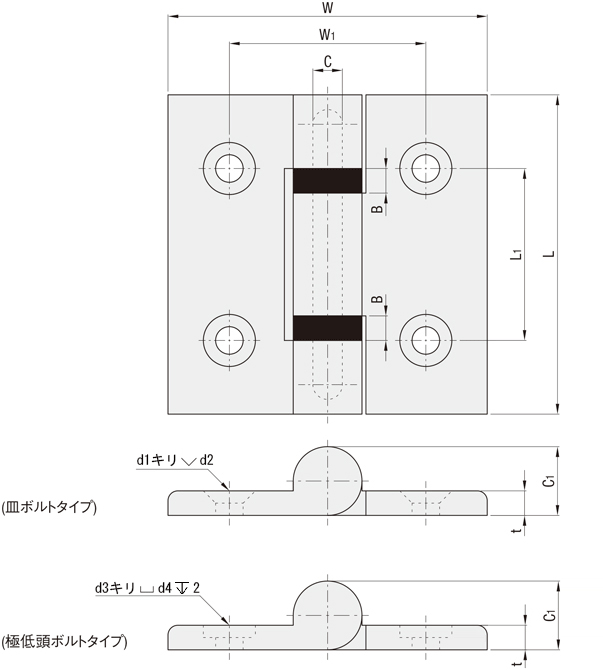

外形図・規格表
[ ! ]本商品はRoHS保証外になります。ご注意ください。
規格表
| 型番 |
| C-HHSZB65 |
| Type | [ M ] 材質 | [ S ] 表面処理 | ||
| 皿ボルト | 極低頭ボルト | 羽根 | 軸 | |
| C-HHSZB | C-HHSZTB | SUS304 | バフ研磨 | - |
・下表の価格表は25年6月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]許容荷重は2個使用の数値です。
[ ! ]本商品はRoHS保証外になります。ご注意ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | W | W1 | L1 | C | C1 | t | 皿ボルト穴 | ボルト穴 | * 許容荷重 | ￥基準単価 | |||
| Type | L | d1 | d2 | d3 | d4 | （N） | |||||||
| C-HHSZB | 65 | 65 | 40 | 35 | 6 | 14 | 5 | 5.6 | 10.6 | 5.6 | 9.6 | 450 | 3,130 |
| （皿ボルト用） | |||||||||||||
| C-HHSZTB | 75 | 75 | 50 | 40 | 8 | 16 | 6 | 6.6 | 12.6 | 6.6 | 10.6 | 650 | 3,260 |
| （極低頭ボルト用） | |||||||||||||
[ ! ]本商品はRoHS保証外になります。ご注意ください。
商品特長
・重荷重用蝶番 スラストブッシュ付は高許容負荷を実現し、高硬度のボルトと組み合わせることで最大1000Nの耐荷重(2個使用時の値)を達成できます。
・中間のスラストブッシュにより、開閉時の起動力を大幅に減少させ、スムーズな開閉を実現します。
・各ドアには2つの商品を使用することをお勧めします。
■注意事項
・蝶番を多く使うことで許容荷重を増やすことはできません。
・むしろ、取り付け時に中軸が同時に3つの同一水平線上に達しないため、偏荷重が発生しやすくなります。
・各ドアには2つの商品を使用することをお勧めします。
■注意事項
・蝶番を多く使うことで許容荷重を増やすことはできません。
・むしろ、取り付け時に中軸が同時に3つの同一水平線上に達しないため、偏荷重が発生しやすくなります。
製品比較情報
| 当社類似品 HHSZT65 | エコノミーシリーズ C-HHSZTB65 | ||
| スラストブッシュ | なし | あり | |
| 本体材質 | SUS316相当 | SUS304相当 | |
| 表面処理 | バフ研磨 | バフ研磨 | |
| 本体寸法 | 全長L（mm） | 65 | 65 |
| 幅W（mm） | 65 | 65 | |
| ボルト穴ピッチL1（mm） | 35 | 35 | |
| ピッチW1（mm） | 40 | 40 | |
| 許容荷重（2個使用）（N） | 450 | 450 | |
| RoHS | 対応 | 保証外 | |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,130円 ( 3,443円 ) | 在庫品1日目当日出荷可能 |
3,260円 ( 3,586円 ) | 在庫品1日目当日出荷可能 |
3,130円 ( 3,443円 ) | 在庫品1日目当日出荷可能 |
3,260円 ( 3,586円 ) | 在庫品1日目当日出荷可能 |
