【エコノミーシリーズ】 RoHS対応 蝶番 長穴タイプ ステンレス
未確定：候補が3型番あります。
外形図・規格表
外形図
| Type | [ M ]材質 | [ S ]表面処理 |
| C-SHPSNAN | SUS304 | ショットブラスト |
規格表
| 型式 |
| C-SHPSNAN6 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | L | W | K | P | J | S | N | Z | T | (E) | (R) | CR | D | ＊許容荷重 | 質量 (g) | ￥基準単価 | ||
| Type | No. | (kg) | (N) | |||||||||||||||
| C－SHPSNAN | 5 | 41 | 36 | 8 | 25 | 7.5 | 21 | 5.5 | 5.5×6.5 | 2 | 4.6 | 9.2 | 4 | 5 | 9 | 88 | 34 | 580 |
| 6 | 48 | 48 | 9 | 30 | 8 | 32 | 5.5×10 | 12 | 117 | 48 | 670 | |||||||
| 8 | 59 | 62 | 11 | 37 | 10 | 42 | 6.5 | 6.5×10 | 3 | 6.1 | 12.2 | 5 | 6 | 25 | 245 | 111 | 970 | |
製品比較情報
■当社類似品とエコノミーシリーズの比較
| 当社類似品 SHPSNA | エコノミーシリーズ C－SHPSNAN | |
| 材質・表面処理 | SUS304 | SUS304 (ショットブラスト) |
| RoHS10 | 対応 | 対応 |
注意事項
蝶番の取り付け先がパネル等の場合は、蝶番用ナットがおすすめです。詳細はWeb内でTYPE：HHPNTまたはHHPFNTで検索してください。
皿ボルトと組み合わせて使用してください。六角穴付きねじを使用すると、開閉角度が小さくなることがあります。
皿ボルトと組み合わせて使用してください。六角穴付きねじを使用すると、開閉角度が小さくなることがあります。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
580円 ( 638円 ) | 在庫品1日目当日出荷可能 |
|
670円 ( 737円 ) | 在庫品1日目当日出荷可能 |
|
970円 ( 1,067円 ) | 在庫品1日目当日出荷可能 |
詳細情報

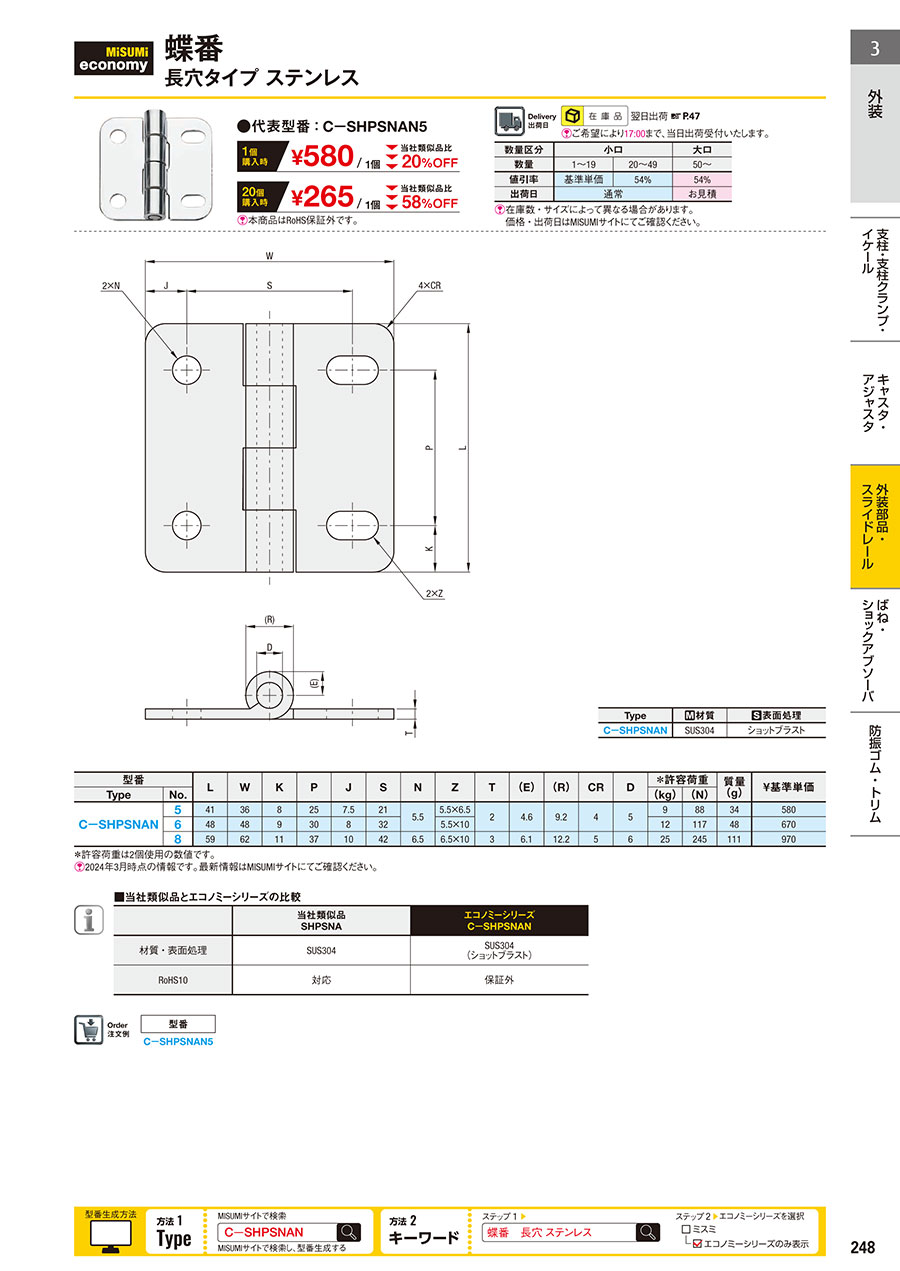

カタログ
