【エコノミーシリーズ】 RoHS対応 蝶番 重荷重用溶接タイプ

【エコノミーシリーズ】 RoHS対応 蝶番 重荷重用溶接タイプ
通常単価(税別)
425円～2,070円
税込単価
468円～2,277円
通常出荷日：在庫品1日目当日出荷可能

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

詳細を確認
  • 2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は24年3月時点の情報になります。
詳細を確認

今見ている商品の標準品

重量用溶接蝶番

ミスミ

重量用溶接蝶番
通常価格(税別)： 876円 (税込価格：964円)

通常出荷日：在庫品1日目

よく一緒に見られています

【エコノミーシリーズ】 RoHS対応 平型蝶番 ステンレス

ミスミ

【エコノミーシリーズ】 RoHS対応 平型蝶番 ステンレス
通常価格(税別)： 120円 (税込価格：132円)

通常出荷日：在庫品1日目

未確定：候補が4型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

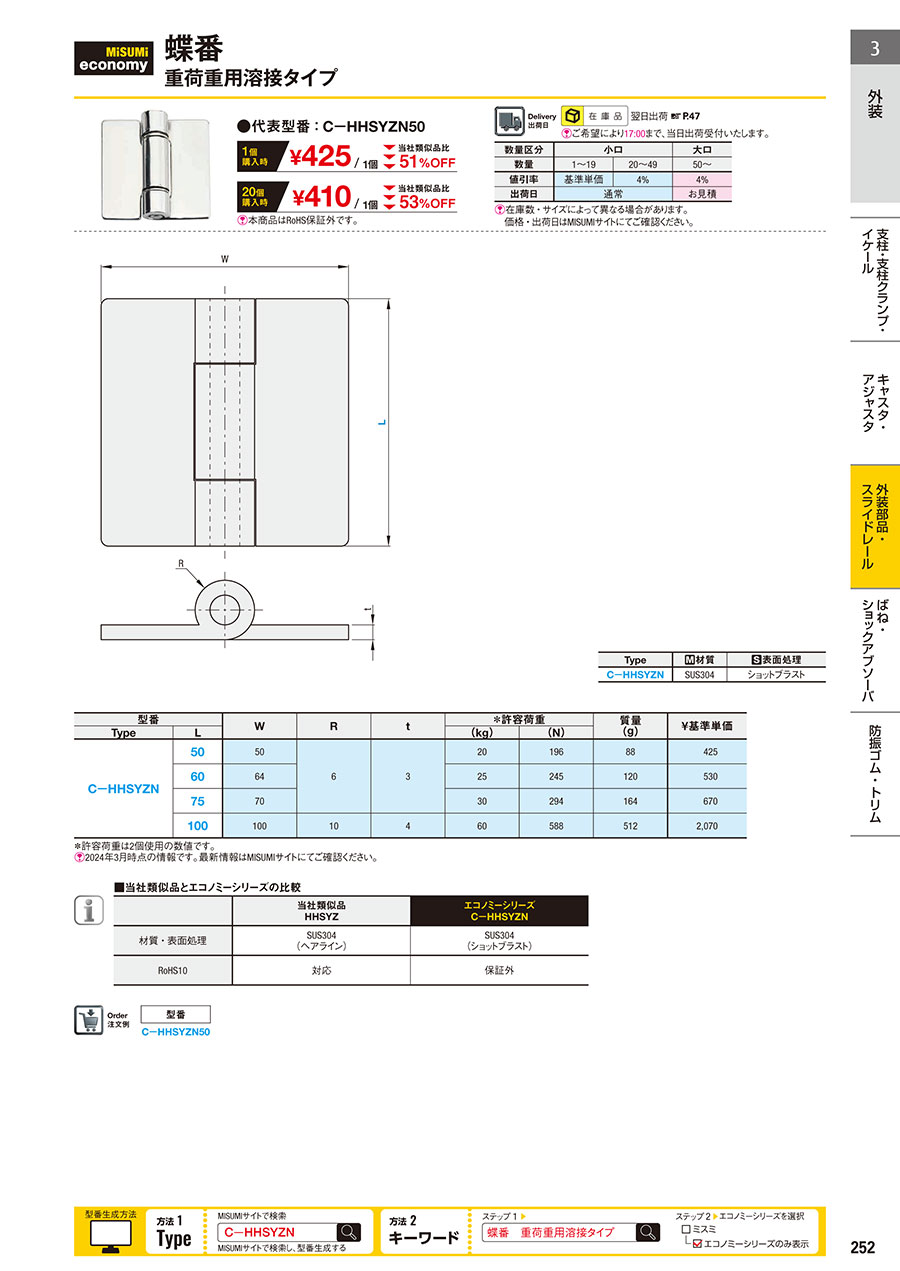

外形図・規格表

外形図
エコノミーシリーズ　重量用溶接蝶番
Type材質表面処理
C-HHSYZNSUS304ショットブラスト
規格表
型式
C-HHSYZN60
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番WRt＊許容荷重質量
(g)		￥基準単価
TypeL(kg)(N)
C－HHSYZN5050632019688425
606425245120530
757030294164670
100100104605885122,070
＊許容荷重は2個使用の数値です。
製品比較情報
■当社類似品とエコノミーシリーズの比較
 当社類似品
HHSYZ		エコノミーシリーズ
C－HHSYZN
材質・表面処理SUS304
(ヘアライン)		SUS304
(ショットブラスト)
RoHS10対応対応
商品特長
本商品は重量用蝶番で、最大許容荷重が882Nまで達します（2個使用した場合の数値です）。
材質はステンレスで本体に穴はなく、溶接で相手側に固定する商品です。溶接不良にならないよう、相手側は表面が平らで清潔である必要があります。
各扉に2つの使用を推奨いたします。それ以上蝶番を増やしても耐荷重を上げることはできません。
また複数の蝶番を同時に使用することで、蝶番同士の同軸度不足により他の部品と干渉する場合があります。


型番リスト

表示件数
  • 1
    • 型番
    C-HHSYZN50
    C-HHSYZN60
    C-HHSYZN75
    C-HHSYZN100

    許容荷重

    (N)

    長さ【範囲選択】

    (mm)

    長さL

    (mm)

    幅【範囲選択】

    (mm)

    幅 (W)

    (mm)

    		RoHS?最小発注数量
    196
    40.1～50
    50
    45.1～55
    50
    10
    1個
    245
    50.1～60
    60
    55.1～65
    64
    10
    1個
    294
    70.1～80
    75
    65.1～85
    70
    10
    1個
    588
    80.1～100
    100
    85.1～120
    100
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    クリーン洗浄・梱包済みでお届けします

    クリーン洗浄品とは

    425円
    ( 468円 )
    在庫品1日目当日出荷可能

    SL-C-HHSYZN50

    530円
    ( 583円 )
    在庫品1日目当日出荷可能

    SL-C-HHSYZN60

    670円
    ( 737円 )
    在庫品1日目当日出荷可能

    SL-C-HHSYZN75

    2,070円
    ( 2,277円 )
    在庫品1日目当日出荷可能

    SL-C-HHSYZN100

  • 1

    • 詳細情報

    基本情報

    ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

    ご注意

    • 2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
    • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
    • 洗浄品はこちらからご選定いただけます。
    • 当ページの価格表は24年3月時点の情報になります。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    【エコノミーシリーズ】 RoHS対応 蝶番 重荷重用溶接タイプのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    【エコノミーシリーズ】 RoHS対応 蝶番 重荷重用溶接タイプ
    【クリーン洗浄品】-エコノミーシリーズ- RoHS対応 蝶番 重荷重用溶接タイプ
    【クリーン洗浄品】-エコノミーシリーズ- RoHS対応 蝶番 重荷重用
    【エコノミーシリーズ】 重荷重用蝶番 スラストブッシュ付
    【エコノミーシリーズ】 RoHS対応 蝶番 長穴タイプ ステンレス
    【エコノミーシリーズ】 RoHS対応 平型蝶番 ステンレス
    メーカーミスミミスミミスミミスミミスミミスミ
    通常価格425円---3,130円 -580円 -120円 -
    通常出荷日在庫品1日目3日目〜3日目在庫品1日目在庫品1日目在庫品1日目
    特性・用途耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性---耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性-
    種類平蝶番平蝶番平蝶番平蝶番平蝶番平蝶番
    本体材質SUS304SUS304SUS304SUS304相当SUS304SUS304
    詳細材質SUS304SUS304SUS304-SUS304-
    取付方法溶接溶接ねじ止めねじ止めねじ止めねじ止め
