ミスミ

MISUMI economy

【エコノミーシリーズ】 RoHS対応蝶番皿穴タイプステンレス

数量スライド割引
当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 460円～1,150円

税込単価: 506円～1,265円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応平型蝶番ステンレス

通常価格(税別)： 120円 (税込価格：132円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応平型蝶番取付ピッチ固定タイプ

通常価格(税別)： 120円 (税込価格：132円)

通常出荷日：在庫品1日目

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
種類
平蝶番
本体材質
SUS304
詳細材質
SUS304
取付穴タイプ
皿穴
取付方法
ねじ止め
付加機能
なし（通常）
勝手違い
左右兼用
使用環境
標準
本体表面処理
ショットブラスト

ご注意

2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
洗浄品はこちらからご選定いただけます。
当ページの価格表は24年3月時点の情報になります。

未確定：候補が8型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

片側穴数
3 片側穴数
2

Type	[ M ]材質	[ S ]表面処理
C-SHHPSDN	SUS304	ショットブラスト

規格表

型式	－	片側穴数
C-SHHPSDN5	－	3

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		片側穴数	L	W	K	P	J	S	d キリ	D 皿ザグリ	T	E	R	CR	D₁	＊許容荷重		質量 (g)	￥基準単価
Type	No.															(kg)	(N)
C－SHHPSDN	5	2	41	36	8	25	7.5	21	5.5	8.6	2	4.6	9.2	7.5	5	9	88	34	460
		3	66													11	108	56	720
	6	2	48	48	9	30	8	32								12	117	49	530
		3	78													15	147	80	750
	8	2	59	62	11	37	10	42	6.5	10.5	3	5.6	12.2	5		25	245	111	780
		3	96									6.1		10	6	38	372	185	1,100
	845	2	70	80	13.5	43	16.5	47				5.6		5	5	30	294	162	870
		3	113									6.1		10	6	40	392	266	1,150

＊許容荷重は2個使用の数値です。

製品比較情報

■当社類似品とエコノミーシリーズの比較

	当社類似品 SHHPSD	エコノミーシリーズ C－SHHPSDN
材質・表面処理	SUS304	SUS304 (ショットブラスト)
RoHS10	対応	対応

商品特長

標準的な蝶番で、コーナー部はRカット加工をしております。商品は皿穴タイプで、通常の皿ボルトと組み合わせてご使用いただけます。
蝶番の取り付け先がパネル等の場合は、HHPNT、HHPFNTシリーズの蝶番用ナットがおすすめです。

型番リスト

表示件数

型番

許容荷重

(N)

長さ【範囲選択】

(mm)

長さL

(mm)

幅【範囲選択】

(mm)

幅 (W)

(mm)

RoHS?

最小発注数量

88	40.1～50	41	35.1～45	36	10	1個
108	60.1～70	66	35.1～45	36	10	1個
117	40.1～50	48	45.1～55	48	10	1個
147	70.1～80	78	45.1～55	48	10	1個
245	50.1～60	59	55.1～65	62	10	1個
372	80.1～100	96	55.1～65	62	10	1個
294	60.1～70	70	65.1～85	80	10	1個
392	100.1～150	113	65.1～85	80	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

460円 ( 506円 )	在庫品1日目当日出荷可能	SL-C-SHHPSDN5-2
720円 ( 792円 )	在庫品1日目当日出荷可能	SL-C-SHHPSDN5-3
530円 ( 583円 )	在庫品1日目当日出荷可能	SL-C-SHHPSDN6-2
750円 ( 825円 )	在庫品1日目当日出荷可能	SL-C-SHHPSDN6-3
780円 ( 858円 )	在庫品1日目当日出荷可能	SL-C-SHHPSDN8-2
1,100円 ( 1,210円 )	在庫品1日目当日出荷可能	SL-C-SHHPSDN8-3
870円 ( 957円 )	在庫品1日目当日出荷可能	SL-C-SHHPSDN845-2
1,150円 ( 1,265円 )	在庫品1日目当日出荷可能	SL-C-SHHPSDN845-3

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
洗浄品はこちらからご選定いただけます。
当ページの価格表は24年3月時点の情報になります。

概要・仕様

■外観差異

本商品は製造方法の見直しにより商品裏面の外観をより滑らかに仕上げました。
材質変更はございません。
変更前と変更後の商品が届く可能性がございます。

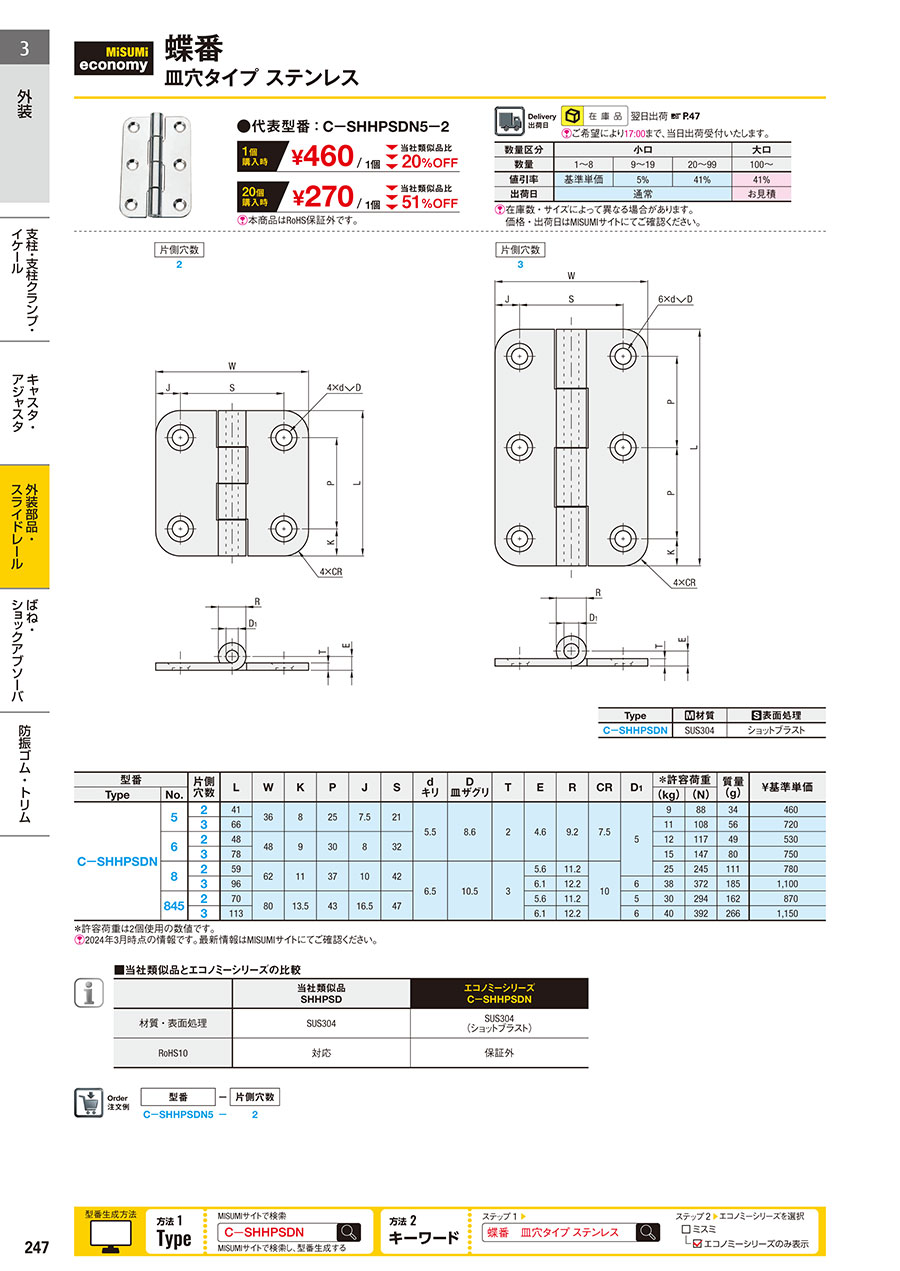

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
